Type de produit	Boîtier PC pleine tour
Marque	Corsair
Modèle	Graphite 760T
Dimensions (L x H x P)	246 x 564 x 571 mm
Poids	13,6 kg
Matériaux	Acier, plastique, verre trempé (fenêtre latérale)
Format de carte mère supporté	ATX, Micro-ATX, Mini-ITX
Longueur maximale du GPU	460 mm (slots supérieurs), 340 mm (slots inférieurs)
Hauteur maximale du dissipateur CPU	180 mm
Ventilateurs inclus	2 x AF140L avant (entrée), 1 x AF140L arrière (sortie)
Emplacements ventilateurs	Avant : 2 x 140/120 mm ; Supérieur : 3 x 120/2 x 140 mm ; Arrière : 1 x 140/120 mm
Compatible radiateurs	Avant : 240/280 mm ; Supérieur : 240/280/360 mm ; Arrière : 120/140 mm
Baies de stockage	3 x 5,25" (sans outil), 4 x 3,5" (sans outil), 4 x 2,5" (sans outil)
Slots d'extension	9
Connecteurs panneau avant	2 x USB 3.0, 1 x USB 2.0, audio jack
Filtres anti-poussière	Bas (amovible), supérieur magnétique (amovible)
Fenêtre latérale	Oui, grande fenêtre en verre trempé
Alimentation supportée	ATX standard, montage en bas
Entretien et nettoyage	Filtres anti-poussière amovibles lavables ; panneaux dépoussiérables avec chiffon doux
Sécurité	Construction robuste, vis de fixation pour panneaux ; poignée de verrouillage pour panneau latéral
Pièces détachées et réparabilité	Kit d'accessoires inclus (vis, picots, etc.) ; disponibilité des pièces auprès du fabricant
Contenu de l'emballage	Boîtier, kit d'accessoires, guide d'installation

FOIRE AUX QUESTIONS - Graphite 760T CORSAIR

Comment retirer le panneau latéral fenêtré ?

Tirez sur la poignée pour ouvrir et libérer le panneau latéral. Levez l'ensemble du panneau latéral et sortez-le des charnières pour le retirer.

Comment installer la carte mère ?

Installez d'abord la plaque de protection des E/S de votre carte mère. Alignez la carte mère sur les picots du boîtier et fixez-la en resserrant les vis fournies.

Comment installer le bloc d'alimentation ?

Placez le bloc d'alimentation au fond du boîtier, alignez-le sur les trous et fixez-le en resserrant les vis. Le ventilateur peut être orienté vers le haut ou vers le bas.

Comment monter un disque dur 3,5 pouces ?

Retirez le plateau sans outil du logement 3,5 pouces. Insérez le disque dur dans le plateau en alignant les trous sur les broches. Pour un SSD 2,5 pouces, retirez une broche latérale et fixez-le avec des vis.

Comment installer un SSD 2,5 pouces dans la cage SSD extensible ?

Tirez sur la languette de la cage SSD, insérez le SSD jusqu'à ce qu'il soit bien fixé. Pour le retirer, tirez à nouveau sur la languette.

Comment retirer le panneau supérieur plein ?

Repérez la découpe du panneau supérieur magnétique, puis levez-le pour le sortir du boîtier.

Comment nettoyer le filtre anti-poussière inférieur ?

Repérez la languette de traction sous le bloc d'alimentation et tirez le filtre vers l'extérieur pour le retirer. Lavez-le à l'eau tiède et laissez-le sécher avant de le remettre.

Comment utiliser le sélecteur de vitesse des ventilateurs ?

Raccordez le connecteur d'alimentation SATA au bloc d'alimentation. Branchez les ventilateurs sur les fiches du boîtier. Appuyez sur le bouton du sélecteur pour basculer entre les modes 'Silence' et 'Performances'.

Peut-on installer un radiateur de watercooling en haut ?

Oui, le panneau supérieur supporte les radiateurs 240, 280 et 360 mm. Les ventilateurs se montent sur le support supérieur.

Comment retirer la cage du disque dur ?

Retirez les deux vis de la cage situées sur la base du boîtier. Tirez la cage pour la dégager. Les cages sont empilables ou peuvent être retirées complètement pour améliorer le refroidissement.

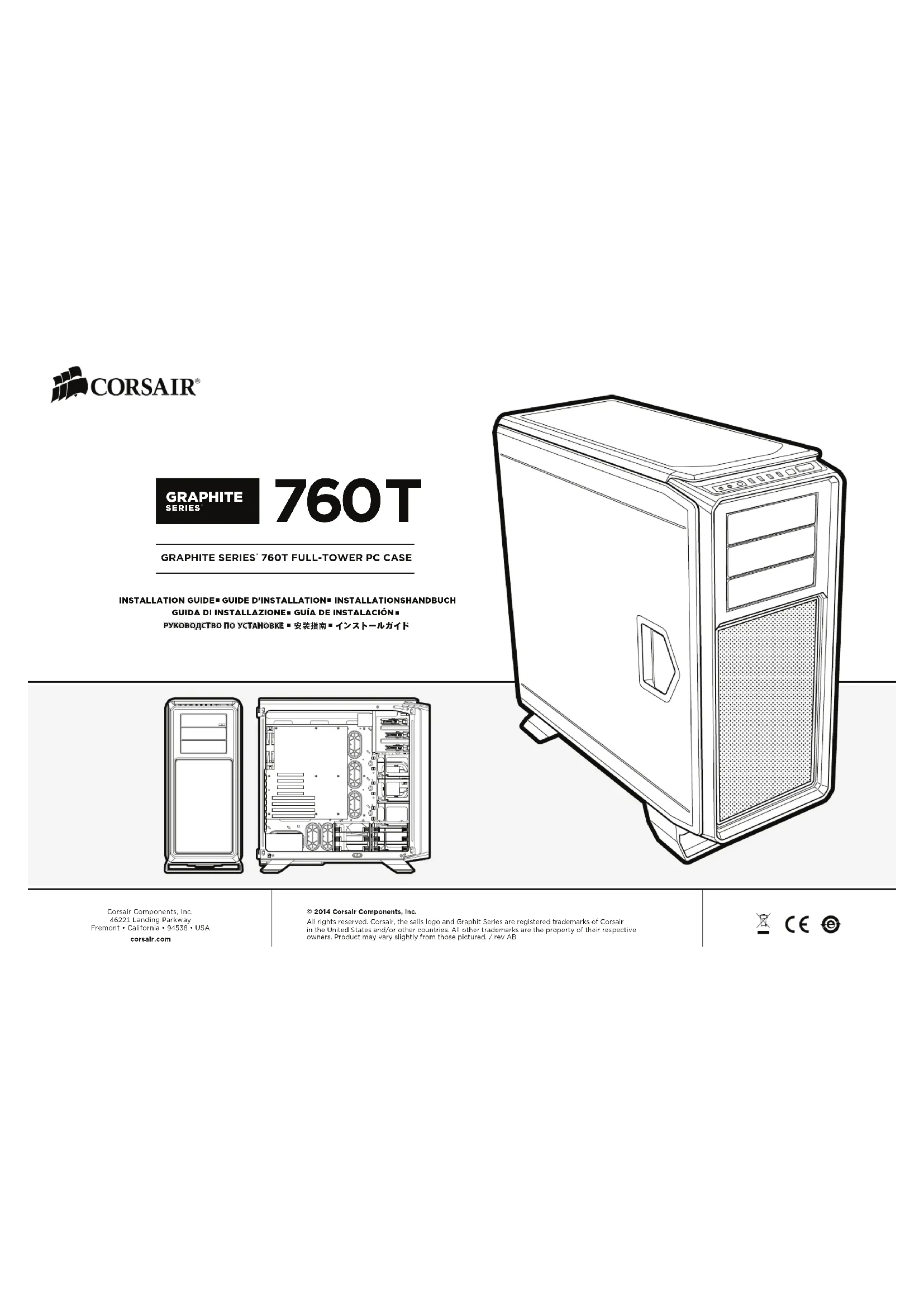

MODE D'EMPLOI Graphite 760T CORSAIR

Fremont · California · 94538 · USA

corsair. com

Nous vous remercions d'avoir choisi un boîtier PC pleine tour Graphite Series® 760T.

Le boîtier PC pleine tour Graphite 760T a tout pour lui : une conception visuelle époustouflante en adéquation avec un potentiel de performances exceptionnel. Des fonctions intelligentes qui rendent l'assemblage et l'utilisation des systèmes agréables. Les matériaux et le savoir-faire qui rendent l'unité esthétique et plaisante au toucher, et qui lui confèrent une longévité autorisant l'assemblages de plusieurs systèmes. Sans oublier, bien sûr, le volume nécessaire pour assembler un système de classe mondiale avec plus d'espace qu'il n'en faut pour l'ensemble des composants, supports de stockage et dispositifs de refroidissement dont vous avez besoin.

avec deux ventilateurs acquirants avant

AF140L de 140mm

et un ventilateur

d'évacuation AF140L

Guide d'installation

Kit d'accessoires

Longueur maximale du GPU:

Slots supérieurs: 460mm

Slots inférieurs: 340mm

Hauteur maximale du

dissipateur pour processeur:

180mm

Maximale GPU-Länge:

Vis de ventilateur longues

Vis de ventilateur courtes

Vis SSD/Lecteur optique

SSD/ODD

-Schrauben

Viti per unità

SSD/ODD

Tornillos para

montar la unidad

Винты для

твердотельных

накопителей или

оптических дисков

SSD/ODD

SSD/

SSD pan

head screws

Vis à tête

cylindrique SSD

SSD

-Becherschrauben

Viti a testa piatta

per unità SSD

Picots de carte mère

Motherboard

-Abstandsbolzen

Distanziatori per

la scheda madre

Separadores para

la placa base

Опорные

изолирующие винты

для материнской

платы

760T Full-tower PC CASE

(x5) Ventilateurs Corsair intégrés, modèle AF14CL

(x3) Corsair AF140L Lefter inbegrippen

(x3) Ventoie Corsar AF140, incluse

(x3) Ventilatores Consal AF40L incluides

Supports supérieurs triple ventilateur de 120mm ou double ventilateur de 140mm, compatibles avec radiateurs 240/280/360mm

Supports andere de venmisars du McPh, compatibles avec risierants 120/140mm

Supports avant de ventilateur 170/140mm, compatibles avec radiateurs 240/280mm

Perriesou latéral à grande fenêtre

Plaque amère accoussé du processur

Panneaux découpés pour le routage des cables intégré avec cellets

(x3) Lecteurs optiques anovibles, sans outi

Cages pour disque our 3.5 pouces, sans outil,

Wenzyuglas 34-Call-erstplattenkafine kompatibel

(x4) Boies latérales pour lecteurs SSD 2,5" à installation

sans out

(x9) Fantes d'extension pour cartes graphiques

Filtres anti-poussière anovibles à faible restriction inférieur

Fixation de radiateur 120mm et 120mm inférieure

l'arnosu supérieur plein magnétique amoviale

Sélecteur de ventrateur à deux vresses

Retrait du panneau latéral fenêtré

Tirez la poignée pour ouvrir et libérer

le panneau latéral.

Levez l'ensemble du panneau latéral

et sortez-le des charhieres pour le retirer.

Installation de la carte mère

Installez la plaque de protection des E/S de votre carte mère (pour plus d'informations, consultez le manuel d'instructions de la carte mère).

Alignez la carte mère sur les picots du boîtier.

Fixez-la en resserrant les vis fournies (MBD/Disque dur).

Installation du bloc d'alimentation

Placez le bloc d'alimentation au fond du boîtier. Allignez-le sur les trous et fixez le bloc en resserrant les vis.

Remarque: le ventilateur du bloc d'alimentation peut être orienté vers le haut ou vers le bas.

Installation des cartes PCI-E/PCI

Retirez les vis de serrage et le(s) caches(s) correspondant(s). installez la carte complémentaire et fixez-la en resserrant les vis de serrage.

Installation d'un lecteur/périphérique

optique 5,25 pouces

Retirez le couvercle du logement de l'unité de lecture 5,25 pouces du panneau avant.

Insérez le lecteur optique dans le logement jusqu'à ce que le loquet soit enclenché.

Pour retirer le lecteur, appuyez sur la languette, sans outil.

Installation d'un lecteur disque

dur 3,5 pouces/SDD 2,5 pouces

Retirez le plateau, sans outil, du lecteur de disque dur 3,5 pouces.

Insérez le lecteur dans son plateau. Alignez les trous du lecteur de disque dur sur les broches pour le fixer. Remarque: pour installer un lecteur 2,5 pouces sur ce plateau, il est nécessaire de retirer l'une des broches latérales et de fixer le lecteur en-dessous avec des vis.

Installation d'un lecteur SSD 2,5 pouces, dans une cage SSD extensible, sans outil

Tirez sur la languette et placez le lecteur SSD dans la cage, jusqu'à ce qu'il soit bien fixé. Pour retirer le lecteur SSD, tirez sur la languette.

Retrait du panneau supérieur plein et du filtre anti-poussière inférieur

Pour retirer le panneau supérieur plein magnétique, repérez sa découpe et levez-le pour le sortir du boitier. Pour retirer le filtre anti-poussière inférieur, repérez la languette de traction sous le bloc d'alimentation, puis sortez le filtre en tirant dessus.

Branchement des câbles du ventilateur sur les fiches de la carte mère

Consultez le manuel d'instructions de la carte mère pour plus d'informations sur l'emplacement des fiches.

Installation des connecteurs E/S avant

Consultez le manuel d'instructions de la carte mère pour plus d'informations sur l'emplacement des fiches du panneau avant et le brochage.

Retrait du chariot SDD

Tirez sur la languette centrale située à la droite du chariot puis soulevez-la pour pour libérer le chariot. Pour installer le charlot SDD, alignez-le sur les trous situés de gauche à droite puis fixez-le.

Retrait de la cage du disque dur

Retirez les deux vis de la cage situées sur la base du boîtier.

Tírez la cage.

Les cages de disque dur sont empilables ou peuvent être entièrement retirees an de garantir un meilleur ferrodissement. Romarque, il est également possible de retireur la crata du disuie au en clévisant les autres vis situées directement sous le base du boîtier.

Installation du sélecteur de vitesse de ventilation

Raccordez le connecteur d'alimentation SATA au bloc d'alimentation SATA. Raccordez le connecteur de ventilateur à 3 ou 4 broches à la fiche de ventilateur du boîtier. Appuyez sur le bouton de sélection de vitesse de ventilation installé sur votre boîtier pour basculer entre les modes "Silence" et "Performances". Remarque: Les ventilateurs de boîtier fournis sont pré-connectés au sélecteur de vitesse de ventilation.
