BEDIENUNGSANLEITUNG Carbide 100R CORSAIR

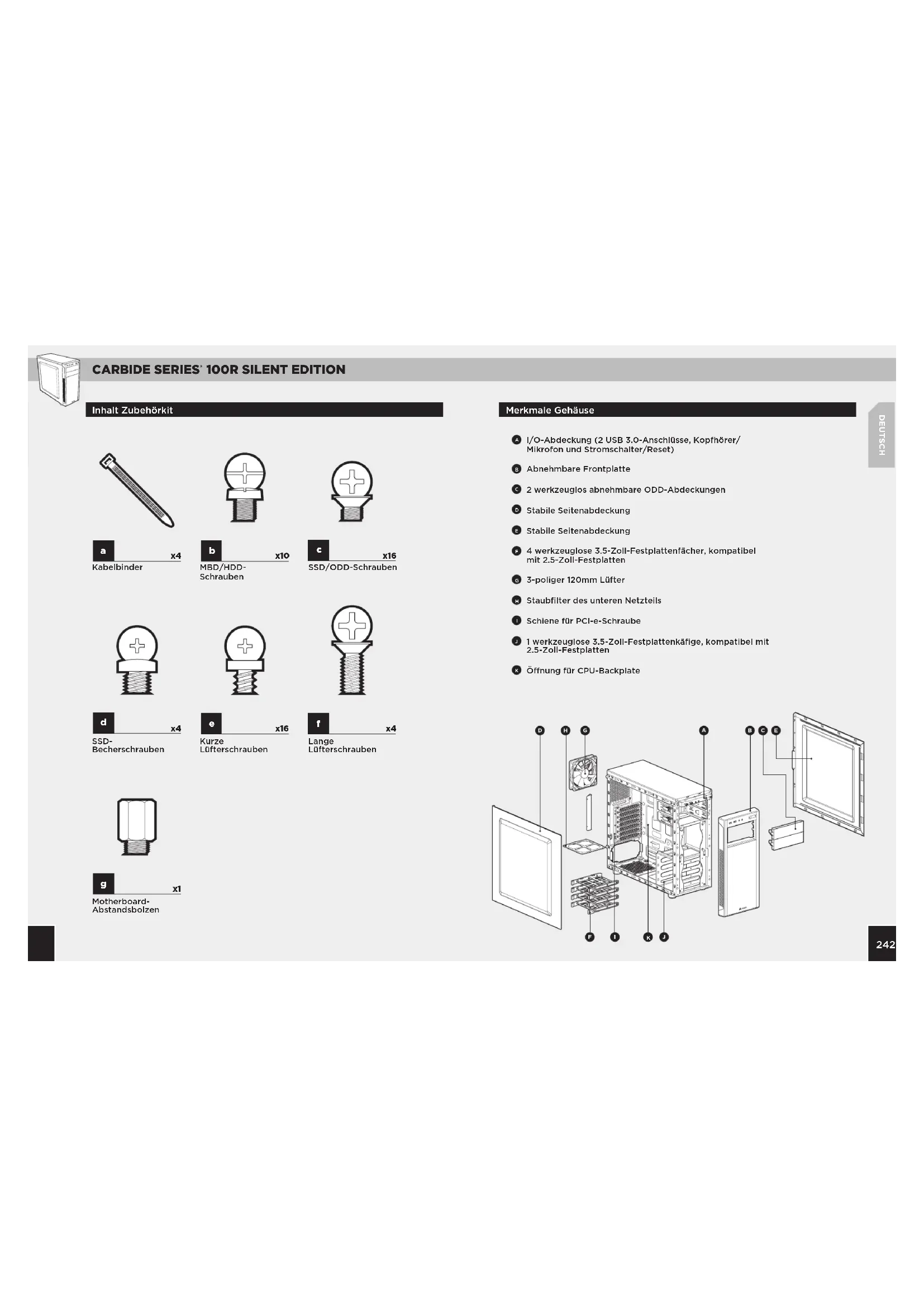

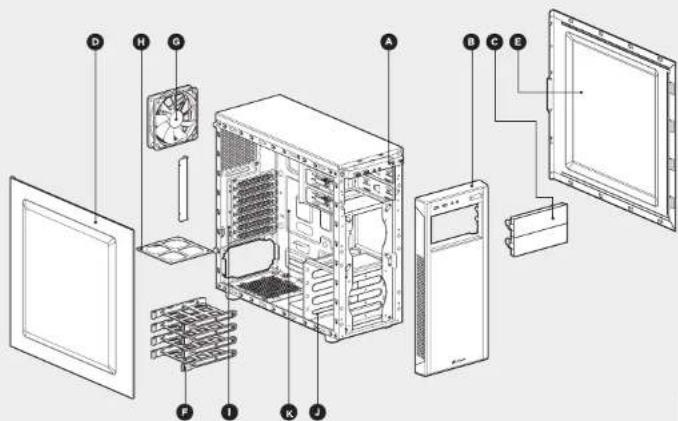

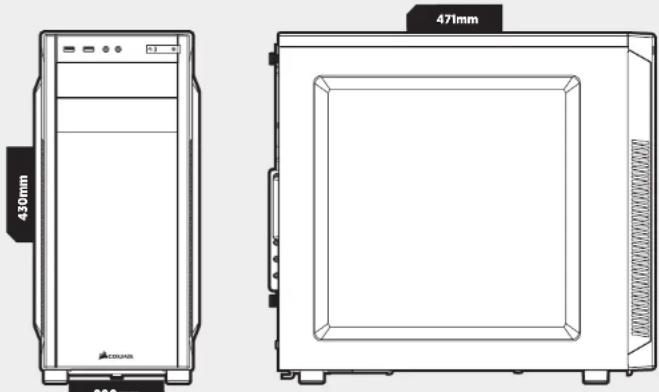

DEUTSCH Merkmale Gehäuse Inhalt Zubehörkit
x16 Kurze Lüfterschrauben
SSD- Becherschrauben
Lange Lüfterschrauben
x16 SSD/ODD-Schrauben I/O-Abdeckung (2 USB 3.0-Anschlüsse, Kopfhörer/ Mikrofon und Stromschalter/Reset) Abnehmbare Frontplatte 2 werkzeuglos abnehmbare ODD-Abdeckungen Stabile Seitenabdeckung Stabile Seitenabdeckung 4 werkzeuglose 3.5-Zoll-Festplattenfächer, kompatibel mit 2.5-Zoll-Festplatten 3-poliger 120mm Lüfter Staubfilter des unteren Netzteils Schiene für PCI-e-Schraube 1 werkzeuglose 3.5-Zoll-Festplattenkäfige, kompatibel mit 2.5-Zoll-Festplatten Önung für CPU-Backplate

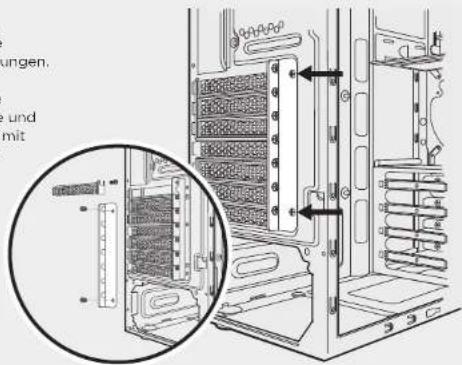

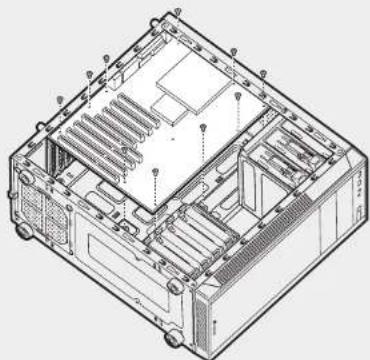

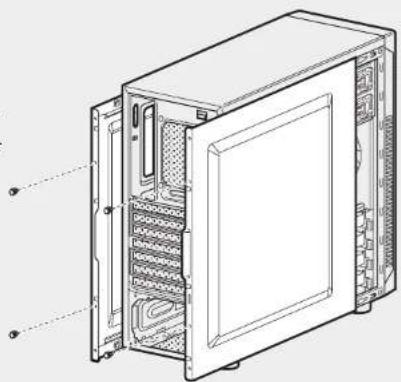

DEUTSCH4. Installation des Netzgerätes (PSU)3. Installation der PCI-e-/PCI-Karte(n)2. Installation des Motherboards1. Entfernen der SeitenplattenEntfernen Sie einfach die Rändelschrauben und schieben Sie die Seitenplatte nach hinten heraus.Hinweis: Sie sollten beim Bau Ihres Systems beide Seitenplatten entfernen und beiseite legen, um zu vermeiden, dass sie beschädigt werden. Beide Seitenplatten sind auswechselbar und sollten abgenommen werden, um Kabelgewirr zu vermeiden.Entfernen Sie die Rändelschrauben und dazugehörige Steckplatzabdeckungen.Installieren Sie die Erweiterungskarte und befestigen Sie sie mit Rändelschrauben.Platzieren Sie das Netzgerät auf den Gehäuseboden, richten Sie es an den Gehäuseönungen aus und sichern Sie es mit den im Lieferumfang enthaltenen Schrauben. 100R STEP2 Installieren Sie als Erstes die I/O-Blende des Motherboards (befolgen Sie die Anleitung des Motherboard-Herstellers). Richten Sie das Motherboard an den vorinstallierten Abstandsbolzen aus. Verwenden Sie die mitgelieferten Schrauben um das Motherboard am Einschub zu sichern.

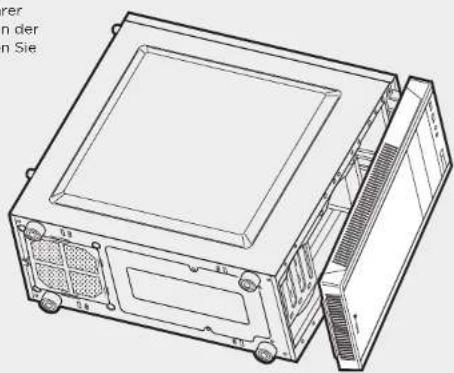

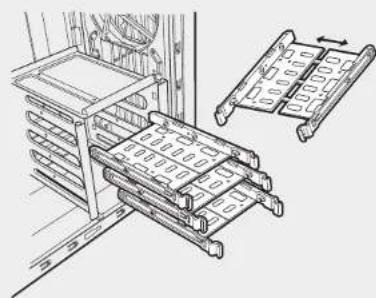

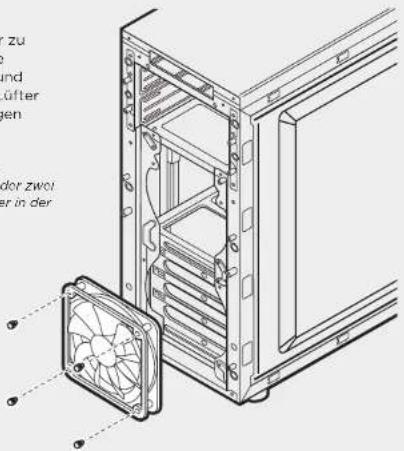

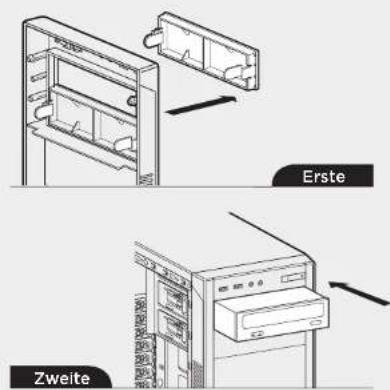

DEUTSCH8. Installation eines zweiten Frontlüfters7. Installation von SSDs und HDDs6. Installation eines ODDs (optisches Laufwerk)5. Entfernen der FrontplatteZiehen Sie zum Entfernen der Frontplatte an ihrer Entriegelungstaste an der Unterseite und ziehen Sie sie heraus.Nehmen Sie als Erstes die Abdeckung des 5.25-Zoll-Laufwerkschachts auf der Frontplatte ab und schieben Sie das ODD dann in den Laufwerkschacht, bis die Zunge einrastet und das Laufwerk sicher sitzt (werkzeuglose Installation).Ein optisches Laufwerk wird werkzeuglos entfernt. Drücken Sie dazu die Entriegelungstaste und ziehen Sie es nach außen.Die vier im Lieferumfang enthaltenen Laufwerkeinschübe unterstützen sowohl 3.5-Zoll- als auch 2.5-Zoll-Laufwerke.Um eine 3.5-Zoll-HDD zu installieren, ziehen Sie an beiden Seiten des Einschubs, um die Befestigungspunkte auszuziehen. Legen Sie die Festplatte dann in den Einschub und drücken Sie das Laufwerk zum Schließen nach hinten. Es sind zum Sichern des Laufwerks im Einschub keine Schrauben erforderlich.Um eine 2.5-Zoll-SSD zu installieren, legen Sie das Laufwerk auf den Einschub und befestigen Sie es mit den mitgelieferten Schrauben.Um einen zusätzlichen 120mm oder 140mm Lüfter zu installieren, nehmen Sie die Frontplatte ab (Schritt 5) und befestigen Sie den neuen Lüfter mit den mitgelieferten langen Lüfterschrauben.Hinweis: Um den Luftstrom zu maximieren, können Sie entweder zwei 120mm oder zwei 140mm Lüfter in der Gehäusefront installieren.Erste 100R Silent STEP5 100R STEP6 100R Silent STEP6 Zweite 100R Step7 100R Silent Step 8
DEUTSCH Häufig gestellte Fragen

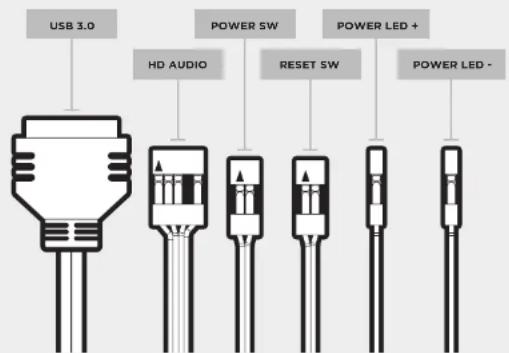

10. Installation der vorderen I/O-Anschlüsse
9. Antrieb der Gehäuselüfter
Die Position der Frontplatten-Header und die Pinbelegung finden Sie in der Anleitung Ihres Motherboards.

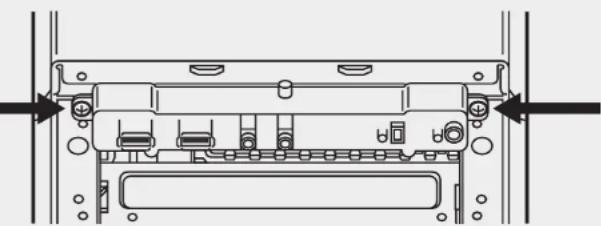

1. Wie kann ich die I/O-Abdeckung entfernen?
Wenn nötig, können Sie Ihre I/O-Abdeckung von der Frontplatte abnehmen (Schritt 5) und dann die beiden Schrauben lösen, die sich jeweils an der Seite der Abdeckung befinden.
2. Muss bei der Ein/Austaste und dem Rücksetzschalter der
I/O-Abdeckung die Polarität beachtet werden? Nein, nur bei den LED-Headern.
3. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse
erhalten habe oder einer der Lüfter nicht mehr funktioniert? Bitte besuchen Sie support.corsair.com und fordern Sie eine RMA an, damit wir das/die beschädigte(n) Teil(e) ersetzen können.
4. Wo kann ich einen Lüfter anbringen?
Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.com. Punkte für Lüfterhalterungen Front x2 120mm or x2 140mmOben xRückseite 120mmUnten xSeite xMitte x 100R FAQ USB 3.0HD AUDIOPOWER SWRESET SWPOWER LED +POWER LED -
1. Schließen Sie den SATA-
Netzanschluss an das SATA- Netzteil an.
2. Schließen Sie den 3- oder
4-Pin-Lüfteranschluss an die Lüfterstiftleiste des Gehäuses an.
Auswahlschalter für die Lüftergeschwindigkeit, um die Geschwindigkeit hin und her zu schalten.3231 CARBIDE SERIES
