РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Carbide 100R CORSAIR

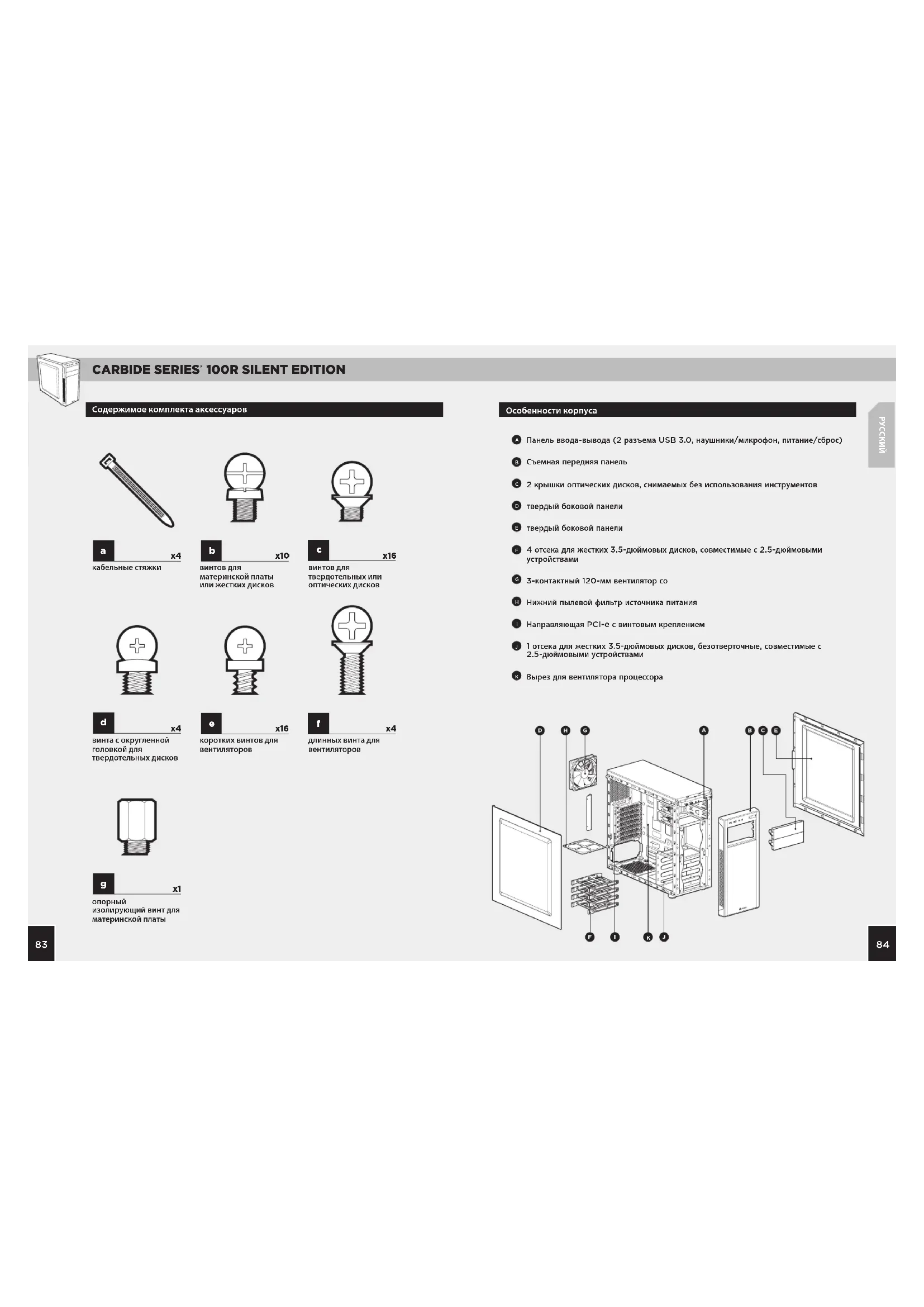

Особенности корпуса Содержимое комплекта аксессуаров

изолирующий винт для материнской платы

x16 коротких винтов для вентиляторов

винта с округленной головкой для твердотельных дисков

длинных винта для вентиляторов

материнской платы или жестких дисков x10

твердотельных или оптических дисков Панель ввода-вывода (2 разъема USB 3.0, наушники/микрофон, питание/сброс) Съемная передняя панель 2 крышки оптических дисков, снимаемых без использования инструментов твердый боковой панели твердый боковой панели 4 отсека для жестких 3.5-дюймовых дисков, совместимые с 2.5-дюймовыми устройствами 3-контактный 120-мм вентилятор со Нижний пылевой фильтр источника питания Направляющая PCI-e с винтовым креплением 1 отсека для жестких 3.5-дюймовых дисков, безотверточные, совместимые с 2.5-дюймовыми устройствами Вырез для вентилятора процессора

4. Установка источника питания3. Установка плат PCI-e/PCI2. Установка материнской платы1. Снятие боковых панелейПросто отверните барашковые винты, сдвиньте боковые панели и снимите их. Примечание. Во избежание случайных повреждений при построении системы компания CORSAIR рекомендует снять и отложить в сторону боковые панели. Обе боковые панели взаимозаменяемы и должны быть сняты во избежание путаницы.Отверните барашковые винты и снимите соответствующие крышки разъемов.Установите дополнительную плату и закрепите ее барашковыми винтами.Положите источник питания на нижнюю панель корпуса, затем выровняйте его с отверстиями в корпусе и закрепите предоставленными винтами. 100R STEP2 100R Step 3 100R Silent STEP4 РУССКИЙСначала установите заглушку портов ввода-вывода для материнской платы (см. информацию в руководстве по материнской плате). Выровняйте материнскую плату с предварительно установленными опорными изолирующими винтами. Используйте предоставленные винты для крепления материнской платы в ее отсеке.

100R Silent STEP1 100R Step38887CARBIDE SERIES 100R SILENT EDITION8. Установка второго переднего вентилятора7. Установка твердотельных и жестких дисков6. Установка оптических дисков5. Снятие передней панели Для снятия передней панели возьмитесь за выступ в нижней ее части и потяните панель наружу. Прежде всего, снимите крышку отсека для 5.25" диска на передней панели, затем задвигайте оптический диск в отсек для диска, пока он не зафиксируется защелками; отвертка не требуется. Для извлечения оптического диска отвертка не требуется — нажмите на язычок и вытяните диск наружу.первый 100R Silent STEP5 100R STEP6 100R Silent STEP6

100R Step7 100R Silent Step 8 РУССКИЙЧетыре имеющихся дисковых отсека поддерживают как 3.5-, так и 2.5-дюймовые диски. Для установки 3.5-дюймового жесткого диска выньте дисковый отсек с каждой стороны для расширения места установки. Затем поместите жесткий диск в отсек и задвиньте диск для закрытия. Для фиксации диска в отсеке винты не требуются. Для установки 2.5-дюймового твердотельного диска поместите его в отсек и используйте предоставленные винты для установки диска.

Для установки дополнительного 120-мм или 140-мм вентилятора снимите переднюю панель (действие 5), затем используйте предоставленные длинные вентиляторные болты для монтажа нового вентилятора. Примечание. Для достижения максимального воздушного потока можно установить либо два 120-мм, либо два 140-мм вентилятора в передней части корпуса. f9089 CARBIDE SERIES

Часто задаваемые вопросы

10. Установка передних разъемов ввода/вывода

9. Питание вентиляторов корпуса

Расположение разъемов и контактов для передней панели см. в руководстве по материнской плате.

1. Как снять панель ввода-вывода?

При необходимости можно удалить панель ввода-вывода, сняв переднюю панель (действие 5) и открутив 2 винта с каждой стороны панели ввода-вывода.

2. Имеет ли значение полярность при использовании разъема питания и

сброса панели ввода-вывода? Нет, она важна только для светодиодных разъемов.

3. К кому необходимо обратиться, если корпус получен поврежденным или

один из вентиляторов больше не работает? Перейдите на сайт support.corsair.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные части.

4. Где можно установить вентилятор?

Дополнительную информацию об этом корпусе см. на странице продукта сайта corsair.com. Расположение мест для монтажа вентиляторов Передняя сторонаx2 120mm or x2 140mmВерхняя сторона Задняя сторона120mmНижняя сторона Боковая сторона Средняя часть

1. Подключите разъем питания

SATA к разъему SATA на блоке питания.

2. Подключите 3- или

4-контактный разъем вентилятора к разъему вентилятора корпуса.

3. Для регулирования скорости

вращения вентилятора нажмите переключатель выбора скорости вентилятора.9291 CARBIDE SERIES

— Электрическое и электронное оборудование не должно утилизироваться с бытовыми отходами. — По закону по завершении срока эксплуатации электрического и электронного оборудования потребители обязаны возвращать его в места сбора, установленные для этой цели в местах продаж. Более детально это требование определяется государственными законами соответствующей страны. Это обозначение на продукте, инструкции по эксплуатации или на упаковке указывает на то, что на этот продукт распространяется действие указанных нормативных положений. Способствуя переработке, повторному использованию материалов или другим видам утилизации устаревших устройств, вы вносите значительный вклад в защиту окружающей среды.
