MANUALE UTENTE Carbide 100R CORSAIR

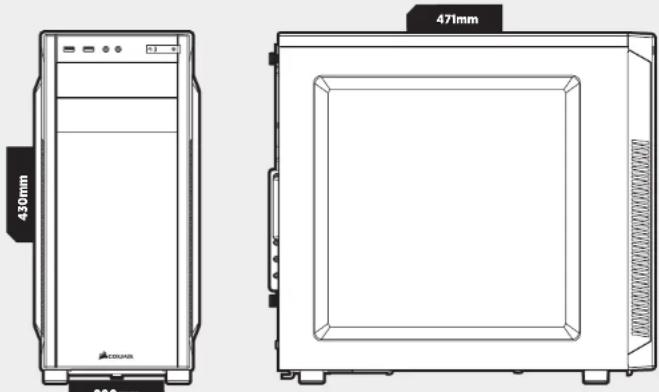

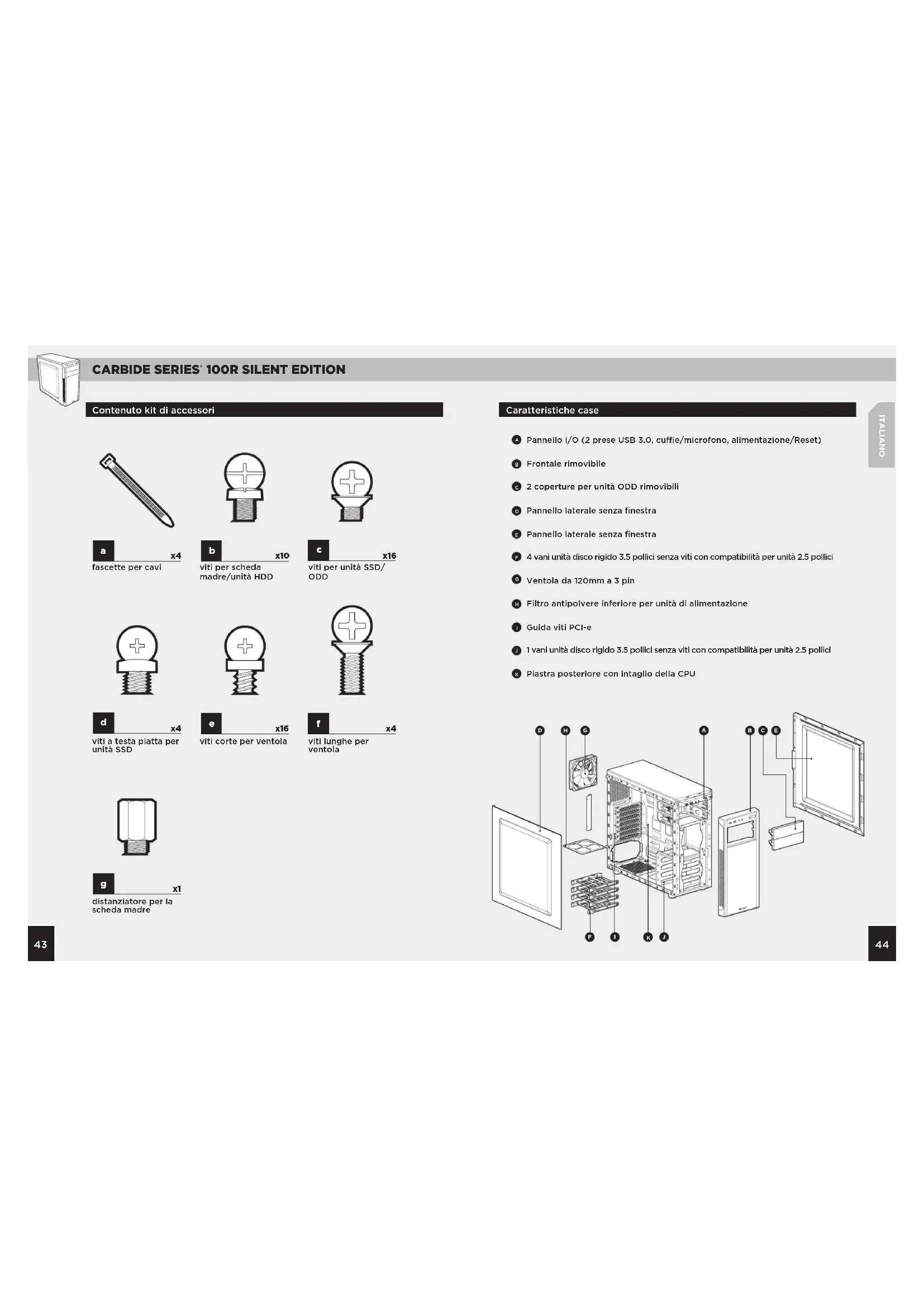

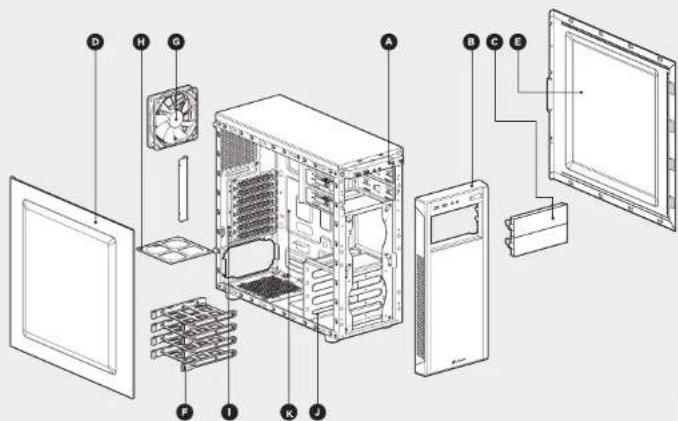

Caratteristiche case Contenuto kit di accessori Pannello I/O (2 prese USB 3.0, cue/microfono, alimentazione/Reset) Frontale rimovibile 2 coperture per unità ODD rimovibili Pannello laterale senza finestra Pannello laterale senza finestra 4 vani unità disco rigido 3.5 pollici senza viti con compatibilità per unità 2.5 pollici Ventola da 120mm a 3 pin Filtro antipolvere inferiore per unità di alimentazione Guida viti PCI-e 1 vani unità disco rigido 3.5 pollici senza viti con compatibilità per unità 2.5 pollici Piastra posteriore con intaglio della CPU
distanziatore per la scheda madre
x16 viti corte per ventola
viti a testa piatta per unità SSD
viti lunghe per ventola
viti per scheda madre/unità HDD x10
x16 viti per unità SSD/ ODD K4645 CARBIDE SERIES

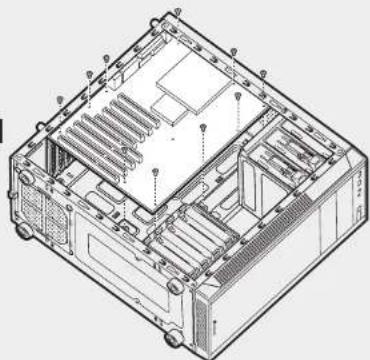

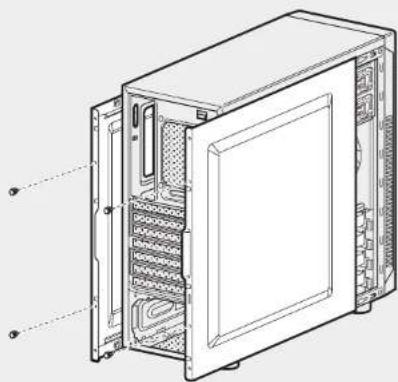

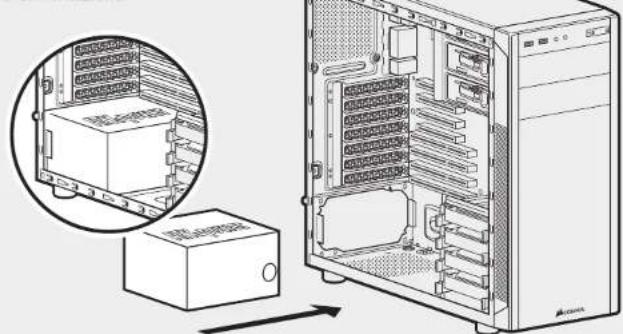

4. Installazione dell’unità di alimentazione (PSU)3. Installazione delle schede PCI-e/PCI2. Installazione della scheda madre1. Rimozione dei pannelli lateraliRimuovere semplicemente le viti e fare scorrere il pannello laterale all’indietro e verso l’esterno. Nota: CORSAIR consiglia di rimuovere e mettere da parte entrambi i pannelli per evitare danni accidentali durante l’assemblaggio del sistema. Entrambi i pannelli laterali sono intercambiabili e dovrebbero essere rimossi per ridurre l’ingombro.Rimuovere le viti e le coperture degli slot corrispondenti.Installare la scheda add-on e fissare con le viti a testa piatta.Posizionare la PSU sul fondo del case, quindi allinearla con i fori del case e fissarla con le viti in dotazione all’unità di alimentazione. 100R STEP2 100R Step 3 100R Silent STEP4 ITALIANOPrima di tutto, installare l’I/O shield della scheda madre. Per istruzioni, vedere il manuale della scheda madre. Allineare la scheda madre ai distanziatori preinstallati.Utilizzare le viti in dotazione per fissare la scheda madre al vano corrispondente.

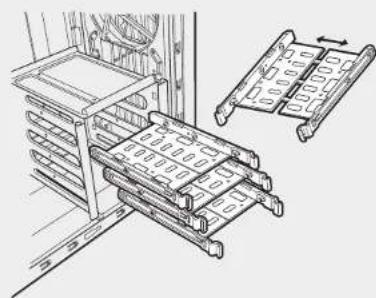

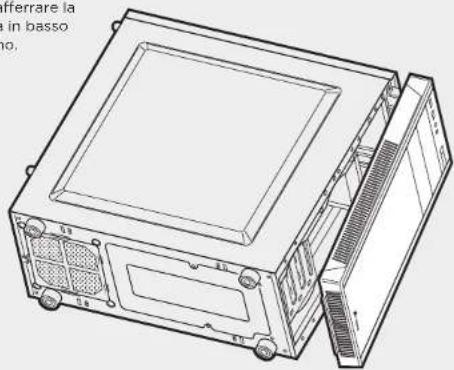

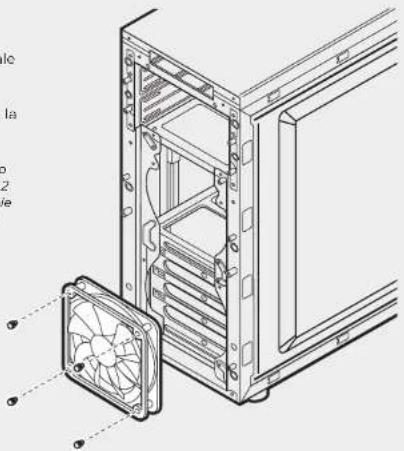

8. Installazione di una seconda ventola frontale7. Installazione unità SSD e HDD6. Installazione di un’unità ODD (Optical Disk Drive)5. Rimozione del frontalePer rimuovere il frontale (pannello frontale), aerrare la linguetta posizionata in basso e tirare verso l’esterno.Prima di tutto, rimuovere il coperchio dell’alloggiamento per unità da 5.25 pollici nel pannello frontale, quindi inserire l’unità ODD nel vano fino a far scattare i fermi di fissaggio dell’unità senza viti.Per rimuovere un’unità ottica, premere la linguetta di rilascio senza viti e tirare l’unità verso l’esterno.Per installare una ventola aggiuntiva da 120mm o 140mm, rimuovere il frontale (fase 5) ed utilizzare le viti lunghe per ventola in dotazione per montare la nuova ventola.Nota: Per massimizzare il flusso d’aria, è possibile installare sia 2 ventole da 120mm che 2 ventole da 140mm nella parte frontale del telaioPrimo 100R Silent STEP5 100R STEP6 100R Silent STEP6 Secondo 100R Step7 100R Silent Step 8 ITALIANOI quattro vani unità inclusi supportano dischi da 3.5 e 2.5 pollici. Per installare un’unità HDD da 3.5 pollici, tirare il vano dell’unità da ciascun lato per ampliare i punti di montaggio. Quindi, posizionare l’unità HDD nel vano e spingerla indietro per chiuderla. Non sono necessarie viti per fissare l’unità al vano.Per installare un’unità SSD da 2.5 pollici, posizionare l’unità sul vano ed utilizzare le viti per installarla.
Domande più frequenti

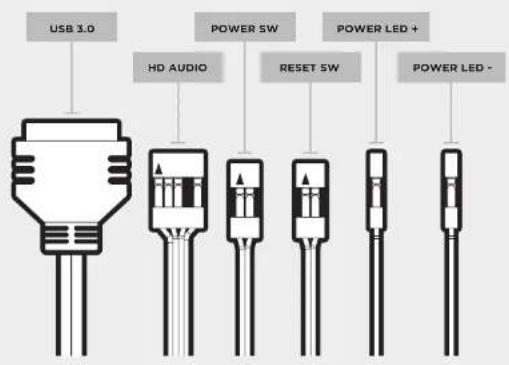

10. Installazione dei connettori di I/O frontali
9. Alimentazione ventole del case
Per i piedini in uscita e la posizione dei connettori del pannello frontale, consultare il manuale per la scheda madre. ITALIANO

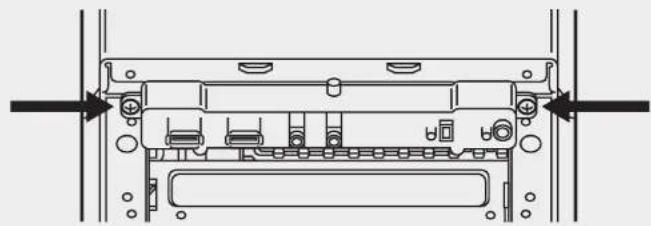

1. Come rimuovere il pannello I/O?
Se necessario, è possibile disinstallare il pannello I/O rimuovendo il frontale (fase 5) e svitando le 2 viti su entrambi i lati del pannello.
2. La questione delle polarità ha a che fare con i connettori di
resettaggio e di alimentazione del pannello I/O? No, solo con i connettori LED.
3. Chi è necessario contattare se si riceve un case danneggiato
oppure se una delle ventole non funziona più? Visitare il sito support.corsair.com e richiedere un RMA in modo da permetterci di sostituire le parti danneggiate.
4. Dopo è possibile montare una ventola?
Per saperne di più su questo case, visita la pagina del prodotto sul sito corsair.com Posizioni di montaggio delle ventole Anteriore x2 120mm or x2 140mmSuperiore xPosteriore 120mmInferiore xLaterale xAl centro x 100R FAQ USB 3.0HD AUDIOPOWER SWRESET SWPOWER LED +POWER LED -
1. Collegare il connettore di
alimentazione all'unità di alimentazione SATA.
2. Collegare il connettore
della ventola a 3 o 4 pin al connettore ventola del case.
3. Spingere il tasto di selezione
della velocità della ventola per cambiare la velocità.5251 CARBIDE SERIES
In seguito all’implementazione della Direttiva Europea 2012/19/EU nei sistemi legislativi nazionali, dovranno essere rispettate le norme riportate di seguito: — I rifiuti da apparecchiature elettriche ed elettroniche non devono essere smaltiti insieme ai rifiuti domestici. — Gli utenti sono tenuti per legge a portare i dispositivi elettrici ed elettronici, al termine del loro ciclo di vita, nei punti di raccolta pubblici disponibili presso i punti vendita. I dettagli in merito sono definiti dalla legislazione nazionale di ciascun stato. Il seguente simbolo sul prodotto, sul manuale di istruzioni o sulla confezione indica che un prodotto è soggetto a tali norme. Il riciclo e il riutilizzo di materiali o altre forme di impiego di vecchi dispositivi rappresentano un importante contributo alla salvaguardia dell’ambiente.
