Tipo di prodotto	Case per computer (unità centrale)
Marca	Corsair
Modello	Carbide SPEC-03
Fattore di forma	Medio torre (Mid Tower)
Dimensioni (H x L x P)	493 x 215 x 474 mm
Peso netto	5,5 kg
Materiali	Acciaio, plastica, vetro temperato (finestra laterale)
Colore	Nero
Formati di scheda madre supportati	ATX, Micro-ATX, Mini-ITX
Connettori pannello anteriore	2x USB 3.0, 1x USB 2.0, jack cuffie/microfono
Alimentatore	Non incluso, formato ATX (montaggio in basso)
Slot per ventole	Anteriore: 2x 120mm o 2x 140mm, Posteriore: 1x 120mm, Superiore: 2x 120mm o 1x 140mm
Filtri antipolvere	Rimovibili (anteriore, inferiore, alimentatore)
Alloggi di archiviazione	2x 3.5 pollici (interni), 2x 2.5 pollici (interni)
Slot di espansione	7 slot PCI
Funzioni principali	Finestra laterale in vetro temperato, gestione dei cavi, raffreddamento ottimizzato
Manutenzione e pulizia	Spolveratura regolare dei filtri e delle ventole con un panno morbido o aria compressa
Sicurezza	Non ostruire le aperture di ventilazione, evitare liquidi
Ricambi e riparabilità	Disponibili sul sito Corsair o rivenditori autorizzati (ventole, filtri, viti)
Garanzia	2 anni

Domande frequenti - Carbide SPEC-03 CORSAIR

Quali formati di scheda madre sono compatibili con il Corsair Carbide SPEC-03?

Il case supporta i formati ATX, Micro-ATX e Mini-ITX.

Quante ventole posso installare nel SPEC-03?

Puoi installare fino a 5 ventole: 2 anteriori (120 o 140 mm), 1 posteriore (120 mm) e 2 superiori (120 mm) oppure 1 da 140 mm.

Il case è fornito con un alimentatore?

No, l'alimentatore non è incluso. Devi acquistare un alimentatore ATX separatamente, che si monta nella parte inferiore del case.

Che tipo di finestra laterale ha il Carbide SPEC-03?

È dotato di una finestra laterale in vetro temperato per mettere in mostra i tuoi componenti.

Come pulire i filtri antipolvere del case?

I filtri rimovibili (anteriore, inferiore, alimentatore) si rimuovono facilmente e si puliscono con acqua saponata o aria compressa. Lasciali asciugare bene prima di rimetterli.

Quali sono le dimensioni massime del dissipatore CPU?

L'altezza massima del dissipatore CPU è di circa 157 mm (a seconda della configurazione).

Qual è la lunghezza massima della scheda grafica?

Il case accetta schede grafiche fino a 414 mm di lunghezza, consentendo di installare la maggior parte dei modelli di fascia alta.

Il pannello anteriore ha porte USB 3.0?

Sì, ci sono 2 porte USB 3.0 e una porta USB 2.0 sul pannello anteriore.

Posso installare un watercooling?

Sì, è possibile installare un watercooling da 280 mm anteriore o da 240 mm superiore (a seconda delle compatibilità).

Dove posso trovare i ricambi per questo case?

I ricambi (ventole, filtri, viti) sono disponibili sul sito Corsair o presso i rivenditori autorizzati.

MANUALE UTENTE Carbide SPEC-03 CORSAIR

Contenuto kit di accessori: 27

Caratteristiche case: 28

Rimozione del pannelli laterali: 29

Impiego dell'intaglio cavi di alimentazione CPU: 29

Installazione delle schede PCI-E/PCI: 30

Installazione della scheda madre: 30

Installazione dell'unità di alimentazione: 31

Rimozione del frontale: 31

Installazione di un'unità ODD: 32

Installazione unità SSD e HDD: 32

Installazione di una seconda ventola frontale: 33

Alimentazione ventole del case: 33

Installazione del connettori di I/O frontali: 34

Domande più frequenti: 35-36

Congratulazioni!

Grazie per aver acquistato un case mid-tower per PC Carbide Series® SPEC-03

Carbide Series SPEC-03 ha un design estremamente grintoso ed orientato al gioco ed un sistema di raffreddamento di livello superiore per le GPU ad alte prestazioni. Gli interni dal design intelligente consentono alla ventola d'aspirazione frontale con illuminazione a LED di indirizzare l'aria di raffreddamento direttamente sulle schede grafiche e c'è spazio sufficiente fino a sei ventole per il massimo potenziale di raffreddamento.

Il pannello laterale è provvisto di un'ampia finestra che ti permette di ammirare il tuo lavoro, e il sistema di istradamento dei cavi insieme ai filtri antipolvere ti aiutano a mantenere il sistema pulito. L'installazione senza viti fino a tre dischi rigidi da 3,5 pollici e due unità a stato solido facilitano l'aggiunta e l'aggiornamento della memoria di archiviazione. E non manca di renderti la vita più sempre, grazie alle doppie porte USB 3.0 sul pannello frontale che ti permettono di trarre il massimo vantaggio dagli ultimissimi dispositivi di archiviazione ad alta velocità.

Specifiche caseSommario

CARBIDE SERIES®

Lunghezza: 493mm

Profondità: 215mm

Altezza: 426mm

Peso: 5.65kg

Lunghezza massima GPU:

Slot superiori: 420mm

Slot Interfer...270mm

Altezza massima raffreddatore CPU: 150mm: 157mm

Lunghezza massima PSU: 230mm: 288mm

SPEC-03

Contenuto kit di accessori

distanziatore per la scheda madre

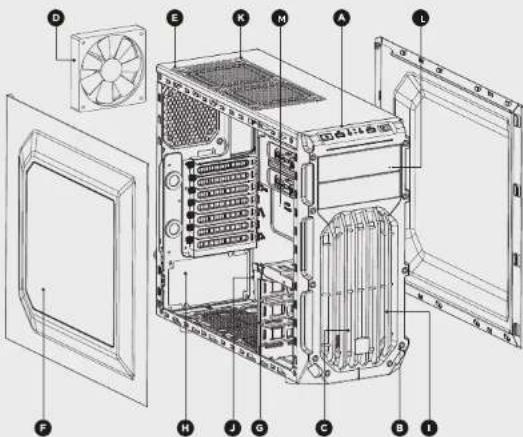

Caratteristiche case

Pannello I/O (2 prese USB 3.0, cuffie/microfono, alimentazione/Reset)
B Frontale rimovibile
Ventola d'aspirazione frontale da 120 mm con LED e compatibilità con 2 ventole da 140mm
D Ventola di scarico posteriore da 120 mm
E 2 punti di montaggio superlore per ventole da 120mm
F Pannello laterale con finestra
6 3 Alloggiamenti unità da 5,25 pollici senza viti
H Supporto inferiore per PSU e filtro antipolvere
Filtro antipolvere e copertura a rete frontali
2 supporti per unità da 2,5 pollici senza viti
K Filtro antipolvere superiore con pin
2 coperture per unità ODD rimovibili
M Piastra posteriore con intaglio della CPU

1. Rimozione dei pannelli laterali

Rimuovere semplicemente le viti e fare scorrere il pannello laterale all'indietro e verso l'esterno.

Nota: Corsair consiglia di rimuovere e mettere da parte entrambi i pannelli per ovitare danni accidentali durante l'assomblaggio dei sistema. Entrambi i pannelli laterali sono intercambiabili o dovrebbero essere rimossi per ridurre l'ingombro.

2. Impiego dell'intaglio cavi di alimentazione CPU

Per installare il cavo piatto a 8/4 pin per CPU, instradare i cavi attraverso il vano della scheda madre prima di installarla. Solo i cavi piatti sono compatibili ed è necessario dividere il cavo in due metà per poter entrare nel relativo intaglio.

3. Installazione della scheda madre

Prima di tutto, installare l'I/O shield della scheda madre. Per istruzioni, vedere il manuale della scheda madre.

Allineare la scheda madre ai distanziatori preinstallati.

Utilizzare le viti in dotazione b per fissare la scheda madre al vano corrispondente.

4. Installazione delle schede PCI-E/PCI

Rimuovere le viti e le coperture degli slot corrispondenti.

Installare la scheda add-on e fissare con le viti a testa piatta.

5. Installazione dell'unità di alimentazione (PSU)

Posizionare la PSU sul fondo del case, quindi allinearla con i fori del case e fissarla con le viti in dotazione all'unità di alimentazione.

6. Rimozione del frontale

Per rimuovere il frontale (pannello frontale), afferrare la linguetta posizionata in basso e tirare verso l'esterno.

7. Installazione di un'unità ODD (Optical Disk Drive)

Prima di tutto, rimuovere il coperchio dell'alloggiamento per unità da 5,25 pollici nel pannello frontale, quindi inserire l'unità ODD nel vano fino a far scattare i fermi di fissaggio dell'unità senza viti. Per rimuovere un'unità ottica, premere la linguetta di rilascio senza viti e tirare l'unità verso l'esterno.

8. Installazione unità SSD e HDD

Tirare indietro la staffa di bloccaggio ed inserire l'unità SSD da 2,5 pollici o l'unità HDD da 3,5 pollici fino a quando la staffa di bloccaggio non torna in posizione.

Per installare una ventola aggiuntiva da 120 mm o 140 mm, rimuovere il frontale (fase 5) e svitare la ventola superiore, quindi farla scivolare verso il basso in direzione dei punti di montaggio. Successivamente, utilizzare le viti lunghe per ventola in dotazione (f) per montare la nuova ventola.

Nota: Per massimizzare il flusso d'aria, è possibile installare sia 2 ventole da 120mm che 2 ventole da 140mm nella parte frontale del telaio

10. Alimentazione ventole del case

Dopo il posizionamento dei connettori della ventola a 3 o 4 pin sulla scheda madre (per istruzioni sul posizionamento dei connettori della ventola, vedere il manuale della scheda madre), collegare il cavo della ventola in dotazione.

11. Installazione dei connettori di I/O frontali9. Installazione di una

econda ven

Per i piedini in uscita e la posizione dei connettori del pannello frontale, consultare il manuale per la scheda madre.

SPEC-03

Domande più frequenti

1. Come rimuovere il pannello I/O?

Se necessario, è possibile disinstallare il pannello I/O rimuovendo il frontale (fase 6) e svitando le 2 viti su entrambi i lati del pannello.

1. La questione delle polarità ha a che fare con i connettori di resettaggio e di alimentazione del pannello I/O? No, solo con i connettori LED.

Domande più frequenti

1. Chi è necessario contattare se si riceve un case danneggiato oppure se una delle ventole non funziona più?

Visitare il sito www.corsair.force.com e richiedere un RMA in modo da permetterci di sostituire le parti danneggiate.

1. Dopo è possibile montare una ventola?

Posizioni di montaggio delle ventole
1 Anterioro x2 120mm d' x2 140mm
2 Superiore x2 120mm
3 Posterioro 120mm
4 Inferiore 120mm
Lateralia x
Al centro x

Per saperne di più su questo case, visita la pagina del prodotto sul sito www.corsair.com
