MANUALE UTENTE Carbide Air 240 CORSAIR
Rimozione dei pannelli laterali: 29
Installazione della scheda madre: 29
Installazione dell'unità di alimentazione:....30
Installazione delle unità SSD: 31
Installazione delle unità HDD: 31
Installazione delle schede PCI-E/GPU: 32
Installazione delle ventole anteriori: 33
Rotazione del logo Corsair/orientamento del case: 33
Installazione delle ventole superiori: 34
installazione dei piedini e orientamento del case: 34
Congratulazioni!
Avete acquistato il Carbide Series Air240, un case straordinario con un fattore di forma ridotto, ideale per i computer Mini-ITX e MicroATX.
L'accattivante design a forma di cubo con finestra laterale presenta un layout interno ottimizzato per assicurare il massimo flusso d'aria o configurazioni di raffreddamento ad acqua avanzate (con uno
o due radiatori da 240 mm). Non lasciatevi ingannare: seppure compatto vi trovano sistemazione componenti full-size con tutto lo spazio necessario per un'agevole installazione.

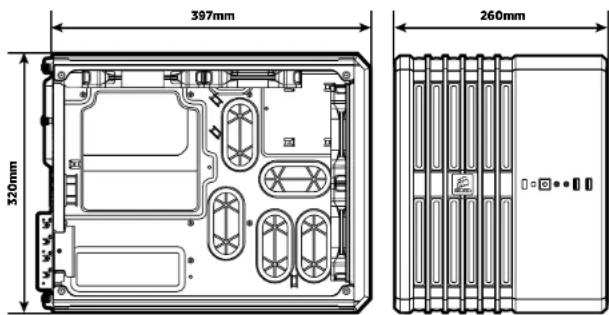

Specifiche caseGuida all'installazione dell'Air240
CARBIDE SERIES®
AIR240
SMALL FORM FACTOR PC CASE
Lunghezza: 397mm
Profondità: 260mm
Altezza: 320mm
Peso: 5.6kg
Lunghezza massima GPU:
Senza ventole anteriori: 360mm
Altezza massima dissipatore CPU: 135mm
Lunghezza massima unità di alimentazione:....360mm

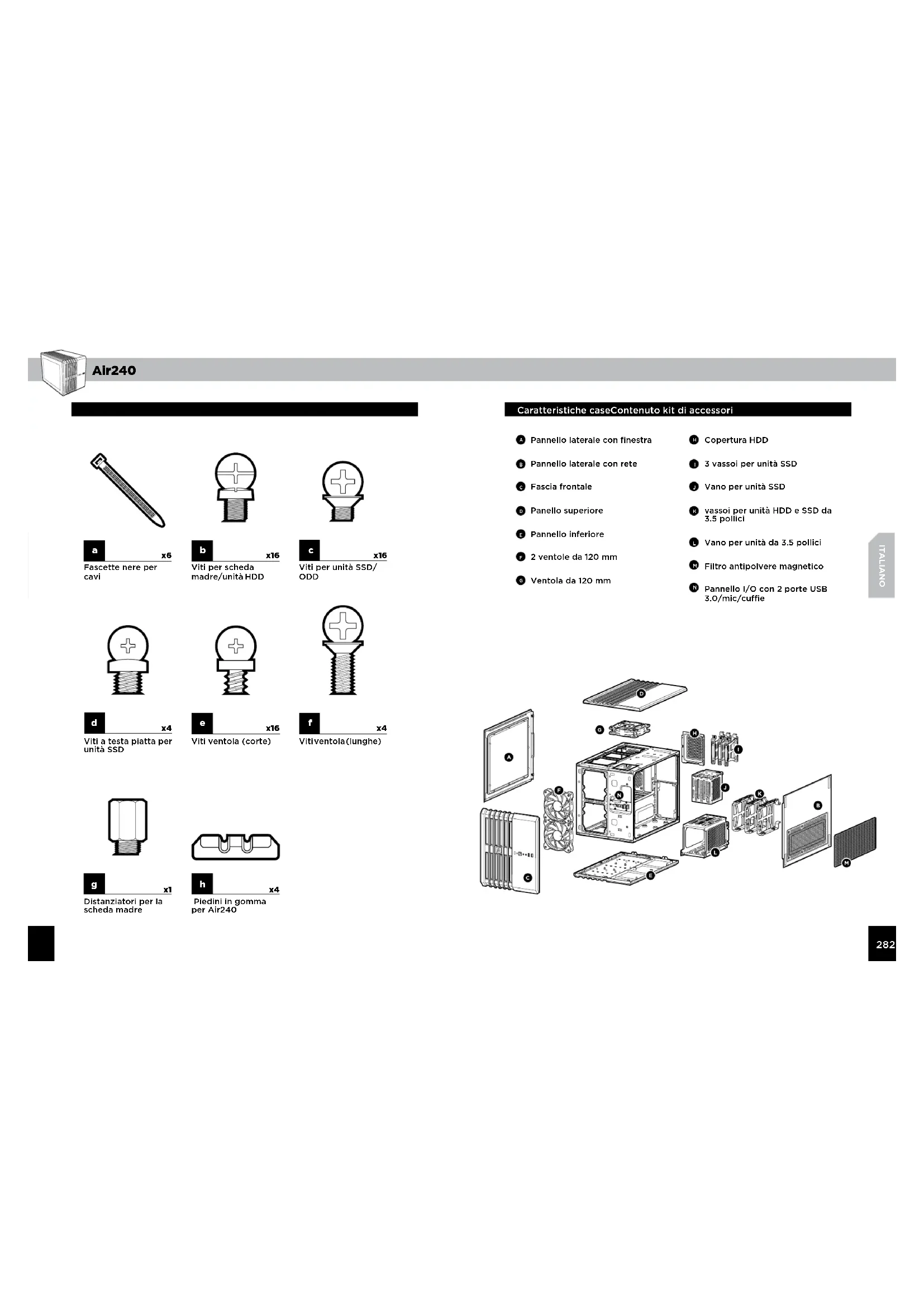

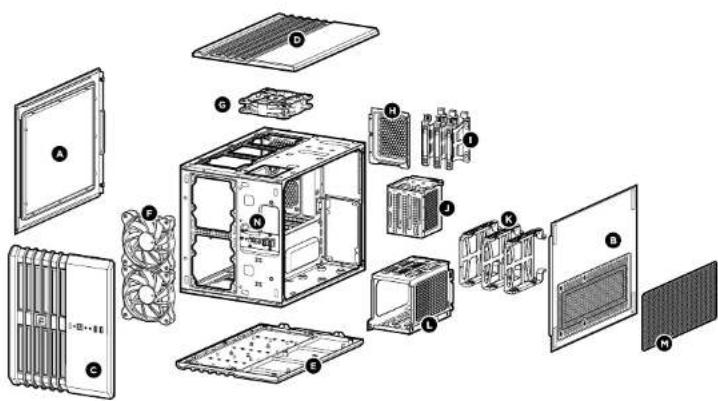

Caratteristiche caseContenuto kit di accessori
A Pannello laterale con finestra
Pannello laterale con rete
c Fascia frontale
D Panello superiore
E Pannello inferiore
2 ventole da 120 mm
6 Ventola da 120 mm
H Copertura HDD
3 vassoi per unità SSD
J Vano per unità SSD
k vassoi per unità HDD e SSD da 3.5 pollici
L Vano per unità da 3.5 pollici
H Filtro antipolvere magnetico
N Pannello I/O con 2 porte USB 3.0/mlc/cuffie

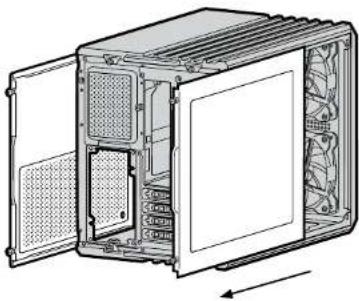

È giunto il momento di costruire il computer, ma non c'è da preoccuparsi, la dotazione comprende tutto ciò che serve per riuscirci senza stress. Innanzitutto rimuovere la vite a testa zigrinata e quindi il pannello laterale, per accedere facilmente all'interno del case.

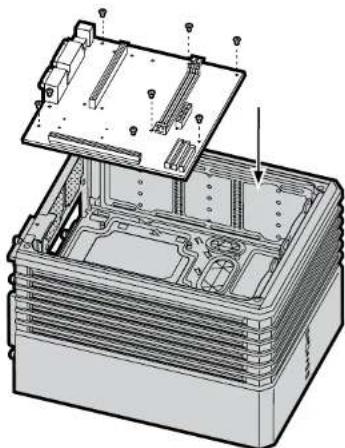

2. Installazione della scheda madre
Inserire l'I/O shield della scheda madre nel case.
Prima di appoggiare la scheda madre nel case, assicurarsi che i fori di fissaggio della stessa e i distanziatori a forma esagonale del case siano correttamente allineati. I distanziatori sono premontati nel case. Se necessario, possono essere rimossi ruotandoli.
Fissare la scheda madre con le apposite viti in dotazione.

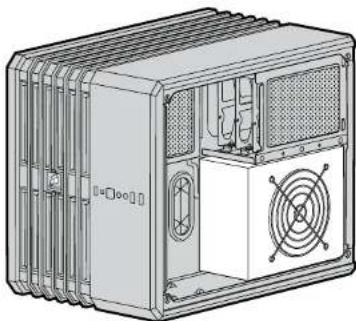

2. Installazione dell'unità di alimentazione1. Rimozione dei pannelli lateri
Sull'altro lato del case, installare l'alimentatore sotto gli alloggiamenti per le unità, assicurandosi che la ventola sia rivolta verso l'esterno. Serrare le viti sul retro dell'alimentatore per fissarlo all'interno del case.

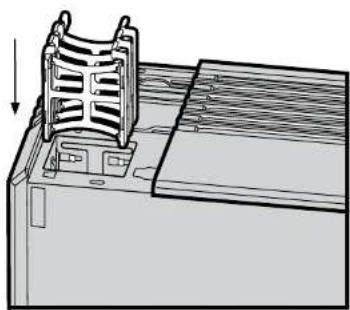

Per installare un'unità SSD, rimuovere le due viti zigrinate superiori sul retro, quindi fare scorrere il coperchio. Spingere la linguetta verso il basso per liberare e sollevare il vano, quindi inserire l'unità SSD in uno degli slot disponibili. L'unità si blocca in posizione non appena viene inserita fino in fondo nel vano. Reinserire il vano. Non rimontare il pannello superiore se si prevede di installare qui le ventole.
5. Installazione delle unità HDD

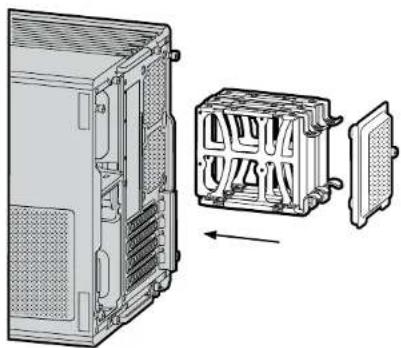

Rimuovere la griglia della ventola superiore sinistra e accedere al vassoio dell'unità HDD da 3,5 pollici. Inserire l'unità HDD (o SSD da 2,5 pollici) in uno degli slot aperti. Allincare i perni del vassoio per unità con i fori di fissaggio dell'unità HDD, quindi spingere ciascun perno in posizione. Reinserire il vassoio dell'unità HDD nel case.

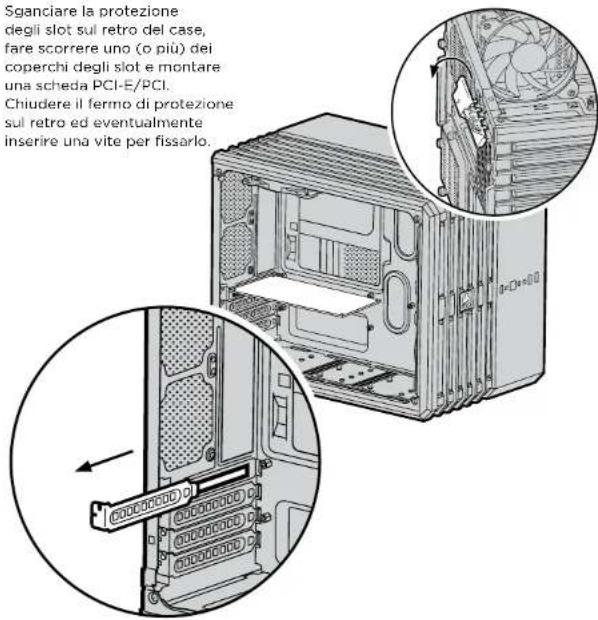

6. Installazione delle schede PCI-E/GPU4. Installazione delle unità SSD
Sganciare la protezione
degli slot sul retro del case,
fare scorrere uno (o più) dei
coperchi degli slot e montare
una scheda PCI-E/PCI.
Chiudere il fermo di protezione
sul retro ed eventualmente
inserire una vite per fissarlo
Air240

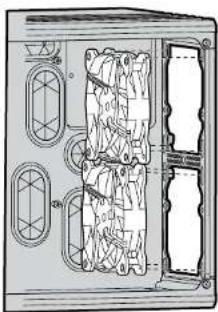

7. Installazione delle ventole anteriori
Per installare le ventole rivolte in avanti è necessario prima rimuovere il pannello anteriore. A tal fine, premere su ciascun lato del pannello, circa due centimetri al di sotto del lato superiore, quindi ripetere la stessa procedura a due centimetri da quello inferiore, infine tirare leggermente verso l'esterno. Se non è possibile rimuovere agevolmente il pannello anteriore significa che è ancora vincolato al resto del case, quindi esercitando troppa forza si rischia di danneggiarlo. Inserire le ventole e fissarle con viti attraverso il lato anteriore del case. Allineare il pannello anteriore e spingerio nuovamente nel case.
8. Rotazione del logo Corsair/orientamento del case

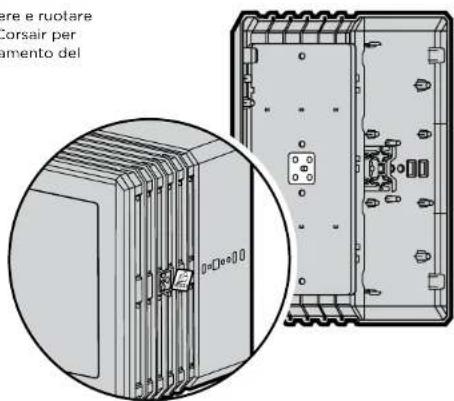

È possibile rimuovere e ruotare il logo magnetico Corsair per adattarlo all'orientamento del case.


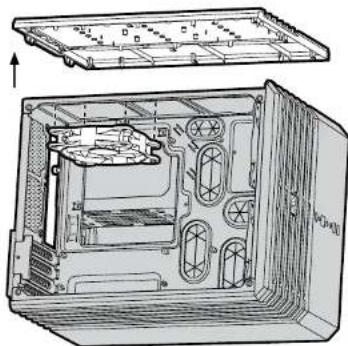

ere e ruotare Corsair per amento del9. Installazione delle ventole superiori
Per installare le ventole superiori, rimuovere le viti zigrinate superiori sul retro, quindi fare scorrere il pannello. Inserire le ventole e fissarle con viti attraverso il lato superiore del case. Rimontare il pannello facendolo scorrere in posizione, quindi riavvitare le viti zigrinate superiori sul retro.
10. Installazione dei piedini e orientamento del case
Per una maggiore stabilità, togliere il nastro protettivo dai piedini in gomma e fissare saldamente questi ultimi agli angoli del lato inferiore del case. La posizione può variare a seconda di come viene orientato il case.

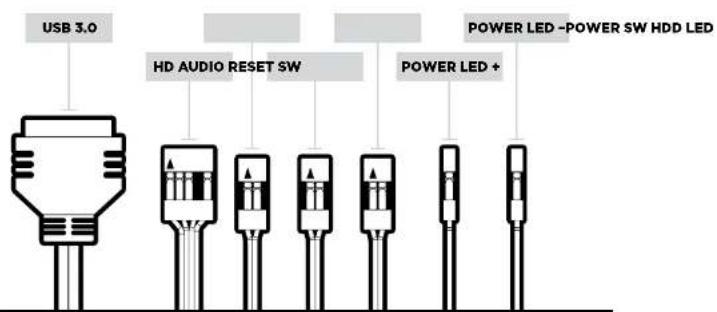

11. Installazione dei connettori I/O anteriori
Per i pin in uscita e la posizione dei connettori del pannello frontale, consultare il manuale per la scheda madre.


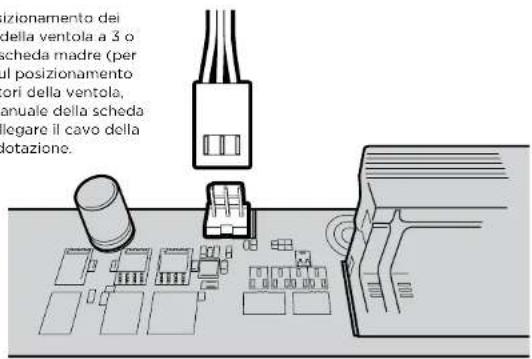

Dopo il posizionamento dei connettori della ventola a 3 o 4 pin sulla scheda madre (per istruzioni sul posizionamento dei connettori della ventola, vedere il manuale della scheda madre), collegare il cavo della ventola in dotazione.
- La questione delle polarità ha a che fare con i connettori di resettaggio e di alimentazione del pannello I/O? No, solo con i connettori LED.
- Chi è necessario contattare se si riceve un case danneggiato oppure se una delle ventole non funziona più? Visitare il sito www.corsair.force.com e richiedere un RMA in modo da permetterci di sostituire le parti danneggiate.
