MANUAL DE USUARIO Carbide Air 240 CORSAIR

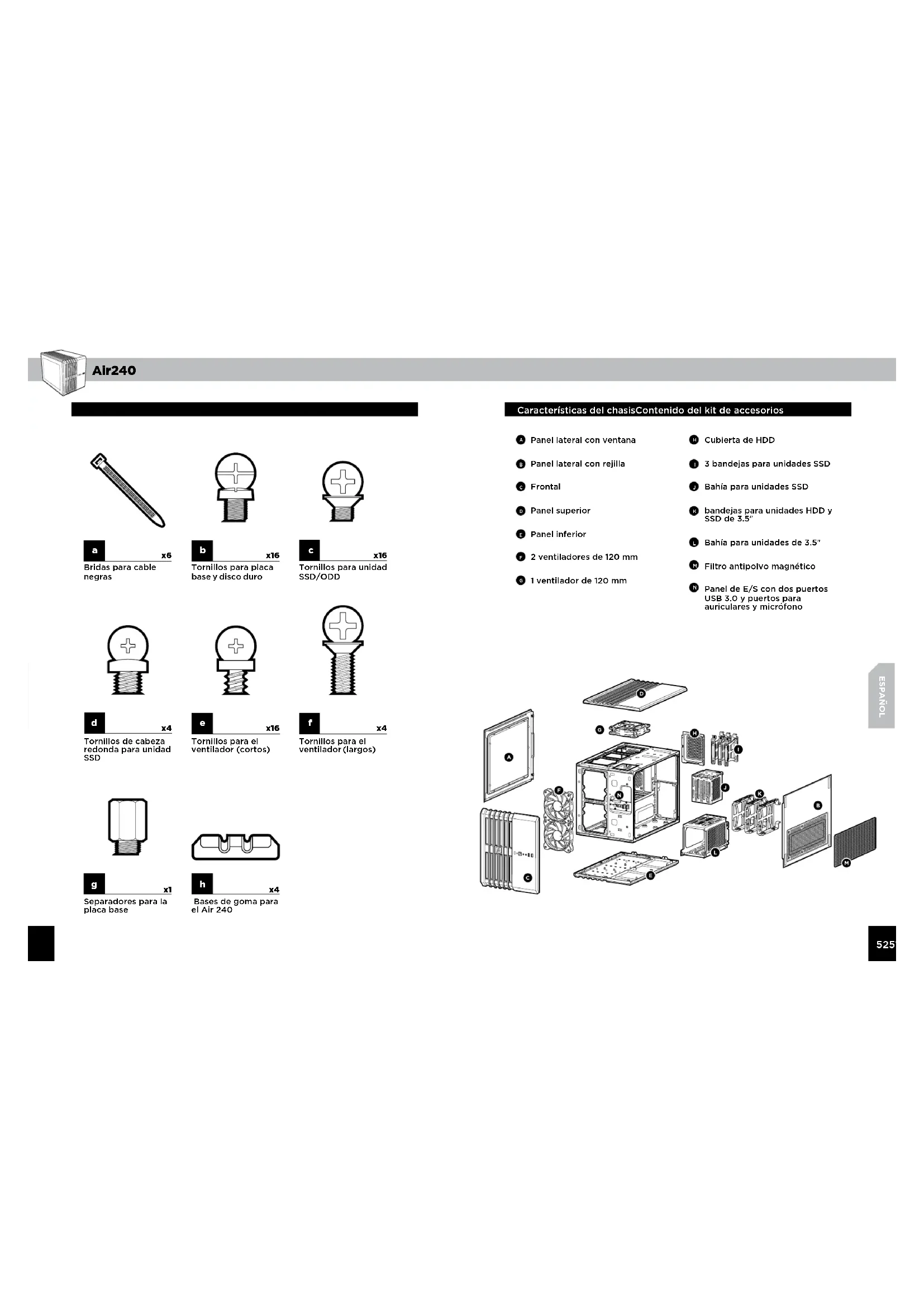

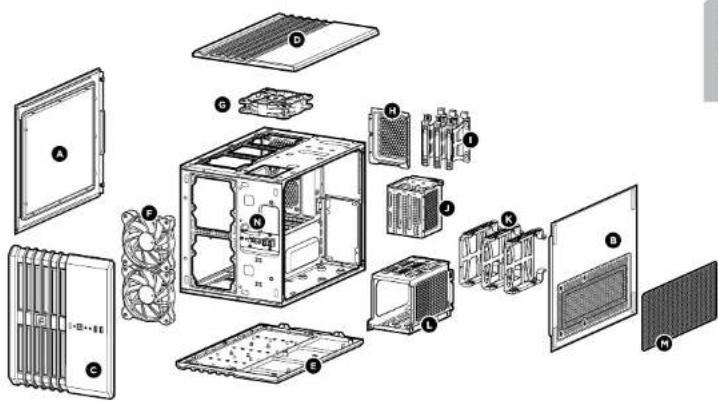

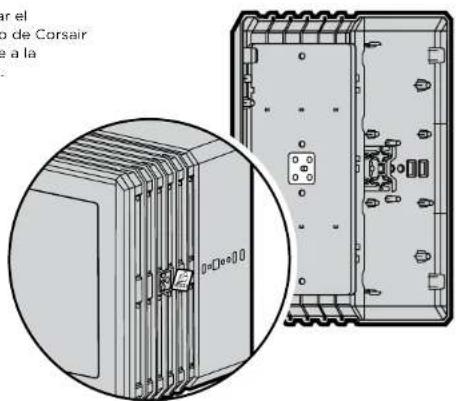

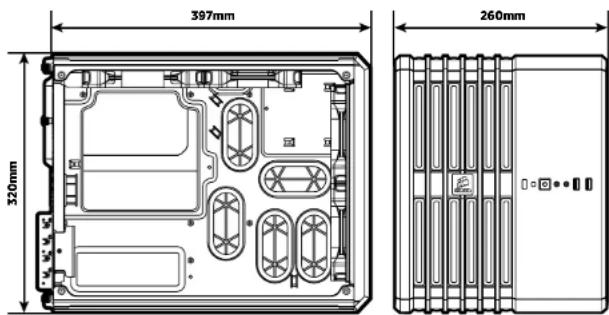

ESPAÑOL Características del chasisContenido del kit de accesorios Panel lateral con ventana Panel lateral con rejilla Frontal Panel superior Panel inferior 2 ventiladores de 120 mm 1 ventilador de 120 mm Cubierta de HDD 3 bandejas para unidades SSD Bahía para unidades SSD bandejas para unidades HDD y SSD de 3.5" Bahía para unidades de 3.5" Filtro antipolvo magnético Panel de E/S con dos puertos USB 3.0 y puertos para auriculares y micrófono

Bridas para cable negras

Bases de goma para el Air 240

x16 Tornillos para el ventilador (cortos)

Tornillos de cabeza redonda para unidad SSD

Tornillos para el ventilador (largos)

x16 Tornillos para unidad SSD/ODDAir240

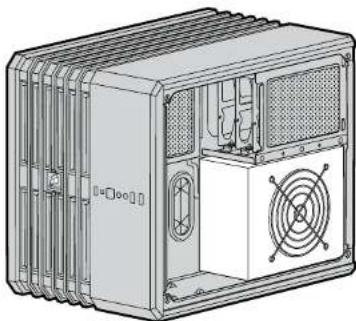

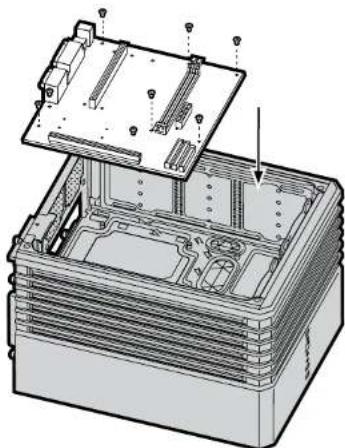

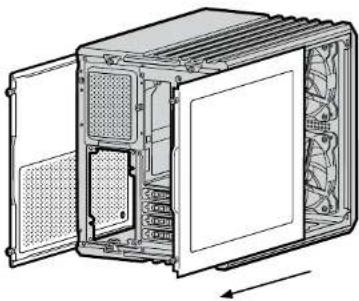

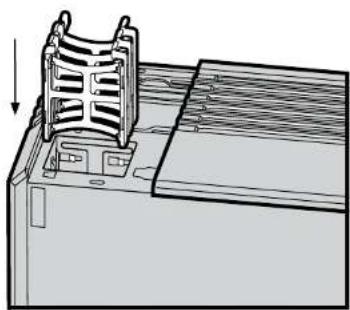

ESPAÑOL3. Instalación de la PSU1. Extracción de los paneles lateralesEstá a punto de ensamblar un equipo, pero no se preocupe; lo hemos dispuesto todo de tal forma que no tendrá que preocuparse por nada. Para comenzar, acceda fácilmente al interior del chasis retirando los tornillos traseros y sacando los paneles laterales.En el otro lado del chasis, instale la PSU debajo de las bahías de las unidades y asegúrese de que el ventilador está orientado hacia fuera. Ajuste los tornillos a la parte posterior de la PSU para fijarla en el chasis.2. Instalación de la placa baseIntroduzca la placa de respaldo del protector de E/S de la placa base en el chasis. Antes de bajar la placa base al chasis, los orificios de montaje de la placa base y los separadores de forma hexagonal del chasis deben estar alineados. Los separadores están premontados en el interior. Puede girarlos y retirarlos si se precisa. Fije la placa base con los tornillos correspondientes incluidos. AIR240 STEP1 AIR240 STEP2 AIR240 STEP3Air240

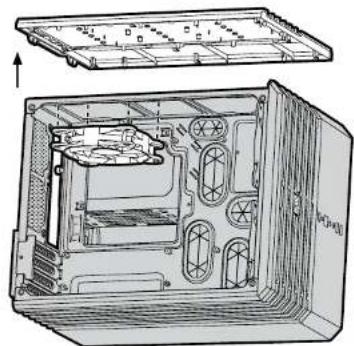

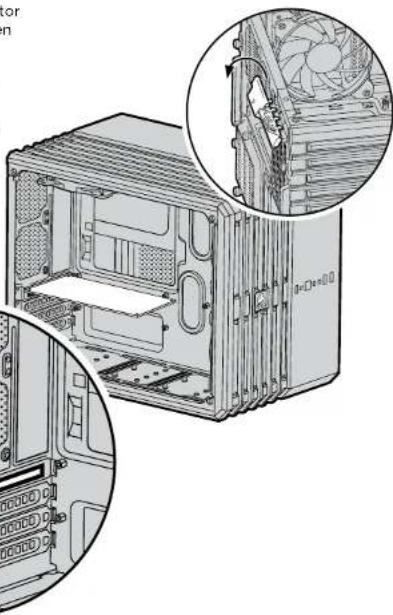

ESPAÑOL6. Instalación de PCI-E/GPU4. Instalación de unidades SSD5. Instalación de unidades HDDPara instalar una unidad SSD, retire primero los dos tornillos de ajuste manual superiores y deslice hacia fuera la cubierta. Presione hacia abajo la lengüeta para soltar y levantar la bahía y después introduzca la unidad SSD en cualquiera de las ranuras disponibles. La unidad se fija en su sitio cuando está totalmente introducida en la bahía. Vuelva a colocar la bahía. No coloque la parte superior del chasis si piensa instalar después los ventiladores.Retire la rejilla del ventilador superior izquierda y acceda a la carcasa de la bandeja de unidades HDD de 3,5" trasera. Introduzca la unidad HDD (o una unidad SSD de 2.5") en una de las ranuras abiertas. Alinee las clavijas de la bandeja de la bahía de las unidades con los orificios de montaje de HDD y ajuste cada clavija en su sitio. Vuelva a colocar la carcasa de la bandeja de la unidad HDD en el chasis.Retire el pestillo del protector de la ranura de expansión en la parte trasera del chasis, deslice hacia fuera una (o varias) de las cubiertas de las ranuras e instale una tarjeta PCI-E/PCI. Cierre (y opcionalmente asegúrelo con un tornillo) el pestillo protector posterior. AIR240 STEP6 AIR240 STEP5 AIR240 STEP6 (circle) AIR240 STEP6Air240 5857ESPAÑOLPara instalar los ventiladores orientados hacia delante, retire primero el panel frontal. Para ello, presione en cada lado del panel (más o menos a unos 2,5 cm por debajo de la parte superior y después vuelva a repetirlo a la misma distancia pero desde la parte inferior) y retírelos. Si el panel frontal no se retira con facilidad después de este proceso, significa que todavía está conectado al resto del chasis; si fuerza el panel frontal, podría dañarlo. Introduzca los ventiladores y asegure cada uno de ellos con tornillos ajustados a través de la parte frontal de la carcasa. Alinee el panel frontal y vuelva a colocarlo en el chasis.Para instalar los ventiladores superiores, retire los tornillos de ajuste manual superiores traseros y saque el panel. Introduzca los ventiladores y asegure cada uno de ellos con tornillos ajustados a través de la parte superior de la carcasa. Vuelva a colocar el panel y ajuste todos los tornillos superiores de la parte trasera.8. Giro de la orientación del chasis/logotipo de Corsair 7. Instalación de los ventiladores frontales10. Instalación de los soportes y orientación del chasis 9. Instalación de los ventiladores superioresPara mejorar la estabilidad, retire la cinta protectora de las bases de goma y fije firmemente cada una en las esquinas inferiores del chasis. La posición puede variar en función de cómo se coloque el chasis.Puede retirar y girar el logotipo magnético de Corsair para que se adecue a la posición del chasis. AIR240 STEP7 AIR240 STEP8 AIR240 STEP8 AIR240 STEP9Air240

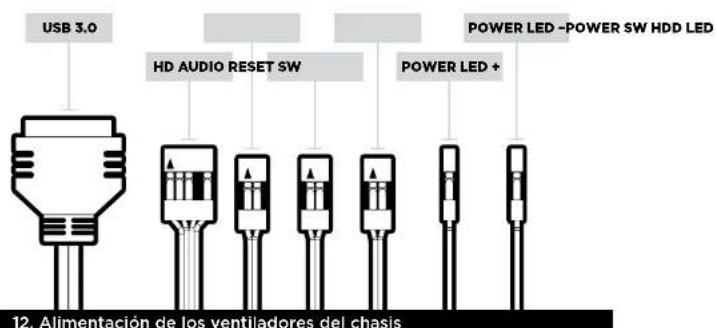

ESPAÑOL Preguntas más frecuentes11. Instalación de los conectores de E/S frontales

12. Alimentación de los ventiladores del chasis

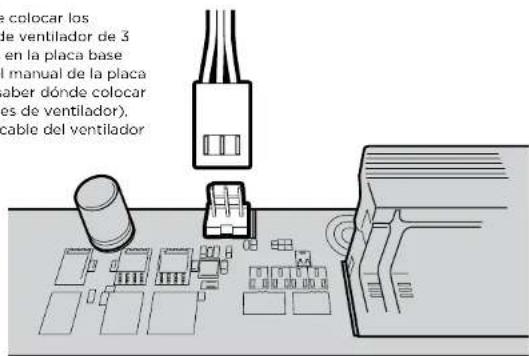

Consulte el manual de la placa base para obtener instrucciones sobre las ubicaciones de las cabeceras del panel frontal y de las clavijas. Después de colocar los cabezales de ventilador de 3 o 4 clavijas en la placa base (consulte el manual de la placa base para saber dónde colocar los cabezales de ventilador), enchufe el cable del ventilador incluido.

1. ¿Hay que tener en cuenta la polaridad con la alimentación y el

cabezal de restablecimiento del panel de E/S? No, solo los cabezales LED

2. ¿Con quién debo ponerme en contacto si recibo mi chasis dañado

o si uno de los ventiladores ya no funciona? Vaya a corsair.force.com y solicite un RMA para que podamos reemplazar las piezas dañadas USB 3.0
