Caractéristiques techniques	Boîtier Micro-ATX, dimensions 387 x 276 x 388 mm
Compatibilité carte mère	Micro-ATX, Mini-ITX
Emplacements pour disques durs	2 x 3.5" (HDD), 2 x 2.5" (SSD)
Refroidissement	Support pour jusqu'à 4 ventilateurs de 120 mm
Connectivité	2 x USB 3.0, 1 x USB 2.0, 1 x audio HD
Poids	5.5 kg
Utilisation	Idéal pour les configurations de jeu et de travail compactes
Maintenance et réparation	Accès facile aux composants internes grâce à des panneaux latéraux amovibles
Sécurité	Conception robuste avec des matériaux de qualité pour protéger les composants
Informations générales	Design moderne avec éclairage LED, disponible en plusieurs couleurs

FOIRE AUX QUESTIONS - Carbide Air 240 CORSAIR

Comment installer la carte mère dans le CORSAIR Carbide Air 240 ?

Pour installer la carte mère, retirez d'abord les panneaux latéraux. Fixez les entretoises au boîtier en fonction de la taille de votre carte mère (ATX, Micro-ATX ou Mini-ITX). Placez la carte mère sur les entretoises et vissez-la en place.

Quelle taille de refroidisseur CPU est compatible avec le CORSAIR Carbide Air 240 ?

Le CORSAIR Carbide Air 240 peut accueillir des refroidisseurs CPU jusqu'à 165 mm de hauteur. Assurez-vous de vérifier les dimensions de votre refroidisseur avant l'installation.

Comment configurer le refroidissement par air dans le CORSAIR Carbide Air 240 ?

Le boîtier permet d'installer jusqu'à quatre ventilateurs de 120 mm ou deux ventilateurs de 140 mm. Assurez-vous que les ventilateurs avant aspirent l'air frais et que les ventilateurs arrière et supérieurs expulsent l'air chaud.

Comment gérer les câbles pour un montage propre ?

Utilisez les passants pour câbles intégrés et les zones cachées à l'arrière du boîtier pour dissimuler les câbles. Planifiez votre agencement avant de commencer et utilisez des attaches pour maintenir les câbles en place.

Quel type de cartes graphiques puis-je installer dans le CORSAIR Carbide Air 240 ?

Le boîtier supporte des cartes graphiques jusqu'à 330 mm de longueur. Vérifiez les dimensions de votre carte graphique pour vous assurer qu'elle s'adapte correctement.

Comment accéder aux filtres à poussière du CORSAIR Carbide Air 240 ?

Les filtres à poussière sont situés à l'avant et au bas du boîtier. Vous pouvez les retirer facilement pour les nettoyer. Assurez-vous de les remettre en place après le nettoyage.

Le CORSAIR Carbide Air 240 prend-il en charge le refroidissement liquide ?

Oui, le boîtier prend en charge les radiateurs de refroidissement liquide jusqu'à 240 mm à l'avant et 120 mm à l'arrière. Assurez-vous de respecter les dimensions maximales lors de l'installation.

Comment résoudre les problèmes de bruit excessif des ventilateurs ?

Vérifiez si les ventilateurs sont correctement installés et s'ils ne touchent pas d'autres composants. Assurez-vous également qu'ils ne sont pas obstrués par de la poussière et que leur vitesse est réglée correctement dans le BIOS.

Quels sont les ports d'extension disponibles sur le CORSAIR Carbide Air 240 ?

Le boîtier offre plusieurs ports d'extension, y compris des ports USB 3.0 et 2.0, ainsi qu'un connecteur audio pour les écouteurs et le microphone.

MODE D'EMPLOI Carbide Air 240 CORSAIR

Retrait des panneaux latéraux: 17

Installation de la carte mère:....17

Installation du bloc d'alimentation: 18

Installation des SSD: 19

Installation des HDD: 19

Installation du PCI-E/de la carte graphique: 20

Installation des ventilateurs frontaux: 21

Rotation du logo Corsair/Orientation du boîtier: 21

Installation des ventilateurs supérieurs: 22

Installation des pieds et orientation du boîtier: 22

Félicitations!

Découvrez Carbide Series Air 240 - un boîtier extraordinaire pour PC de petit format pour les ordinateurs Mini-ITX et MicroATX. Sa conception attrayante, en forme de cube et pourvue d'une fenêtre latérale complète -- offre une présentation intérieure permettant une configuration de flux d'air maximal ou de refroidissement à l'eau avancé (y compris un ou deux radiateur(s) de 240 mm). Mais ne soyez pas étonné par cette taille compacte

- il peut gérer des composants de taille normale tout en offrant un grand espace d'installation.

Spécifications du boîtierGuide d'installation de l'Air240

CARBIDE SERIES ^®

AIR240

SMALL FORM FACTOR PC CASE

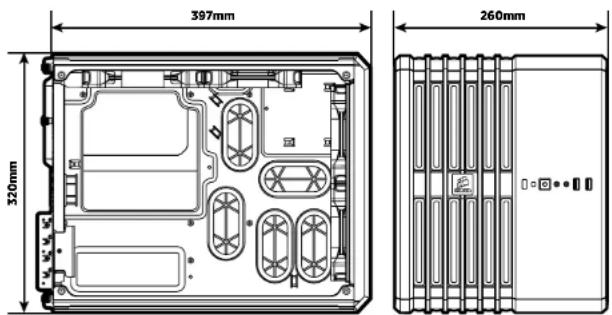

Longueur: 397mm

Largeur: 260mm

Hauteur: 320mm

Poids: 5.6kg

Longueur maximale de la carte graphique:

Sans les ventilateurs frontaux: 360mm

Hauteur maximale du refroidisseur du processeur: .....135mm

Longueur maximale du bloc d'alimentation: 360mm

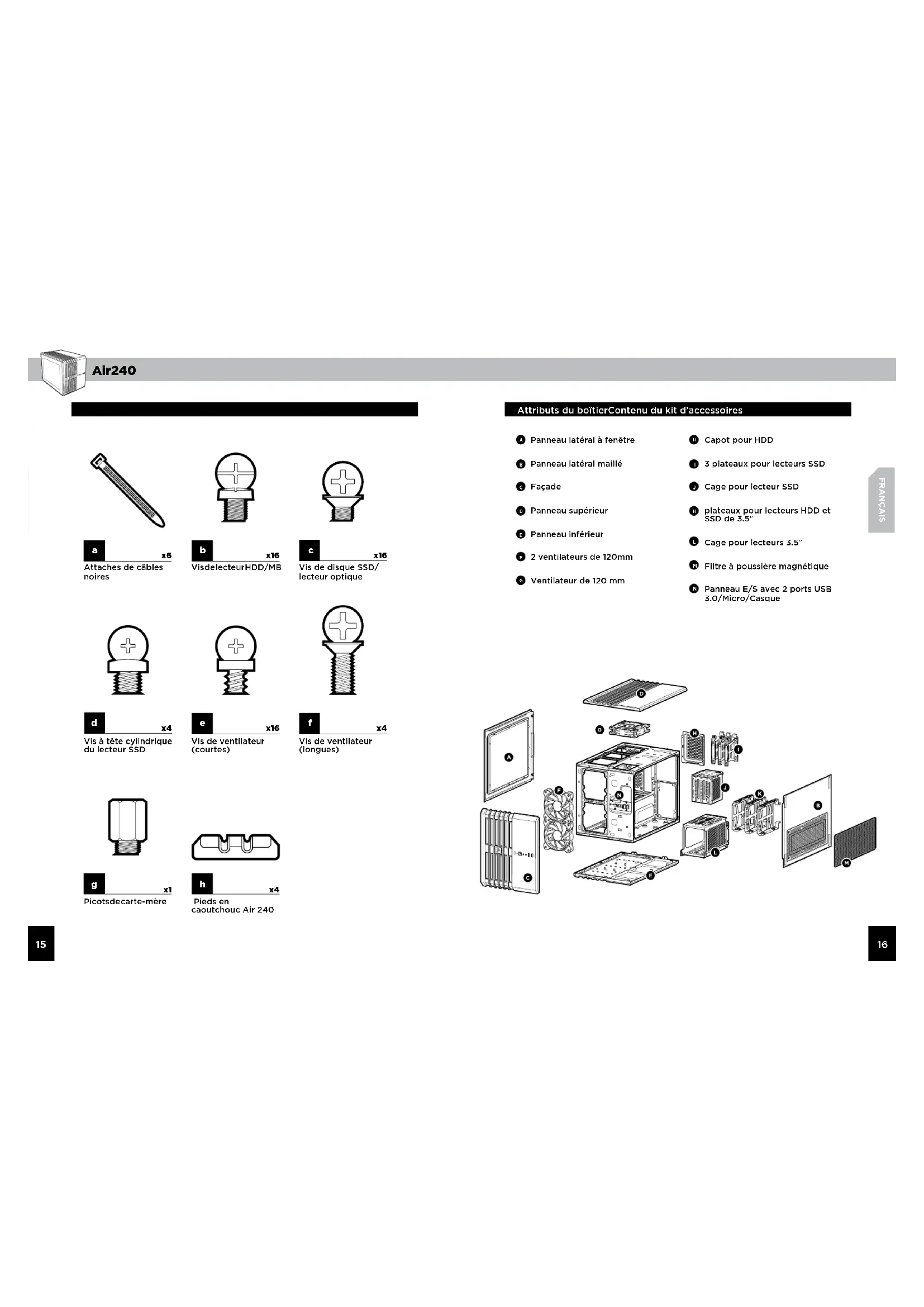

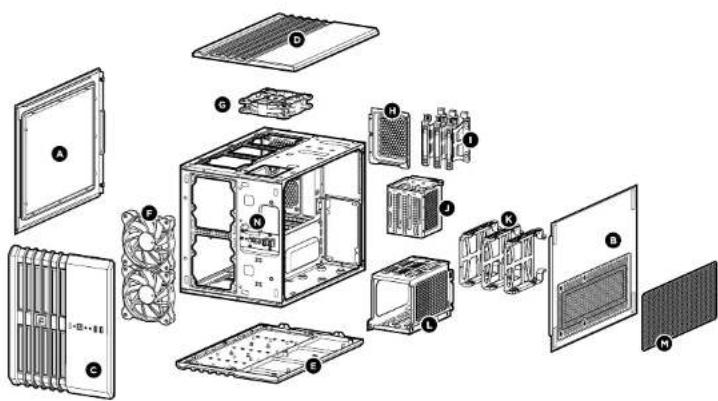

Attributs du boîtierContenu du kit d'accessoires

A Panneau latéral à fenêtre
Panneau latéral maillé
c Façade
D Panneau supérieur
E Panneau inférieur
2 ventilateurs de 120mm
6 Ventilateur de 120 mm

H Capot pour HDD
3 plateaux pour lecteurs SSD
Cage pour lecteur SSD
plateaux pour lecteurs HDD et SSD de 3.5"
Cage pour lecteurs 3.5"
H Filtre à poussière magnétique
N Panneau E/S avec 2 ports USB 3.0/Micro/Casque

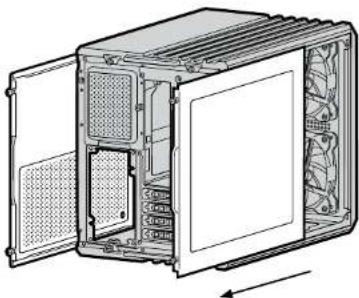

Il est temps de construire un ordinateur mais ne vous inquiétez pas, nous avons tout fait pour que cela s'effectue tranquillement. Pour commencer, accédez facilement à l'intérieur du boitier en retirant les vis de serrage arrières et en retirant le(s) panneau(x) arrière(s).

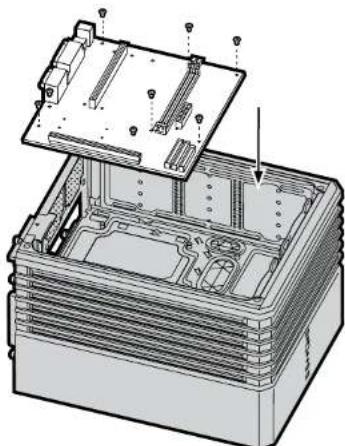

2. Installation de la carte mère

Insérez la plaque arrière du blindage d'E/S de la carte mère dans le boîtier. Avant de déposer la carte mère dans le boîtier, les orifices du support de la carte mère doivent être bien alignés avec les picots (écarteurs) en forme de croix du boîtier. Les picots sont montés à l'avance à l'intérieur. Si nécessaire, vous pouvez les tourner et les retirer.

Fixez la carte mère avec les vis de la carte mère joints.

3. Installation du bloc d'alimentation1. Retrait des panneaux latéraux

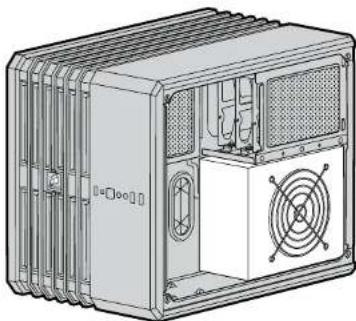

De l'autre côté du boîtier, installez le bloc d'alimentation sous les baies du disque et assurez-vous que le ventilateur soit orienté vers l'avant. Serrez les vis à l'arrière du bloc d'alimentation pour le fixer dans le boîtier.

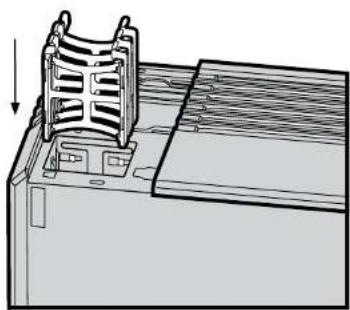

Pour installer un SSD, commencez par retirer les deux vis à l'arrière sur le dessus et retirez le couvercle en le faisant glisser. Poussez la languette vers le bas et soulevez la cage puis insérez votre SSD dans l'un des espaces disponibles. Le disque se verrouille lorsqu'il est complètement inséré dans la cage. Insérez à nouveau la cage. Ne remettez pas la partie supérieure du boîtier si vous prévoyez d'installer des ventilateurs ici plus tard.

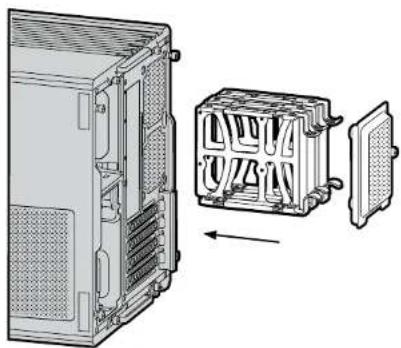

Retirez la grille à gauche en haut du ventilateur et accédez au boîtier arrière du plateau HDD de 3,5". Insérez votre HDD (ou votre SSD de 2,5") dans l'un des espaces libres. Alignez les broches du plateau de la cage du disque avec les orifices du support HDD et enclenchez chaque broche. Réinsérez le boîtier du plateau HDD dans la cage.

6. Installation du PCI-E/de la carte graphique4. Installation des SSD

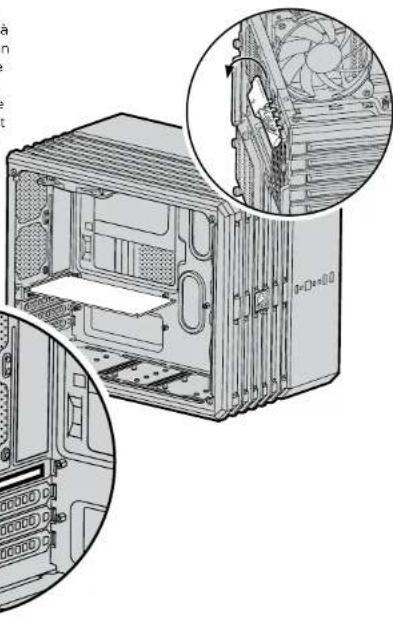

Déverrouillez la protection du connecteur d'extension à l'arrière du boîtier, retirez un (ou plus) des couvercles de connecteur en le(s) faisant glisser et installez une carte PCI-E/PCI. Fermez le loquet de protection à l'arrière et

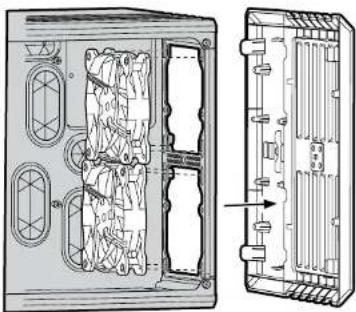

7. Installation des ventilateurs frontaux

Pour installer des ventilateurs orientés vers l'avant, commencez par retirer le panneau avant. Pour ce faire, appuyez de chaque côté du panneau -- environ 2,5 cm à partir de la partie supérieure, puis recommencez 2,5 cm au-dessus de la partie inférieure -- et tirez légèrement vers l'extérieur. Si le panneau avant ne se retire pas facilement après cela, c'est qu'il est toujours connecté au reste du boîtier et le fait de forcer pour retirer le panneau avant pourrait l'endommager. Insérez les ventilateurs et fixez chaque ventilateur avec des vis serrées à travers l'avant du boîtier. Alignez le panneau avant et repoussez-le dans le boîtier.

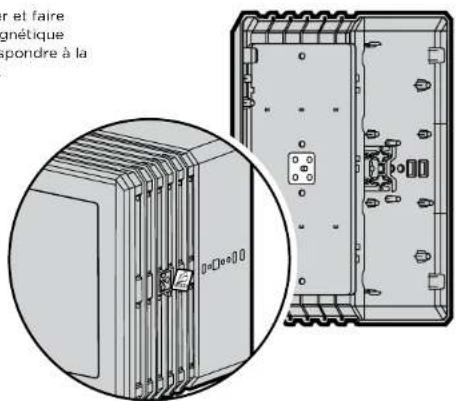

8. Rotation du logo Corsair/Orientation du boîtier

Vous pouvez retirer et faire tourner le logo magnétique Corsair pour correspondre à la position du boîtier.

er et faire gnétique spondre à la [InDee]0

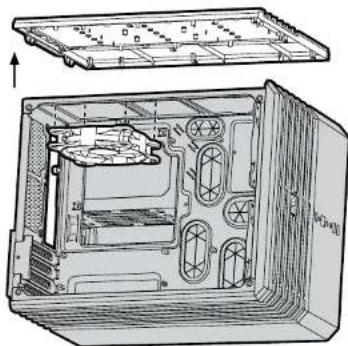

9. Installation des ventilateurs supérieurs

Pour installer les ventilateurs supérieurs, retirez les vis à l'arrière sur le dessus et retirez le panneau en le faisant glisser. Insérez les ventilateurs et fixez chaque ventilateur avec des vis serrées à travers la partie supérieure du boîtier. Faites à nouveau coulisser le panneau pour le remettre en place et resserrez les vis du haut à l'arrière.

10. Installation des pieds et orientation du boîtier

Pour plus de stabilité, décollez la protection des pieds en caoutchouc et fixez fermement chacune d'entre elles sur les coins inférieurs du boîtier. L'emplacement peut varier en fonction de la manière dont est placé le boîtier.

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des cavaliers et des broches de sortie du panneau avant.

USB 3.0 HD AUDIO RESET SW POWER LED -POWER SW HDD LED POWER LED +

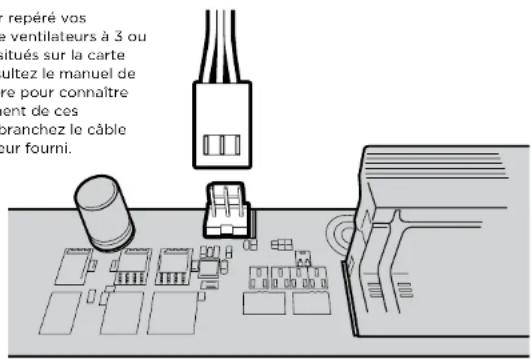

1. Alimentation des ventilateurs du boîtier

Après avoir repéré vos cavaliers de ventilateurs à 3 ou 4 broches situés sur la carte mère (consultez le manuel de la carte mère pour connaître l'emplacement de ces cavaliers), branchez le câble de ventilateur fourni.

repéré vos ve ventilateurs à 3 ou itués sur la carte ultez le manuel de re pour connaître ent de ces pranchez le câble ur fourni.

Foire aux Questions11. Installation des connecteurs avants d'E/S

1. La polarité est-elle importante pour l'alimentation du panneau d'E/S et le cavalier de réinitialisation? Non, uniquement pour les cavaliers à DEL.
2. À qui dois-je m'adresser si mon boîtier est endommagé à l'arrivée ou lorsqu'un ventilateur ne fonctionne plus? Veuillez vous rendre sur corsair.force.com et demandez une RMA (Autorisation de retour de marchandise) pour que nous puissions remplacer la ou les pièces endommagées.

Air240
