用户手册 Carbide Air 240 CORSAIR

带号	73
拆卸铜面板	77
安装母板	77
安装 PSU	78
安装 SSD	79
安装 HDD	79
安装 PCI E/GPU	80
安装轴面风扇	81
改变 Coreair 向标/机箱的朝向	81
安装顶部风扇	82
安装支扇和调整机箱倾向	82

恭喜！

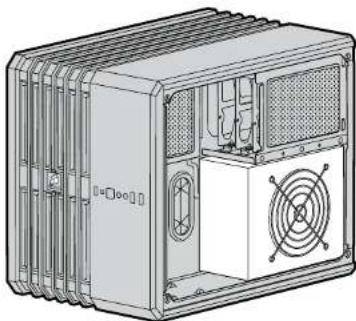

来了解一下 Carbide 系列 Air240 一款适用于 Mini-ITX 和 MicroATX 计算机的超小型 PC 机箱。这个系列采用引人注目的立体设计，带有标准尺寸的侧窗，其内部布局实现了最佳的通风或先进的水冷配置（包括一个或两个 240mm 散热器）。不要因为它体积小而小看它它能够容纳各种全尺寸组件，而且不占空间。

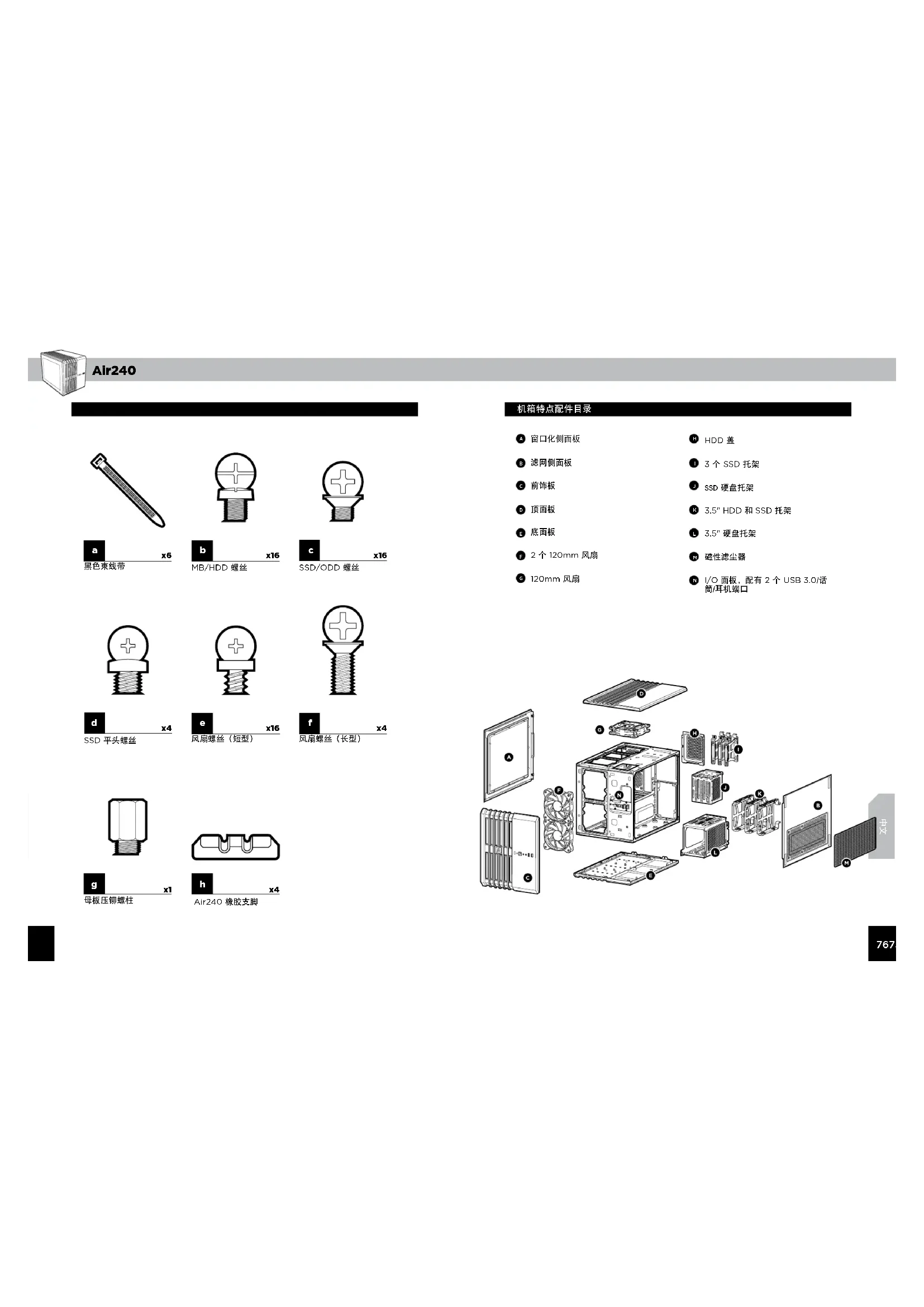

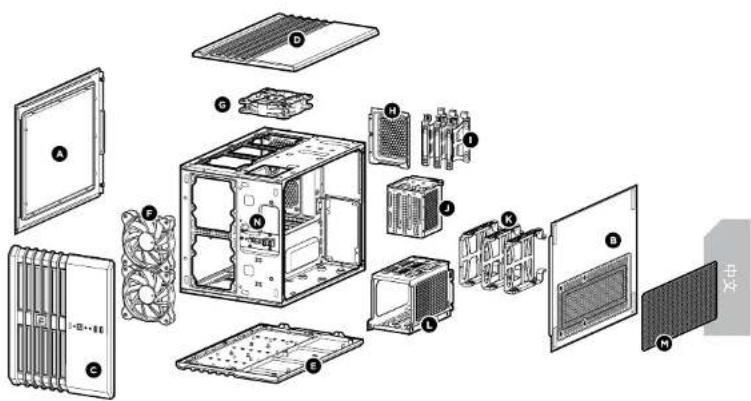

机箱规格

CARBIDE SERIES®

AIR240

SMALL FORM FACTOR PC CASE

A 窗口化侧面板
B 滤网侧面板
c 前饰板
顶面板
底面板
F 2个120mm风扇
4 120mm 风扇

H HDD 盖
3个SSD托架
J SSD 硬盘托架
3.5" HDD 和 SSD 托架
3.5" 硬盘托架
磁性滤尘器
N I/O 面板，配有 2 个 USB 3.0/话筒/耳机端口

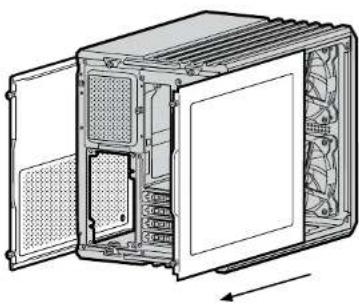

如果您需要组装计算机，请别担心，我们会帮助您轻松完成整个过程。首先，拆下机箱后部的指旋螺丝并拉出侧面板，这样就能清楚看到机箱内部。

将母板的 I/O 防护罩背板放入机箱中。

在降低母板在机箱中的位置之前，必须使母板安装孔与机箱的六角螺柱（垫片）对齐。这些六角螺柱预先安装在机箱里面。必要时，您可以拧松并拆掉它们。

用附带的母板螺丝固定母板。

在机箱另一侧驱动器槽下方安装PSU，并确保风扇正面朝外。将PSU后部的螺丝拧紧在机箱的适当位置。

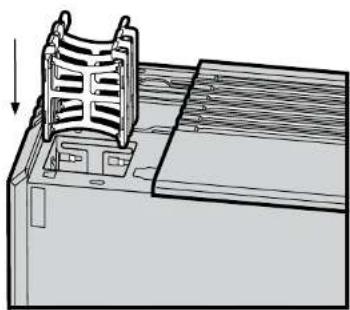

要安装 SSD，首先拆掉顶部后方的两颗螺丝，并取下盖子。向下按舌片以松开并提起托架，然后将 SSD 装入到其中一个可用的插槽中。驱动器完全装入到托架中即会锁住。重新安装托架。如果您打算稍后在机箱中安装风扇，请不要盖上机箱盖。

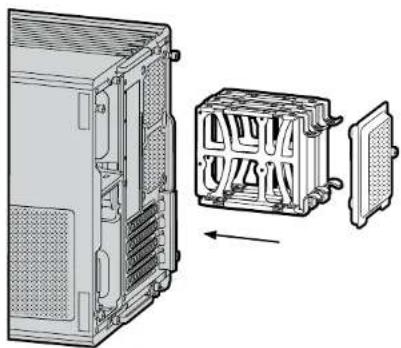

拆下顶部左侧风扇格栅，这样就可以触摸到后部的3.5"HDD托架外壳。将HDD（或2.5"SSD）装入到其中一个开口插槽中。使驱动器托架引脚与HDD安装孔对齐，并将每个引脚装入到适当位置。将HDD托架外壳装回到机箱中。

6. 安装 PCI-E/GPU4. 安装 SSD

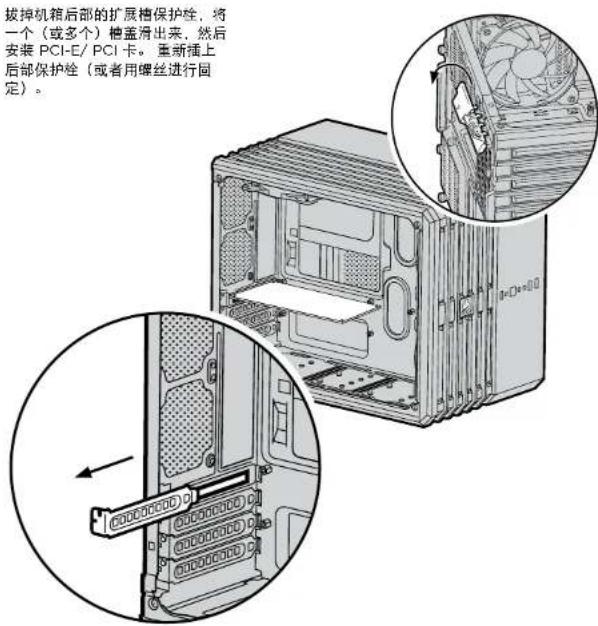

拔掉机箱后部的扩展槽保护栓，将一个（或多个）槽盖滑出来，然后安装PCI-E/PCI卡。重新插上后部保护栓（或者用螺丝进行固定）。

拔掉机箱后部的扩展槽保护栓，将 一个（或多个）槽盖滑出来，然后 安装 PCI-E/PCI 卡。重新插上 后部保护栓（或者用螺丝进行固 定）。

Air240

7. 安装前面风扇

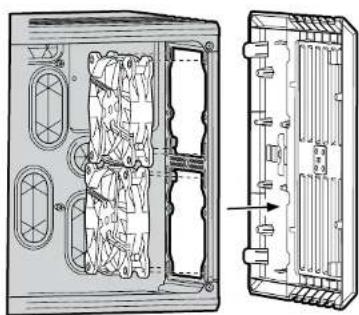

要正面朝外地安装风扇，首先拆下前面板。要拆下前面板，首向前面板的每一侧施加压力--先在顶部下方1英寸左右的位置，然后在底部上方1英寸的位置--并略微往外径。如果这样做后不能轻松拆下前面板，即表示前面板仍与机箱的其他部分相连；在这种情况下，如果强行拆下，可能会损坏机箱。装入风扇，并通过机箱前而用螺丝固定每个风扇。对开前面板并将其推回到机箱中。

8. 改变 Corsair 商标/机箱的朝向

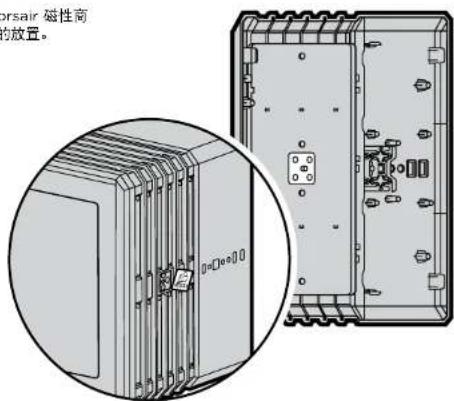

您可以取下并转动 Corsair 磁性商标，以使其符合机箱的放置。

orsair 磁性商 的放置。

9. 安装顶部风扇

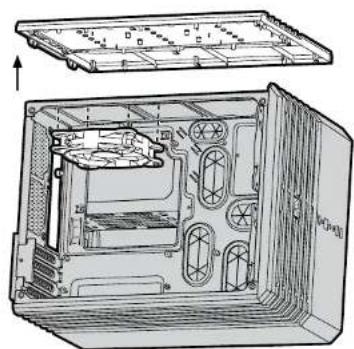

要安装顶部风扇，首先拆掉顶部后方的螺丝，并取下面板。装入风扇，并通过机箱顶部用螺丝固定每个风扇。装回面板，并重新拧紧顶部后方的螺丝。

为了提高稳定性，可撕掉橡胶支脚的保护胶带，并将每个支脚牢固地装入到机箱底部的转角处。转角处的位置可能因机箱的放置而异。

请参阅主板手册确定前面板端板和引脚的位置。

USB 3.0 HD AUDIO RESET SW POWER LED - POWER SW HDD LED POWER LED + 12. 连接机箱风扇电源

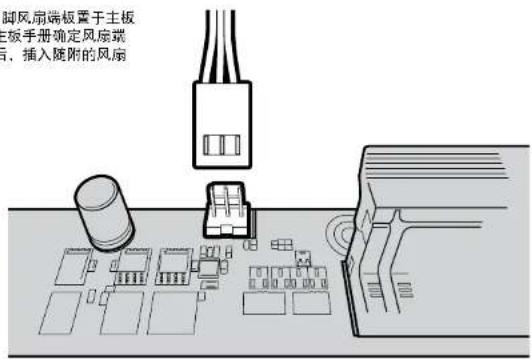

将 3 或 4 引脚风扇端板置于主板上（请参阅主板手册确定风扇端板的位置）后，插入随附的风扇电缆。

脚风扇端板置于主板 主板手册确定风扇装 后，插入随附的风扇

常见问题

1. 极性是否影响 I/O 面板电源和重置接头？不，仅影响 LED 接头
2. 如果我收到的机箱受损或其中一台风扇不再工作，我该与谁联系？请登录 corsair.force.com 申请 RMA，我们可以更换受损的部件。
