Carbide Clear 600C - Unite Centrale CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier d'unité centrale (tour)
Marque	Corsair
Modèle	Carbide Clear 600C
Dimensions (L x l x H)	454 x 260 x 535 mm
Poids	9,85 kg
Alimentation	Non incluse, support bloc jusqu'à 210 mm de long
Matériau	Acier, panneau latéral en acrylique transparent
Format de carte mère	ATX (disposition inversée)
Baies de lecteur	2 x 5,25", 2 x 3,5", 3 x 2,5"
Emplacements d'extension	8
Connecteurs avant	2 x USB 3.0, 2 x USB 2.0, prise casque/micro, contrôleur ventilateur 3 vitesses, bouton marche/réinitialisation
Ventilateurs inclus	3 x AF140L (140 mm)
Support radiateur avant	240 / 280 mm (2x120 ou 2x140)
Support radiateur arrière	120 / 140 mm (1x)
Support ventilateur supérieur	Non spécifié (emplacements disponibles)
Support ventilateur inférieur	3x120 mm ou 2x140 mm
Filtres anti-poussière	Avant et inférieur, amovibles
Longueur max carte graphique	368 mm
Hauteur max refroidisseur CPU	200 mm
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - Carbide Clear 600C CORSAIR

Comment retirer le panneau latéral en acrylique ?

Tirez le loquet pour libérer le panneau, puis levez-le pour le sortir de la charnière.

Comment installer la carte mère ?

Enclenchez la plaque de protection des E/S, alignez la carte mère sur les picots du boîtier, puis serrez les vis incluses.

Comment monter un bloc d'alimentation ?

Retirez les vis à serrage à main du support, fixez le support au bloc d'alimentation avec les vis fournies, glissez le bloc dans le boîtier par l'arrière, puis revissez le support.

Comment nettoyer les filtres à poussière ?

Retirez le filtre inférieur en le tirant, nettoyez-le avec de l'air comprimé, puis remettez-le en place. Pour le filtre avant, retirez d'abord le capot avant, puis le filtre, nettoyez et remontez.

Que faire si un ventilateur ne fonctionne pas ?

Rendez-vous sur corsair.force.com pour demander une RMA (autorisation de retour de marchandise) afin de remplacer la pièce défectueuse.

Où puis-je monter des ventilateurs supplémentaires ?

Emplacements disponibles : avant (2x120/140 mm), haut (non spécifié mais emplacements présents), arrière (1x120/140 mm), bas (3x120 mm ou 2x140 mm).

Comment retirer le panneau d'E/S ?

Retirez d'abord le panneau supérieur comme indiqué à l'étape 8, puis retirez les vis et tirez doucement le panneau d'E/S vers le haut.

La polarité est-elle importante pour les connecteurs du panneau avant ?

Non, uniquement pour les connecteurs à DEL (LED). Pour les interrupteurs marche et réinitialisation, la polarité n'a pas d'importance.

Comment installer un SSD ?

Retirez les vis pour libérer le plateau pour lecteur à l'arrière du plateau de carte mère, faites glisser le SSD sur le plateau jusqu'à ce qu'il s'enclenche, puis rattachez le plateau.

Quelle est la longueur maximale de carte graphique supportée ?

La longueur maximale de carte graphique est de 368 mm.

MODE D'EMPLOI Carbide Clear 600C CORSAIR

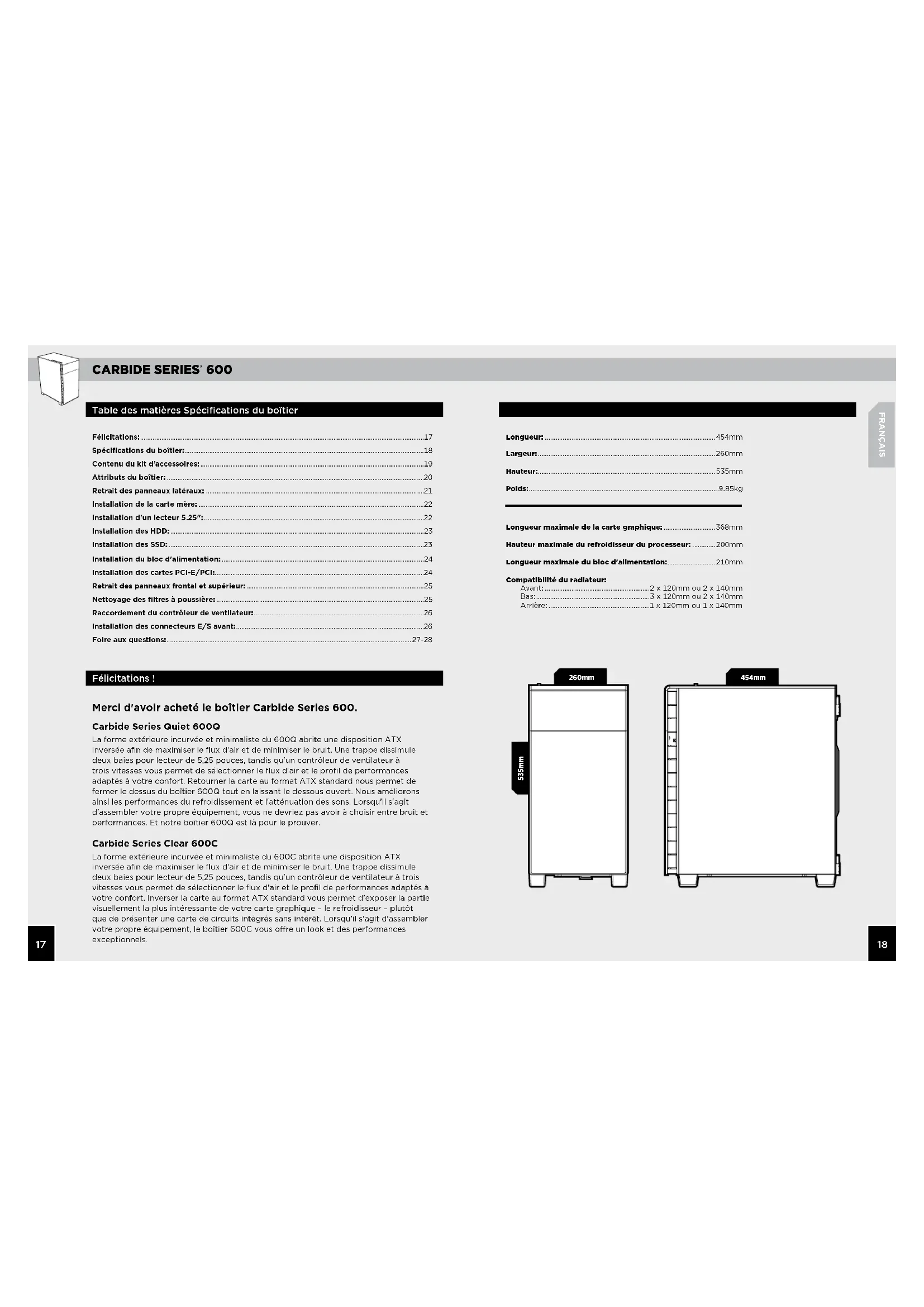

Table des matieres Specifications du boitier

Fellcitations: 17
Spécilifications du boitler 18
Contenu du kit d'accessolres: 19
Attributes du boftier: 20
Retralt des panneaux lateraux: 21
Installation de la carte mère: 22
Installation d'un lecteur 5.25: 22
Installation des HDD: 23
Installation des SSD: 23
Installation du bloc d'allimentation: 24
Installation des cartes PCI-E/PCI: 24
Retralt des panneaux frontal et supéleur: 25
Nettoyage des filtres à poussière: 25
Raccordement du contrôleur de ventilateur 26
Installation des connecteurs E/S avant: 26
Folre aux questions: 27-28

Felicitations!

Merci d'avoir achete le boitler Carblde Serles 600.

Carbide Series Quiet 600Q

La forme extérieure incurvee et minimale du 600Q abrte une disposition ATX inversée afin de maximiser le flux d'air et de minimier le bruit. Une trappe dissimule deux biais pour lecteur de 5,25 pouces, tandis qu'un contrôleur de ventilateur à trois vitesses vous permet de selectionner le flux d'air et le profil de performances adaptés à votre comfort. Retourner la carte au format ATX standard nous permet de fermer le dessus du boitier 600Q tout en faisant le dessous ouvert. Nous améliorons ainsi les performances du refroidissement et l'attenuation dessons. Lorsqu'il s'agit d'assembler vous propre équipement, vous ne devriez pas avoir a besoin entre bruit et performances. Et notre boitant 600Q est la pour le探测.

Carbide Series Clear 600C

La forme extérieure incurvee et minimale du 600C abrite une disposition ATX inversée afin de maximiser le flux d'air et de minimiser le bruit. Une trappe dissimule deux biais pour lecteur de 5,25 pouces, tandis qu'un contrôleur de ventilateur à trois vitesses vous permet de selectionner le flux d'air et le profil de performances adaptés à votre comfort. Inverser la carte au format ATX standard vous permet d'exposer la partie visuellèment la plus intéressante de votre carte graphique - le refroidisseur -只不过 que de désignerer une carte de circuits intégrés sans intérêt. Lorsqu'il s'agit d'assembler votre propre équipement, le boitier 600C vous offre un look et des performances exceptionnels.

Longueur: 454mm
Largeur: 260mm
Hauteur: 535mm
Poids: 9.85kg
Longueur maxmale de la carte graphique: 368mm
Hauteur maximale du refroidisseur du processeur: 200mm
Longueur maxmale du bloc d'allmentation: 210mm

Compatibilité du radiateur:

Avant: 2x120mm ou 2x140mm
Arriere: 1x120mm ou 1x140mm

CARBIDE SERIES 600

Contenu du kit d'accessoires

a x4x16 Vis de ventilateur longues

b Vis de ventilateur courtes

C x4 Attaches de cable

d x10 Vls pour carte mere/ HDD

e Picots de carte mère

f x28x1 Vis de disque SSD/ lecteur optique

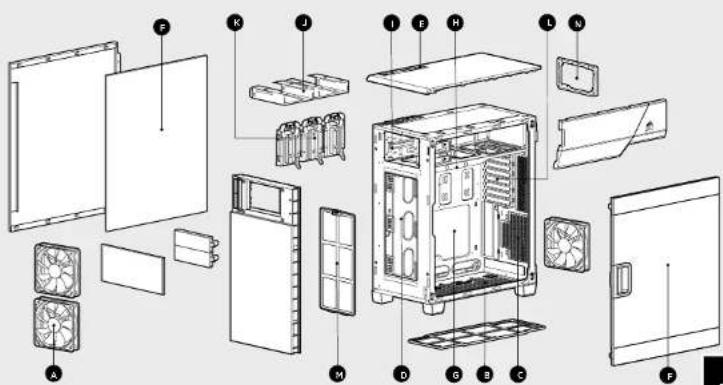

Charactéristiques du boitier

3 ventilateurs Corsair intégrés, modele AF140L
Supports inférieurs triple ventilateur de 120 mm ou double ventilateur de 140 mm, compatibles avec radiateurs 240/280/360 mm
Supports arrirée de ventilateur 120/140 mm, compatibles avec ventilateur ou radiateur 120/140 mm
Supports avant de ventilateur double 120mm / 140mm compatibles avec radiateurs 240 / 280mm
2 USB 3.0, 2 USB 2.0, Casque/Micro, Contrôleur de ventilateur à trois vitesses, Bouton Marche/Réinitialiser
(600Q): Panneau lésural insonorisé (600C): Trappe latérale en acrylique totalémente transparente
6 Découpage dans la plaque arrêté du processeur
Panneaux decoupés pour le routage des cables intégré avec oeillets
2 baies pour lecteur optique, sans outil
2 baies de support supérieures pour disque de 3,5 pouces, sans outil
3 plateauux arrriere pour lecteur 2,5 pouces, sans outil
8 connecteurs d'extension
Filtres anti-poussière amovibles à restriction, avant et inférieur
Support de montage de bloc d'alimentation

CARBIDE SERIES 600

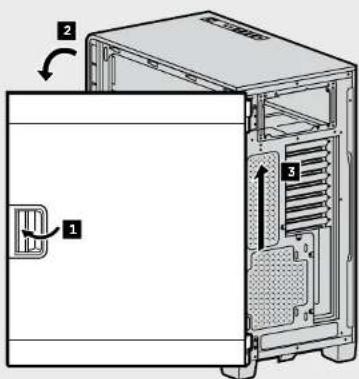

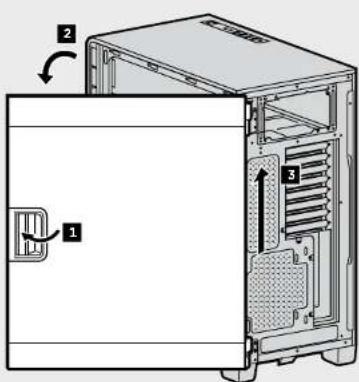

1. Retrait des panneaux lateraux (600C)

Tirez loquet pour libérer le panneau latorial en acrylique, puis levrez le panneau pour le sortir de la charnière.

1. Retraite des panneaux lateraux (600Q)

Retireez les vis de serrage et incinez le panneau laterais vers pour le sortir.

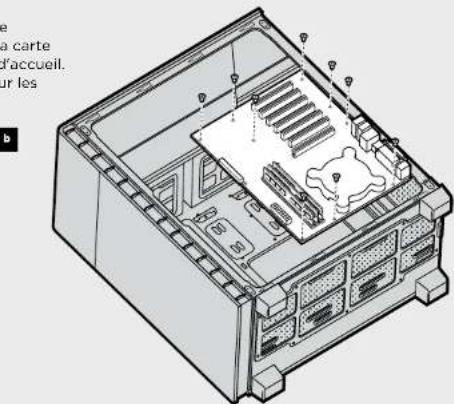

2. Installation de la carte mère

Encienchez la plaque de protection des E/S de la carte mère dans la découvert d'accueil. Aligné la carte mère sur les picots du boltier.

Serrez les vis incluses.

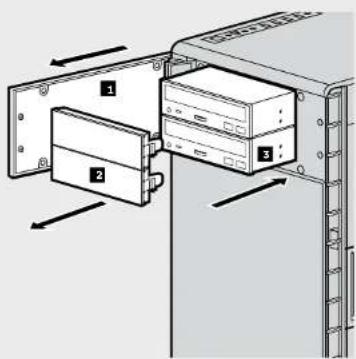

3. Installation d'un lecteur 5.25"

1. Ouvrez la trappe avant.
2. Retirrez la protection de la baié 5.25".
3. Inserez le lecteur 5.25" dans la baie par I'avant jusqu'ce que le loquet s'enclenche, immobilisant ainsi le lecteur.

Remarque: Pour-retirer le lecteur, poussé la langueue sans outil pour le libéré, puis faites-le glisser vers le'exterieur par l'avant.

CARBIDE SERIES 600

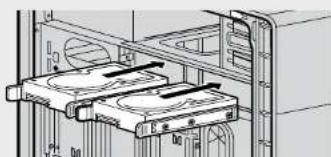

4. Installation des HDD

Etape 1 - Positionnez le lecteur sur le plateau pour lecteur 3.5".

Étape

Etape 2 - Faites glisser le lecteur sur le rail dans la cage HDD depuis l'arrêt de la carte-méro, comme indiqué.

Étape 2

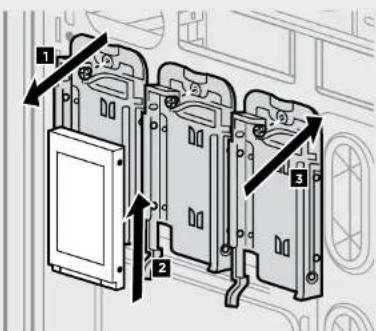

5. Installation des SSD

1. Retrez les vis pour libérer le plateau pour lector par l'arriere du plateau de carte mère.
2. Faibles glisser le lecteur 2.5^ sur le plateau jusqu'à co qu'il s'enclenche à son emplissement.
3. Rattachez le plateau pour lecteur à l'arrête du plateau de la carte mère.

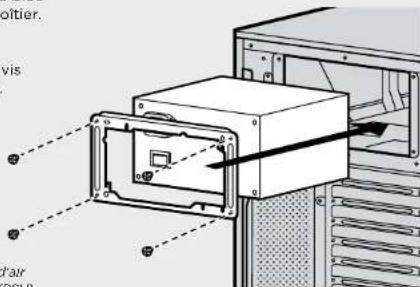

6. Installation du bloc d'alimentation

Retireez les vis à serrage à main qui fixe le support de montage du bloc d'alimentation à l'arrière du boltier.

Fixez le support au bloc d'alimentation au moyen des vis (fournies avec l'alimentation).

Faites glisser le bloc d'alimentation à l'intérieur depuis l'arriere du bottier.

Replacez les vis a serrage a main pour fixer le support au boitier.

Remonque: Pour garantir un flux d'air approprié, le bloc d'alimentation (PSU) doit être instilé avec le ventilateur ortoncé vers la bas

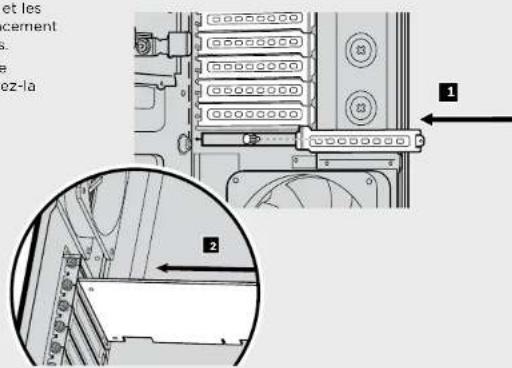

7.Installation des cartes PCI-E/PCI

1. Retirez les vis à serrage à main et les capots d'emplacement correspondants.
2. Installez la carte d'extension et fixez-la avec les vis.

CARBIDE SERIES 600

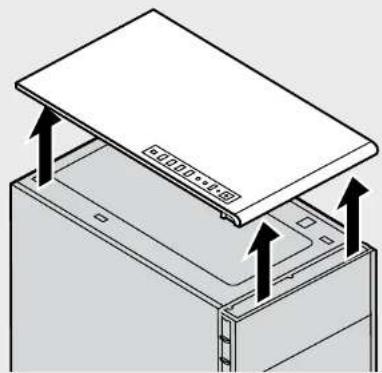

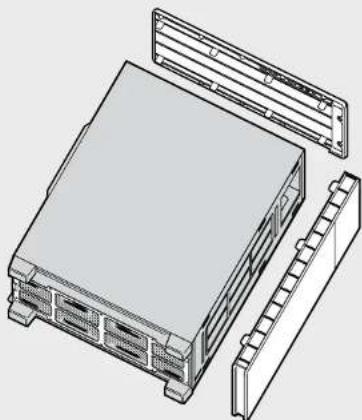

8. Retrait des panneaux frontal et supérieur

Depuis l'intérieur du boitier,
poussez delicatement les
languettes qui verruillon
l'avant ou le dessus du boitier,
puis tirez doucement vers
l'extérieur.

Répérez l'opération pour les six (6) languettes du panneau avant ou les huit (8) languettes du panneau supérieur.

Pour romplacer les pannaux, appuyez simplement dessus pour les remettre en place doucement.

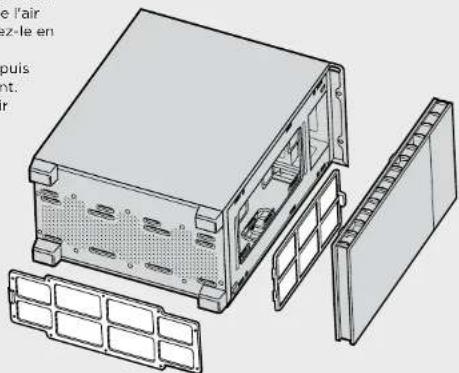

9.Nettoyage des filtres a poussiere

Retirez le filtré à poussière du bas, nettoyez-le avec de l'air comprime, puis remettez-le en place.

Retiree the capot avant, puis le filtre a possiere avant. Nettoyez-le avec de l'air comprime, pals remetteze-le en place.

10. Raccordement du contrôleur de ventilateur

1. Raccordez le connecteur d'alimentation SATA au cable du bloc d'alimentation SATA.
2. Raccordez le connecteur de ventilateur à 3 ou 4 broches à la fiche de ventilateur du boitier.
3. Appuyez sur la touche de selection de vitesse du ventilateur située sur cette chassiis pour changer la vitesse du ventilateur.

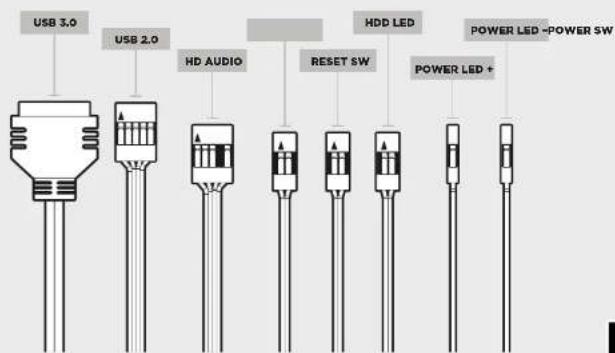

11. Installation des connecteurs E/S avant

Consultez le manuel de la carte mère pour plus d'informations sur l'emplacement des connecteurs et des broches de sortie du panneau avant.

CARBIDE SERIES 600

Foire aux questions

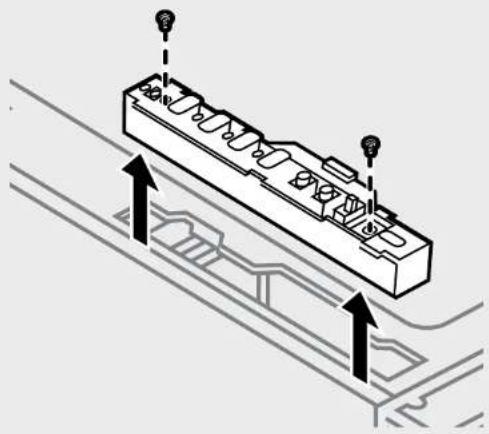

1. Comment retirer le panneau d'E/S?

Retirez le panneau supérieur, comme spécifie à l'etape 8:

tretirez les vis, puis tirez doucement le panneau d'E/S vers le haut:

1. La polarité est-elle importante pour l'algorithmation du panneau d'E/S et le cavalier de réinitialisation ?
   Non, uniquely pour les connecteurs à DEL.

2. À qui dispos-je m'adresser si mon boitier est endommage à l'arrivée ou lorsqu'un ventilateur ne fonctionné plus?

Veuiliez you rendre sur le site corsair.force.com et demandez une RMA (autorisation de retard de marchandise) pour que nous puissions remplaçar la ou les pieces endormagées.

1. Où puis-je monter un ventilateur?

Montage pour ventilateur Emplacements
Avant x2 120mm/140mm
Haut x
Amérique x1 120mm/140mm
Bas x3 120mm, x2 140mm
Coût x
Milleux x

Pour en savoir plus sur ce boitier, veillez vous rendre sur corsair.com à la page des produits
