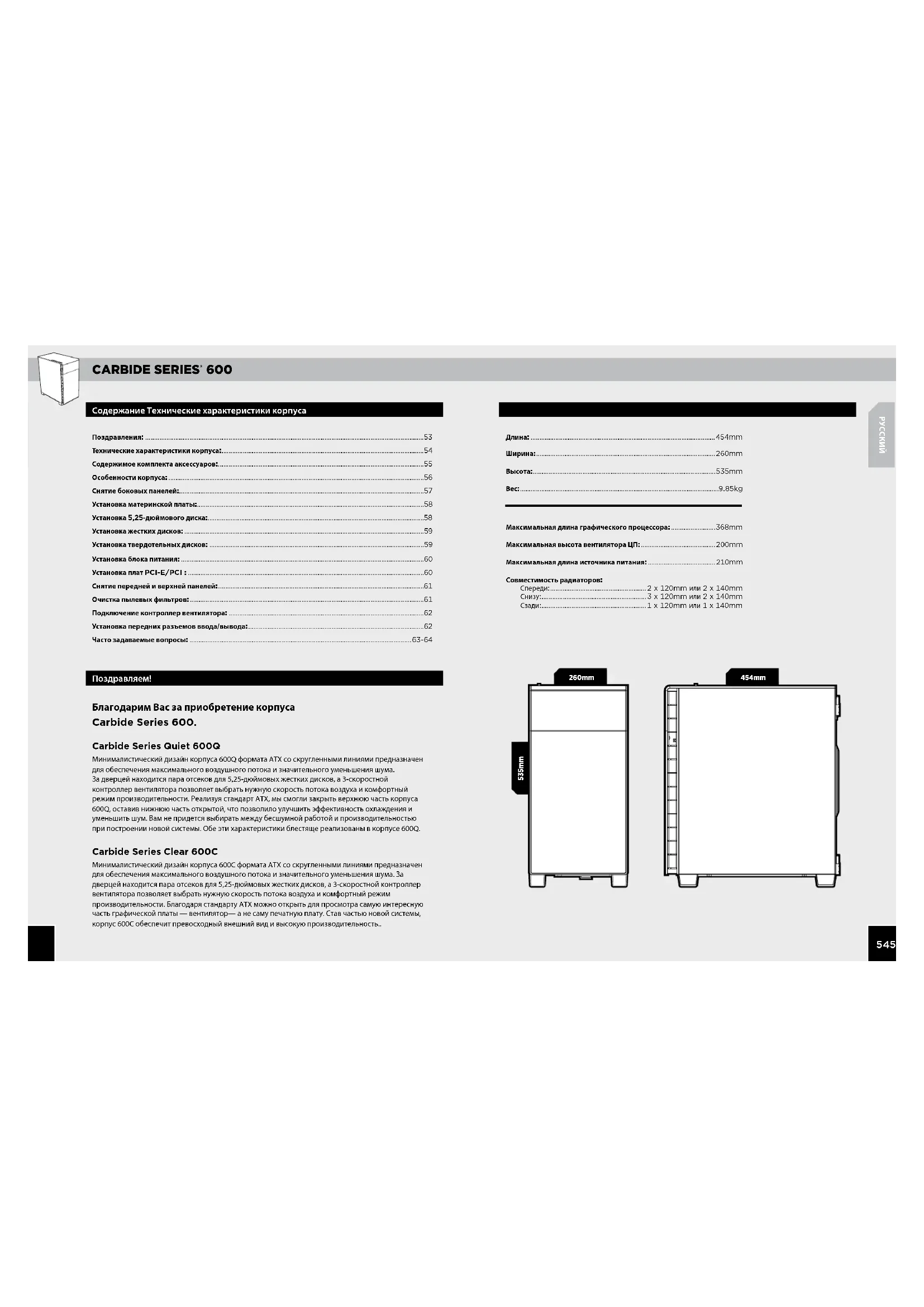

Содержание Технические характеристики корпуса Поздравляем! Поздравления: ............................................................................................................................................................. Технические характеристики корпуса: .................................................................................................................. Содержимое комплекта аксессуаров: .................................................................................................................... Особенности корпуса: ................................................................................................................................................ Снятие боковых панелей: .......................................................................................................................................... Установка материнской платы: ................................................................................................................................ Установка -дюймового диска:.......................................................................................................................... Установка жестких дисков: ....................................................................................................................................... Установка твердотельных дисков: ......................................................................................................................... Установка блока питания: ......................................................................................................................................... Установка плат PCI-EPCI: ..................................................................................................................................... Снятие передней и верхней панелей: .................................................................................................................... Очистка пылевых фильтров: .................................................................................................................................... Подключение контроллер вентилятора: .............................................................................................................. Установка передних разъемов ввода/вывода: ................................................................................................... Часто задаваемые вопросы: .............................................................................................................................- Благодарим Вас за приобретение корпуса Carbide Series 600. Длина: ........................................................................................................mm Ширина: .....................................................................................................mm Высота: .......................................................................................................mm Вес: ................................................................................................................kg Максимальная длина графического процессора: .........................mm Максимальная высота вентилятора ЦП: .......................................... mm Максимальная длина источника питания: ...................................... mm Совместимость радиаторов: Спереди ...................................................... xmmилиxmm Снизу ........................................................... xmmилиxmm Сзади ........................................................... xmmилиxmm 535mm454mm Carbide Series Quiet 600Q Минималистический дизайн корпуса 600Q формата ATX со скругленными линиями предназначен для обеспечения максимального воздушного потока и значительного уменьшения шума. За дверцей находится пара отсеков для 5,25-дюймовых жестких дисков, а 3-скоростной контроллер вентилятора позволяет выбрать нужную скорость потока воздуха и комфортный режим производительности. Реализуя стандарт ATX, мы смогли закрыть верхнюю часть корпуса 600Q, оставив нижнюю часть открытой, что позволило улучшить эффективность охлаждения и уменьшить шум. Вам не придется выбирать между бесшумной работой и производительностью при построении новой системы. Обе эти характеристики блестяще реализованы в корпусе 600Q. Carbide Series Clear 600C Минималистический дизайн корпуса 600C формата ATX со скругленными линиями предназначен для обеспечения максимального воздушного потока и значительного уменьшения шума. За дверцей находится пара отсеков для 5,25-дюймовых жестких дисков, а 3-скоростной контроллер вентилятора позволяет выбрать нужную скорость потока воздуха и комфортный режим производительности. Благодаря стандарту ATX можно открыть для просмотра самую интересную часть графической платы — вентилятор— а не саму печатную плату. Став частью новой системы, корпус 600C обеспечит превосходный внешний вид и высокую производительность.. 260mm РУССКИЙCARBIDE SERIES

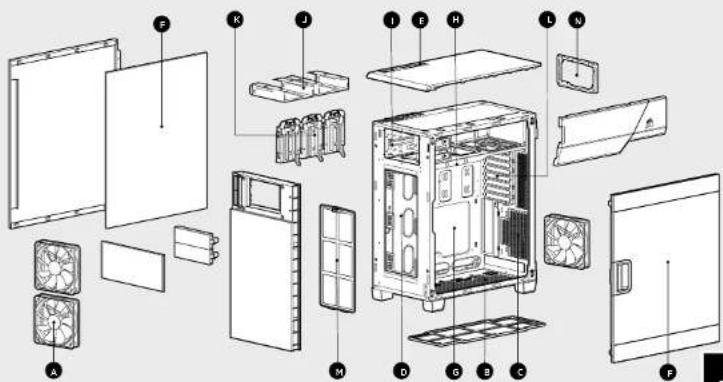

Особенности корпуса Содержимое комплекта аксессуаров

(x3) Вентиляторы Corsair AF140L, входят в комплект поставки Места для установки нижнего тройного (120mm) или двойного (140mm) вентиляторов, совместимые с радиаторами 240/280/360mm Место для установки заднего вентилятора 120/140mm, совместимое с вентиляторами или радиаторами 120/140mm, Место для установки переднего двойного вентилятора 120/140mm, совместимое с радиаторами 240/280mm, (x2) USB 3.0, (x2) USB 2.0, наушники/микрофон, трехскоростной контроллер вентилятора, питание/сброс (600Q): Шумопоглощающая боковая панель (600C): Полностью прозрачная боковая акриловая дверца Вырез для вентилятора процессора Встроенные вырезы для кабелей с прокладками (x2) Безотверточные отсеки для оптических приводов (x2) Безотверточные отсеки для устанавливаемых в верхней части 3,5-дюймовых дисков (x3) Безотверточные отсеки для устанавливаемых в задней части 2,5-дюймовых дисков (x8) Разъемы расширения Съемные пылевые фильтры — передний и нижний Монтажный кронштейн блока питания

Длинные винты для вентиляторов Короткие винты для вентиляторов Кабельные стяжки x10 x28x1 Винты для материнской платы или жестких

Винты для твердотельных накопителей или оптических дисков Опорные изолирующие винты для материнской

3. Установка 5,25-дюймового диска

2. Установка материнской платы

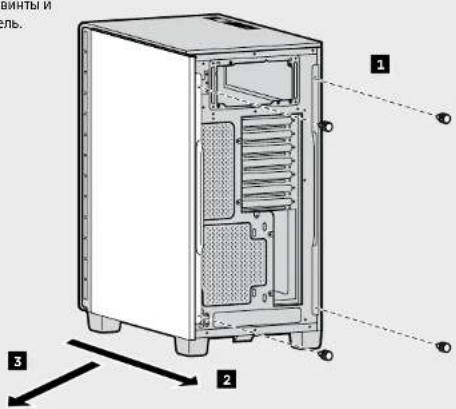

1. Снятие боковых панелей (600Q)

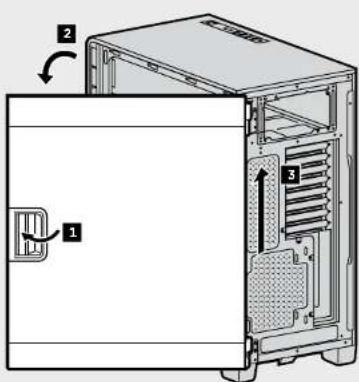

1. Снятие боковых панелей (600C)

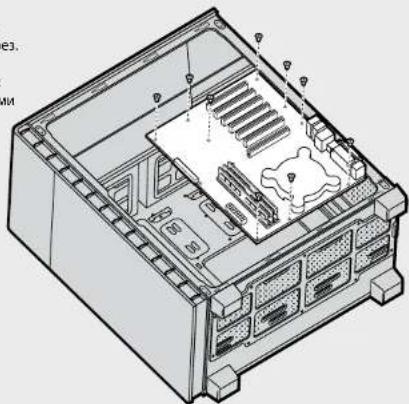

Потяните фиксатор, чтобы освободить акриловую боковую панель, затем поднимите панель с петли.Вставьте заглушку портов ввода-вывода материнской платы в вырез.Выровняйте материнскую плату с опорными изолирующими винтами на корпусе.Закрепите плату входящими в комплект винтами.Отверните барашковые винты и наклоните боковую панель. 600C STEP1

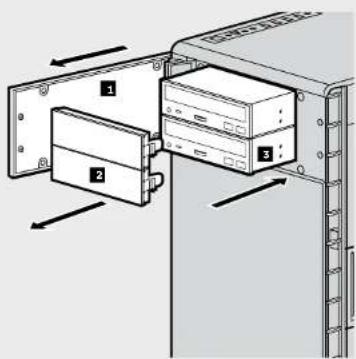

1. Откройте переднюю дверцу. 2. Снимите заглушку 5,25-дюймового отсека.

3. Вставляйте 5,25-дюймовый диск в

отсек для дисков спереди, пока он не зафиксируется защелками; отвертка не требуется. Примечание. Для снятия диска, нажмите на язычок, чтобы освободить диск, и сдвиньте его вперед. РУССКИЙCARBIDE SERIES

60597. Установка плат PCI-E/PCI6. Установка блока питания5. Установка твердотельных дисков4. Установка жестких дисковДействие 1 – поместите диск в отсек для 3,5-дюймовых дисков.Действие 2 – задвиньте диск и блок направляющих в отсек для жестких дисков за материнской платой, как показано на рисунке.Действие 1

Действие 2Отверните барашковые винты, которыми закреплен монтажный кронштейн блока питания в задней части корпуса.Закрепите блок питания на кронштейне, используя винты (входят в комплект поставки блока питания).Задвиньте блок питания в заднюю панель корпуса.Закрепите кронштейн на корпусе барашковыми винтами.Примечание. Для обеспечения правильного потока воздуха необходимо установить блок питания вентилятором вниз.

1. Отверните барашковые винты и снимите заглушки разъемов. 2. Установите плату расширения и закрепите ее барашковым винтом.1. Отверните винты, чтобы отделить дисковый отсек от задней части отсека материнской платы. 2. Задвигайте 2,5-дюймовый диск в отсек до фиксации на месте. 3. Снова прикрепите дисковый отсек к задней части отсека материнской платы. 600C_600Q Step 5

11. Установка передних разъемов ввода/вывода

10. Подключение контроллера вентилятора

1. Подключите разъем питания SATA к кабелю питания SATA на блоке питания. 2. Подключите 3-или 4-контактный разъем вентилятора к разъему вентилятора корпуса. 3. Для выбора скорости вентилятора нажмите переключатель выбора скорости.

9. Очистка пылевых фильтров

8. Снятие передней и верхней панелей

С внутренней стороны корпуса осторожно нажмите на язычки, которыми крепиться передняя или верхняя панель к корпусу, и осторожно выдвиньте наружу. Повторите это действие для всех шести (6) язычков передней панели или восьми (8) язычков верхней панели.Чтобы установить панели на место, просто медленно нажимайте на них.Снимите нижний пылевой фильтр, как показано на рисунке, очистите его с помощью сжатого воздуха и установите на место.Снимите переднюю панель, затем передний пылевой фильтр. Очистите его сжатым воздухом и установите на место.

USB 3.0HD AUDIOUSB 2.0RESET SWPOWER LED +POWER LED –POWER SWHDD LEDРУССКИЙРасположение разъемов и контактов для передней панели см. в руководстве по материнской плате.CARBIDE SERIES

Часто задаваемые вопросы

1. Как снять панель ввода-вывода?

Снимите верхнюю панель в соответствии с инструкциями в действии 8: затем отверните винты и осторожно потяните панель ввода-вывода вверх:2. Имеет ли значение полярность при использовании разъема питания и сброса на панели ввода-вывода? Нет, она важна только для светодиодных разъемов.3. К кому следует обратиться, если корпус получен поврежденным или один из вентиляторов больше не работает? Перейдите на сайт corsair.force.com и запросите разрешение на возврат материалов (RMA), чтобы мы смогли заменить поврежденные части.4. Где можно установить вентилятор?Дополнительную информацию об этом корпусе см. на странице продукта сайта corsair.comРасположение мест для монтажа вентиляторовПередняя сторонаx2 120mm/140mmВерхняя сторона Задняя сторонаx1 120mm/140mmНижняя сторонаx3 120mm, x2 140mmБоковая сторона Средняя часть
