使用説明書 Carbide Clear 600C CORSAIR

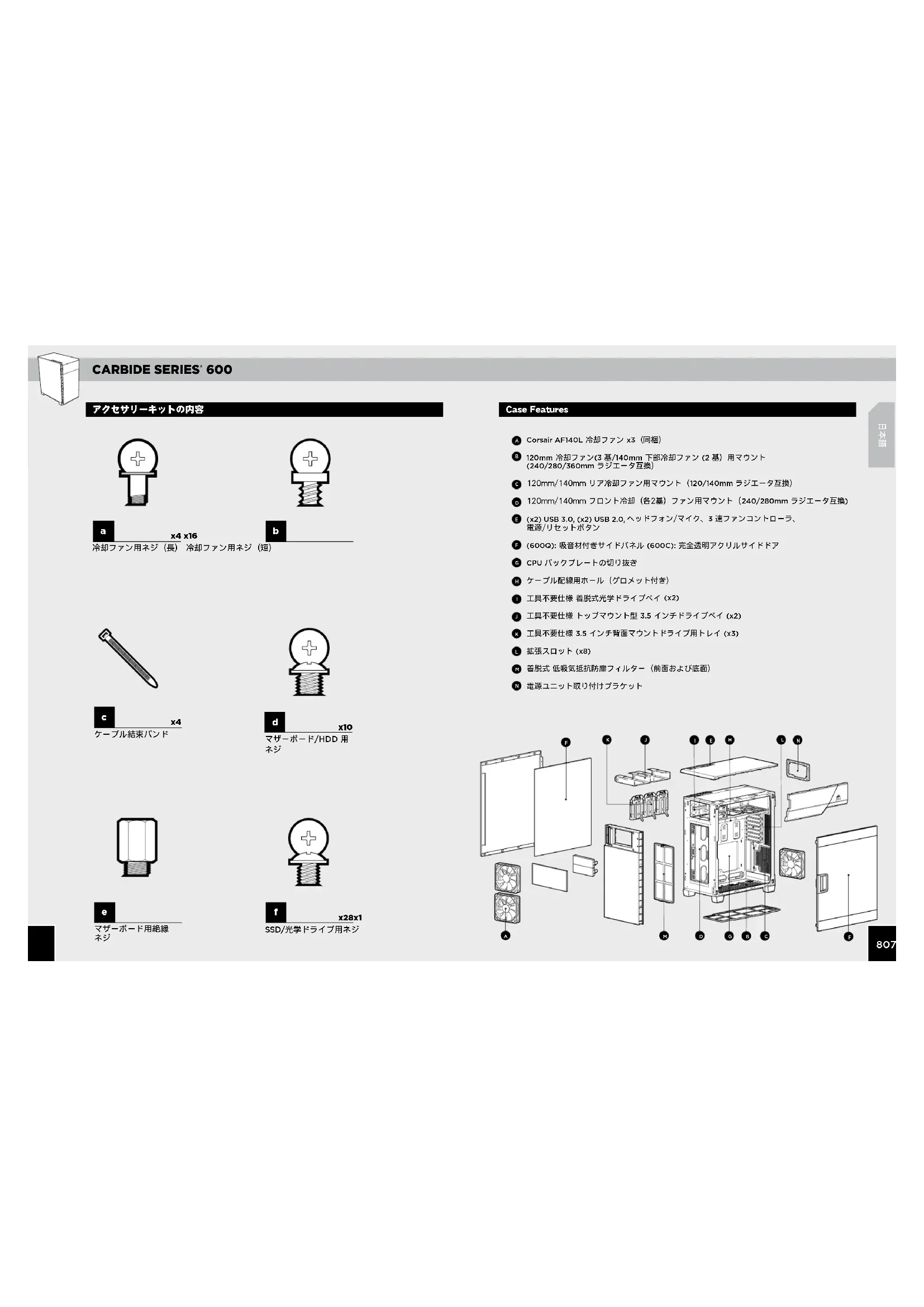

Case Features アクセサリーキットの内容 Corsair AF140L 冷却ファン x3(同梱) 120mm 冷却ファン(3 基/140mm 下部冷却ファン (2 基)用マウント (240/280/360mm ラジエータ互換) 120mm/140mm リア冷却ファン用マウント( 120/140mm ラジエータ互換) 120mm/140mm フロント冷却(各2基)ファン用マウント( 240/280mm ラジエータ互換)(x2) USB 3.0, (x2) USB 2.0, ヘッドフォン/マイク、3 速ファンコントローラ、

(600Q): 吸音材付きサイドパネル (600C): 完全透明アクリルサイドドアCPU バックプレートの切り抜き

ケーブル配線用ホール(グロメット付き) 工具不要仕様 着脱式光学ドライブベイ (x2) 工具不要仕様 トップマウント型 3.5 インチドライブベイ (x2) 工具不要仕様 3.5 インチ背面マウントドライブ用トレイ (x3) 拡張スロット (x8) 着脱式 低吸気抵抗防塵フィルター(前面および底面) 電源ユニット取り付けブラケット

冷却ファン用ネジ(長) 冷却ファン用ネジ(短)

x10 x28x1 マザーボード/HDD 用

3. 5.25 インチドライブの取り付け

1. サイドパネルの取り外し (600Q)

1. サイドパネルの取り外し (600C)

ラッチを引いてアクリルサイドパネルを外し、次にヒンジからパネルを持ち上げます。切り欠きに、マザーボードの I/O シールドをはめ込みます。マザーボードをケースの絶縁ネジ穴に合わせます。付属のネジで固定します。蝶ネジを外し、 サイドパネルを傾けます。 600C STEP1

1. フロントドアを開きます。 2. 5.25 インチベイシールドを取り外します。 3. ドライブベイに 5.25 インチドラ イブを前方から挿入します。工具 不要仕様のラッチがカチッという 音がするまで差し込み、ドライブ を固定します。

注:ドライブを取り外すには、工具不要仕 様のタブを押してドライブの固定を解除 し、前面から引き出します。 日本語CARBIDE SERIES

7. PCI-E/PCI カードの取り付け6. 電源ユニットの取り付け5. SSD の取り付け4. HDD の取り付けステップ 1 – 3.5 インチドライブトレイにドライブを挿入します。ステップ 2 – 図に示すように、マザーボードの後ろから HDD ケージにドライブとレールアセンブリを挿入します。ステップ 1

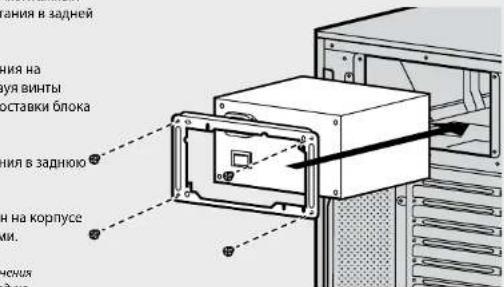

ステップ 2ケースの背面にブラケットを取り付け、電源ユニット固定用ネジを外します。ネジ(電源に付属)を用い、ブラケットを電源ユニットに取り付け ケースの背面に電源ユニットを挿入します。ケースにブラケットを固定しながら、ネジを交換してください。注:電源ユニットのファンは、 適切な通気を確保するため下向きに取り付ける必要があります。

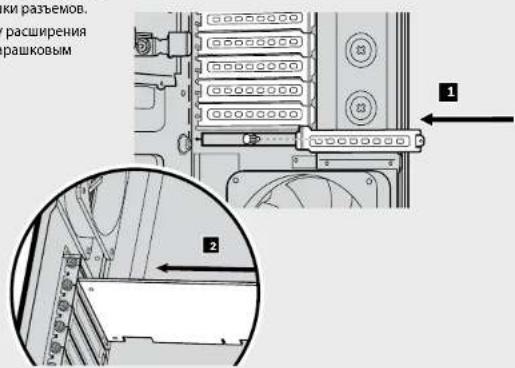

1. 蝶ネジと、それに対応するスロットカバーを取り外しま

2. 拡張カードを取り付けて、 蝶ねじで固定します。1. マザーボードトレイの背面からドライブトレイを引き出すには、ネジを取り外します。 2. トレイに 2.5 インチドライブを挿入し、所定の位置にカチッと収まるようにします。3. マザーボードトレイの背面にドライブトレイを取り付けま

11. フロント I/O コネクタの取り付け

1. SATA 電源コネクタを、電源ユニットの SATA 電源に接続します。 2. 3 ピンまたは 4 ピンファンコネクタをケースファンヘッダーに接続します。3. ケースのファン速度切り替えボタンを押し、ファン速度を切り替えます。フロントパネルのヘッダーの場所とピン配列は、マザーボードのマニュアルを確認してください。

8. フロントパネルとトップパネルの取り外し

ケースの内側から、フロントやトップをケースに固定しているタブを慎重に押し、ゆっくり外側に引き出します。 フロントパネル用タブ (6 個) やトップパネル用タブ (8 個) についても、同じ作業を繰り返します。パネルを交換するには、ゆっくりと元の位置に押し戻します。図に示すように、底部用ダストフィルターを外し圧縮空気で清掃した後に、再度取り付けます。フロントパネルとフロントダストフィルターを取り外し、圧縮空気で清掃してから元の位置に取り付けてください。

1. I/O パネルの取り外し方を教えてください。 ステップ 8 でも説明したように、トップパネルを外してからネジを外し、I/O パネルをゆっくりと上向きに引き出します。:2. I/O パネルの電源とリセットヘッダーで極性は重要ですか? いいえ。LED のヘッダーでのみ重要です。3. 破損したケースを受け取ったか、またはファンの一つが動作しない場合、誰に連絡すべきですか? Corsair.force.com にアクセスして、当社が破損した部品を交換できるよう、RMA を依頼します。4. どこにファンを搭載できますか?このケースに関する詳細は、corsair.com の製品ページにアクセスしてくだ
