MANUAL DE USUARIO Carbide Clear 600C CORSAIR

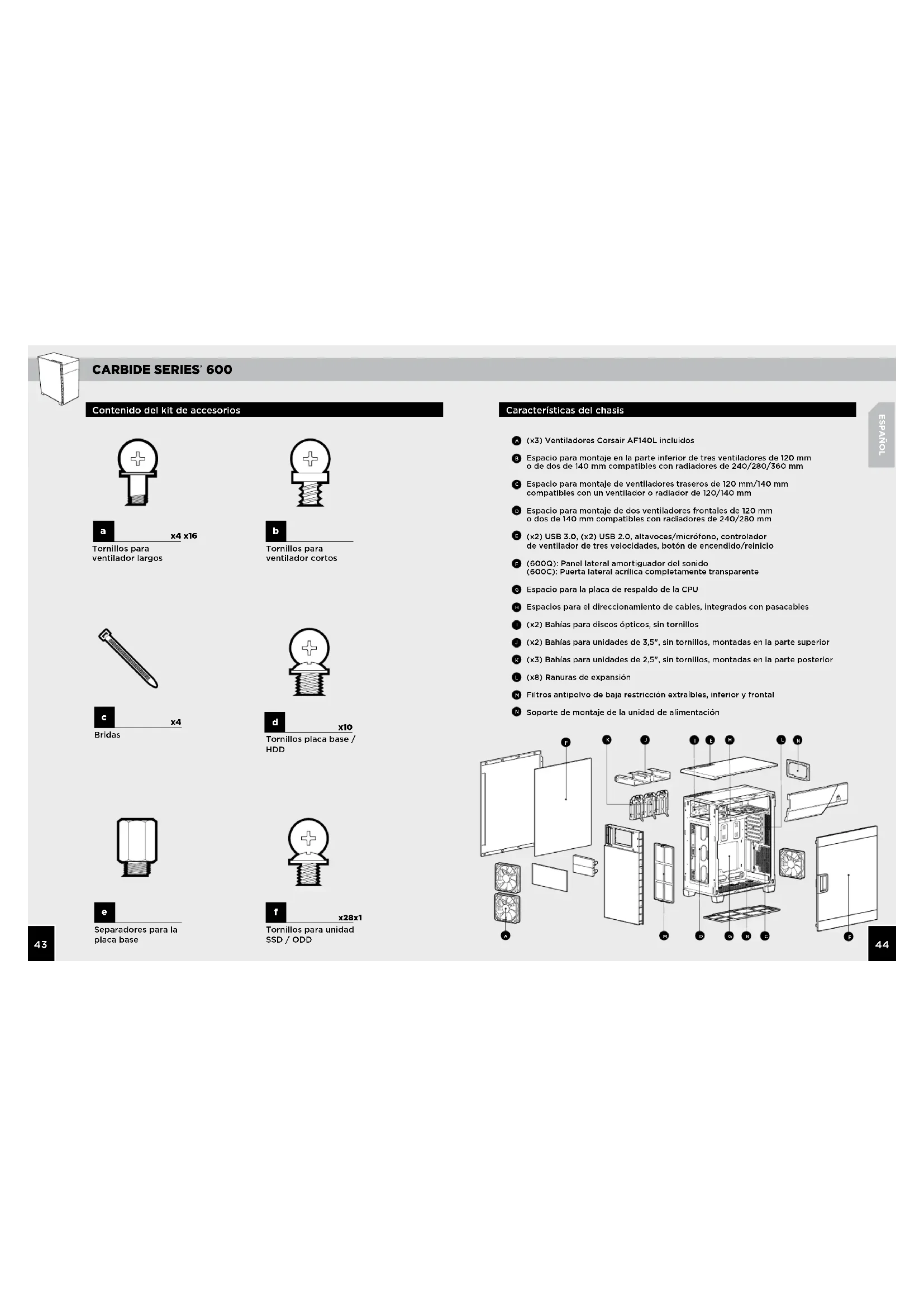

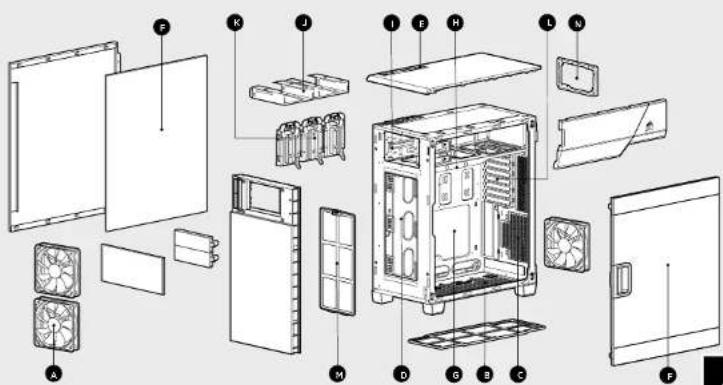

Características del chasis Contenido del kit de accesorios

ESPAÑOL (x3) Ventiladores Corsair AF140L incluidos Espacio para montaje en la parte inferior de tres ventiladores de 120 mm o de dos de 140 mm compatibles con radiadores de 240/280/360 mm Espacio para montaje de ventiladores traseros de 120 mm/140 mm compatibles con un ventilador o radiador de 120/140 mm Espacio para montaje de dos ventiladores frontales de 120 mm o dos de 140 mm compatibles con radiadores de 240/280 mm (x2) USB 3.0, (x2) USB 2.0, altavoces/micrófono, controlador de ventilador de tres velocidades, botón de encendido/reinicio (600Q): Panel lateral amortiguador del sonido (600C): Puerta lateral acrílica completamente transparente Espacio para la placa de respaldo de la CPU Espacios para el direccionamiento de cables, integrados con pasacables (x2) Bahías para discos ópticos, sin tornillos (x2) Bahías para unidades de 3,5", sin tornillos, montadas en la parte superior (x3) Bahías para unidades de 2,5", sin tornillos, montadas en la parte posterior (x8) Ranuras de expansión Filtros antipolvo de baja restricción extraíbles, inferior y frontal Soporte de montaje de la unidad de alimentación

Tornillos para ventilador largos Tornillos para ventilador cortos Bridas x10 x28x1 Tornillos placa base / HDD Tornillos para unidad SSD / ODD Separadores para la placa base a b

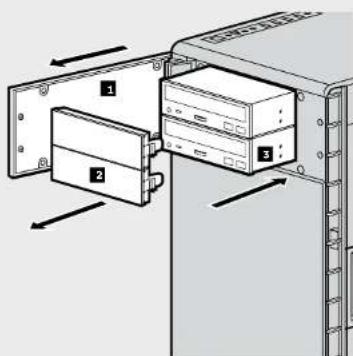

3. Instalación de una unidad de 5,25”

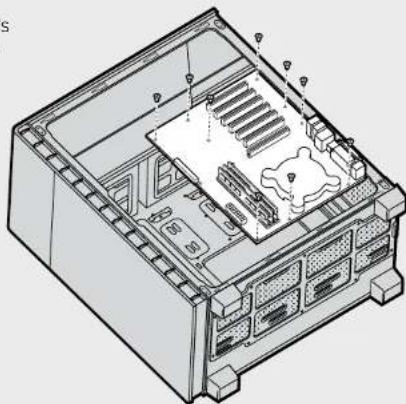

2. Instalación de la placa base

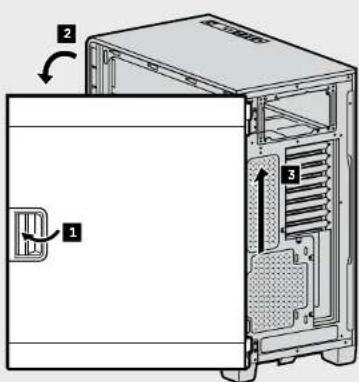

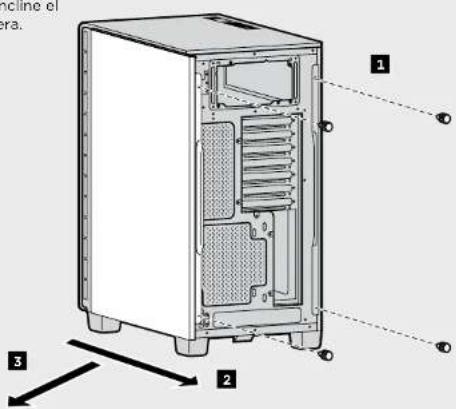

Tire del enganche para soltar el panel lateral acrílico y después suelte el panel de la bisagra.Introduzca el protector de E/S de la placa base en el orificio preperforado.Alinee la placa base con los separadores de la caja.Asegure todo con los tornillos incluidos.Retire los tornillos e incline el panel lateral hacia fuera. 600C STEP1

1. Abra la puerta delantera. 2. Retire el protector de la bahía de 5,25". 3. Inserte la unidad de 5,25" en la bahía correspondiente de la parte frontal hasta que el enganche haga clic, lo que indica que la unidad está fija. Nota: Para extraer la unidad, empuje la pestaña, que no precisa de tornillos, para soltar la unidad y sacarla de la parte delantera.

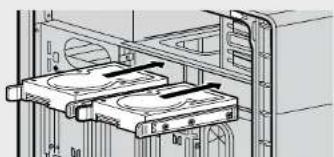

48477. Instalación de las tarjetas PCI-E/PCI(s)6. Instalación de la fuente de alimentación5. Instalación de las unidades SSD4. Instalación de las unidades HDDPaso 1 – Coloque la unidad en la bandeja correspondiente de 3,5".Paso 2 – Deslice la unidad y el conjunto de raíles en la bahía para HDD desde detrás de la placa madre, tal como se muestra.Paso 1

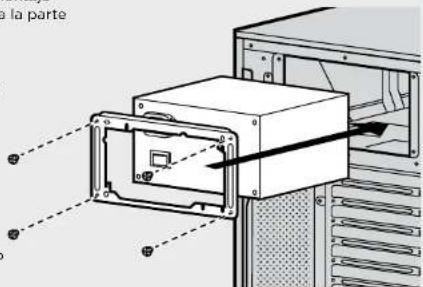

Paso 2Retire los tornillos de ajuste manual que aseguran el soporte de montaje de la fuente de alimentación a la parte posterior del chasis.Fije el soporte a la fuente de alimentación con los tornillos (incluidos con la fuente de alimentación).Deslice la fuente de alimentación en la parte trasera del chasis.Vuelva a colocar los tornillos de ajuste manual, asegurando el soporte al chasis.Nota: La PSU debe instalarse con el ventilador dirigido hacia abajo, para garantizar un flujo de aire adecuado.

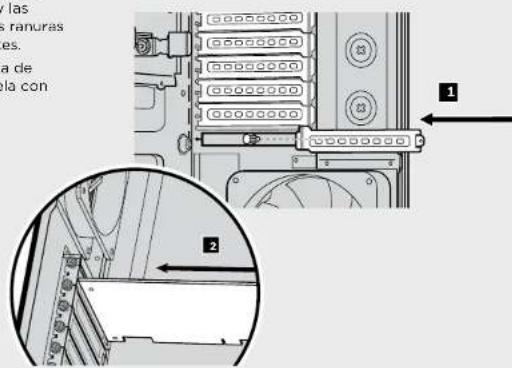

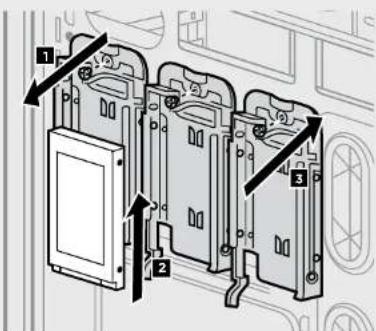

1. Retire los tornillos de ajuste manual y las cubiertas de las ranuras correspondientes. 2. Instale la tarjeta de expansión y fíjela con los tornillos.1. Retire los tornillos para soltar la bandeja de la unidad desde la parte posterior de la bandeja de la placa base. 2. Deslice la unidad de 2,5" en la bandeja hasta que se ajuste firmemente en su sitio. 3. Vuelva a colocar la bandeja de la unidad desde la parte posterior de la bandeja de la placa base. 600C_600Q Step 5

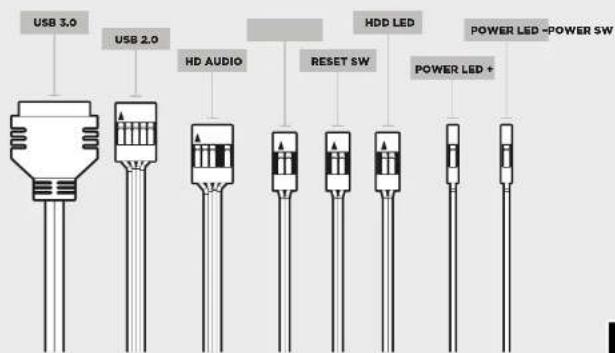

11. Instalación de los conectores de E/S frontales

10. Conexión del controlador del ventilador

1. Conecte el conector de alimentación SATA a cable de alimentación PSU SATA. 2. Conecte el conector del ventilador de 3 o 4 clavijas al cabezal del ventilador de caja. 3. Presione el selector de velocidad del ventilador en la caja para cambiar la velocidad del ventilador.

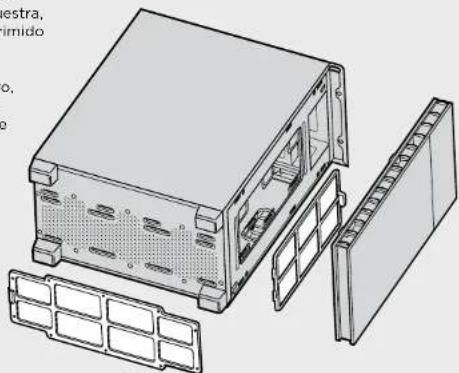

9. Limpieza de los filtros antipolvo

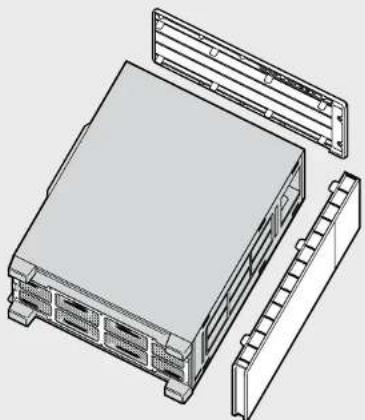

8. Extracción del frontal delantero y superior

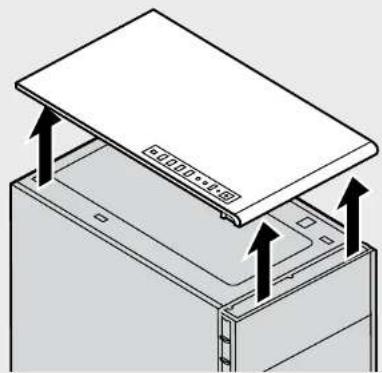

Desde el interior del chasis, empuje cuidadosamente las pestañas que asegurar la parte superior o frontal al chasis, y tire suavemente hacia fuera. Repita este procedimiento en las seis (6) pestañas para el panel frontal o en las ocho (8) pestañas para el panel superior.Para volver a colocar los paneles, solo hay que presionarlos en su sitio con suavidad.Extraiga el filtro antipolvo inferior, tal como se muestra, límpielo con aire comprimido y vuelva a colocarlo.Retire el panel delantero, retire el filtro antipolvo frontal, límpielo con aire comprimido y vuelva a colocarlo.

USB 3.0HD AUDIOUSB 2.0RESET SWPOWER LED +POWER LED –POWER SWHDD LEDESPAÑOLConsulte el manual de la placa base para obtener instrucciones sobre las ubicaciones de los cabezales del panel frontal y de las clavijas.CARBIDE SERIES

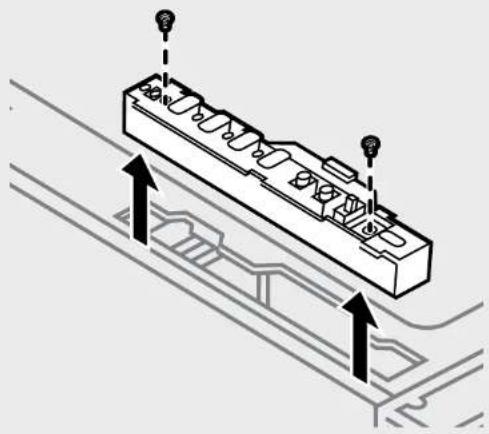

Preguntas más frecuentes 1. ¿Cómo extraigo el panel de E/S? Extraiga el panel superior, tal como se ha indicado en el paso 8: quite los tornillos y suavemente empuje el panel de E/S hacia arriba:2. ¿Hay que tener en cuenta la polaridad con la alimentación y el cabezal de restablecimiento del panel de E/S? No, solo los cabezales LED.3. ¿Con quién debo ponerme en contacto si recibo mi chasis dañado o si uno de los ventiladores ya no funciona? Vaya a corsair.force.com y solicite un RMA para que podamos reemplazar las piezas dañadas.4. ¿Dónde puedo montar un ventilador?Para obtener más información acerca de este chasis, visite la página del producto en corsair.com

ESPAÑOLPuntos de montaje para ventiladoresParte frontal x2 120mm/140mmParte superior xParte posterior x1 120mm/140mmParte inferior x3 120mm, x2 140mmLateral xParte central xCARBIDE SERIES
