BEDIENUNGSANLEITUNG Carbide Clear 600C CORSAIR

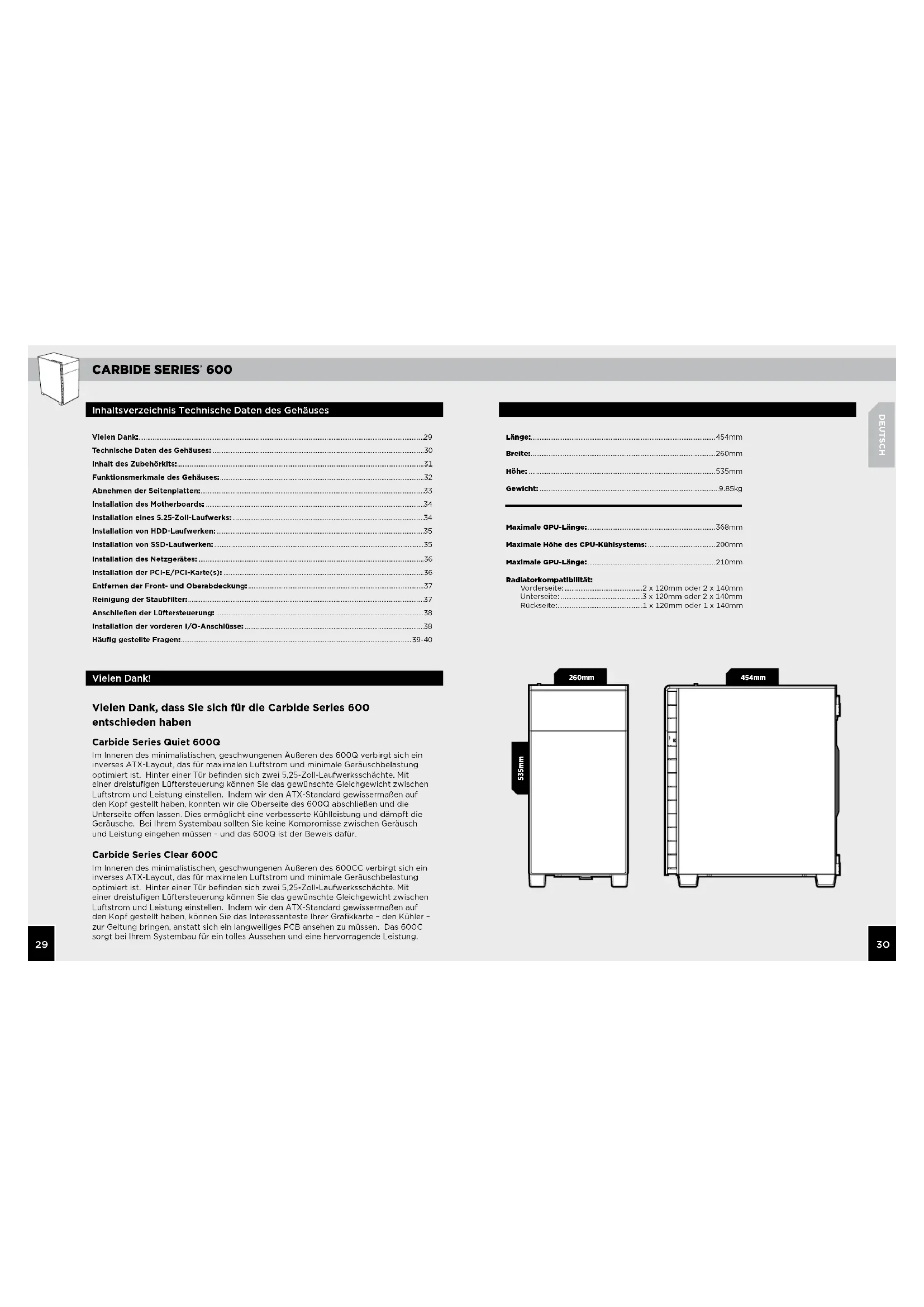

DEUTSCH Inhaltsverzeichnis Technische Daten des Gehäuses Vielen Dank! VielenDank................................................................................................................................................................. TechnischeDatendesGehäuses ....................................................................................................................... InhaltdesZubehörkits ........................................................................................................................................... FunktionsmerkmaledesGehäuses ................................................................................................................... AbnehmenderSeitenplatten .............................................................................................................................. InstallationdesMotherboards ........................................................................................................................... Installationeines-Zoll-Laufwerks ............................................................................................................ InstallationvonHDD-Laufwerken ..................................................................................................................... InstallationvonSSD-Laufwerken ...................................................................................................................... InstallationdesNetzgerätes ............................................................................................................................... InstallationderPCI-EPCI-Karte(s) ................................................................................................................. EntfernenderFront-undOberabdeckung ................................................................................................... ReinigungderStaubfilter ..................................................................................................................................... AnschließenderLüftersteuerung ..................................................................................................................... InstallationdervorderenIO-Anschlüsse ..................................................................................................... HäufiggestellteFragen ..................................................................................................................................- Vielen Dank, dass Sie sich für die Carbide Series 600 entschieden haben Länge........................................................................................................mm Breite ........................................................................................................ mm Höhe .........................................................................................................mm Gewicht .....................................................................................................kg MaximaleGPU-Länge ........................................................................ mm MaximaleHöhedesCPU-Kühlsystems ......................................mm MaximaleGPU-Länge ........................................................................ mm Radiatorkompatibilität Vorderseite ............................................xmmoderxmm Unterseite ..............................................xmmoderxmm Rückseite................................................xmmoderxmm 535mm454mm260mm Carbide Series Quiet 600Q Im Inneren des minimalistischen, geschwungenen Äußeren des 600Q verbirgt sich ein inverses ATX-Layout, das für maximalen Luftstrom und minimale Geräuschbelastung optimiert ist. Hinter einer Tür befinden sich zwei 5,25-Zoll-Laufwerksschächte. Mit einer dreistufigen Lüftersteuerung können Sie das gewünschte Gleichgewicht zwischen Luftstrom und Leistung einstellen. Indem wir den ATX-Standard gewissermaßen auf den Kopf gestellt haben, konnten wir die Oberseite des 600Q abschließen und die Unterseite oen lassen. Dies ermöglicht eine verbesserte Kühlleistung und dämpft die Geräusche. Bei Ihrem Systembau sollten Sie keine Kompromisse zwischen Geräusch und Leistung eingehen müssen – und das 600Q ist der Beweis dafür. Carbide Series Clear 600C Im Inneren des minimalistischen, geschwungenen Äußeren des 600CC verbirgt sich ein inverses ATX-Layout, das für maximalen Luftstrom und minimale Geräuschbelastung optimiert ist. Hinter einer Tür befinden sich zwei 5,25-Zoll-Laufwerksschächte. Mit einer dreistufigen Lüftersteuerung können Sie das gewünschte Gleichgewicht zwischen Luftstrom und Leistung einstellen. Indem wir den ATX-Standard gewissermaßen auf den Kopf gestellt haben, können Sie das Interessanteste Ihrer Grafikkarte – den Kühler – zur Geltung bringen, anstatt sich ein langweiliges PCB ansehen zu müssen. Das 600C sorgt bei Ihrem Systembau für ein tolles Aussehen und eine hervorragende Leistung.CARBIDE SERIES

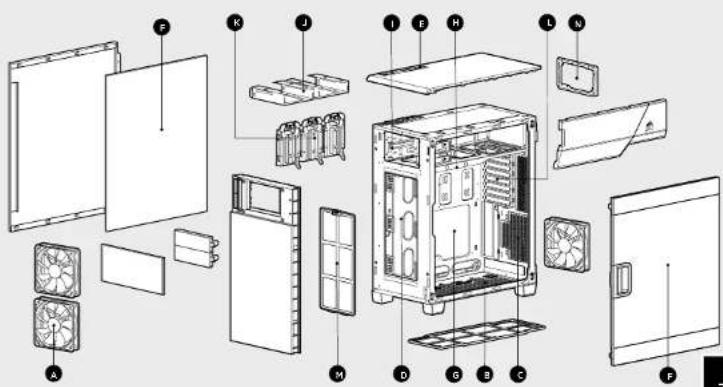

Funktionsmerkmale des Gehäuses Inhalt des Zubehörkits
DEUTSCH 3 Corsair AF140L-Lüfter inbegrien Halterungen auf Unterseite für dreifache 120 mm oder zweifache 140 mm Lüfter, mit 240/280/360 mm Radiatoren kompatibel Halterung auf Rückseite für 120/140 mm Lüfter, mit 120/140 mm Kühlern oder Radiatoren kompatibel Halterungen auf Vorderseite für zweifache 120/140 mm Lüfter, mit 240/280 mm Radiatoren kompatibel 2 USB 3.0-Anschlüsse, 2 USB 2.0-Anschlüsse, Kopfhörer/Mikrofon, dreistufige Lüftersteuerung, Stromschalter/Reset (600Q): Schalldämpfende Seitenabdeckung (600C): Seitentür aus durchsichtigem Acryl Önung für CPU-Backplate Integrierte Kabelführung mit Kabeldurchführungen 2 werkzeuglose Schächte für optische Laufwerke 2 werkzeuglose, oben befestigte 3,5-Zoll-Laufwerksschächte 3 werkzeuglose, rückwärtig befestigte 2,5-Zoll-Laufwerkseinschübe 8 Erweiterungssteckplätze Abnehmbare Staubfilter auf Vorder- und Unterseite mit geringer Drosselung Halterung für Netzteil
Lange Lüfterschrauben Kurze Lüfterschrauben Kabelbinder x10 x28x1 Mainboard / HDD- Schrauben SSD/ODD-Schrauben Mainboard Abstandsbolzen a b

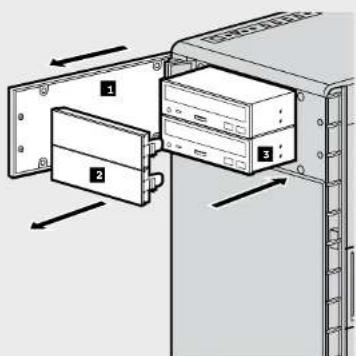

3. Installation eines 5,25-Zoll-Laufwerks
2. Installation des Motherboards

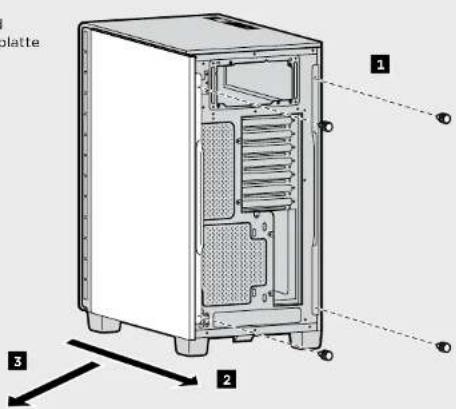

1. Abnehmen der Seitenplatten (600Q)

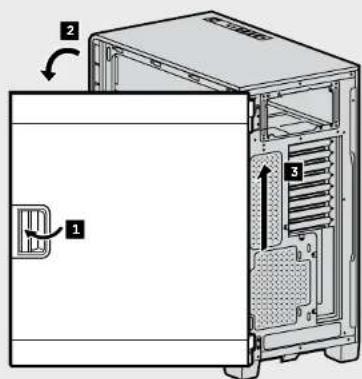

1. Abnehmen der Seitenplatten (600C)

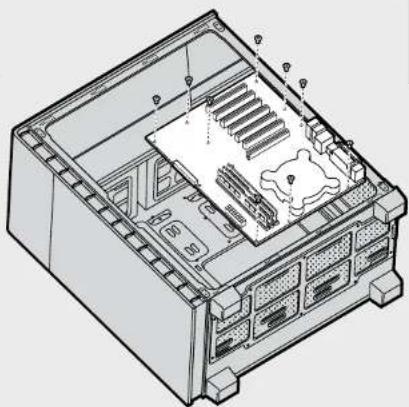

Ziehen Sie an der Verriegelung, um die Acryl-Seitenabdeckung freizugeben, und heben Sie die Abdeckung aus dem Scharnier.Lassen Sie die I/O-Blende des Motherboards in die dafür vorgesehene Önung einrasten.Richten Sie das Motherboard mit den Abstandsbolzen im Gehäuse aus.Befestigen Sie es mit den mitgelieferten Schrauben.Entfernen Sie die Rändelschrauben und neigen Sie die Seitenplatte nach außen. 600C STEP1
1. Önen Sie die Vordertür. 2. Entfernen Sie die Blende des 5,25-Zoll-Laufwerksschachts. 3. Schieben Sie das 5,25-Zoll-Laufwerk von vorne in den Schacht hinein, bis die Verriegelungsvorrichtung mit einem Klick einrastet und das Laufwerk sichert. Hinweis: Wenn Sie das Laufwerk herausnehmen möchten, drücken Sie die Zunge herunter, um das Laufwerk freizugeben, und ziehen Sie es vorne heraus DEUTSCHCARBIDE SERIES

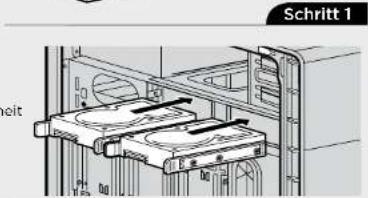

36357. Installation der PCI-E-/PCI-Karte(n)6. Installation des Netzgerätes5. Installation von SSD-Laufwerken4. Installation von HDD-LaufwerkenSchritt 1 –Schieben Sie das Laufwerk in den Einschub für 3,5-Zoll-Laufwerke.Schritt 2 – Schieben Sie das Laufwerk und die Schieneneinheit wie abgebildet hinter dem Motherboard in den HDD-Käfig.Schritt 1
Schritt 2Entfernen Sie die Rändelschrauben, mit denen die Netzteilhalterung an der Rückseite des Gehäuses befestigt ist.Befestigen Sie die Halterung mit den beim Netzteil mitgelieferten Schrauben am Netzteil.Schieben Sie das Netzteil in die Rückseite des Gehäuses.Befestigen Sie die Halterung mit den Rändelschrauben wieder am Gehäuse.Hinweis: Der Lüfter des Netzgerätes sollte zur Erzielung eines optimalen Luftstroms nach unten weisen.

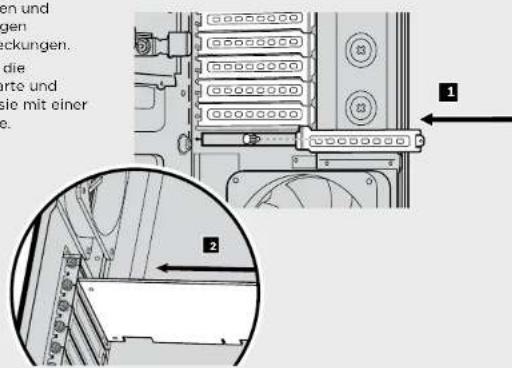

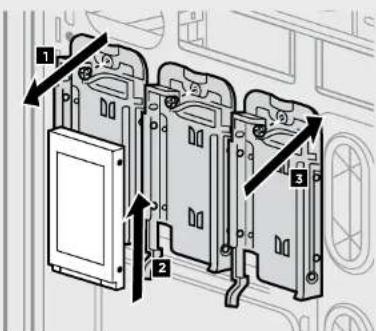

1. Entfernen Sie die Rändelschrauben und die dazugehörigen Steckplatzabdeckungen. 2. Installieren Sie die Erweiterungskarte und befestigen Sie sie mit einer Rändelschraube.1. Entfernen Sie die Schrauben, um den Laufwerkseinschub von der Rückseite des Motherboard-Einschubs zu trennen. 2. Schieben Sie das 2,5-Zoll-Laufwerk in den Einschub, bis es einrastet. 3. Befestigen Sie den Laufwerkseinschub wieder an der Rückseite des Motherboard-Einschubs. 600C_600Q Step 5

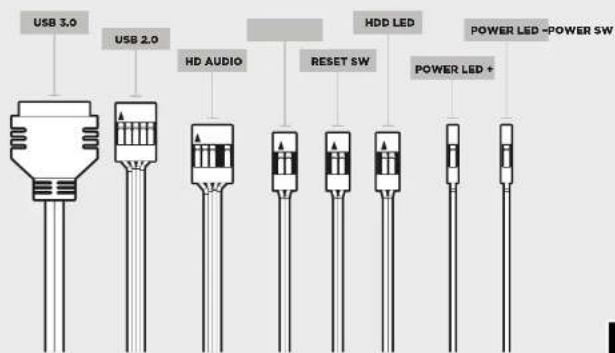

11. Installation der vorderen I/O-Anschlüsse
10. Anschließen der Lüftersteuerung
1. Schließen Sie den SATA-Netzanschluss an das SATA-Netzteilkabel an. 2. Schließen Sie den 3- oder 4-Pin-Lüfteranschluss an die Lüfterstiftleiste des Gehäuses an. 3. Drücken Sie zur Regelung der Lüftergeschwindigkeit den Auswahlschalter am Gehäuse.
9. Reinigung der Staubfilter

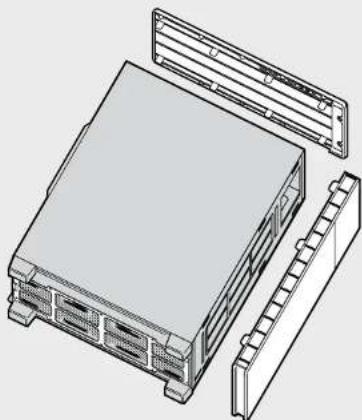

8. Entfernen der Front-und Oberabdeckung

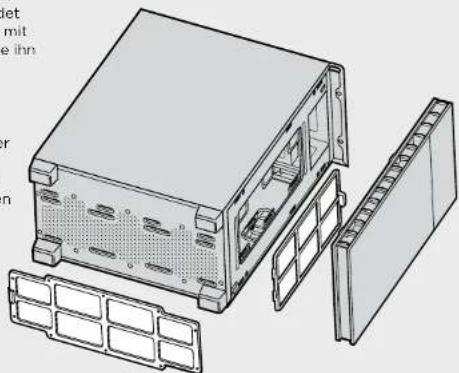

Drücken Sie vom Gehäuseinneren aus die Zungen vorsichtig herunter, mit denen die Front- bzw. Oberabdeckung am Gehäuse befestigt ist, und ziehen Sie die Abdeckung heraus. Wiederholen Sie dies für alle sechs (6) Zungen der Frontabdeckung oder für alle acht (8) Zungen der Oberabdeckung.Um die Abdeckungen wieder anzubringen, drücken Sie sie einfach langsam wieder hinein.Nehmen Sie den unteren Staubfilter wie abgebildet heraus, reinigen Sie ihn mit Druckluft und setzen Sie ihn wieder ein.Entfernen Sie die Frontabdeckung, um den vorderen Staubfilter herauszunehmen. Reinigen Sie den Filter mit Druckluft und setzen Sie ihn wieder ein.
USB 3.0HD AUDIOUSB 2.0RESET SWPOWER LED +POWER LED –POWER SWHDD LEDDEUTSCHDie Position der Frontplatten-Header und die Pinbelegung finden Sie in der Anleitung Ihres Motherboards.CARBIDE SERIES

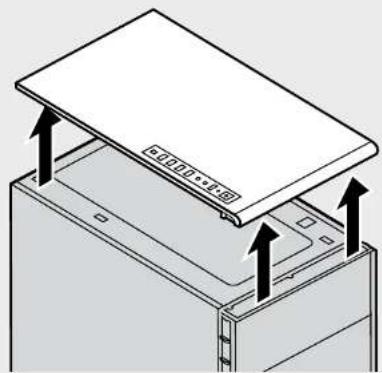

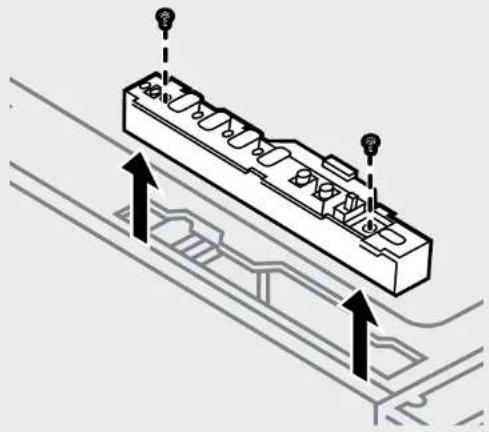

Häufig gestellte Fragen 1. Wie entferne ich die I/O-Abdeckung? Nehmen Sie die obere Abdeckung wie in Schritt 8 beschrieben ab: Entfernen Sie dann die Schrauben und ziehen Sie die I/O-Abdeckung vorsichtig nach oben heraus:2. Muss beim Strom- und Reset-Header der I/O-Abdeckung die Polarität beachtet werden? Nein, nur bei den LED-Headern.3. An wen kann ich mich wenden, wenn ich ein beschädigtes Gehäuse erhalten habe oder einer der Lüfter nicht mehr funktioniert? Gehen Sie zu corsair.force.com und fordern Sie eine RMA an, damit wir die beschädigten Teile ersetzen können.4. Wo kann ich einen Lüfter anbringen?Weitere Informationen über dieses Gehäuse finden Sie auf der Produktseite bei corsair.comPunkte für LüfterhalterungenVorderseite x2 120mm/140mmOberseite xRückseite x1 120mm/140mmUnterseite x3 120mm, x2 140mmSeite xMitte x
