iCUE LC100 - Освещение CORSAIR - Бесплатное руководство пользователя

Тип продукта	Акцентное освещение для корпуса
Бренд	Corsair
Модель	iCUE LC100
Размеры панелей	Треугольники со стороной 4 см (приблизительно)
Вес	Около 50 г на треугольник
Питание	Через разъем SATA (входит в комплект с контроллером)
Подключение	Внутренний USB 2.0 (9 контактов) для контроллера
Максимальное количество панелей	До 18 треугольников на контроллер
Тип контроллера	Lighting Node PRO (входит в стартовый набор)
Программное обеспечение управления	iCUE (бесплатная загрузка)
Рабочая температура	от 0°C до +40°C
Материал	Пластик со стальной поверхностью для магнитного крепления
Цвет подсветки	Адресуемый RGB (16,8 миллионов цветов)
Крепление	Магнитное на стальной поверхности
Соединение между панелями	Соединительные планки 4 мм или 5,5 мм
Совместимость	Корпуса ПК со стальной поверхностью
Содержимое стартового набора	Треугольники LC100, контроллер Lighting Node PRO, кабели, соединительные планки
Уход	Протирать мягкой сухой тканью
Безопасность	Избегать контакта контактов с посторонними предметами
Гарантия	Соответствует европейским директивам (см. инструкцию)
Ремонтопригодность	Запасные части не указаны, обращайтесь в службу поддержки Corsair

Часто задаваемые вопросы - iCUE LC100 CORSAIR

Как установить треугольники LC100?

Выключите компьютер, затем установите основной треугольник на стальную поверхность. Прикрепите сопутствующие треугольники с помощью соединительных планок 4 мм или 5,5 мм. Подключите до 18 треугольников в общей сложности.

Какой контроллер необходим?

Стартовый набор включает Lighting Node PRO. Вы также можете использовать Commander PRO или Commander Core XT. Один контроллер поддерживает до 18 треугольников.

Как подключить Lighting Node PRO?

Подключите 3-контактный RGB-кабель от основного треугольника к Lighting Node PRO. Подсоедините кабель USB 2.0 к внутреннему разъему материнской платы. Подключите питание SATA к блоку питания.

Как настроить треугольники в iCUE?

Установите программное обеспечение iCUE с сайта Corsair. На вкладке Настройка освещения выберите LC100 в разделе Lighting Node PRO и укажите количество треугольников. Вы также можете воспользоваться мастером настройки.

Могу ли я добавить больше треугольников после покупки?

Да, доступны дополнительные наборы LC100. Они содержат дополнительные треугольники и основной треугольник для питания. Контроллер может управлять до 18 треугольников в общей сложности.

Треугольники магнитные?

Да, они крепятся магнитом к любой стальной поверхности внутри корпуса. Убедитесь, что ваш корпус имеет стальные части.

Что делать, если треугольники не загораются?

Проверьте соединения RGB и USB, убедитесь, что питание SATA подключено. Перезапустите iCUE и проверьте настройки. Если проблема не исчезнет, обратитесь в службу поддержки Corsair.

Совместимы ли треугольники с другими брендами?

Они предназначены для работы с экосистемой Corsair и программным обеспечением iCUE. Их можно использовать с другими совместимыми RGB-контроллерами, но расширенные функции могут быть ограничены.

Как чистить треугольники LC100?

Используйте мягкую сухую ткань для удаления пыли. Избегайте жидкостей и абразивных средств. Не прикасайтесь к контактам соединения.

Где найти полную инструкцию?

Полная инструкция доступна для бесплатного скачивания на notice-facile.com или на сайте Corsair. Она предоставляется на нескольких языках, включая французский.

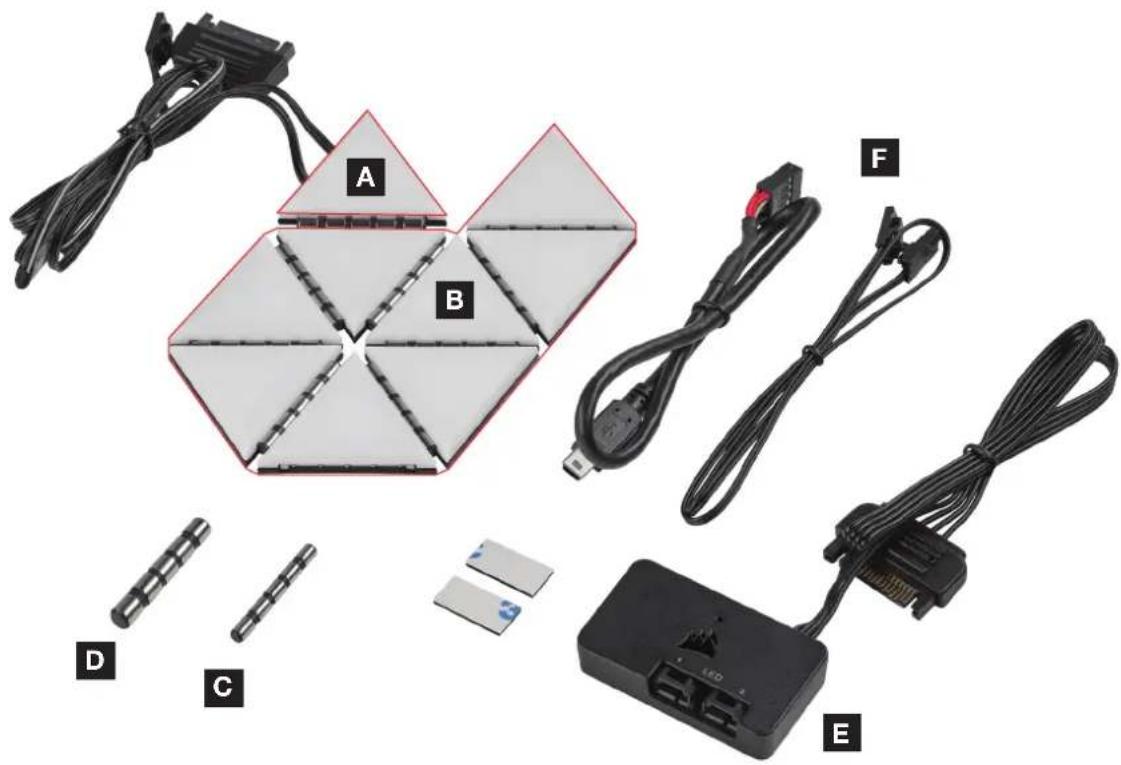

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ iCUE LC100 CORSAIR

A 1x ГЛАВНЫЙ ТРЕУГОЛЬНИК LC100
В 8х ДОПОЛНИТЕЛЬНЫЕ ТРЕУГОЛЬНИКИ LC100
C 8x СОЕДИНИТЕЛЬНЫЕ СТЕРЖНИ НА 4 мм

D 2x СОЕДИНИТЕЛЬНЫЕ СТЕРЖНИ НА 5,5 мм
E МОДУЛЬ LIGHTING NODE PRO (ВХОДИТ В НАЧАЛЬНЫЙ КОМПЛЕКТ LC100)
F КАБЕЛИ (ВХОДИТ В НАЧАЛЬНЫЙ КОМПЛЕКТ LC100)

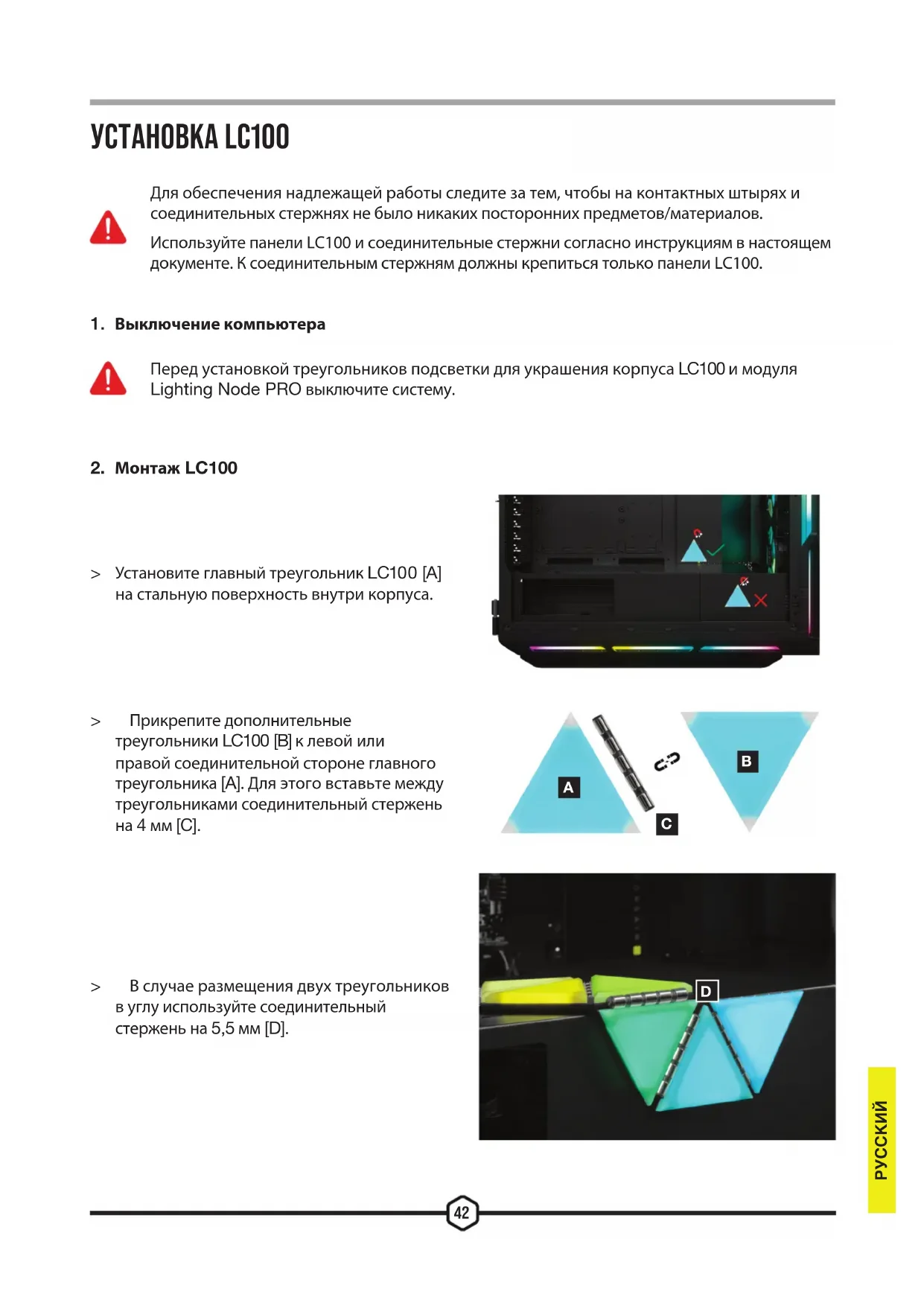

УСТАНОВКА LC100

Для обеспечения надлежащей работы следите за тем, чтобы на контактных штырях и соединительных стержнях не было никаких посторонних предметов/материалов.

Используйте панели LC100 и соединительные стержни согласно инструкциям в настоящем документе. К соединительным стержням должны крепиться только панели LC100.

1. Выключение компьютера

Перед установкой треугольников подсветки для украшения корпуса LC100 и модуля Lighting Node PRO выключите систему.

2. Монтаж LC100

Установите главный треугольник LC100 [A] на стальную поверхность внутри корпуса.

Прикрепите дополнительные треугольники LC100 [В] к левой или правой соединительной стороне главного треугольника [А]. Для этого вставьте между треугольниками соединительный стержень на 4 мм [С].

В случае размещения двух треугольников в углу используйте соединительный стержень на 5,5 мм [D].

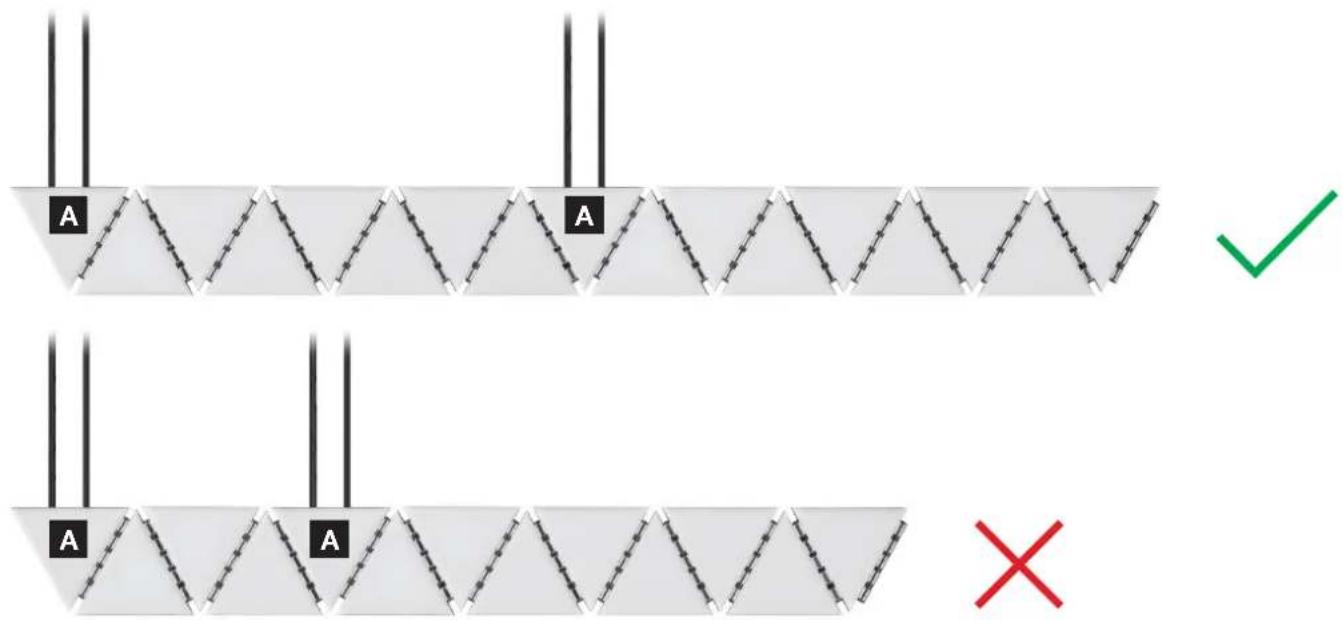

Всего можно соединить до 18 (восемнадцати) треугольников LC100. Дополнительный главный треугольник LC100 [A] должен действовать в качестве входа питания, для доступа к которому используется комплект расширения LC100.
3-контактный разъем кабеля подсветки RGB, подсоединенного к дополнительной главной плитке, не нужно подключать к модулю Lighting Node PRO.

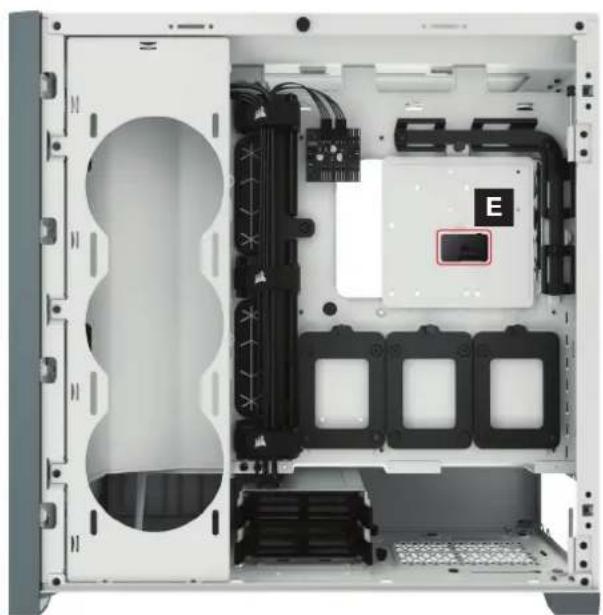

3. Монтаж модуля Lighting Node PRO (только в начальном комплекте)

Выберите место для установки модуля Lighting Node PRO [E] так, чтобы длины кабеля подсветки RGB с 3-контактным разъемом, подсоединенного к главному треугольнику [A], хватило для подключения к модулю Lighting Node PRO [E]. Затем установите модуль с помощью входящих в комплект монтажных планок.

4. Подключение LC100

Подключите 3-контактный разъем кабеля подсветки RGB, подсоединенного к главному треугольнику [A], к модулю Lighting Node PRO [E].

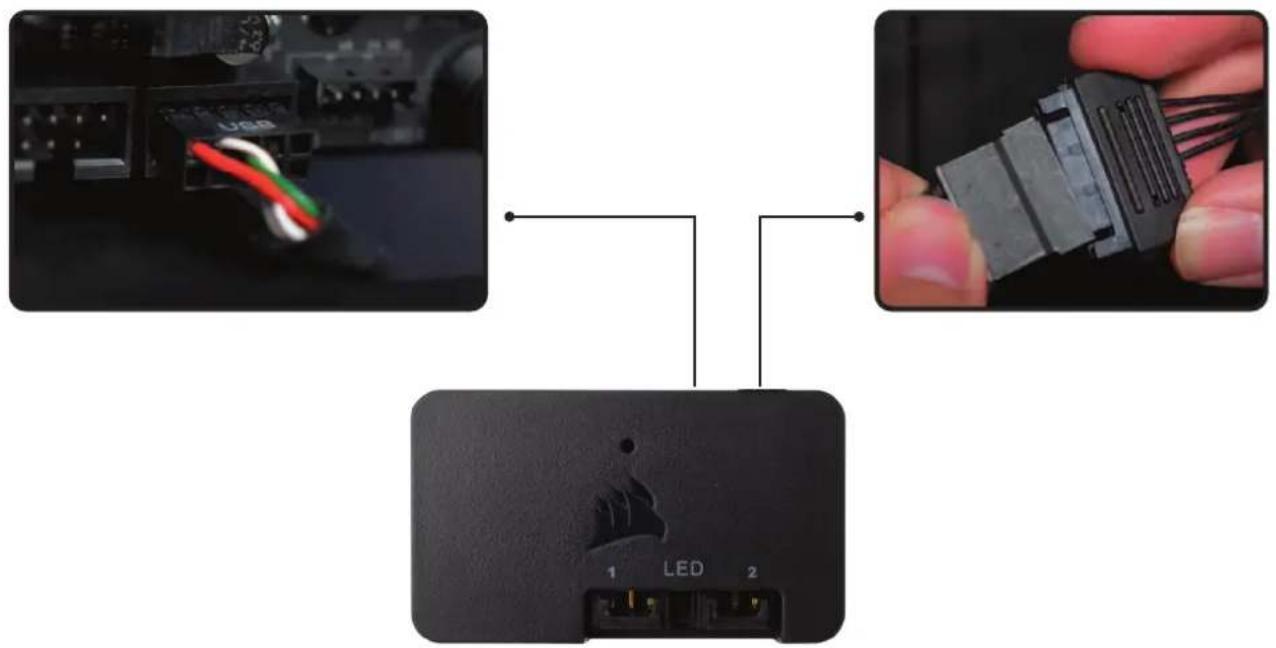

5. Подключение модуля Lighting Node PRO

Подключите 9-контактный USB-кабель [F] модуля Lighting Node PRO [E] к доступному внутреннему разъему USB 2.0 на материнской плате или концентраторе USB.
Подсоедините разъем питания SATA к доступному разъему SATA блока электропитания.

Чтобы сказать последнюю версию программного обеспечения CORSAIR iCUE, щелкните изображение.

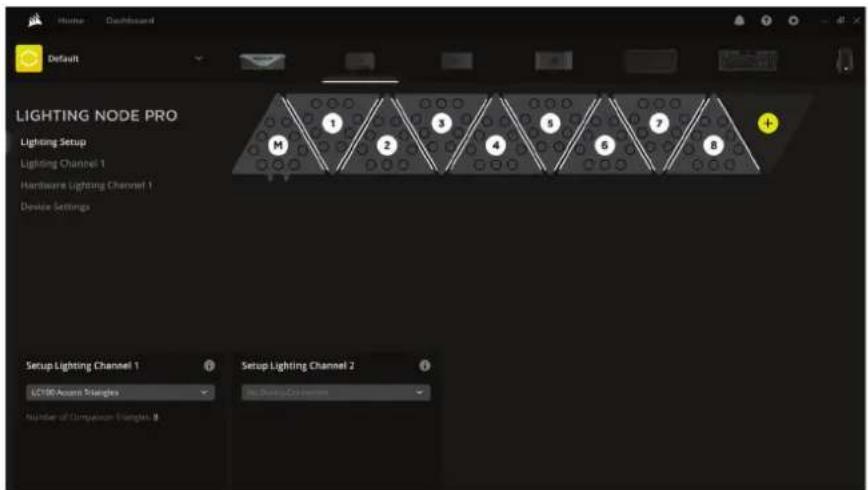

После установки iCUE выберите пункт LC100 на странице «Настройки подсветки» в разделе Lighting Node PRO и укажите количество треугольников, установленных в системе.

Другой вариант: используйте предусмотренный в iCUE мастер настройки. Он поможет настроить установленные вами треугольники подсветки для украшения корпуса LC100.

ДОПОЛНИТЕЛЬНАЯ НАСТРОЙКА

Чтобы получить информацию о дополнительной настройке и конфигурации iCUE и ознакомиться с рекомендациями, посетите CORSAIR LAB.

LIGHTING NODE PRO COMMANDER PRO COMMANDER CORE XT

До 18 треугольников LC100 в расчете на один контроллер
