iCUE LC100 - Illuminazione CORSAIR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Illuminazione d'accento per case
Marca	Corsair
Modello	iCUE LC100
Dimensioni dei pannelli	Triangoli di 4 cm di lato (approssimativo)
Peso	Circa 50 g per triangolo
Alimentazione	Tramite connettore SATA (fornito con il controller)
Connettività	USB 2.0 interno (9 pin) per il controller
Numero massimo di pannelli	Fino a 18 triangoli per controller
Tipo di controller	Lighting Node PRO (fornito nel kit di avviamento)
Software di controllo	iCUE (download gratuito)
Temperatura di funzionamento	0°C a +40°C
Materiale	Plastica con superficie in acciaio per fissaggio magnetico
Colore dell'illuminazione	RGB indirizzabile (16,8 milioni di colori)
Fissaggio	Magnetico su superficie in acciaio
Connessione tra pannelli	Bacchette di connessione da 4 mm o 5,5 mm
Compatibilità	Case PC con superficie in acciaio
Contenuto del kit di avviamento	Triangoli LC100, controller Lighting Node PRO, cavi, bacchette di connessione
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Evitare il contatto dei pin con oggetti estranei
Garanzia	Conforme alle direttive europee (vedi manuale)
Riparabilità	Parti di ricambio non specificate, contattare l'assistenza Corsair

Domande frequenti - iCUE LC100 CORSAIR

Come installare i triangoli LC100?

Spegni il computer, quindi monta il triangolo principale su una superficie in acciaio. Fissa i triangoli compagni usando le bacchette di connessione da 4 mm o 5,5 mm. Collega fino a 18 triangoli in totale.

Quale controller è necessario?

Il kit di avviamento include un Lighting Node PRO. Puoi anche utilizzare un Commander PRO o Commander Core XT. Un singolo controller supporta fino a 18 triangoli.

Come collegare il Lighting Node PRO?

Collega il cavo RGB a 3 pin del triangolo principale al Lighting Node PRO. Collega il cavo USB 2.0 a un connettore interno della scheda madre. Collega l'alimentazione SATA all'alimentatore.

Come configurare i triangoli in iCUE?

Installa il software iCUE dal sito Corsair. Nella scheda Impostazione dell'illuminazione, seleziona LC100 sotto Lighting Node PRO e imposta il numero di triangoli. Puoi anche usare la procedura guidata di configurazione.

Posso aggiungere più triangoli dopo l'acquisto?

Sì, sono disponibili kit di espansione LC100. Contengono triangoli aggiuntivi e un triangolo principale per l'alimentazione. Il controller può gestire fino a 18 triangoli in totale.

I triangoli sono magnetici?

Sì, si fissano magneticamente su qualsiasi superficie in acciaio all'interno del case. Assicurati che il tuo case abbia parti in acciaio.

Cosa fare se i triangoli non si accendono?

Controlla le connessioni RGB e USB, assicurati che l'alimentazione SATA sia collegata. Riavvia iCUE e verifica la configurazione. Se il problema persiste, contatta l'assistenza Corsair.

I triangoli sono compatibili con altre marche?

Sono progettati per funzionare con l'ecosistema Corsair e il software iCUE. Possono essere utilizzati con altri controller RGB compatibili, ma le funzionalità avanzate potrebbero essere limitate.

Come pulire i triangoli LC100?

Usa un panno morbido e asciutto per rimuovere la polvere. Evita liquidi e prodotti abrasivi. Non toccare i pin di connessione.

Dove trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito su notice-facile.com o sul sito Corsair. È fornito in più lingue, tra cui l'italiano.

MANUALE UTENTE iCUE LC100 CORSAIR

INFORMAZIONI SU LC100

A B F D C E

A 1x TRIANGOLO LC100 PRINCIPALE
B 8x TRIANGOLI LC100 COMPLEMENTARI
C 8x ASTE DI COLLEGAMENTO DA 4 MM

D 2x ASTE DI COLLEGAMENTO DA 5,5 MM
E LIGHTING NODE PRO (INCLUSO CON LC100 STARTER KIT)
F CAVI (INCLUSO CON LC100 STARTER KIT)

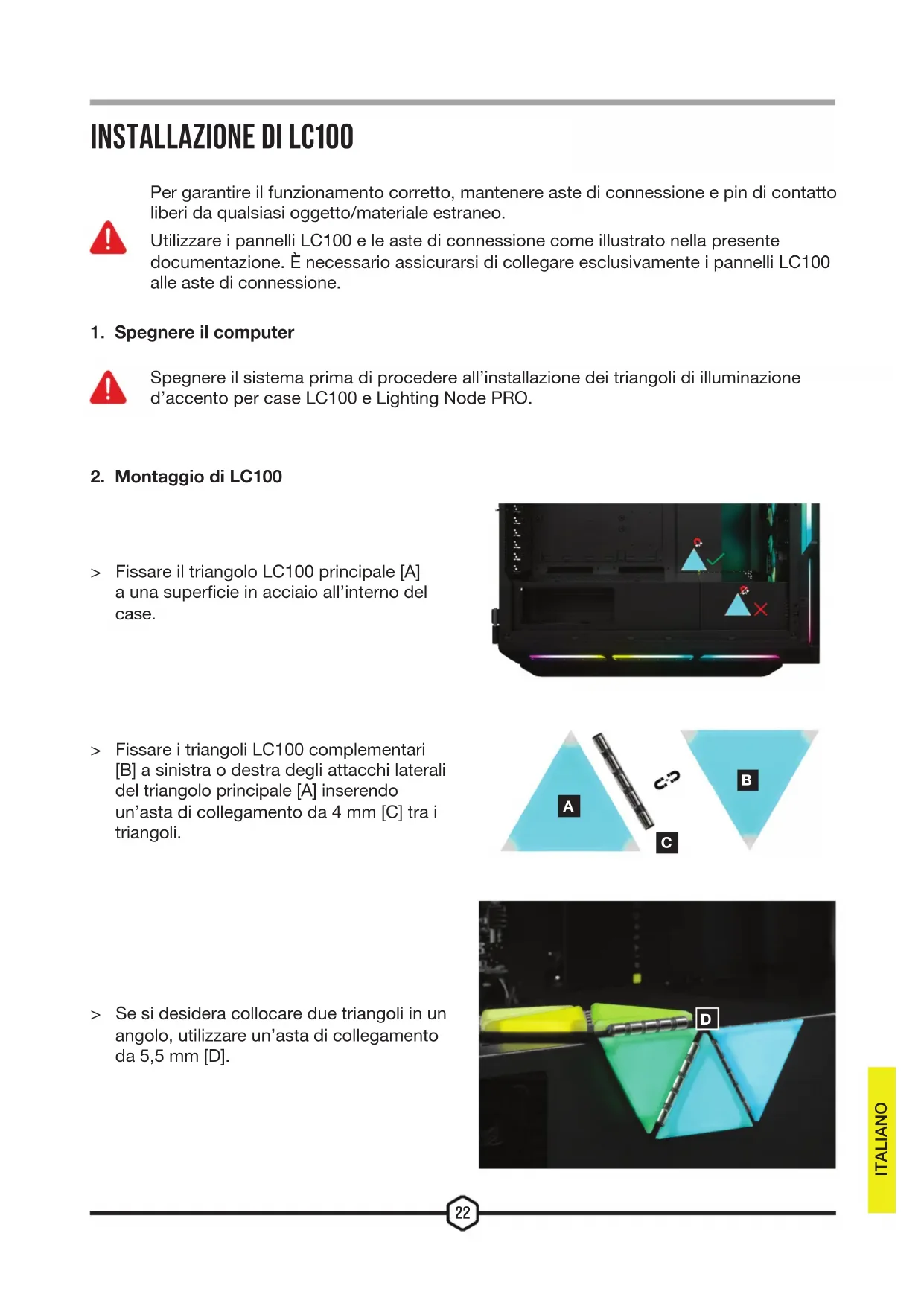

INSTALLAZIONE DI LC100

Per garantire il funzionamento corretto, mantenere aste di connessione e pin di contatto liberi da qualsiasi oggetto/materiale estraneo.

Utilizzare i pannelli LC100 e le aste di connessione come illustrato nella presente documentazione. È necessario assicurarsi di collegare esclusivamente i pannelli LC100 alle aste di connessione.

1. Spegnere il computer

Spegnere il sistema prima di procedere all'installazione dei triangoli di illuminazione d'accento per case LC100 e Lighting Node PRO.

2. Montaggio di LC100

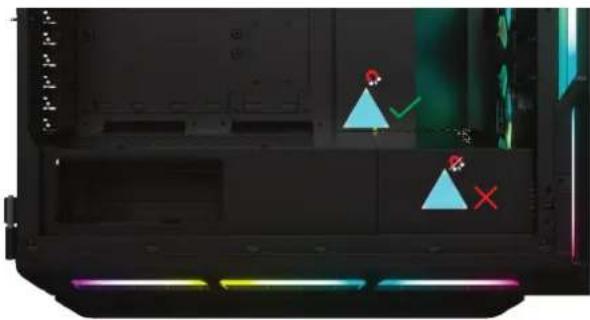

Fissare il triangolo LC100 principale [A] a una superficie in acciaio all'interno del case.

Fissare i triangoli LC100 complementari [B] a sinistra o destra degli attacchi laterali del triangolo principale [A] inserendo un'asta di collegamento da 4 mm [C] tra i triangoli.

Se si desidera collocare due triangoli in un angolo, utilizzare un'asta di collegamento da 5,5 mm [D].

È possibile collegare simultaneamente fino a diciotto (18) triangoli LC100 in totale. Un triangolo LC100 principale [A] aggiuntivo, disponibile su LC100 Expansion Kit, è richiesto per l'alimentazione in ingresso.
Non è necessario collegare a Lighting Node PRO il connettore RGB a 3 pin del pannello principale secondario.

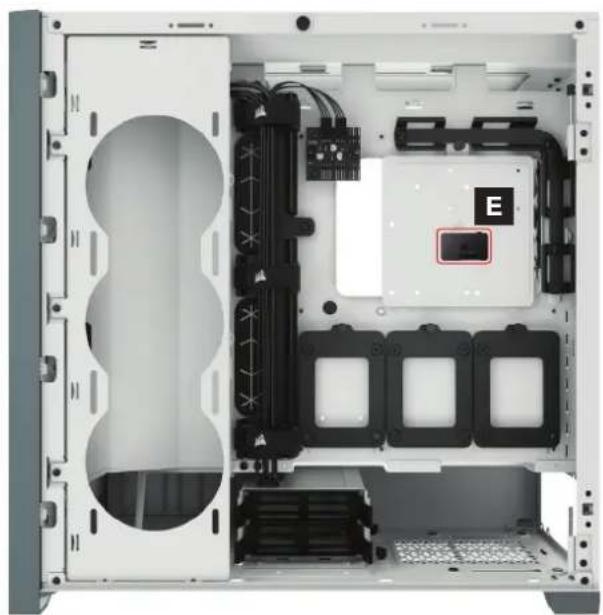

Trovare una posizione per il Lighting Node PRO [E] che consenta al cavo RGB a 3 pin di raggiungere il Lighting Node PRO [E], quindi montarlo con le apposite fascette di montaggio.

4. Collegamento di LC100

Collegare a Lighting Node PRO [E] il connettore RGB a 3 pin del triangolo principale [A].

5. Collegamento di Lighting Node PRO

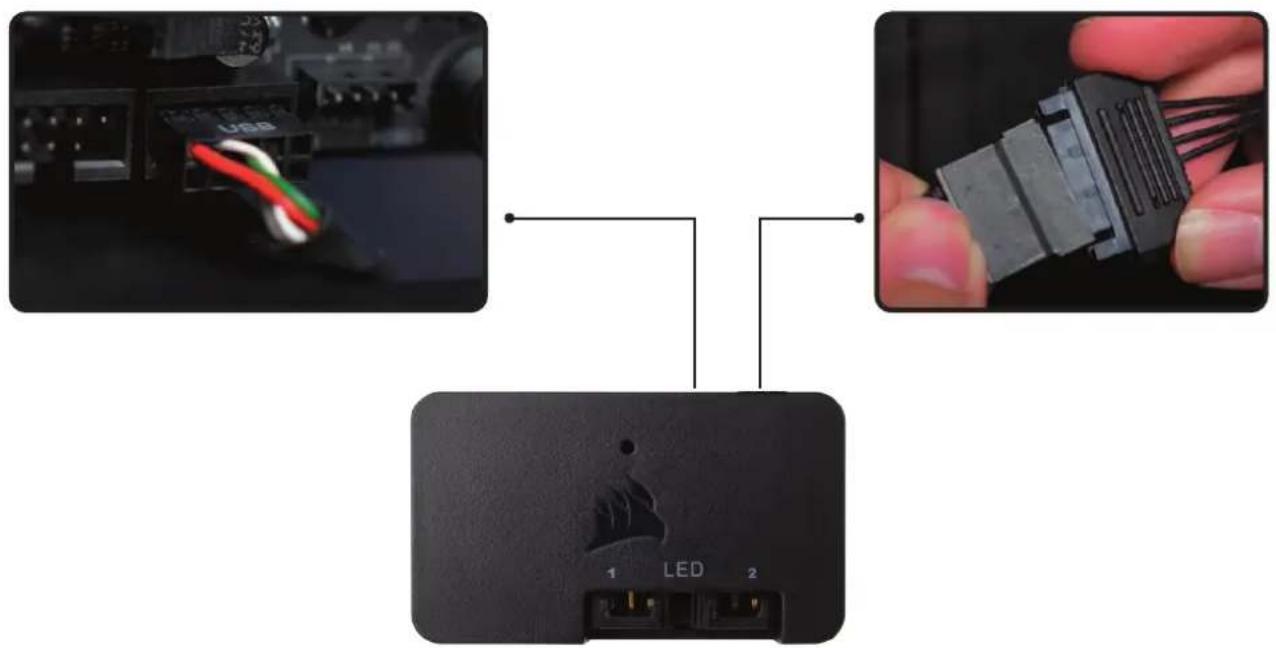

Collegare il cavo USB a 9 pin [F] dal Lighting Node PRO [E] a un header USB 2.0 interno disponibile sulla scheda madre o hub USB.
Collegare il connettore di alimentazione SATA a un connettore SATA libero dell'alimentatore.

IMPOSTAZIONE DI iCUE

6. Installazione di iCUE

Fare clic sull'immagine per scaricare il software iCUE più recente di CORSAIR.

7. Configurazione di iCUE

Dopo aver installato iCUE, selezionare "LC100" nella pagina Configurazione illuminazione in Lighting Node PRO e impostare il numero di triangoli che si desidera configurare per il sistema.

In alternativa, per configurare i triangoli di illuminazione d'accento per case LC100 utilizzare il programma di installazione guidata di iCUE.

CONFIGURAZIONE AGGIUNTIVA

Per l'impostazione e la configurazione aggiuntive di iCUE e suggerimenti, visitare il nostro CORSAIR LAB.

LIGHTING NODE PRO COMMANDER PRO COMMANDER CORE XT

Fino a un massimo di 18 triangoli LC100 per controller

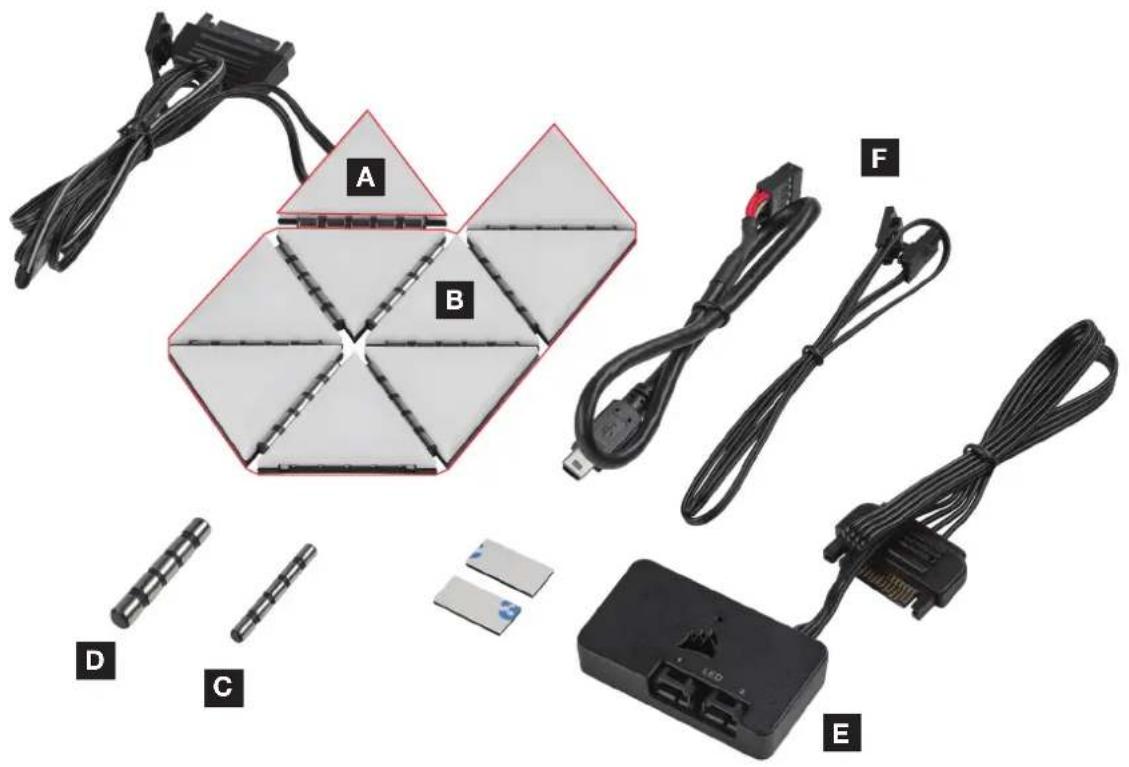

CONOZCA SU LC100

A B F D C E

CORSAIR MEMORY, Inc. dichiara che il presente apparecchio è conforme alla Direttiva 2014/30/UE e 2011/65/UE.

È possibile richiedere una copia della dichiarazione originale di conformità inviando un'email all'indirizzo "corsair.com/documentation".

Temperatura di funzionamento: 0°C \~ +40°C

Il rappresentante autorizzato per l'Europa

INFORMAZIONI PER PROTEZIONE AMBIENTALE

Dopo l'implementazione della Direttiva Europea 2012/19/UE nel sistema legale nazionale, ci sono le seguenti applicazioni:

I dispositivi elettrici ed elettronici non devono essere considerati rifiuti domestici.
I consumatori sono obbligati dalla legge a restituire i dispositivi elettrici ed elettronici alla fine della loro vita utile ai punti di raccolta pubblici preposti per questo scopo o nei punti vendita. Dettagli di quanto riportato sono definiti dalle leggi nazionali di ogni stato. Questo simbolo sul prodotto, sul manuale d'istruzioni o sull'imballo indicano che questo prodotto è soggetto a queste regole.
