Produkttyp	Akzentbeleuchtung für Gehäuse
Marke	Corsair
Modell	iCUE LC100
Panelabmessungen	Dreiecke mit 4 cm Seitenlänge (ca.)
Gewicht	Etwa 50 g pro Dreieck
Stromversorgung	Über SATA-Anschluss (mit Controller geliefert)
Konnektivität	Internes USB 2.0 (9-polig) für den Controller
Maximale Anzahl Panels	Bis zu 18 Dreiecke pro Controller
Controllertyp	Lighting Node PRO (im Starter-Kit enthalten)
Steuersoftware	iCUE (kostenloser Download)
Betriebstemperatur	0°C bis +40°C
Material	Kunststoff mit Stahloberfläche für magnetische Befestigung
Beleuchtungsfarbe	Adressierbares RGB (16,8 Millionen Farben)
Befestigung	Magnetisch auf Stahloberfläche
Verbindung zwischen Panels	Verbindungsstäbe von 4 mm oder 5,5 mm
Kompatibilität	PC-Gehäuse mit Stahloberfläche
Inhalt des Starter-Kits	LC100-Dreiecke, Lighting Node PRO-Controller, Kabel, Verbindungsstäbe
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Kontakt der Stifte mit Fremdobjekten vermeiden
Garantie	Entspricht den europäischen Richtlinien (siehe Anleitung)
Reparierbarkeit	Ersatzteile nicht spezifiziert, wenden Sie sich an den Corsair-Kundendienst

Häufig gestellte Fragen - iCUE LC100 CORSAIR

Wie installiere ich die LC100-Dreiecke?

Schalten Sie den Computer aus, montieren Sie dann das Hauptdreieck auf einer Stahloberfläche. Befestigen Sie die Begleiterdreiecke mit den Verbindungsstäben von 4 mm oder 5,5 mm. Schließen Sie insgesamt bis zu 18 Dreiecke an.

Welcher Controller ist erforderlich?

Das Starter-Kit enthält einen Lighting Node PRO. Sie können auch einen Commander PRO oder Commander Core XT verwenden. Ein einzelner Controller unterstützt bis zu 18 Dreiecke.

Wie schließe ich den Lighting Node PRO an?

Schließen Sie das 3-polige RGB-Kabel des Hauptdreiecks an den Lighting Node PRO an. Verbinden Sie das USB-2.0-Kabel mit einem internen Anschluss des Motherboards. Schließen Sie die SATA-Stromversorgung an das Netzteil an.

Wie konfiguriere ich die Dreiecke in iCUE?

Installieren Sie die iCUE-Software von der Corsair-Website. Wählen Sie unter der Registerkarte Beleuchtungseinstellungen unter Lighting Node PRO die Option LC100 und legen Sie die Anzahl der Dreiecke fest. Sie können auch den Konfigurationsassistenten verwenden.

Kann ich nach dem Kauf weitere Dreiecke hinzufügen?

Ja, es sind LC100-Erweiterungskits erhältlich. Sie enthalten zusätzliche Dreiecke und ein Hauptdreieck für die Stromversorgung. Der Controller kann insgesamt bis zu 18 Dreiecke verwalten.

Sind die Dreiecke magnetisch?

Ja, sie haften magnetisch auf jeder Stahloberfläche im Inneren des Gehäuses. Stellen Sie sicher, dass Ihr Gehäuse Stahlteile enthält.

Was tun, wenn die Dreiecke nicht leuchten?

Überprüfen Sie die RGB- und USB-Verbindungen, stellen Sie sicher, dass die SATA-Stromversorgung angeschlossen ist. Starten Sie iCUE neu und überprüfen Sie die Konfiguration. Wenn das Problem weiterhin besteht, wenden Sie sich an den Corsair-Support.

Sind die Dreiecke mit anderen Marken kompatibel?

Sie sind für die Verwendung mit dem Corsair-Ökosystem und der iCUE-Software ausgelegt. Sie können mit anderen kompatiblen RGB-Controllern verwendet werden, aber erweiterte Funktionen können eingeschränkt sein.

Wie reinige ich die LC100-Dreiecke?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Vermeiden Sie Flüssigkeiten und abrasive Reinigungsmittel. Berühren Sie nicht die Verbindungsstifte.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos auf notice-facile.com oder auf der Corsair-Website verfügbar. Sie wird in mehreren Sprachen bereitgestellt, darunter Französisch.

BEDIENUNGSANLEITUNG iCUE LC100 CORSAIR

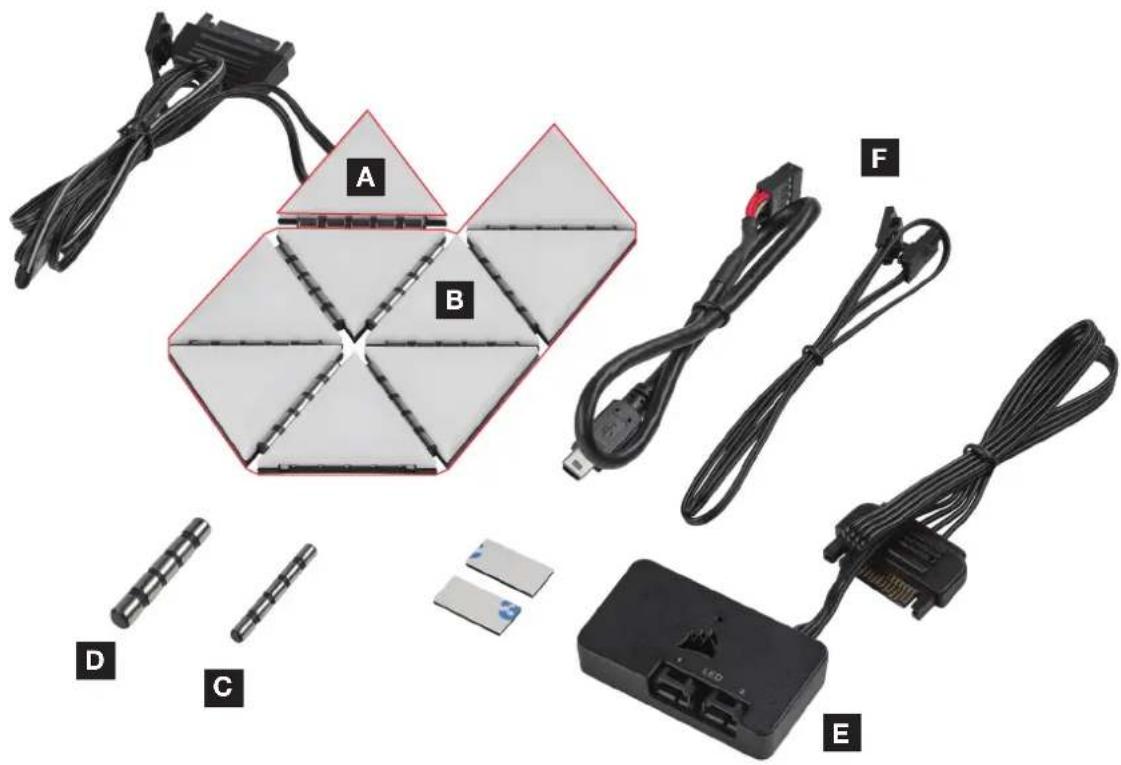

A 1x LC100 MASTER-DREIECK
B 8x LC100 COMPANION-DREIECKE
C 8x 4-mm-VERBINDUNGSSTIFT

D 2x 5,5-mm-VERBINDUNGSSTIFT
E LIGHTING NODE PRO (IM LC100 STARTER-KIT INBEGRIFFEN)
F KABEL (IM LC100 STARTER-KIT INBEGRIFFEN)

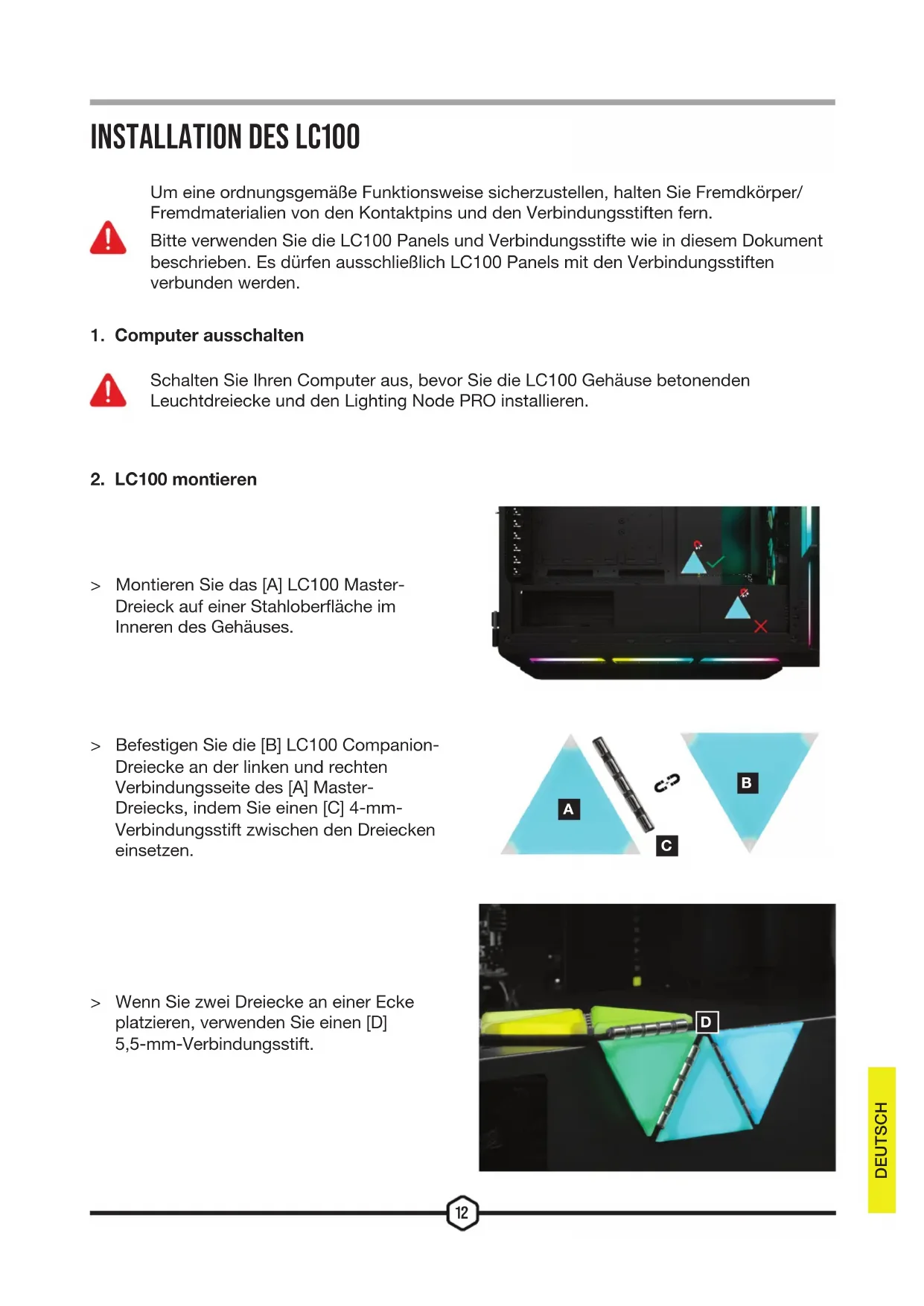

INSTALLATION DES LC100

Um eine ordnungsgemäße Funktionsweise sicherzustellen, halten Sie Fremdkörper/Fremdmaterialien von den Kontaktpins und den Verbindungsstiften fern.

Bitte verwenden Sie die LC100 Panels und Verbindungsstifte wie in diesem Dokument beschrieben. Es dürfen ausschließlich LC100 Panels mit den Verbindungsstiften verbunden werden.

1. Computer ausschalten

Schalten Sie Ihren Computer aus, bevor Sie die LC100 Gehäuse betonenden Leuchtdreiecke und den Lighting Node PRO installieren.

2. LC100 montieren

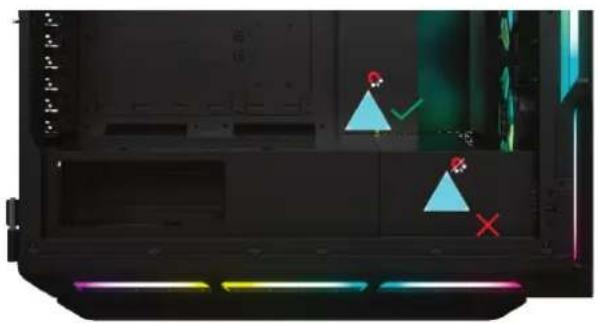

Montieren Sie das [A] LC100 Master-Dreieck auf einer Stahloberfläche im Inneren des Gehäuses.

Befestigen Sie die [B] LC100 Companion-Dreiecke an der linken und rechten Verbindungsseite des [A] Master-Dreiecks, indem Sie einen [C] 4-mm-Verbindungsstift zwischen den Dreiecken einsetzen.

Wenn Sie zwei Dreiecke an einer Ecke platzieren, verwenden Sie einen [D] 5,5-mm-Verbindungsstift.

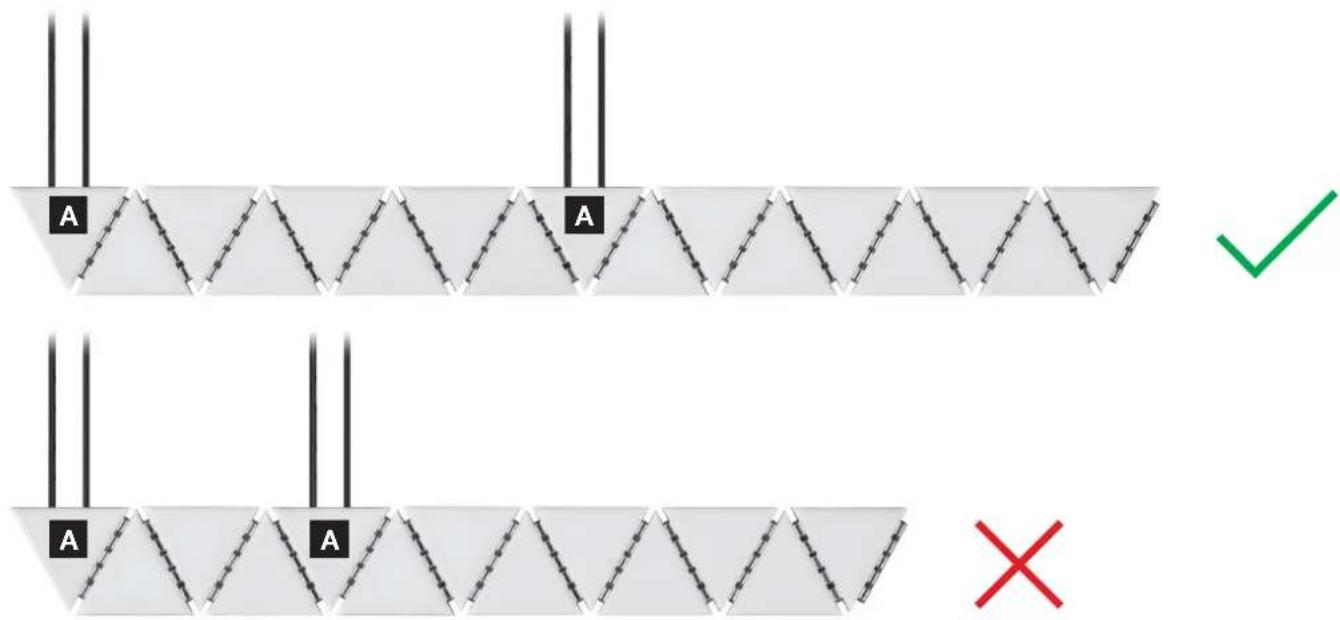

Es können insgesamt bis zu 18 LC100 Dreiecke miteinander verbunden werden. Zur Stromaufnahme ist ein weiteres [A] LC100 Master-Dreieck erforderlich. Dieses ist mit dem LC100 Erweiterungskit erhältlich.
Der 3-polige RGB-Steckverbinder des zweiten Master-Dreiecks muss nicht mit dem Lighting Node PRO verbunden werden.

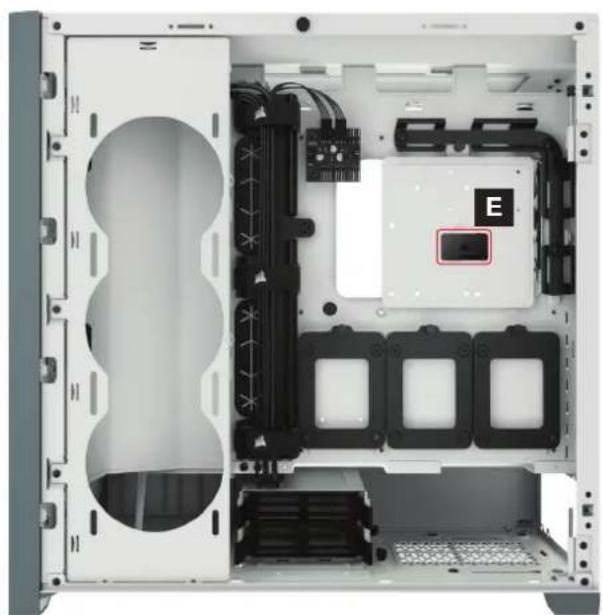

3. Lighting Node PRO montieren (nur Starter Kit)

Platzieren Sie den [E] Lighting Node PRO so, dass das 3-polige RGB-Kabel des [A] Master-Dreiecks bis zum [E] Lighting Node PRO reicht. Montieren Sie ihn anschließend mit der mitgelieferten Montageleiste.

Verbinden Sie den 3-poligen RGB-Steckverbinder des [A] Master-Dreiecks mit dem [E] Lighting Node PRO.

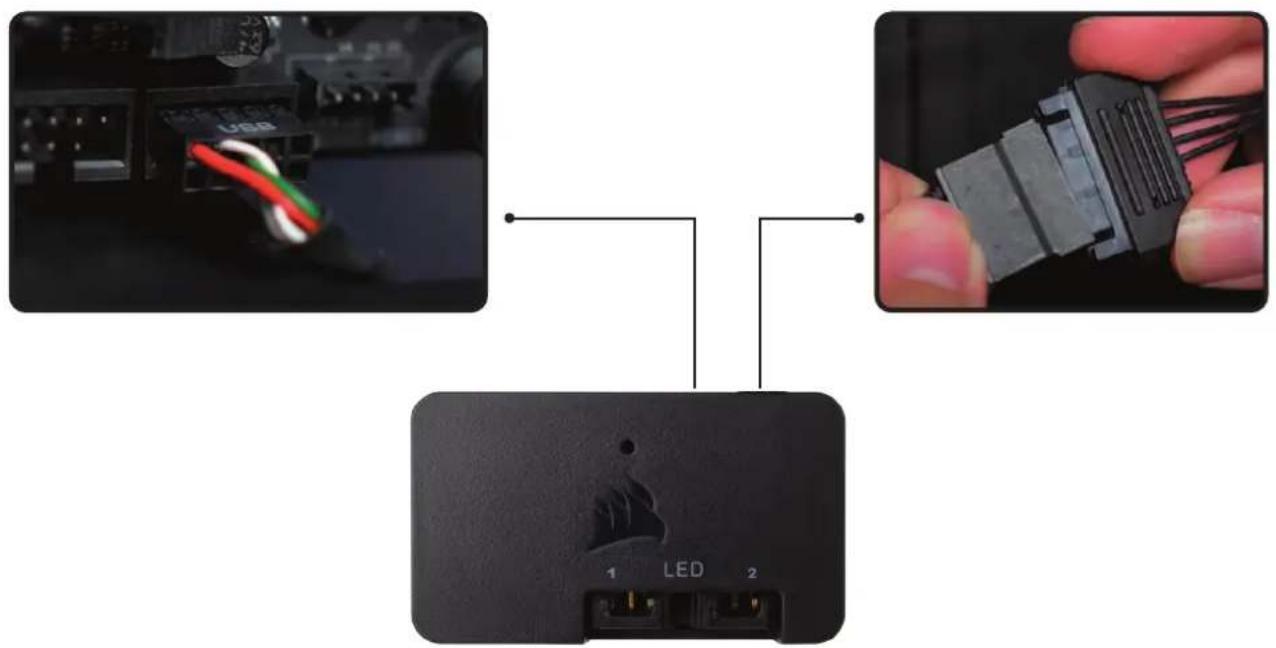

5. Lighting Node PRO verbinden

Verbinden Sie das [F] 9-polige Ende des USB-Kabels des [E] Lighting Node PRO mit einem freien internen USB-2.0-Anschluss Ihres Mainboards oder USB-Hubs.
Schließen Sie das SATA-Netzkabel an einen freien SATA-Anschluss am Netzteil Ihres Computers an.

Klicken Sie auf die folgende Abbildung, um die neueste Version der iCUE-Software von CORSAIR herunterzuladen.

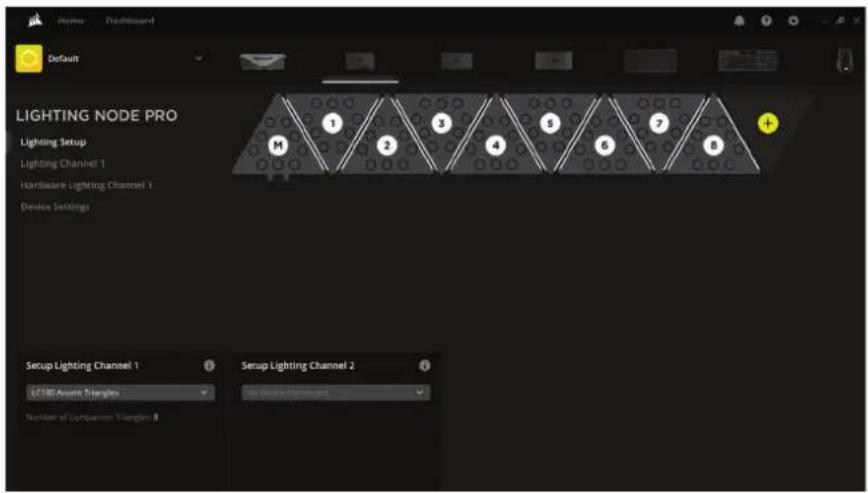

Wählen Sie nach der Installation von iCUE auf der Seite „Beleuchtungssetup“ unter „Lighting Node PRO“ die Option „LC100“ aus, und legen Sie die Anzahl an Dreiecken in Ihrem System fest.

Lassen Sie sich alternativ vom Einrichtungsassistenten in iCUE durch die Konfiguration Ihrer LC100 Gehäuse betonenden Leuchtdreiecke führen.

Informationen zur weiteren Einrichtung und Konfiguration von iCUE sowie Tipps finden Sie in unserem CORSAIR LAB.

LIGHTING NODE PRO COMMANDER PRO COMMANDER CORE XT

Bis zu 18 LC100 Dreiecke pro Controller

DE LC100 VERKENNEN

A B F D C E

A 1x LC100-MASTERDRIEHOEK
B 8x LC100-HULPDRIEHOEKEN
C 8x 4 mm VERBINDERS

D 2x 5,5 mm VERBINDERS
E LIGHTING NODE PRO (MEEGELEVERD MET LC100-STARTSET)
F KABELS (MEEGELEVERD MET LC100-STARTSET)

LC100 INSTALLEREN

5. Lighting Node PRO verbinden

5. 连接 Lighting Node PRO
