MANUAL DE UTILIZADOR EH675BE15E SIEMENS
DepoS de descambalar o aparelho, ha que verificar todas as peças quando a danos de transporte e se o material fornecido está complete.
Fig. 1
Códio QR Video de montagem
Aquie encontrar o número QR para o video de montagem.
Fig. 2
Medidas do aparelho
Aquincontraasmedidasdoaparelho
Fig. 3
Medidas de montagem para cotovelos de canal plano
Aquicencontrama visao geral das medidas demontagem dos cotovelos de canal plano.
Vista lateral:
Fig. 4, Fig. 5, Fig. 6
Vista frontal:
Fig. 7
Variantes de instalacao
Aquicencontraumavistageraldasdiferentesvarian-tesdeinstalacao.
Filtro de odores e adaptor para modo de funciona em recirculacao de ar:
Fig. 8
Filtro de odores, difusor e vedante para modo de funciona em recirculação de ar:
Fig. 9
Filtro acústico e vedante para modo de funciona em saía de ar:
Fig. 10
Nota: Pode adquirir conducas adequadas para a instalação muito do service de apoio ao consumidor, na)nossa网页 Web ou nas lojas especializadas.
Distâncias de segurança
Respeite as distancias de segurar da aparelho. Distancias ao recipiente de transvazamento
Fig. 11
Posicao do recipiente de transvazamento
Fig. 12
No caso de una distancia de 50~mm entre a parede traseira do mover e a parede, o desempenho é ideal. No caso de una distancia menor, o desempenho diminui.
Fig. 13
Respeite as distancias de seguranca ao recortar a bancada.
Não coloque objetivos na gaveta que ultrapassem a alta maior da mesma. Os objetivos podem bater contra a base do aparecido e, com isso, prejudicar as funções.
Fig. 14
Indicações gerais
Leia atentamente estemanual.
- Apenas um专业技术 especializzato e autorizzato poderá ligar o aparelho.
- Desligue a alimentacao de corrente antes de realizar qualquer trabalho.
- Nunca utilize este aparelho em barcos ou em veículos.
- Respeite as recomendações do fabricante das bancadas.
Montagem segura
Respeite estas indicacoes de seguranca quando montar o aparelho.
So com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurarça durante a utilização. O instalador é responsavel pelo acontecimiento correto no local de montagem.
O aparelho inclui imanes permanentes. Estes pode afetar implantes eletronicos, por exemple, pacemakers ou bombas de insulina.
- Os portadores de implantes eletrónicos devem manter uma distência minima de 10 cm em relaçao ao aparecido.

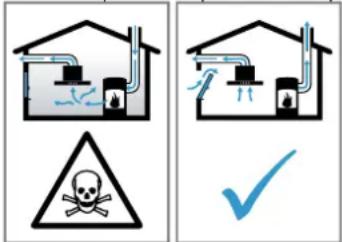

Os gases de combustão aspirados podem levar a intoxicação. As instalações de aquecimento não estanques (p. ex. apareiros de aquecimento a gás, oleo, madeira ou carvão, esquentadores, caldeiras) retiram ar de combustão do compartmento de instalação e conduczem os gases de exaustão atraves de umsystema de exaustão (p. ex., uma chamé).
Quando o exaustor está ligado, é retirado ar ambiente à cozinha e aos espacçosAdjacentes. Sem ar suficiente é Criada uma pressão negativa. Os gases to-
xicos da chaminé ou da conduita de EXTRAÇÃO voltam a ser aspirados para os espacios Habitzonais.
- Certifique-se de que há sempre reposicao de ar fresco suficiente quando o aparelho é utilizado no modo de funcaoamento em saida de ar em junto com instalacoes de aquecimento não estanques.
Um funciona isento de perigos apenas é possivel, se a pressão negativa no compartmento da instalação de aquecimento não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser consiguedo se o ar necessário para a combustão poder ser reposo atraves de aberturas que não fechem, p. ex., em portas, janelas, emconjunto com uma caixa de entrada/saída de ar ou outras medidas和技术es, que permitam uma circunhação de ar suficiente para a combustão. Uma caixa de entrada/saída de ar por si so, não garante a manutençao do valor-limite.
- Consulte sempre a entidade responsavel para avaliar a interligação da ventilação de toda a casa e sugérir as medidas adequadas de ventilação.
- Se o aparecido funciona exclusivamente em recirculdação de ar, não existe qualquer limitação na sua utilização.
AVISO - Risco de incendio!
Gorduras acumuladas no filtro de gorduras podem incendar-se.
- Nunca trabalhe com una chama aberta perto do aparelho (p. ex., flambear).
- So delve instalar o aparelho perto de um fogão para combustíveis solidos (p. ex.,madeira ou carvão) se existir uma cobertura fechada e não amovível. Não pode haver produção de faíscas.
AVISO - Risco de ferimentos!
Quaisquer modificações na instalação eletrica ou mecanica são perigosas e podem provocar falhas deestrutura.
- Não efetue modifies na instalacao eletrica ou mecanica.
As peças que ficam acessíveis durante a montagem podem ter arestas afiadas e originar ferimentos de corte.
Use luvas de protecao
O aparelho é pesado.
- São necessarias 2 pessoas para transporte o aparelho.
- Utilize開放as auxiliares apropriados.
AVISO - Risco de asfixia!
As crianças poder colocar o material de embalagem sobre aCESSA ou enrolar-se no mesmo e sufocar.
- Manter o material de embalagem fora do alcance das crianças.
- Não permitir que as crianças brinquem com o material de embalagem.
-
Não encaminhe o ar evacuado para uma chamé de exaustão de fumos ou de gases queimados que estêja em funçãoamento.
-
Não encaminhe o ar evacuado para uma caixa de ar que sirva para a ventilação de locais com lareiras instaladas.
- Caso o ar evacuado tenha de ser encaminhado para uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funciona-mentation, é necessária uma autorização da entidade supervisora da instalação dos apareiros de queima.
Os gases de combustao aspirados poder levar a intoxicacao.
- Se for instalado um exaustor com instalação de aquecimento não estanque, é necessário munir a alimentação de corrente do exaustor com um circuito de segurança adequado.
Indicações relativas à ligationétrica
Para poder efetuar a ligação eletrica do aparelho em segurarca, respeite estas indicacoes.
AVISO - Risco deCHOque elétrico!
Deve existir a possibidade de desligar o aparelho da rede eletrica em qualquer alta. O aparelho so pode ser ligado a uma tomada de ligaçao instalada em conformidade com as normas.
- Na instalacao eletrica fixa é necessario montar um disposicao de secionamento omnipolar em conformidade com as condições da categoria de sobretensao Ile com as regras de instalacao.
- Apenas um eletricista pode efetuar a instalacao eletrica fixa. Recomendamos a instalacao de um disjuntor diferencial (interruptor de corrente diferencial residual) no circuito de corrente da alimentacao do aparelho.
- Não dobre nem entale o cabo de ligação e mantenha-o afastado de arestas afiadas.
- Instale o cabo de ligaçao de forma a que nao toque em partes quentes do aparelho.
- Utilize abenas o cabo de ligação fornecido jintamente com o aparecido ou pela Assistência Tecnica.
- Este aparecido corresponde às determinações da UE sobre supressão de interferências.
- O aparecido corresponde à classe de proteção 1 e so pode ser uso com uma ligação com conductor de proteção.
- O fabricante não assume qualquer responsabilitadade por anomalias de functi冗amento ou possiveis danos causados por uma instalacao eletrica incorreta.
Preparar a ligaçãoétrica
Requisito: So a Assistencia Tecnica, com a formação necessária, pode realizar problemas no interior do aparecido ou substituir o cabo de rede.
- Observe as indicações relativas à ligaçãoétrica. Uma montagem deficiente, uma montagem ou ligação incorreta anula a garantia.
- Se for necessário um cabo de alimentação de re de mais comprido, contacte a Assistência Tecnica. Não disponíveis cabos de ligaçao até 2,20 m.
- No caso de apareiros sem cabo pre-instorado, introduza o cabo de rede na tomada de ligação.
Abrir a tomada de ligação
- Levante a tampa da tomada de ligação com a ajuda de uma chave de fendas.
$$
\rightarrow \text {F i g .} 1 5
$$
Preparar a tomada de ligação
- Solte o parafuso.
$$
\rightarrow F i g. \quad 1 6
$$
- Levante a braçadeira da mangueira com ajuda de uma chave de fendas.
Fig. 17
- Desaperte a bracadeira da mangueira.
Fig. 18
Ligar o cabo à tomada de ligação
- Em 3 N, ligue o cabo à tomada de ligaçao de acordo com a segunte figura.
Fig. 19
- Em 2 N, ligue o cabo à tomada de ligaçao de acordo com a segunte figura.
Fig. 20
- Em 1 N, ligue o cabo a tomada de ligaçao de acordo com a segunte figura.
Fig. 21
- Em 2L / 2N , ligue o cabo à tomada de ligação de acordo com a segunte figura.
Fig. 22
-
Observe as cores dos cabos.
-
BN: castanho
-
BU: azul
-
GN/YE: amarel o verde
-
BK: preto
-
GY: cinzento
-
Se necessario, instale as pontes de cobre fornecidas, de acordo com o esquema de ligações.
- Ligue os cabos e, em seguida, aperte os parafusos na tomada de ligação.
- No caso de uma ligação 1N^ ou 2L / 2N , de acordo com o esquema de ligações, 1 corresponde ao motor do ventilador.
- No caso de uma ligação 2N^ / 3N^ , a fase L1 (cinzento) corresponde ao motor do ventilador.
Fixar o cabo na tomada de ligação
- Fixe o cabo de rede com a braçadeira da mangueira.
-
Aperte o parafuso na posicao correta.
-
Não utilize uma aparafusadora a bateria.
Fig. 23
- Para fácilar ofeito da tomada de ligação, arru-me os cabos no centro da tomada de ligação.
- Fecha a tampa da tomada de ligação.
Indicações sobre a tubagem de exaustão
O fabricante do aparecido não se responsabiliza por reclamações que resultem da disposizione do tubo.
- Use um tubo de saída de ar curto e retíroleo com um diamétro de grande dimensão.
- Tubos de saía de ar longos e rugosos, com muitas curvas ou de diamétros reduzidos, reduzem a potência de ventilação e augmentam o rúido do ventilador.
- Use um tubo de saída de ar de material não inflamçavel.
- Para fazer o returno do condensado, monte o tubo de saída de ar com a uma inclinação de 1^ a partir do aparelho.
Canais planos
Utilize canais planos cuja secção transversal interior corresponda ao diametro dos tubos circulares:
O diametro de 150 mm corresponde a aprox. 177~cm^2
- Se os diamétros dos tubos diferirem, devem ser aplicadas tiras deVEDAÇAO.
- Não use canais planos com desvios acentuados.
Tubos circulars
Utilizar tubos circulares com um diametro interior de 150^
Indicações sobre o Functionamento em saía de ar
Para o modo de funciona em saía de ar, delve ser montada uma tampa anti-returno.
Notas
- Se o aparelho não fornecido com uma tampa anti-returno, poderá adquirir-se uma no comércio especializzato.
- Se a SSA de ar for encaminhada atraves da parede exterior, delve ser utilizesuma conduc ta lescopica.
Verificar o móvil
- Verifique se o movable de encastrar está na horizontal e possui capacidade de energia suficiente.
O peso máximo do aparelho é de aprox. 25 kg.
A bancada, na qual monta o aparelho, deve resistir a cargas de aprox. 60 kg.
- Certifique-se de que a estabilitadde do movel de encastrar se encontrargra garantida, mesmo aposo os lavorhos de corte.
-
Assegure a sustentabilitad e a estabilitad atraves de substrutas adequadas, em especial, no caso de bancadas finas.
-
Considere o peso do aparelho, inclusive, cargo adicional.
-
Utilize material de reforço resistente ao calor e à humidade.
-
Certificar-se de que o mover encastravel é resistente ao calor até 90^
- Não instale por baixo outros aparehos, p. ex., fornos, frigoríficos, miguias de lavar loça ou maquina de lavar roupa.
- Verifique o nivelamento do aparelho na abertura de encastreapanasaposa instalacao.
Montar calhas de fixacao
Monte as calhas de fixacao no molev.
- Cole as calhas de fixacao na bancada de trabalho em pedra. No caso de bancadas em pedra, utilize cola resistente ao calor, adequada para a colagem de metal e pedra.
- Nao utilize silicone como vedante.
Fig. 24
Preparar o móvil
Requisito: Os moveris de encasar tém de ser resistentes a uma temperatura de até 90 C.
- Marque o recorte do mover de acordo com o esboço de encastramento.
→Fig.
- Faça quatro furos com um diametro de 6 mm.
Fig. 25
- Certifique-se de que o ângulo da superficie de corte relativamente à bancada de trabalho é de 90^ .
Fig. 25
Se a montagem for realizada por cima de uma gaveta, respeite as distancias minimas
-
Respeite as distancias minimas para退市 o recipientente de transvazamento com o aparelho montado.
→Fig.11
-
Observe a posicao do recipiente de transvazamento.
Fig. 12
Prepare o mover para o modo de funciona em recirculacao de ar
Note: Não recomendamos qualquer instalação numa parede exterior sem isolamento tírmico ou por cima de um piso frio (μ ≥ 0,5 W/m² °C).
- Na combinação com o adaptor para o nicho na parede traseira, observe as respetivas medidas. → Fig. 26
- Meca a espessura da bancada. Transfira a medida para a matriz e trace uma LINHA correspondente. Fig. 27
- Corte na matriz, ao longo da LINHA traçaDA da espessura da bancada A, da LINHA central de corte B e da LINHA de referencia relativamente a saida de ar interior C.
- Marque o centro do nicho na bancada como LINHA central na parede traseira do moverl. Fig.28
- Alinne a matriz na LINHA central da parede traseira do mover e na aresta inferior da superficie de trabalho.
- Crie o nicho na parede traseira de acordo com a matriz.
- Depois de proceder acos lavoros de recorte, remover as aparas.
- Sele as superficies de corte de modo a que resistedam atemperatas elevadas e sejam impermeaveis. Fig.25
Ventilacao
- No modo de funciona em recirculdacao de ar, estabeleça uma saida de ar no rodapé doovel.
- Faça um corte transversal minimo da saía do arde aprox. 400 cm².
- Para fazer a corrente de ar e o ruido reduzidos, fazer uma abertura de saida no rodapé tao grande quando possivel.
- Para garantir um Functionamento correto do aparecido, é necessário ventilar a placá de cozhar adequamente atraves de uma sina de ar com um corte transversal minimo de 200^^2 no armário inferior.
Fixar o vedante no adaptor
Fixe o vedante no adaptor a, no max., 5 mm da aresta.
Fig. 29
Aplicar o adaptor
- Limpe e desengordure a superficie de colagem em torno do nicho na parede traseira do movel.
- Insira o adaptador na abertura de saía, no lado deTRS da placacde cozinhar. Fig.30
- Remova a pelécula de proteção da fita adesiva do adaptorador. → Fig. 31
- Garantir que o cabo de ligação está ligado ao aparecido.
- Coloque o aparelhocretadosamente no recorte da bancada de trabajo.
Fig. 32
Fixar o adaptor
- Secure o adaptador pelo suporte central e pressione os suportes laterais contra a parede traseira do mover no armario inferior e cole-os.
$$
\rightarrow \text {F i g .} \tag {33}
$$
Preparar o mover para o modo de funciona em recirculdacao de ar
-
Se necessario, remove a parede traseira do movel.
-
Na combinação com a curva de conduça plana para o nicho na parede traseira, respeite as respetivas medidas.
$$
\rightarrow \text {F i g .} 3 5
$$
-
No modo de funciona em recirculdacao de ar, estabeleça uma saída de ar no rodapé doovel.
-
Faça um corte transversal minimo da saía do arde aprox. 400 cm².
-
Para fazer a corrente de ar e o ruido reduzidos, para uma abertura de saída no rodapé tao grande quando possivel.
-
Para garantir um Functionamento correto do aparecido, é necessário ventilar a placá de cozhar adequamente atraves de uma sina de ar com um corte transversal minimo de 200^^2 no armário inferior.
-
Depois de proceder aos lavoros de recorte, remover as aparas.
-
Sele as superficies de corte de modo a que resisted a temperatas elevadas e sejam impermea-veis.
$$
\rightarrow \text {F i g .} 2 5
$$
- No modo de funciona em recirculdacao de ar utilize o vedante, a conduita de recirculdacao de ar, o difusor e os filtros de odores.
- Observe as medidas para os differentes cotovelos de canal plano. Pagina 42
Fixar o vedante
Fixe o vedante fornecido na curva de conducira plana, no maximo, a 5 mm do bordo.
$$
\rightarrow \text {F i g .} \quad 3 6
$$
Colocar a curva de conduita plana
Insira a curva de conduita plana na abertura de saida no lugar deTRSdo aparelho.
$$
\rightarrow \text {F i g .} \quad 3 7
$$
- Garantir que o cabo de ligação está ligado ao aparecido.
- Coloque o aparelhocretuidadosamente no recorte da bancada de trabajo.
$$
\rightarrow \text {F i g .} \quad 3 8
$$
Instalar a tubagem entre o aparelho e o difusor
-
Una os componentes da conduita de recirculacao de ar entre si.
-
Fixe os conectores de conduitas retangulares planas engatando-os.
- Para garantir uma fixação adicional, aparafuse os conectores de conduitas retangulares planas com 4 parafusos para plácicos PT 4x8 mm.
$$
\rightarrow \text {F i g .} \quad 3 9
$$
- Una a conduita de recirculdacao de ar ao cotovelo de conduita plana no lado deTRS da placac de cozinhoar.
$$
\rightarrow \text {F i g .} 4 0
$$
- Una o difusor à conduita de recirculacao de ar. Fig. 41
Preparar o mover para o modo de funciona em recirculação de ar
- Se necessario, remove a parede traseira do mo-vel.
- Na combinação com uma curva de conduça plana para o nicho na parede traseira, observe as respetivas medidas. → Fig. 42
- Depois de proceder acos lavoros de recorte, remover as aparas.
- Sele as superficies de corte de modo a que resistam a temperatas elevadas e sejam impermea-veis. Fig. 25
Montar o aparelho para o modo de funciona em saida de ar
- No modo de funciona em saída de ar, utilize o vedante e os filtros acústicos.
- Observar as indentações sobre a tubagem de exaustão. → Párgina 44
Fixar o vedante
Fixe o vedante fornecido na curva de conducira plana, no maximo, a 5 mm do bordo. Fig.36
Instalar a tubagem
- Insira a curva de conduita plana na abertura de saida no lado deTRSdo aparelho. Fig.37
- Se necessario, instale autres éléments da tubagem.
- Garantir que o cabo de ligação está ligado ao aparecido.
- Coloque o aparelhocretuidadosamente no recorte da bancada de trabajo. Fig.38
Estabelecarigao de saida de ar
- Fixe o tubo de saida de ar no cotovelo de canal plano.
- Estabeleça a ligaçao à abertura da saída de ar.
- Vede convenientemente os pontos de ligação.
Colocar o filtro
Note: No modo de funciona em recirculdacao de ar, colque os filtros de odeores. No modo de funciona em saida de ar, colque os filtros acusticos.
- Respeite o sentido do fluxo de ar dos filtros.
- Coloquedoes dosfiltros,dos lados esquerdo e direito, no aparelho e empurre-os para arente. Fig.43
- Coloque os outros filtros, dos lados esquerdo e direito, no aparecido. → Fig. 44
Colocar o filtro de gorduras
Coloque o filtro de gorduras. Fig. 45
Efetuar a ligaçãoétrica
- Observe os dados de ligação na placá de caractéteristicas.
-
Em 3 N, ligue o cabo à tomada de ligaçao de acordo com a figura. Fig.46
-
Em 2 N, ligne o cabo a tomada de ligação de acordo com a figura. → Fig. 47
- Em 1 N, ligue o cabo à tomada de ligação de acordo com a figura. → Fig. 48
- Em 2 L/2 N, ligue o cabo à tomada de ligação de acordo com a figura. → Fig. 49
-
Observe as cores dos cabos.
-
BN: castanho
- BU: azul
- GN/YE: amarelo e verde
- BK: preto
-
GY: cinzento
-
Dependendo do tipo de ligação, deve, se necessário, Solicitar ponteiras发展目标as que são fornecidas de fabrica.
-
Utilize una ponteira para, em caso de necessidad, unir bois cabos.
-
Encurte os fios.
- Remova o isolamento.
Verificar o funciona
- Ligue o aparelho.
- Se acender o é a baredo não se encontrar corretemente ligado. → "Verificar e corrigir a ligaçao eletrica", Págnina 46
- Se não surgir qualquer falha no visor do aparelho, verifique o functimento da ventilação com base no manual de instruções.
Verificar e corrigir a ligaçãoétrica
- Desligue o aparelho da ligação de corrente.
- Verifique se a ligação no aparelho (figura 4) e a ligação da estrutura (figura 8) correspondem ao esquema de ligações nestas instruções de montagem.
"Preparar a ligaçao eletrica", Párgina 43
"Efetuar a ligaço elétrica", Párgina 46
- Em 3 N, observe a segunte figura. Fig.50
- Em 2 N, observe a segunte figura. → Fig. 51
- Em 1 N, observe a segunte figura. → Fig. 52
Mudar a indentação para o modo de funciona em saída de ar
- Se necessário, para o modo funciona em saída de ar, mude a indentação do commando eletrónico nas regulações base.
- Observe o capûlico Regulações base nas instruções de service.
Desmontar o aparelho ATENCAO!
As ferramentas poder danificar a moldura do aparelho.
- São retire o aparelho por cima.
- Desligue o aparelho da fonte de alimentacao.
- Remova a conduita de extracao de ar ou solte as ligacoes de recirculacao de ar.
- Pressione por baixo para retirar o aparelho.
no
Idennepakken
