Typ produktu	Kuchenka z okapem zintegrowanym
Marka	Siemens
Model	EH675BE15E
Maksymalna waga urządzenia	25 kg
Nośność blatu roboczego	60 kg
Zasilanie elektryczne	Podłączenie 3N, 2N, 1N, 2L/2N (patrz tabliczka znamionowa)
Klasa ochronności	1
Tryby odprowadzania powietrza	Odprowadzanie na zewnątrz i recyrkulacja
Rodzaj filtrów	Filtr tłuszczu, filtr przeciwwonny (recyrkulacja), filtr akustyczny (odprowadzanie na zewnątrz)
Średnica okrągłego przewodu odprowadzającego	150 mm
Równoważny przekrój kanału płaskiego	177 cm²
Minimalny przekrój wylotu powietrza przy recyrkulacji	400 cm²
Temperatura odporności mebla	Do 90 °C
Odległość bezpieczeństwa dla implantów elektronicznych	10 cm
Optymalna odległość od tylnej ściany	50 mm
Konserwacja	Regularne czyszczenie filtrów tłuszczu, wymiana filtrów przeciwwonnych i akustycznych
Części zamienne	Dostępne w serwisie Siemens

Często zadawane pytania - EH675BE15E SIEMENS

Jak zainstalować okap do zabudowy Siemens EH675BE15E ?

Instalacja musi być wykonana przez wykwalifikowanego specjalistę. Należy dokładnie przestrzegać dostarczonych instrukcji montażu, w szczególności zachowania odległości bezpieczeństwa, wycięcia blatu roboczego (patrz schemat) oraz podłączenia elektrycznego zgodnie ze schematem w instrukcji.

Jakie odległości bezpieczeństwa należy zachować ?

Ze względu na magnesy trwałe należy bezwzględnie zachować minimalną odległość 10 cm między urządzeniem a wszelkimi implantami elektronicznymi (rozrusznik serca, pompa insulinowa). Odległość między tylną ścianą mebla a ścianą musi wynosić co najmniej 50 mm dla optymalnej wydajności.

Jak podłączyć urządzenie elektrycznie ?

Podłączenia musi dokonać wykwalifikowany elektryk. Urządzenie można podłączyć w konfiguracji 3N, 2N, 1N lub 2L/2N w zależności od instalacji. Należy używać wyłącznie dostarczonego kabla i przestrzegać oznaczeń kolorystycznych (BN: brązowy, BU: niebieski, GN/YE: żółto-zielony, BK: czarny, GY: szary). Patrz schematy podłączenia w instrukcji.

Jak wybrać między trybem odprowadzania na zewnątrz a trybem recyrkulacji ?

Tryb odprowadzania na zewnątrz wymaga przewodu na zewnątrz i użycia filtrów akustycznych. Tryb recyrkulacji (cyrkulacji) zwraca filtrowane powietrze do pomieszczenia przez filtry przeciwwonne i dyfuzor. Dostosuj instalację do swojej konfiguracji (patrz odpowiednie sekcje instrukcji).

Jak czyścić i wymieniać filtry ?

Filtry tłuszczu należy regularnie czyścić w zmywarce lub ręcznie. Filtry przeciwwonne (tryb recyrkulacji) i akustyczne (tryb odprowadzania) należy okresowo wymieniać. Sprawdź instrukcję, aby poznać częstotliwość i procedurę wymiany.

Co zrobić, gdy wyświetlacz pokazuje błąd 400 E851 ?

Ten kod błędu wskazuje na nieprawidłowe podłączenie elektryczne. Odłącz urządzenie, sprawdź podłączenie (rys. 4 i rys. 8 w instrukcji) i popraw je zgodnie ze schematami w sekcji 'Sprawdzanie i poprawianie podłączenia elektrycznego'.

Czy mogę zainstalować okap nad szufladą ?

Tak, ale należy zachować minimalne odległości wskazane do wyjmowania zbiornika przelewowego (rys. 11 i 12 w instrukcji). Upewnij się, że szuflada nie zawiera żadnych przedmiotów przekraczających maksymalną wysokość, aby nie utrudniać działania urządzenia.

Jaka jest waga urządzenia ?

Urządzenie waży maksymalnie około 25 kg. Blat roboczy musi być w stanie wytrzymać obciążenie około 60 kg (urządzenie + dodatkowy ciężar). Do przenoszenia potrzebne są dwie osoby.

Jak przejść z trybu recyrkulacji na tryb odprowadzania na zewnątrz ?

Należy zmienić ustawienia podstawowe sterowania elektronicznego, aby wskazać tryb odprowadzania. Patrz rozdział 'Ustawienia podstawowe' instrukcji obsługi. Pamiętaj również o wymianie filtrów (akustyczne przy odprowadzaniu, przeciwwonne przy recyrkulacji).

Gdzie znaleźć części zamienne do okapu Siemens EH675BE15E ?

Części zamienne (filtry, kable, uszczelki itp.) są dostępne w serwisie Siemens, na oficjalnej stronie internetowej lub u autoryzowanych sprzedawców. Zawsze używaj oryginalnych części.

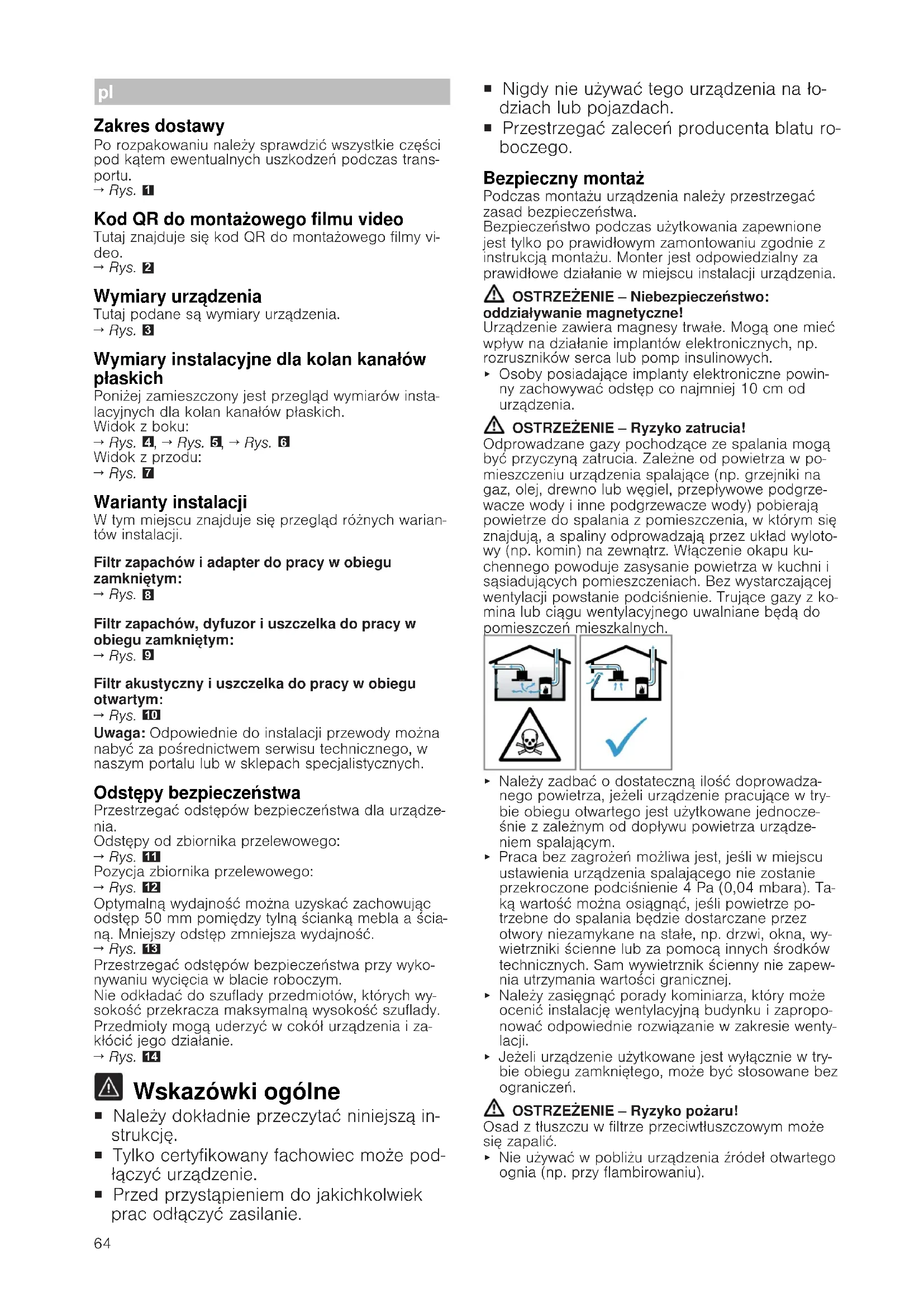

INSTRUKCJA OBSŁUGI EH675BE15E SIEMENS

Po Rozpakowaniu nalezy sprawdzić wszystkie czȩci pod katem ewentualnych uszkodzen podczas transpo-rtu.

→Rys.

Kod QR do montañowedo filmu video

Tutaj znajduje sie kod QR do montażowego filmy video.

Rys. 2

Wymiary urzadzenia

Tutaj podane sa wymiary urzadzenia.

Rys. 3

Wymiary instalacyjne dla kolan kanawów plaskich

Ponizej zamieszczony jest przygliad wymiarów instalacyjnych dla kolan kanatów plaskich.

Widok z boku:

Rys. 4, Rys. 5, Rys. 6

Widok z przodu:

Pys. 7

Wariantystalacji

W tym.),

Filtr zapachów i adapter do pracy w obiegu zamknietym:

Rys. 8

Filtr zapachów, dyfuzor i uszczelka do pracy w obiegu zamknietym:

→Rys. 9

Filtr akustyczny i uszczelka do pracy w obiegu otwartym:

Rys. 10

Uwaga: Odpowiednie do instalacji przywody można nabyc za posrechnictwem serwisu technicznégo, w naszym portalu lub w sklepach SPECIALYZNCH.

Ostepy bezpieczneistwa

Przestręgać odstepów bezpiecznychsta dla urzadzenia.

Ostepy od zbiornika przelewowego:

Rys. 11

Pozycja zbiornika przelewowego:

Rys. 12

Optymalna wydajnosc mozna uzyska zachowujac odstep 50 mm pomiedzy tylna scianka mebla a sciana. Mniejszy odstep zmniejsza wydajnosc.

Rys. 13

Przestręgać odstepów bezpieczentwa przy wykonnywaniu wyciecia w blacie roboczym.

Nie odkladać do szuflady przytedmiotów, ktorych wysokość przyzekracza maksymalna wysokość szuflady. Przytedmioty moga uderzyc w cokó urzadzenia i za-klocić和他的 dane.

Rys. 14

Wskazówki ogólne

Nalezy dokladnie przytyac niniejsza instrukcje.
- Tylko certyfikowany fachwiec要去 podlączy urzadzenia.
- Przed przystapieniem do jakichkolwiek prac odączyc zasilanie.

• Nigdy nie uzywackiego urzadzenia na lodoziach lub pojazdach.
• Przeestręgać zalecen producenta blatu roboczego.

Bezpieszny montaz

Podczas montazu urzadzenia nalezy przystrzegać zasad bezpieczędsta.

Bezpieczentwo podczas uzytkowania zapewnione jest tylko po prawidowym zamontowaniu zgodnie z instrukcja montazu. Monter jest odpowiedzialny za prawidlowe dzialanie w miejscu instalacji urzadzenia.

OSTRZEJELENIE - Niebezpieczenstwo: oddzialywanie magnetyczne!

Urzadzenie zawiera magnesy trwate. Moga one miec wphyw na Dziatanie implantow elektronicznych, np. rozrusznikow serca lub pomp insulinowych.

• Osoby posiadajace implanty elektronicze powinny zachowywac odstep co najmiej 10 cm od urzadzenia.

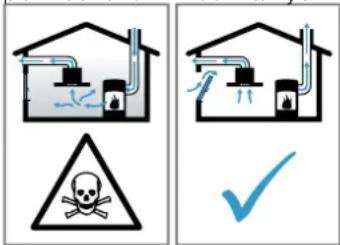

OSTRZEZENIE -Rzyko zatrucia!

Odprowadzane gazy pochodzace ze spelania moga byc przyczyna zatrucia. Zaleznne od powietrza w pomieszczeniu urzadzenia spelajace (np. grzejniki na gaz, olej, drewno lub wegiel, przyptywowe podgrzewacze wody i innate podgrzewacze wody) pobieraja powietrze do spelania z pomieszczenia, w ktorym sie znajduja, a spaliny odpradowazaja przyze ukatd wylotowy (np. komin) na zewnatrz. Wlącenie okapu kuchennego powoduje zasysanie powietrza w kuchni i sasiadujacych pomieszczeniach. Bez wystarczajcej wentylacdji powstanie podcijsnienie. Trujace gazy z komina lub ciagu wentylacyjngo uwalniane帔 do pomieszczeni mieszkalnych.

Nalezy zadbać o dostateczna ilosc doprowadzano nego powietrza, jeźeli urzadzenia pracujuce w trybie obiegu otwartego jest uzytkowane JDBCZ zazoleznym od doplywu powietrza urzadzeniem spelajacym.
- Praca bez zagroż monocliwa jest, jest w miajscuustawienia urzadzenia spelajacego nie zostanieprzekroczone podcijsnienie 4 Pa (0,04 mbara).Taka wartosc przyna osiagnac, jest powietrze po-trzebne do spalania bedzie dostarczane przyezotwory niedamykane na state, np. drzwi, okna, wywietrznik sciennent lub za pomocag innych srodkowtechnicznych.Sam wywietrznik scienny nie zapewnia utrzymania wartosci granicznej.
- Nalezy zasięgnac porady kominiarza, któ róme ocenić instalacje wencylacyjna budynku i zapropo-nowac odpowiednie rozwiazanie w zakresie wencylacji.
- Jeźeli urzadzenia uzytkowane jest wyłacznie w trybie obiegu zamkniętego,MZEbyc stosowane bez ograniczen.

OSTRZEZENIE -Rzyko pozaru!

Osad z tuszczu w filtrze przyciwtluszczowym moze sie zapalić.
- Nie uzywac w基础知识 urzadzenia zrodef otwartego ognia (np. przy flambirowaniu).

Urzadzenie można zainstalłowac w poplizu pieca opalanego paliwem staty (np. drewnem lub węglem) tylko wtedy, gdy wystepuje zamknieta, za-mocowan na state osłona ochronna. Nie要去 dochodźć do iskrzenia.

OSTRZEJENIE - Rzyko odniesienia obrazen!

Wszelkie zmiany i modyfikacje w zakresie ukladu elektrycznego lub konstrukcji mechanicznej są niebezpieczne i moga byc przyczyna nieprawidlowego dzialania urzadzenia.

• Nie dokonywać zadnych zmian w zakresie ukladu elektryczné lub konstrukcji mechanicznej. Częsci, któ są dostepne podczas montaqu, mogamie odre krawędzie i powodowej skaleczenia.
• Nosić rekawice ochronne Urzadzenie jest噤kie.
• Do przenoszenia urzadzenia potrzebne są 2 osoby.
  Uzywac wyłacznie odpowiednich naręźdi pomocniczych.

OSTRZEZENIE -Rzyko uduszenia sie!

Dzieci moga sobie naciagnac materiały opakowania na glowe lub zawinać sie w nie i udusic sie.

• Materialy z opakowania nalezy trzymac poza za-siegiem daneci.
• Nie pozwalać dzieciom na jabawe opakowaniem, a szczególnie folia.

OSTRZEZENIE - Rzyko zatrucia!

Zasysane z powrotem gazy spalinowe moga prowadzic do zatruc.

• Nie odpradowacz powietrza wylotowego do pracujacego komina dymowego lub komina spalinowego.
• Nie odpradowadc powietrza wylotowo do szybu, któ rsluy do odpwiatrzania pomieszczén kominkami.
• Jeźeli powietrze wylotowe ma byc odprowadzane do komina dymowego lub komina spalinowego, któ rie pracuje, trzeba mieć na to zgodę od odpowiedniego mistrza kominiarskiego.

Odprowadzane gazy pochodzace ze spalania moga, byc przyczyna zatrucia.

• Ježeli okap kuchenny jest zainstalowany z kominkiem zaleznym od powietrza w pomieszczeniu, za-silanie elektryczne okapu kuchennego musi byc wyposazone w odpowiedni obwód zabezpieczajacy.

Wskazówki dotyczę przylacza elektrycznégo

Aby moc bezpiecznie podlączy urzadzenia do sieci elektrycznej, naleź przy restręgać ponieszych wskazówek.

OSTRZEJELENIE -Rzyko porazenia pradem!

Odćzenie urzadzenia od zasilania musi byc mozi-wei w kazi dej chwili. Urzadzenia moza podćzyc wylacznie do gniażda zainstalowanego zgodnie z przypisami.

• Jesli nie jest to moziwe, w statej instalacji elektrycznej nalezy zamontowac Rozlacznik wielobiegunowy zgodnie z warunkami kategori przejeciowej III i przypisami instalacyjniymi.
• Jedynie osoba z uprawnieniami elektryka要去 wykonac state instalacione elektryczna. Zalecamy za instalawanie wyłacznika roznicowo-pradowego (wyłacznik RP) w obwodzie elektrycznym zasilania urzadzenia.
• Nie zaginać ani nie zaciskać przyłączeniowego i trzymać go z dala od ostrych krawędzi.
  Ulozyc kabel przyląceniowy tak, aby nie dotykat goracej obudowy urzadzenia.

Uzywac wyłacznie przytaczeniowych dostarczonego wraz z urzadzeniem lub przewodu dostarczonego przyez serwisanta.
To urzadzenie speltnia wymogi zarzadzen WE w sprawie ukladow przyciwzakloceniewych.
- Urzadzenie odpwiatada klasie ochry 1. Dlatego要去 byc uzytkowane wylacznie, jesti jest podlaczone do przywodu uziemiazacego.
- Producent nie ponosi odpowiedzialnosci za usterkij lub ewentualne szkody powstate wwynikuNieprawidlowo wykonanej instalacji elektrycznej.

Przygotowanie przyłącza elektrycznych

Wymaganie: Tylko przyszkoleni w odompowiednim za-kresie pracownicy serwisu moga wykonywać prace wewnatrix urzadzenia lub wymieniać przywód zasilajacy.

1. Przestręgać wskazowej dotycznych przyłącza elektrycznych.
   Nieprawidów montaż, instalacja lub podłaczenia, spowoduje uniewaznienie gwarancji.
2. Ješli konieczny jest dluzszy przyłączeniowy do sieci elektrycznej,NSEy skontaktoać sie z serwisem. Dostepe na przyłączeniowe o dlugosci do 2,20 m.
3. W przypadku urzadzen bez wstepnie zainstalowanego przewodu umiescić przywod zasilajcy wgnieźdie przyłączeniowym.

Otwieranie gniazda przyłączeniowej

• Za pomocę wkrétaka podniać suktrywo gniażda przyłączeniowych.

$$ \rightarrow R y s. \quad 1 5 $$

Przygotowanie gniażda przyłączeniowej

1. Odkrećić Šrubes.

2. Za pomocagwretaka uniesc opaskzaciskowa.

3. Poluzowa opaske.

$$ \begin{array}{l} \rightarrow R y s. \quad 1 6 \ \rightarrow R y s. \quad 1 7 \ \rightarrow R y s. \quad 1 8 \ \end{array} $$

Podlączanie przywodu do gniażda przyłączeniowego

1. W przypadku 3 N podłaczyć przywód do gniażda przyłączeniowygo zgodnia z ponieszym rysunkiem. → Rys. [19]
2. W przypadku 2 N podłaczyc przywod do gniazda przyłączeniowego zgodnia z ponieszym rysunkiem. Rys. 20
3. W przypadku 1 N podłaczyc przywod do gniazda przyłączeniowego zgodnia z ponieszym rysunkiem. Rys. 21
4. W przypadku 2 L / 2 N podłaczyc przyzwód do gniażda przyłączeniowego zgodnia z ponieszym rysunkiem.

$$ \rightarrow R y s. \quad 2 2 $$

1. Nalezy zworcić uwage na kolory przewodów.

2. BN: brazo

3. BU: niebieski
4. GN/YE: zóty i Zielony
5. BK: czarny

6. GY: szary

7. W razie potrzeby zamontowac dolaczone mostki miedziane zgodnie ze schematem polaczen.

8. Podłaczycz przywody, a nastepnie dokrecić s Ruby na gnieździe przyłączeniowym.
9. Przy podlączeniu 1 N~ lub 2 L / 2 N zgodnie ze schematem 1 odpowiada silnikowski wentylatora.
10. Przy podlączeniu 2N^ / 3N^ faza L1 (Grey) odpowiada silnikowski wentylatora.

Mocowanie przywodów w gnieźdie przyłączenia iwoym

1. Zamocowac przyzwod zasilajacy za pomocag opaskizaciskowej.
2. Dokrecic srbu do odppowiednej pozycji.
3. Nie uzywać wkrétarki akumulatorowej.
   Rys. 23
4. Umiescić przywod w srodkowej częsci gniazda przyłączeniowego, aby ułatwoczamkiść gniazda przyłączeniowego.
5. ZamknacPokrywe gniazda przytaczeniwoego.

Uwagi dotyczne kanalu wylotowego

Producent urzadzenia nie ponosi odpowiedzialnosci za zaklocenia dziatania spowodowane nieprawidlowym fungcjonowaniem przewodu rurowego.

Uzywac krotkiej, prostej rury wylotowej o moziwie duzej srednicy.
- Dlugie, porowate rury wylotowe o licznych zagieciach lub matej srednicy uniemozliwja osiagniecie optymalnej mocy wyciuagu, a praca wentylatora jest glosniejsza.
Stosowac rury wylotowe z materiaiu niepalneo.
- Aby zapobiec cofaniu sie kondensatu, rure wylotowa nalezy zamontowac pod lekkim katem (spadek 1^ ).

Kanaly plaskie

Stosowac kanaly plaskie, ktorych przykrój wewétrzny odpw)iada srednicy rur okraglych:

Srednica 150 mm odomowiada ok. 177~cm^2
W przypadku odmiennych srednic rur nalezy za-stosowac taemy uszczelniajace.
- Nie uzywac kanalów plaskich, kóre ostro zmieniaja kierunek.

Rury okrangler

Uzyc rur okraglych o srednicy wewnetrznej 150 mm.

Wskazówki dotyczętrybu przyw obiegu otwartym

W trybie pracy w obiegu otwartym nalezy zamontowac zawor zwrotny.

Uwagi

• Jeźeli do urzadzenia nie dołączono zaworu zwrotnego,MZa go nabyc w sklepie specjalistycznym.
  W przypadku odpradowazia powietrza wylotowe go przysz sciane zewnetrzna konieczne jest zamontowanie teleskopowiej skrzynki nasciennej.

Kontrola mebla

1. Sprawdzić,czy mebel do zagudowy jest wypoziomowany i ma dostateczna nosnosc. Maksymalny cięzar urzadzenia winosi ok. 25kg Blat roboczny przyeznaczony do zagudowy urzadzenia musi wytrzyma obciañenie ok. 60kg
2. Upewnicie, ze wykonanie niedbendnych wycie nie naruszy stabilnosci mebla do zabadowy.
3. Nosnosc i stabilnosc, szcegolnie w przypadku cienkich blatow roboczych, nalezy zapewnic za pomocag odpwiednich konstrukcj stelażowych.

-Uwzgldenicciezar urzadzenia wraz z dodatkowym zaadunkiem.
- Zastosowac material wzmacniajacy odpornny na wysoka temperature i wilgoć.

1. Upewnic sie, ze mebel do zabadowy jest odporny na temperature do 90^

2. Nie montowac nad innymi urzadzeniami, np. nad piekarnikami, urzadzeniami chlodniczymi, zmywarkami lub pralkami.

3. Dopiero po zainstalowaniu urzadzenia w otworze montażowym naleź sprawdzić,czy urzadzenia jest plaskie.

Montaż szyn mocujacych

Zamontowac szynmocujace do mebla.

• Przykleci szyny mocujace do kamienego blatu roboczego. W przypadku odpornych na daneść wysokich temperatur blatów roboczych z kamenia, do sklejenia metalu i kamenia uzyc odpowiedniago kleju.
• Do uzczelniania nie uzywac silikonu.
  Rys. 24

Przygotowanie mebla

Wymaganie: Meble do zabudowy musza byc odporne na dzialanie temperatury do 90^

1. Zaznaczyc wyciecie na meblu zgodnie ze szkicem montazowym.

Rys. 14

1. Wykonac cztery otwory o srednicy 6 mm.

Rys. 25

1. Upewnicie, ze kat miedzy powierzchnia cięcia a blatem roboczym winosi 90^ .

Rys. 25

Zachowanie minimalnych odstepów w przypadku montazu nad szuflada

1. Aby wyjac zbiornik przy zamontow- nym urzadzeniu, uwzgliednic minimalne odstepy. → Rys. 11
2. Zwrócić uwage na połozenia zbiornika przyelewowycho.

Rys. 12

Przygotowanie mebli z zamnietym obiegiem powietrza zadapterem

Uwaga: Nie zalecamy montazu bezposrednio przy nieizolowanej termicznie scianie zewnetrznej ani na zimnej podlodze ( ≥ 0,5W / m^2 C).

1. Na szablonie ciac po zaznaczonej linii grubosci blatu roboczego A, linii srodka ciecia B oraz linii odniesienia do wewnetrznego wylotu powietra C.
2. Zaznaczyć srodek wyciecia w blacie roboczym jako linie srodkowa na tylnej sciance mebla.

Rys. 28

1. Szablon wyrównac wzglédem srodkowej linii tylnej scianki mebla i dolnej krawędzi btalu roboczego.

2. Wyciecie w tylnej sciance wykonac zgodnie z szablonem.

3. Po wykonaniu wyciec usunac wiory.

4. Krawędzieciecia zabezmieczyc srodkiem zarood-pornym i odpowiednio uszczelnić.

Rys. 25

Wentylacja

1. W przypadku trybu przy w obiegu zamknietym w listwie cokołowej mebla wykonac otwor wylotowy powietrza.

2. Minimalny przyekrój wylotu powietrza powinienmieć ok. 400~cm^2

3. Aby zminimalizowac przyewiew i niedożadane odgosity, otwor wylotowy w przystojenie cokolu musi byc sąwięszy.

4. W celu zapewnienia prawidlowej pryac urzadzenia nalezy zadbac o odpowiednia wentylacie plyty grzewczej poprzej otwor wylotowy powietrza o minimalnym przykroju 200~cm^2 w szafe dolnej.

Montaž urzadzenia z obiegiem zamkniétrym, zadaptererem

Mocowanie uszczelki na adapterze

• Zamocowac uszczelke na adapterze maksymalnie 5 mm do krawędzi.

Rys. 29

Podlączanie adaptera

1. Oczyscić i odtruscić powierzchnie klejenia wokóf wyciecia w tylnej scianie mebla.
2. Adapter umiescić w otworze wylotowym z tylu phy-ty grzewczej. Rys. 30
3. Usunac folie ochronna taśmy klejacej z adapterera. → Rys. 31

Umieszczenie urzadzenia w wycieciu blatu roboczego

1. Upewnic sie, ze przylaczeniowy jest polaczony z urzadzeniem.
2. Ostrożnie wyroć urzadzenia w wyciecie blatu roboczego. Rys. 32

Mocowanie adaptera

1. Przytrzymać adapter zaŚrodkowe mocowanie, przyśnaco go za pomocamy bocznych mocowan wierunku tylnej scianki mebla w szafce dolnej i przykleć. Rys. 33
2. W razie potrzeby zamocowac adapter za pomocag srub. Rys. 34

Przygotowanie mebli dla zamknietego obiegu z ka-nalem recyrkulacji powietrza

1. W razie koniecznosci usunac tylnascianke mebla.

2. W polaczeniu z kanalem plaskim, zwrocić uwage na odpowiednie wymiary dla wyciecia w tylnej scianie. Rys. 35

3. W przypadku trybu przy w obiegu zamknietym w listwie cokołowej mebla wykonac otwor wylotowy powietrza.

4. Minimalny przyzekrój wylotu powietrza powinienmieć ok. 400~cm^2

5. Aby zminimalizowac przewiew i niedożadane odgósy, otwor wylotowy w przystönie cokolu musi byc moziwie jak największy.

6. W celu zapewnienia prawidlowej pracy urzadzenia nalezy zadbac o odpowiednia wentylacje pity grzewczej poprzej otwor wylotowy powietrza o minimalnym przykroju 200~cm^2 w szafe dolnej.

7. Po wykonaniu wyciec usunac wiory.
8. Krawedzieciecia zabeprieczyc srodkiem zarood-pornym i odpowiednio uszczelnic. Rys. 251

Montaž urzadzenia z obiegiem zamkniétym i kanalem recyrkulacji powietrza

1. W przypadku pracy w obiegu zamknietym nalezy zastosowac uszczelke, kanat recyrkulaci powietrza, dyfuzor i filtry zapachow.
2. Nalezy zworcić uwage na wymiary rożnych kolan kanalów plaskich. → Strona 64

Mocowanie usczelki

Zamocowac dostarczona uszczelke w kanale plaskimgowietrza maks.5 mm od krawedzi. Rys.36

Montaz kanalu plaskiego

Wtozyc plaskie zagiecie kanalu do otworu wylotowego z tyfu urzadzenia. Rys.37

Umieszczenie urzadzenia w wycieciu blatu roboczego

1. Upewnic sie, ze przyęczeniowy jest połaczony z urzadzeniem.
2. Ostrożnie wtozyc urzadzenia w wyciecie blatu roboczego. Rys. 33

Wykonanie polaczen ruwychmiędzy urzadzeniem a dyfuzorem

1. Polaczyc ze soba elementy kanalu recyrkulaci powietrza.

Zamocowac taczniki kanatow plaskich poprzej zatrzasniecie.
- Dodatkowo zamocstaw poprzej skrećenie sączników kanalów plaskich za pomocą 4 strub do tworzyw sztucznych PT 4x8 mm. Rys. 39

1. Polaczyc kanat recyrkulacji powietrza z kanalem plaskim z tytu pty grzewczej. Rys. 40
2. Podlączyc dyfuzor do kanalu recyrkulacji powietrza. Rys. 41

Przygotowanie mebla do pracy w trybie obiegu otwartego

1. W razie koniecznosci usunanć tylnasciankemeba.
2. W polaczeniu z kanatem plaskim, zwrocić uwage na odpowiednie wymiary dla wyciecia w tylnej scianie. Rys. [42]
3. Po wykonani wyciec usnac wiory.
4. Krawedzie cięcia zabezmieczyc srodkiem zarood-pornym i odpowiednio uszczelnic. Rys. 25

Montaž urzadzenia przyeznaczonego do pracy w trybie obiegu otwartego

1. W przypadku pracy w obiegu otwartym nalezy za-stosowac uszczelke i filtry akustyczne.
2. Przestrzejac uwag dotycznych kanalu wylotowego. Strona 66

Mocowanie usczelki

Zamocowac dostarczona usczelke w kanale plaskimgowietrza maks.5 mm od krawedzi. Rys.36

Wykonanie polaczen ruwych

1. Wlozyc plaskie zagiecie kanalu do otworu wyloto-wego z tylu urzadzenia. Rys. 37
2. W razie potrzeby nalezy zamontowac kolejne elementy instalacji rurowej.

Umieszczenie urzadzenia w wycieciu blatu roboczego

1. Upewnic sie, ze przytaczeniowy jest polaczony z urzadzeniem.
2. Ostrożnie wtozyć urzadzenia w wyciecie blatu roboczego. Rys. 38

Podlącenie do otworu wylotowego

1. Ruregowrza odlotowego przymocowa na zlaczce kanatu plaskiego.
2. Wykonac polaczenia z otworemgowrza wyloto-wego.
3. Miejsca połaczenia odpowiednio uszczelnić.

Wkladanie filtrów

Uwaga: Do trybu pracy w obiegu zamknietym za-. montowac filr zapachow.
Do trybu pracy w obiegu otwartym zamontowac filr akustyczny.

1. Uwazac na kierunek przeplywugowietrza filtrow.
2. Dwa z filtrów włoźyc po lewej i po prawej stronie do urzadzenia i przyzesunanę do przyodu. → Rys. 43
3. Pozostale filtry wlozyc po lewej i po prawej stronie do urzadzenia. Rys. 44

Montañ filtra przyciwóluszczowych

Wtozyc filtr przeciwtuszczowy.
Rys. 45

Podłuczanie do instalacji elektrycznej

1. Naleź przyestrzegać danych dotycznych połączenia podanych na tabliczce znamionowej.
2. W przypadku 3 N podłaczycz przywod do gniazda przyłączeniowy zgodnia z rysunkiem. Rys. 46
3. W przypadku 2 N podączyć przywód do gniażda przyȩczeniowygo zgodnia z rysunkiem. → Rys. 47
4. W przypadku 1 N podlączyć przyzwód do gniażda przyłączeniowygo zgodnia z rysunkiem. → Rys. 48
5. W przypadku 2 L/2 N podłaczyc przyzwod do gniażda przyȩćzieniowej zgodnia z rysunkiem. → Rys. 49

6. Nalezy zwróci uwage na kolory przewodów.

7. BN: brazowy

8. BU:niebieski
9. GN/YE: zólty i zielony
   BK:czarny

GY: szary

1. W zależnosci od rodzaju przyłącza, w razie potrzeby ułoźć dostarczone fabrycznia konćowej w inny sposob.
2. Aby w razie potrzeby połaczyc dwa przywody, uzyć konćowki kablowej.

-Skrócić zyly przyzewodów.
- Usunarizolacion.

Kontrola dzialania

1. Właczyc urzadzenia.
2. Jeźeli swieci sie 0000 Eoszadzebie nie jest prawidtow podlączone. "Kontrola i korekta przyłącza elektrycznych", Strona 68
3. Jesli na wyświetlaczu urzadzenia nie pijsi są zaeden bląd, sprawdzić dziatanie systemu wencyjnych na podstawie instrukcji obstrugi.

Kontrola i korekta przyłącza elektrycznégo

1. Odlaczyc urzadzenie od pradu.
2. Sprawdzić,czy podlączenia od strony urzadzenia (rys.4)i od strony budynku (rys.8) odpowiadaj schematowi połaczenia zawartemu w niniejszej instrukcji montazu.

"Przygotowanie przyłącza elektrycznych", Strona 65

"Podlaczanie do instalacji elektrycznej", Strona 68

1. W przypadku 3 N nalezy postepować zgodnia zponieszym rysunkiem.
   Rys.50

2. W przypadku 2 N naleź y postępowac zgodnia z ponieszym rysunkiem. Rys. 51

3. W przypadku 1 N naleź y postepować zgodnia z ponieszym rysunkiem. Rys. 62

Przeloczanie wyświetlacza na tryb obiegu otwartego

1. W razie potrzeby dla obiegu otwartego nalezy odpowiednio przyȩczy w ustawieniach podstawowych wyświetlacz sterownikia elektronicznego.
2. Patrz rozdziel Ustawenia podstawowe w instrukcji obstugi.

Demontaz urzadzenia

UWAGA!

Narędzia moga uszkodzic rame urzadzenia.

• Nie wyciagac urzadzenia od gory.
• Ołączyc urzadzenia od sieci elektrycznej.
• Usanac kanaf wentlacyjny lub odkrecić połaczenia stosowane w trybie obiegu zamkniętego.
• Wypchnac urzadzenie od dotu.

tr

Teslimat kapsami
