EH675BE15E - Herd SIEMENS - Kostenlose Bedienungsanleitung

Produkttyp	Kochfeld mit integrierter Dunstabzugshaube
Marke	Siemens
Modell	EH675BE15E
Maximales Gerätegewicht	25 kg
Belastbarkeit der Arbeitsplatte	60 kg
Stromversorgung	Anschluss 3N, 2N, 1N, 2L/2N (siehe Typenschild)
Schutzklasse	1
Abluftmodi	Abluft nach außen und Umluft
Filterarten	Fettfilter, Geruchsfilter (Umluft), Akustikfilter (Abluft nach außen)
Durchmesser des runden Abluftkanals	150 mm
Querschnitt bei Flachkanal (gleichwertig)	177 cm²
Mindestquerschnitt der Luftaustrittsöffnung bei Umluft	400 cm²
Wärmebeständigkeit des Möbels	Bis zu 90 °C
Sicherheitsabstand für elektronische Implantate	10 cm
Optimaler Abstand zur Rückwand	50 mm
Wartung	Regelmäßige Reinigung der Fettfilter, Austausch der Geruchs- und Akustikfilter
Ersatzteile	Erhältlich beim Siemens-Kundendienst

Häufig gestellte Fragen - EH675BE15E SIEMENS

Wie installiere ich die Siemens Einbau-Dunstabzugshaube EH675BE15E?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Befolgen Sie genau die mitgelieferten Montageanweisungen, insbesondere die Einhaltung der Sicherheitsabstände, den Ausschnitt der Arbeitsplatte (siehe Schema) und den elektrischen Anschluss gemäß dem Schaltplan in der Anleitung.

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie unbedingt einen Mindestabstand von 10 cm zwischen dem Gerät und elektronischen Implantaten (Herzschrittmacher, Insulinpumpe) aufgrund der Permanentmagnete ein. Der Abstand zwischen der Möbelrückwand und der Wand muss mindestens 50 mm betragen, um optimale Leistung zu erzielen.

Wie wird das Gerät elektrisch angeschlossen?

Der Anschluss muss von einem qualifizierten Elektriker durchgeführt werden. Das Gerät kann je nach Konfiguration Ihrer Installation in 3N, 2N, 1N oder 2L/2N angeschlossen werden. Verwenden Sie nur das mitgelieferte Kabel und beachten Sie die Farbcodierung (BN: braun, BU: blau, GN/YE: gelb/grün, BK: schwarz, GY: grau). Siehe Anschlusspläne in der Anleitung.

Wie wähle ich zwischen Abluft- und Umluftbetrieb?

Der Abluftbetrieb erfordert einen Kanal nach außen und die Verwendung von Akustikfiltern. Der Umluftbetrieb leitet die gefilterte Luft über Geruchsfilter und einen Diffusor zurück in den Raum. Passen Sie die Installation Ihrer Konfiguration an (siehe entsprechende Abschnitte der Anleitung).

Wie reinige und ersetze ich die Filter?

Die Fettfilter müssen regelmäßig in der Spülmaschine oder von Hand gereinigt werden. Die Geruchsfilter (Umluftbetrieb) und Akustikfilter (Abluftbetrieb) sind regelmäßig auszutauschen. Die Häufigkeit und das Verfahren zum Austausch entnehmen Sie bitte der Anleitung.

Was tun, wenn das Display den Fehler 400 E851 anzeigt?

Dieser Fehlercode weist auf einen falschen elektrischen Anschluss hin. Trennen Sie das Gerät vom Netz, überprüfen Sie den Anschluss (Abb. 4 und Abb. 8 der Anleitung) und korrigieren Sie ihn gemäß den Schaltplänen im Abschnitt 'Elektrischen Anschluss prüfen und korrigieren'.

Kann ich die Dunstabzugshaube über einer Schublade installieren?

Ja, aber beachten Sie die angegebenen Mindestabstände für die Entnahme des Überlaufbehälters (Abb. 11 und 12 der Anleitung). Stellen Sie sicher, dass die Schublade keine Gegenstände enthält, die die maximale Höhe überschreiten, um den Betrieb des Geräts nicht zu beeinträchtigen.

Wie schwer ist das Gerät?

Das Gerät wiegt maximal ca. 25 kg. Die Arbeitsplatte muss eine Last von ca. 60 kg (Gerät + Zusatzbelastung) tragen können. Zum Bewegen sind zwei Personen erforderlich.

Wie wechsle ich vom Umluftbetrieb zum Abluftbetrieb?

Sie müssen die Grundeinstellungen der elektronischen Steuerung ändern, um den Abluftmodus einzustellen. Lesen Sie das Kapitel 'Grundeinstellungen' in der Gebrauchsanleitung. Denken Sie auch daran, die Filter zu wechseln (Akustikfilter bei Abluft, Geruchsfilter bei Umluft).

Wo finde ich Ersatzteile für die Siemens Dunstabzugshaube EH675BE15E?

Ersatzteile (Filter, Kabel, Dichtungen usw.) sind beim Siemens-Kundendienst, auf der offiziellen Website oder bei Fachhändlern erhältlich. Verwenden Sie immer Originalteile.

BEDIENUNGSANLEITUNG EH675BE15E SIEMENS

Prufen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

Abb. 1

QR-Code Montagevideo

HierfindensiedenQR-CodefurdasMontagevideo.

Abb. 2

GerätemaBe

Hierfindensie dieMaBe desGerats.

Abb. 3

Einbaumaße für Flachkanalbögen

HierfindensieeneUbersichtüberdieEinbaumaB derFlachkanalbogen.

Seitenansicht:
Abb. 4, Abb. 5 Abb. 6
Frontansicht:
Abb. 7

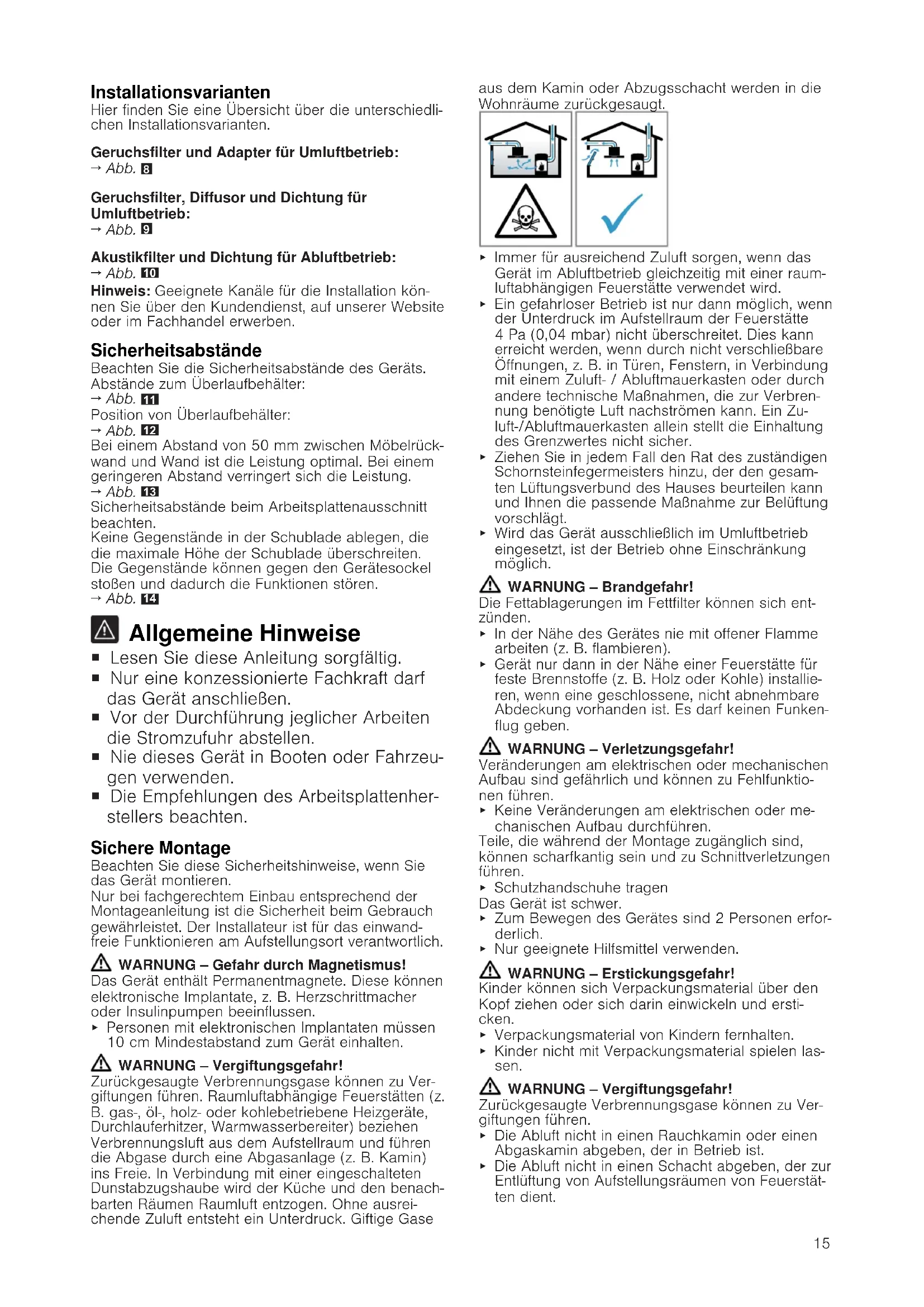

Installationsvarianten

HierfindensieeneübersichtüberdieunderschiedlichenInstallationsvarianten.

Geruchsfilter und Adapter für Umluftbetrieb:

Abb. 8

Geruchsfilter, Diffusor und Dichtung fur Umluftbetrieb:

→Abbb. 9

Akustikfilter und Dichtung fur Abluftbetrieb:

→Abb. 10

Hinweis: Geeignete Kanäle für die Installation konnen Sie über den Kundendienst, auf unserer Website oder im Fachhandel erwerben.

Sicherheitsabstände

Beachten Sie die Sicherheitsabstände des Geräts.

Abstände zum Überlaufbehälter:

Abb. 11

Position von Überlaufbehälter:

→Abb. 12

Bei einem Abstand von 50 mm zwischen Möbelrückwand und Wand ist die Leistung optimal. Bei einem geringeren Abstand verringgert sich die Leistung.

→Abb.13

Sicherheitsabstände beim Arbeitsplattenausschnitt beachten.

Keine Gegenstände in der Schublade ablegen, die die maximale Höhe der Schublade überschreiben. Die Gegenstände können gegen den Gerätesocketstoßen und dadurch die Funktionen stären.

→Abb. 14

Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraftarf das Gerät anschließen.
  Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.
  Die Empfehlungen des Arbeitsplattenherstellers beachten.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

WARNING - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen beeinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

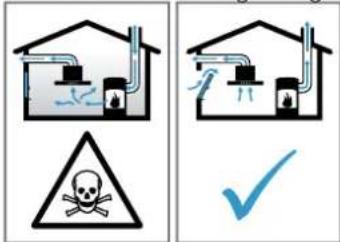

WARNUNG - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Ver-giftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, ol-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giffige Gase

aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
• Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benöttige Luft nachstromen kann. Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
  Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.
• Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNING-Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

In der Naze des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren).
Gerat nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

WARNING - Verletzungsgefahr!

Veränderungen am elektrischen oder Mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen.

Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführren.

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragen
Das Gerät ist schwer.
Zum Bewegen des Gerätes sind 2 Personen erforderlich.
Nur geeignete Hilfsmittel verwenden.

WARNING - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und erstücken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial speiten lasen.

WARNING - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist.
Die Abluft nicht in einen Schacht abgeben, der zur Entlüftung von Aufstellungsraumen von Feuerstätten dient.

Soll die Abluft in einen Rauchkamin oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Zurückgesaugte Verbrennungsgase konnen zu Ver-giftungen führen.
- Wenn eine Dunstabzugshaube mit einer raumluft-abhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie diese Hinweise.

WARNING - Stromschlaggefahr!

Die Trennung des Gerats vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur an eine vorschrifsmäßig installierte Anschlussdose angeschlossen werden.

In der festverlegten elektrischen Installation muss eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführten. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.
Das Anschlusskabel nicht knicken oder einklemen und von scharfen Kanten fernhalten.
Das Anschlusskabel so verlegen, dass es nicht das bereits Gerätegehause berührt.
Nur das mit dem Gerät mitgelieferte oder vom technischen Kundendienst gelieferte Anschlusskabel verwenden.
- Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Das Gerat entspricht der Schutzklasse 1. Daher das Gerat nur mit Schutzleiter-Anschluss verwenden.
- Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Elektrischen AnschlussVBorbereiten

Voraussetzung: Nur der darauf ausgebildete Kunden-dienst darf Arbeiten am Geräteinneren durchführten oder das Netzkabel tauschen.

1. Die Hinweise zum elektrischen Anschluss beachten. Bei einer fehlerhaften Montage, einem unsachgemäßen Einbau oder Anschluss erlischt die Garantie.
2. Falls eine langere Netzanschlussleitung notwendig ist, den Kundendienst kontaktieren. Anschlussleitungen stehen bis zu 2,20 m zur Verfügung.
3. Bei Geräten ohne vorinstalliertes Kabel das Netz-kabel in die Anschlussdose einführen.

Anschlussdose offen

Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben.
Abb. 15

AnschlussdoseVBorbereiten

1. Die Schraube offen.
   Abb. 16

2. Die Schlauchschelle mithilfe eines Schraubenziehers anheben.
   Abb. 17

3. Die Schlauchschelle offen.

→Abb. 18

Kabel in Anschlussdose anschließen

1. Bei 3 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen. → Abb. 19
2. Bei 2 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen. Abb. 20
3. Bei 1 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen. Abb. 21
4. Bei 2 L / 2 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen. → Abb. 22

5. Die Farben der Kabel beachten.

6. BN: Braun

7. BU: Blau
8. GN/YE: Gelb und grün
9. BK: Schwarz

10. GY: Grau

11. Bei Bedarf die beiliegenden Kupferbrücken gemäß dem Anschlussbild einbauen.

12. Die Kabel anschlieben und dann die Schrauben an der Anschlu SSDose festziehen.
13. Bei einem Anschluss 1N^ oder 2L / 2N gemäß dem Anschlussbild entspricht 1 dem Ventilatormotor.
14. Bei einem Anschluss 2N^ / 3N^ entspricht die Phase L1 (Grey) dem Ventilatormotor.

Kabel in der Anschlussdose befestigen

1. Das Netzkabel mit der Schlauchschelle befestigen.
2. Die Schraube an der korrekten Position anziehen. -Keinen Akkuschrauber verwenden. Abb. 23
3. Um den Verschluss der Anschlussdose zu erleichtern, die Kabel im mittleren Bereich der Anschlussdose anordnen.
4. Den Deckel der Anschlussdose schlieben.

Hinweise zur Abluftleitung

Der Hersteller des Gerats übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzufahren sind.

Ein kurzes, geradliniges Abluftrohr mit einem möglichst groBen Rohrdurchmesser verwenden.
- Lange, raue Abluftrohre, weitere Rohrbögen oder keine Rohrdurchmesser verringn die Absaugleistung und erhöhen das Lüftergeräusch.
- Ein Abluftrohr aus nicht brenbarem Material verwenden.
- Um Kondensat-Rücklauf zu vermeiden, das Abluft-rohr vom Gerät aus mit 1^ Gefälde montieren.

Flachkanäle

Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht:

Durchmesser 150 mm entspricht ca. 177~cm^2
- Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
- Keine Flachkanäle mit scharfen Umlenkungen verwenden.

Rundrohre

Rundrohre mit einem Innendurchmesser von 150 mm verwenden.

Hinweise zum Abluftbetrieb

Bei Abluftbetrieb sollen eine Rückstauklappe eingebaut werden.

Hinweise

• Wenn dem Gerät keine Rückstauklappe beilgelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.
• Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Telescop-Mauerkasten verwendet werden.

Möbel prüfen

1. Prufen, ob das Einbaumöbel waagerecht und ausreichend tragfähig ist.
   Das maximale Gewicht des Gerats beträgt ca. 25 kg.
   Die Arbeitsplatte, in die Sie das Gerat einbauen, muss Belastungen von ca. 60kg standhalten.
2. Sicherstellen, dass die Stabilität des Einbaumöbels auch nach den Ausschnittarbeiten gewährleistet ist.

3. Die Tragfähigkeit und die Stabilität durch geeignete Unterkonstruktionen sicherstellen, insbesondere bei dūnnen Arbeitsplatten.

4. Das Gerategewicht inklusive zusätzlicher Beladung berücksichtigten.

5. Hitzebeständiges und feuchtgkeitsbeständiges Verstärungsmaterial verwenden.

6. Sicherstellen, dass das Einbaumöbel bis 90^ hitzebeständig ist.

7. Keine anderen Geräte unterbauen, z. B. Backöfen, Kuhlgeräte, Geschirrspüler oder Waschmaschinen.
8. Die Ebenheit des Gerats erst nach der Installation in der Einbauöffnung überprüfen.

Halteschienen montieren

Die Halteschienen im Mobelstück montieren.

Die Halteschienen auf die Stein-Arbeitsplatte kleben. Bei Arbeitsplatten aus Stein hitzebeständigen, zum Verkleben von Metall und Stein geeigneten Klebstoff verwenden.
- Kein Silikon zum Abdichen verwenden.
Abb. 24

MöbelVBorbereiten

Voraussetzung: Die Einbaumöbel müssen bis

90 °C temperaturbestandig sein.

1. Den Möbelausschnitt gemäß der Einbauskizze an-zeichen.
   →Abb. 14
2. Vier Mal Bohrungen mit einem Durchmesser von 6 mm herstellen.
   Abb. 25
3. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90^ beträgt.
   Abb. 25

Beim Einbau über einem Schubfach die Mindestabstande einhalten

1. Zur Entnahme des Überlaufbehalters bei eingebautem Gerat die Mindestabstände berücksichtigen.
   →Abb. 11
2. Die Position des Überlaufbehalters beachten.
   Abb. 12

Möbel für Umluftbetrieb mit dem AdapterVBoreiten

Hinweis: Wir empfehlen keine Installation an einer nicht-thermisch isolierten Außenwand oder über kaltem Boden ( ≥ 0,5W / m^2 C).

1. Bei der Kombination mit dem Adapter für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.
   →Abb. 26
2. Die Dicke der Arbeitsplatte messen. Das Maß auf die Schablone übertragen und eine Linie gezählt, die dieser entspricht.

Abb. 27

1. Auf der Schablone entlang der markierten Linie der Arbeitsplattendicke A, der Schnittmittellinie B und der Bezugslinie zum inneren Luftauslass C schneiden.
2. Die Mitte des Ausschnits in der Arbeitsplatte als Mittellinie auf der Möbelrückwand anzeichnen. Abb. 28
3. Die Schablone an der Mittellinie der Möbelrückwand und an der Unterkante der Arbeitsfläche ausrichten.

4. Den Ausschnitt in der Rückwand entsprechend der Schablone herstellen.

5. Nach den Ausschnittarbeiten die Späne entfern.

6. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.
   Abb. 25

Beluftung

1. Bei Umluftbetrieb in der Sockelleiste des Mobels einen Luftauslass herstellen.

2. Einen Mindestquerschnitt des Luftauslasses von ca. 400~cm^2 vorsehen.

3. Um den Luftzug und das Gerausch niedrig zu halten, in der Sockelblende die Auslassöffnung so groß wie möglich ausführten.

4. Um eine korrekte Funktionseweise des Geräts zu garantieren, das Kochfeld über einen Luftauslass mit einem Mindestquerschnitt von 200~cm^2 im Unterschrank angemessen belüften.

Gerät mit Umluftbetrieb mit Adapter einbauen Die Dichtung auf dem Adapter befestigen

Die Dichtung auf dem Adapter mit max. 5 mm zum Rand befestigen.
Abb. 29

Adapter anbringen

1. Die Klebefläche um den Ausschnitt an der Möbelrückwand reinigen und entfetten.
2. Den Adapter in die Auslassöffnung an der Rück-nde des Kochfelds einsetzen.

Abb. 30

1. Die Schutzfolie des Klebebands vom Adapter entfernen.
   Abb. 31

Gerat in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.
2. Das Gerät vorsichtig in den Arbeitsplattenaus-schnitt einsetzen.

Abb. 32

Adapter fixieren

1. Den Adapter an der mittleren Halterung festhalten und mit den seitlichen Halterungen gegen die Mobelrückwand im Unterschrank schieben und festkleben.
   →Abb. 33

2. Bei Bedarf den Adapter zusammen mit Schrauben fixieren.

Abb. 34

Möbel für Umluftbetrieb mit UmluftkanalVBoreiten

1. Bei Bedarf die Möbelrückwand entfernen.

2. Bei der Kombination mit dem Flachkanalbogen für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.

Abb. 35

1. Bei Umluftbetrieb in der Sockelleiste des Mobels einen Luftauslass herstellen.

2. Einen Mindestquerschnitt des Luftauslasses von ca. 400 cm² vorgehen.

3. Um den Luftzug und das Gerausch niedrig zu halten, in der Sockelblende die Auslassöffnung so groß wie möglich ausführten.

4. Um eine korrekte Funktionseweise des Geräts zu garantieren, das Kochfeld über einen Luftauslass mit einem Mindestquerschnitt von 200~cm^2 im Unterschrank angemessen belüften.

5. Nach den Ausschnittarbeiten die Späne entfernen.
6. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.
   →Abb. 25

Gerät für Umuftbetrieb mit Umluftkanal einbauen

1. Beim Umluftbetrieb die Dichtung, den Umluftkanal, den Diffusor und die Geruchsfilter verwenden.
   2 Die MaBe für die unterschiedlichen Flachkanalbogen beachten. Seite 14

Dichtung befestigen

Die mitgelieferte Dichtung am Flachkanalbogen maximal 5mm vom Rand befestigen.
Abb. 36

Flachkanalbogen einsetzen

Den Flachkanalbogen in die Auslassöffnung an der Geräterückseite einsetzen.
Abb. 37

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.
2. Das Gerät vorsichtig in den Arbeitsplattenaus-schnitt einsetzen. Abb. 38

Verrohrung zwischen Gerät und Diffusor herstellen

1. Die Bauteile des Umluftkanals miteinander verbinden.

Die Flachkanalrohrverbinder durch Einrasten befestigen.
- Für eine zusätzliche Fixierung die Flachkanalrohrverbinder mit 4 Schrauben für Kunststoffe PT 4x8mm zusammenchrauben.

Abb. 39

1. Den Umluftkanal mit dem Flachkanalbogen an der Rückseite des Kochfelds verbinden.
   →Abb. 40
2. Den Diffusor mit dem Umluftkanal verbinden.
   Abb. 41

Möbel für AbluftbetriebVBorbereiten

1. Bei Bedarf die Möbelrückwand entfern.

2. Bei der Kombination mit einem Flachkanalbogen für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.
   Abb. 42

3. Nach den Ausschnittarbeiten die Späne entfernen.

4. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.

Abb. 25

Gerat fur Abluftbetrieb einbauen

1. Beim Abluftbetrieb die Dichtung und die Akustikfilter verwenden.

2 Die Hinweise zur Abluftleitung beachten.
→Seite 16

Dichtung befestigen

Die mitgelieferte Dichtung am Flachkanalbogen maximal 5mm vom Rand befestigen. Abb. 36

Verrohrung herstellen

1. Den Flachkanalbogen in die Auslassöffnung an der Geräterückseite einsetzen. Abb. 37
2. Bei Bedarf weitere Verrohrungselemente montieren.

Gerat in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.
2. Das Gerät vorsichtig in den Arbeitsplattenaus-schnitt einsetzen. Abb. 38

Abluftverbindung herstellen

1. Das Abluftrohr am Flachkanalbogen befestigen.
2. Die Verbindung zur Abluftöffnung herstellen.
3. Die Verbindungsstellen geeignet abdichten.

Filter einsetzen

Hinweis: Bei Umluftbetrieb die Geruchsfilter einsetzen.

Bei Abluftbetrieb die Akustikfilter einsetzen.
1. Die Luftstromrichtung der Filter beachten.
2. Zwei der Filter links und rechts in das Gerät einsetzen und nach vorne schieben.

→Abb. 43

1. Die anderen Filter links und rechts in das Gerät einsetzen.
   →Abb. 44

Fettfilter einsetzen

Den Fettfilter einsetzen.
Abb. 45

Stromanschluss herstellen

1. Die Anschlussdaten auf dem Typenschild beachten.
2. Bei 3 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

Abb. 46

1. Bei 2 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.
   →Abb. 47

2. Bei 1 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

Abb. 48

1. Bei 2 L/2 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

Abb. 49

1. Die Farben der Kabel beachten.

2. BN: Braun

3. BU: Blau
4. GN/YE: Gelb und grün
5. BK: Schwarz

6. GY: Grau

7. Je nach Anschlussart bei Bedarf die vom Werk gelieferten Aderendhulsen anders anordnen.

8. Um bei Bedarf zwei Kabel zu verbinden, eine Ade-rendhülse einsetzen.

Die Adern kürzen.
Die Isolierung entfern.

Funktion prufen

1. Das Gerä einschalten.

2. Wenn 400, E89 leuchtet, ist das Gerät nicht richtig angeschlossen. "Elektrischen Anschluss prufen und korrigieren", Seite 19

3. Wenn kein Fehler in der Anzeige des Geräts erscheint, die Funktion der Luftung anhand der Gebrauchsanleitung prufen.

Elektrischen Anschluss prufen und korrigieren

1. Das Gerät vom Stromanschluss trennen.
2. Prufen, ob der Anschluss am Gerät (Bild 4) und der gebädeseitige Anschluss (Bild 8) dem Anschlusssschema in dieser Montageanleitung entsprechen. "Elektrischen AnschlussVBoreiten",Seite 16 "Stromanschluss herstellen",Seite 18
3. Bei 3 N die folgende Abbildung beachten. →Abb.50
4. Bei 2 N die folgende Abbildung beachten. →Abb. 51
5. Bei 1 N die folgende Abbildung beachten. →Abb. 52

Anzeige auf Abluftbetrieb umstellen

1. Bei Bedarf für den Abluftbetrieb die Anzeige der elektronischen Steuerung in den Grundinstellungen umstellen.
2. Das Kapitel Grundeinstellungen in der Gebrauchs-anleitung beachten.

Gerä ausbauen

ACHTUNG!

Werkzeuge konnen den Geräterahmen beschädigen.
Das Gerät nicht von oben hersaushebeln.
1. Das Gerät vom Stromnetz trennen.
2. Den Abluftkanal entfernen oder die Umluftverbindungen offen.
3. Das Gerät von unter herausdrücken.

en

Scope of delivery

Terugbezogen verbrandingsgassen können leiden tot vergiftingig.

1. Skru slangebandet op.

$$ \rightarrow \text {F i g .} 1 8 $$

Tonoetnon Tnc kamuln einnedou kavaiou

ToTtOeTnTe TnV KauTnAn EtnIEoou KavaAiou OTO avoiya Edoou OTnv Niow TnC ouokueuc. EIK. 37

TooTeTnon Tcoukeunc oTo avoiyau Tou Kaykou epyaia

Medfoljande tillbehör

Här hitter du QR-koden für monteringsvideon. → Fig. 2

Enhetsmatt

Förbereda stomme für evakuering

kiertoilmakayttoa varten:

→Kuva9
