EH675BE15E - Ocak SIEMENS - Ücretsiz kullanım kılavuzu

Ürün Tipi	Entegre davlumbazlı ocak
Marka	Siemens
Model	EH675BE15E
Cihazın Maksimum Ağırlığı	25 kg
Tezgah Taşıma Kapasitesi	60 kg
Elektrik Beslemesi	3N, 2N, 1N, 2L/2N bağlantı (bkz. etiket)
Koruma Sınıfı	1
Tahliye Modları	Dış tahliye ve devridaim
Filtre Türleri	Yağ filtresi, koku filtresi (devridaim), akustik filtre (dış tahliye)
Yuvarlak Tahliye Borusu Çapı	150 mm
Düz Kanal Eşdeğer Kesiti	177 cm²
Devridaim Hava Çıkışı Minimum Kesiti	400 cm²
Mobilya Dayanıklılık Sıcaklığı	90 °C'ye kadar
Elektronik İmplantlar İçin Güvenlik Mesafesi	10 cm
Arka Duvar Optimum Mesafesi	50 mm
Bakım	Yağ filtrelerinin düzenli temizliği, koku ve akustik filtrelerin değiştirilmesi
Yedek Parçalar	Siemens satış sonrası servisinden temin edilebilir

Sık sorulan sorular - EH675BE15E SIEMENS

Siemens EH675BE15E ankastre davlumbaz nasıl kurulur?

Kurulum kalifiye bir profesyonel tarafından yapılmalıdır. Sağlanan montaj talimatlarına, özellikle güvenlik mesafelerine, tezgah kesimine (şemaya bakın) ve kılavuzdaki şemaya göre elektrik bağlantısına titizlikle uyun.

Hangi güvenlik mesafelerine uyulmalıdır?

Kalıcı mıknatıslar nedeniyle cihaz ile herhangi bir elektronik implant (kalp pili, insülin pompası) arasında en az 10 cm mesafe bırakılmalıdır. Optimum performans için mobilya arka duvarı ile duvar arasındaki mesafe en az 50 mm olmalıdır.

Cihaz elektrik bağlantısı nasıl yapılır?

Bağlantı kalifiye bir elektrikçi tarafından yapılmalıdır. Cihaz, kurulum konfigürasyonunuza göre 3N, 2N, 1N veya 2L/2N olarak bağlanabilir. Yalnızca verilen kabloyu kullanın ve renk kodlarına uyun (BN: kahverengi, BU: mavi, GN/YE: sarı/yeşil, BK: siyah, GY: gri). Kılavuzdaki bağlantı şemalarına bakın.

Dış tahliye modu ile devridaim modu arasında nasıl seçim yapılır?

Dış tahliye modu, dışarıya bir kanal gerektirir ve akustik filtrelerin kullanılmasını gerektirir. Devridaim modu, filtrelenmiş havayı koku filtreleri ve bir difüzör aracılığıyla odaya geri gönderir. Kurulumu konfigürasyonunuza göre ayarlayın (kılavuzun ilgili bölümlerine bakın).

Filtreler nasıl temizlenir ve değiştirilir?

Yağ filtreleri düzenli olarak bulaşık makinesinde veya elde temizlenmelidir. Koku filtreleri (devridaim modu) ve akustik filtreler (tahliye modu) periyodik olarak değiştirilmelidir. Sıklık ve değiştirme prosedürü için kılavuza bakın.

Ekranda 400 E851 hatası görünürse ne yapmalıyım?

Bu hata kodu, yanlış elektrik bağlantısını gösterir. Cihazın fişini çekin, bağlantıyı kontrol edin (kılavuzdaki şekil 4 ve şekil 8) ve 'Elektrik bağlantısını kontrol etme ve düzeltme' bölümündeki şemalara göre düzeltin.

Davlumbazı bir çekmecenin üstüne kurabilir miyim?

Evet, ancak taşma tankının çıkarılması için belirtilen minimum mesafelere uyun (kılavuzdaki Şekil 11 ve 12). Çekmecede cihazın çalışmasını engelleyecek yükseklikte bir nesne olmadığından emin olun.

Cihazın ağırlığı nedir?

Cihaz maksimum yaklaşık 25 kg ağırlığındadır. Tezgah yaklaşık 60 kg (cihaz + ek yük) taşıyabilmelidir. Taşımak için iki kişi gereklidir.

Devridaim modundan dış tahliye moduna nasıl geçilir?

Tahliye modunu belirtmek için elektronik kontrolün temel ayarlarını değiştirmelisiniz. Kullanım kılavuzundaki 'Temel ayarlar' bölümüne bakın. Ayrıca filtreleri değiştirmeyi unutmayın (tahliye için akustik, devridaim için koku).

Siemens EH675BE15E davlumbaz için yedek parçalar nereden bulunur?

Yedek parçalar (filtreler, kablolar, contalar vb.) Siemens satış sonrası servisinden, resmi web sitesinden veya yetkili bayilerden temin edilebilir. Her zaman orijinal parçalar kullanın.

KULLANIM KILAVUZU EH675BE15E SIEMENS

Ambalajindan gikardiktan sonra tum parcalarda nakliyeden kaynaklanan hasarlar olup olmadigi ve parcalarin eksiksiz olup olmadigi kontrl edin.

Sek. 1

Montaj Videosu QR Kodu

Burada montaj videosu QR kodunu bulabilirsiniz.
Sek. 2

Cihaz boyutlari

Burada cihazin olçülerini bulabilirsiniz
Sek. 81

Düzkanal dirsekleri icin montaj ölcüleri

Burada diz kanal dirsekleri icin montaj olçulerine iliskin bir genel bakis bulabilirsiniz.

Yandan görünüm:

Sek. 4 Sek. 5 Sek. 6
Onden görünüm:
Sek. 7

Kurulum varyantlari

Burada Çesiti kurulum varyantilarina iliskin bir genelbakis bulabilirsiniz.

Hava dolasimi modu icin koku filtresi ve adaptor:

Sek. 8

Hava dolasimi modu icin koku filtresi, difuzor ve conta:

Sek. 9

Kirli hava isletimi icin akustik filtresi ve conta:

Sek. 10

Not: Kurulum icin uygun kanallari musteri hizmetlerinde, web sitemizden veya yetkili satidan temin edebilirsiniz.

Emniyet mesafeleri

Cihazin emniyet mesafelerine uyunuz.

Tasma haznesine yonelik mesafeler:

Sek. 11

Tasma haznesinin konumu:

Sek.12

Duvar ile mobilyanin arkapaneliarasindaki mesafe 50mm oldugunda,eniyi performans elde edilir. Mesafe dahadusuk oldugundaperformans azalur

Mersenne 180 → Sek. 181

Calisma tezgahi kesitindeki emniyet mesafelerine dokkat ediniz.

Cekmecenin maksimum yuksekligini asan nesneler cekmeceye yerlestirilmemelidir. Bu nesneler cihazin tabanina carpabilir ve fonksiyonlarin anizalanmasina neden olabilir.

Sek. 14

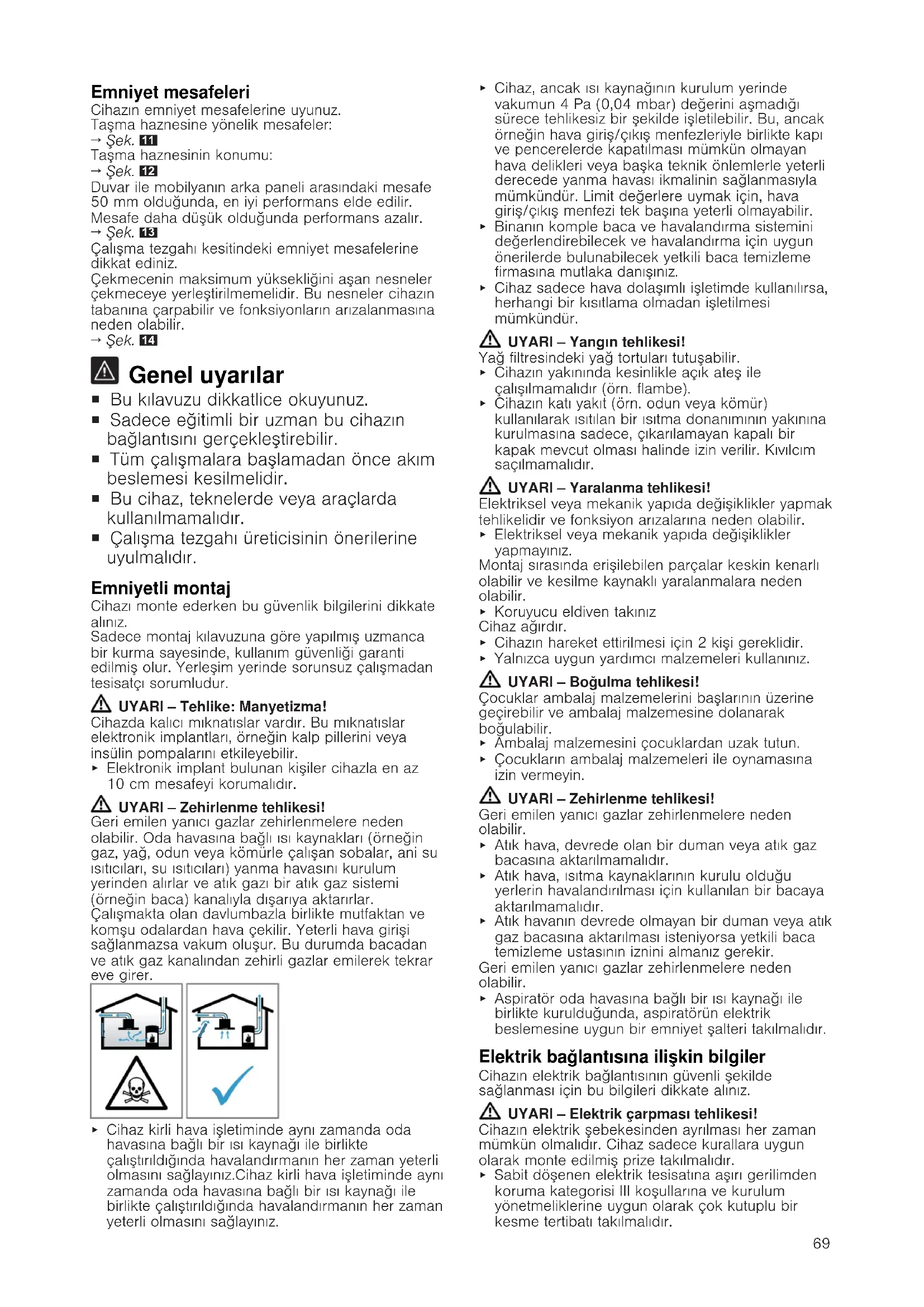

Genel uyarilar

• Bu kilavuzu dikkatlice okuyunuz.
• Sadece eğitimli bir uzman bu cihazın,—baglantı)—gerçekleştrebilir.
• Tüm calismalara baslamadan once akim beslemesi kesilmelidir.
• Bu cihaz, teknerlede veya araclarda kullanilmamalidir.
• Calisma tezgahi üreticisinin önerilerine uyulmalidir.

Emniyetli montaj

Cihazi monte ederken bu güvenlik bilgilerini dikkate aliniz.

Sadece montaj kilavuzuna gore yapilmis uzmanca bir kurma sayesinde, kullanim gunenligi garantietedilmis olur. Yerlesim yerinde sorunsuz calismadan tesusatci sorumludur.

UYARI - Tehlike: Manyetizma!

Cihazda kalici mikanatislar vardir. Bu mikanatislar elektronik implantleri, orneigin kalp pillerini veya insulin pompalarini etkileyebilir.

• Elektronik implant bulunan kisiler cihazla en az 10 cm mesafeyi korumaldir.

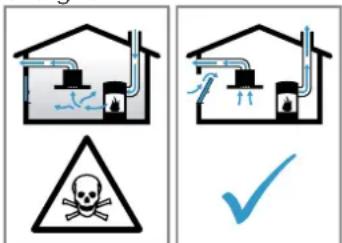

UYARI - Zehirlenme tehlikesi!

Geri emilen yanici gazlar zehirlenmelere neden olabilir. Oda havasina bagli isi kaynaklari (ornegin gaz, yag, odun veya komurle calisan sobalar, ani su isticilaru, su isticilari) yanma havasinik kurulum yerinden alirlar ve atik gazbir atik gaz sistemi (ornegin baca) kanaliyla disariya aktarilar. Calismakta alan davlumbazla birlikte mutfaktan ve komsu odalardan hava cekilir. Yeterli hava girisi saglanmazsavakum olusur. Bu durumda bacadan ve atik gaz kanalindan zehirli gazlar emilerek tekrar eve girer.

Cihaz kirli hava isletiminde ayni zamanda oda havasina bagl bir isi kaynag ile birlikte calistirildiginda havalandirmanin her zaman yeterli olmasini saglayiniz.Cihaz kirli hava isletiminde ayni zamanda oda havasina bagl bir isi kaynag ile birlikte calistirildiginda havalandirmanin her zaman yeterli olmasini saglayiniz.

Cihaz, ancak isi kaynaginin kurulum yerinde vakumun 4 Pa (0,04 mbar) degerini asmadiigi surece tehlikesiz bir sekilde isletilebilir. Bu, ancak orneigin hava giris/cikis menfezleriye birlikte kapi ve pencerelerde kapatilmasi mumkun olmayan hava delikleri vya baska teknik onlemlerle yeterli derecede yanma havasi ikmalinin saglanmasiya mamkundur. Limit degerlere uymak icin, hava giris/cikis menfezi tek basina yeterli olmayabilir.
- Binanin komple baca ve havalandirma sistemini degerlendirebilecek ve havalandirma icin uygun onerilerde bulunabilecek yetkili baca temizleme firmasina mutlaka danisiniz.
Cihaz sadece hava dolasimi isletimde kullanilirsa, herhangi bir kisitlama olmadan isletilmesi mumkundur.

UYARI - Yangin tehlikesi!

Yagfiltresindeki yag tortulari tutusabilir.

Cihazin yakininda kesenlikle aik ates ile calisilmamaldir (orn. flambe).
Cihazin kat yakit (orn. odun veya komur) kullanilarak isitilan bir isitma donaniminin yakinina kurulmasina sadece, cikarilamayan kapali bir kapak mevcut olmasi halinde izin verilir. Kivilcim saqilmamaldir.

! UYARI - Yaralanma tehlikesi!

Elektriksel veya mekanik yapida degisiklikler yapmak tehlikidir ve fonksiyon arizalarina neden olabilir.

• Elektriksel veya mekanik yapida degisiklikler yapmayiniz.

Montaj sirasinda erisilebilen parçalar keskin kenarli olabilir ve kesilme kaynaklı yaralanmalara neden olabilir.

• Koruyucu eldiven takiniz
  Cihaz aigrdir.
  Cihazin hareket ettirilmesi icin 2 kisi gereklidir.
  Yalnizca uygun yardinci malzemeleri kullaniniz.

UYARI - Bogulma tehlikesi!

Cocuklar ambalaj malzemelerini baslarinin uzerine geirebilarve ambalaj malzemesine dolanarak bogulabilir.

• Ambalaj malzemesini Çocuklardan uzak tutun.
  Cocuklarin ambalaj malzemeleri ile oynamasina izin vermeyin.

UYARI-Zehirlenme tehlikesi!

Geri emilen yanici gazlar zehirlenmelere neden olabilir.

Atik hava, devrede olan bir duman veya atik gaz bacasina aktarilmamaldir.
Atik hava, isitma kaynaklarin turulu oldugu yerlerin havalandirilmasi icin kullanilan bir bacaya aktarilmamaldir.
Atik havanin devrede olmayan bir duman veya atik gaz bacasina aktarImasi isteniyorsa yetkili baca temizleme ustasin imzini almaniz gerekir.

Geri emilen yanici gazlar zehirlenmelere neden olabilir.

Aspirator oda havasina bagli birisi kaynagile birlikte kuruldugunda, aspiratorun elektrik beslemesine uygunbir emniyet salteri takilmaldir.

Elektrik baglantına iliskin bilgiler

Cihazin elektrik baglantisinin guvenli sekilde saglanmasi icin bu bilgileri dikkate aliniz.

UYARI - Elektrik carpmasi tehlikesi!

Cihazin elektrik sebekesinden ayrilmasi her zaman mumkun olmalidir. Cihaz sadece kurallara uygun olarak monte edilmis prise takilmalidir.
- Sabit dosen elektrik tesisatina asiri gerilimden koruma kategorisi lI kosullarina ve kurulum yonetmeliklerine uygun olarak cok kutuplu bir kesme tertibati takilmaldir.

• Sabit elektrik tesisatinin sadece bir elektrik tekniyseni tarafindan gereklestirmesi gerekir. Guc kaynaginin akim devresine kasak akim koruma salteri (RCD) montaji yapmaniz oneririz.
  Baglanti kablosu katlanmamali veya sikistirimamali ve keskin cisimlerden uzak tutulmalidir.
  Baglanti kablosu, sicak cihaz govdelerine temas etmeyecek sekilde dosenmelidir.
• Sadece cihazla teslim edilen veya teknik musteri hizmetlerinden tedarik edilen baglanti kablosu kullanilmaldir.
• Bu cihaz, AB parazitlenme giderme yonetmeliklerine uygundur.
  Cihaz koruma sinifi 1'e aittir. Bu nedenle yalinizcata topraklama kablosu baglantisi kullanilmalidir.
• Hatali bir elektrik tesisatindan kaynaklanan isletme arizalarii vya olasi hasarlarda uretici hiçbir sekilde sorumluluk kabul etmez.

Elektrik böglantisinin hazirlanmasi

Gereklik: Yalnizca ilgili egitim almius musteri hizmetleri personeli, cihazin ic kismindaki calismalar yapabilir vya guc kablosunu degistirebilir.

1. Elektrik böglantisina yönelik bilgileri dikkate aliniz. Hatali montaj, yanlş kurulum veya böglanti durumunda garantı geçersizdir.
2. Daha uzun birGPC kablosu gerekiyorsa, musteri hizmetlerine basvurunuz. Baglanti kabolari 2,20 m uzunluqa kadar mevcuttur.
3. On montajlt kablosu olmayan cihazlarda elektrik kablosunu prize takiniz.

Prizin açilmasi

• Prizin kapagini bir tornavida yardimiyla kaldiriniz. Sek. 15

Prizin hazirlanmasi

1. Civatayi gevsetiniz. Sek. 16
2. Hortum kelepçesini kaldirmak icin bir tornavida kullaniniz. Sek.17
3. Hortum kelepçesini geşetiniz. Sek. 18

Kablonun prize takilmasi

1.3 N'de, kabloyu prize asaigdaki sekilde gosterildigi gibi baglayiniz. Sek. 19
2. 2 N'de, kabloyu prize asaigdaki sekilde gosterildigi gibi baglayiniz. Sek. 20
3.1 N'de, kabloyu prize asaigdaki sekilde gosterildigi gibi baglayiniz. Sek.21
4.2 L/2 N'de kabloyu prize asaigidaki sekilde gosterildigi gibi baglayiniz. Sek. 22
5. Kablo renklerine dikkat ediniz.

• BN: Kahverengi
  BU: Mavi
• GN/YE: Sarı ve"Yesil
  BK: Siyah

• GY: Gri

• Gerekirse, verilen bakir kopruleri baglanti semasina gore kurunuz.

• Kablolari baglayin ve ardindan prizdeki vidaril sikiniz.
  8.1 N^ veya 2L / 2N baglantisinda, baglanti semasina gore 1 ventilator motoruna karilik gelir.

• Bir 2N^ / 3N^ baglantisinda, L1 fazi (Gri) ventilator motoruna karshlik gelir.

Kablonun prize sabitlenmesi

1. Guc kablosunu hortum kelepcesi ile sabitleyiniz.
2. Vidayi dokru konumda sikiniz. Akuli tornavida kullanmayiniz. Sek. 23
3. Prizi kapatmayi kolayastirmak icin kabolari prisin orta kismina yerlestiriniz.
4. Prizin kapağını kapatınüz.

Havaçıkışhattuna iliskin bilgiler

Dösenen borulardan kaynaklanan kusurlarda cihaz üreticisi herhangi bir sorumluluk kabul etmemektedir.

Mümkün oldugunca buyuk bir boru capi ile kisa, dizbir hava qikis borusu kullanilmalidir.
Uzun, puruzlu hava cikis borulari, cok sayida bor dirseşi vya kucuk boru caplari havalandirma performansini dusurur ve fain sesini artirir.
- Yanmayan bir malzemeden uretilmis bir hava cikis borusu kullanilmaldir.
Yogusmanin geri donusun onlemek icin hava cikis borusu cihazdan 1 egimle monte edilmelidir.

Yassi kanallar

Ic kesiti yuvarlak borularin capina uygun olan yassi kanallar kullanilmaldir:

150 mm cap yakl. 177 cm²ye karšilik gelir.
- Farkli boru caplarinda sizdirmaz seritler kullanilmaldir.
- Keskin dirseklere sahip yassi kanallar kullanilmamaldir.

Yuvarlak borular

150mm capinda yuvarak borular kullanilmalidir.

Kirli hava isletimyle ilgili bilgiler

Kiri hava isletimi icin tek yönlü kapak monte edilmelidir.

Notlar

Cihazla birlikte tek yönlü kapak verilmediyse, bu parca yetkili saticidan temin edilebilir.
Atik hava dis duvar uzerinden disari aktarilirsa, bir teleskopik duvar kasasi kullanilmalidir.

Mobilyanin kontrl edilmesi

1. Ankastre mobilyanin yatay olup olmadigi ne yeterli tasima kapasitesine sahip olup olmadigi nikontrl ediniz. Cihazimaksimum aigiriigi yaklasik 25 kg'dir. Cihazi monte ettiginiz calisma tezgahi, yaklasik 6 kg'lik yuklere dayanabilmelidir.
2. Ankastre mobilyanin saglamiginin, kesme isleminden sonra bile garanti edildiginden emin olunuz.

3. Özellikleince tezgahlarda, uygun alt yapilar saysinde yuk taşima kapasitesi ve stabilite saglayiniz.

4. Ek dolum dahil cihazin aigriligin dikkate aliniz.

5. Isiya ve neme dayanikli takviye malzemesi kullaniniz.

6. Montaj mobilyasinin 90^ ye kadar isiya dayanikl oldugundan emin olunmalidir.

7. Diger cihazlari altina koymayin, orn. firinlar, soğutucu cihazlar, bulasik makinerleri vya Çamaşir makinerleri.
8. Cihazin dizgünün ancak montaj açiklignatakildiktan sonra kontrl ediniz.

Tutma raylarinin monte edilmesi

Tutma raylarini mobilya parcasina monte ediniz.

-Tutma rayalarini ta calisma tezgahina yapistiriniz. Ta calisma tezgahlarinda isiya dayanikli, metali ve ta yi yapistirabilen bir yapistirici kullaniniz.
- Yalitim icin silikon kullanmayiniz.
e k 24

Mobilyanin hazirlanmasi

Gereklilik: Ankastre mobilyalar 90 C'ye kadar sicakliga dayanikli olmalidir.

1. Mobilya kesiti montaj semasina gore isaretlenmelidir.
   Sek. 14
   2.6 mm capinda dort delik acilmalidir.
   Sek. 25
2. Kesit yüzeyinin tezgaha olan açisinin 90^ oldugundan emin olunmaldir.
   Sek 25

Bir cekmece uzerine montaj durumunda, asgari mesafelere uyulmasi

1. Tasma haznesini kurulu cihazdan qikarmak icin minimum mesafeleri dikkate aliniz.
   Sek 11
2. Tasma haznesinin konumuna dikkat ediniz.

Adaptör ile mobilyanin havalandirma calismasina hazirlanmasi

Not: Termal yalitimi olmayan dis duvarlara veya soguk zeminlerin uzerine kurulum yapilmasi onerilmemektedir ( ≥ 0,5W / m^2 ^ C)

1. Adaptör ile birleşirirken arka duvardaki kesit ilgili boyutlara dikkat edilmelidir. Sek. 26
2. Calisma tezgahinin kalinligi olçumlmedir. Olçu sablona aktarilmali ve buna uygun bir cizgi czilmelidir. Sek. 27
3. Sablon isaretli cizgiden calisma tezgahi kalinligi A, kesit orta cizgisi B ve ic hava cikisi referans cizgisi icin kesilmelidir.
4. Kesitin ortasi calisma tezgahinda mobilya arka panelinin orte cizgisi olarak isaretlenmelidir. Sek.28
5. Sablon mobilya arka panelinin orta cizgisine ve calisma tezgahin in alt kenanina hizalanmalir.
6. Arka paneldeki kesit uygun sablon yardimiyla olusturulmalidir.
7. Kesme islemlerinden sonra talaslari temizleyiniz.
8. Kesit yüzeyleri isiya dayanikli ve suGPCirmez bicomde yalilmalidir. Sek.25

Havalandirma

1. Hava dolasimi isletiminde, mobilyanin taban Çirasinda bir hava Çişi olusturunuz.

2. Hava Çişi ilen öngrülen asgari kesit yaklasik 400 cm² olarak belirlenmistir.

3. Hava akimini ve gurultuyu duşuk tutmak icin, taban panelindeki Çişi açıkligın olabildigince genis tasarlayiniz.

4. Cihazin dokru calismasini saglamak icin, alt dolaptaki minimum 200^^2 kesitli bir hava cikisindan ocek yeterince havalandirilmalidir.

Hava dolasimi isletimli cihaz ile adaptorun monte edilmesi

Adaptör uzerindeki containin sabitlenmesi

Adaptör uzerindeki conta duvardan maksimum 5 mm mesafeye sabitlenmelidir.
Sek. 291

Adaptörun yerleşirilmesi

1. Mobilyan in arka panelindeki kesidin etrafindaki yapiskan yuzey temizlenmeli ve yagi alinaldir.
2. Adaptör, ocağın arka tarafindaki hava çik,isina yerleştilmelidir.

Cihazin tesgah ketitine yerleistirilmesi

1. Baglanti kablosunun cihaza takili oldugundan emin olunmalidir.
2. Cihazi dikkatlice tezgah kesitine yerleştiniz. Sek. 32

Adaptörun sabitlenmesi

1. Adaptör orta braket üzerinde tutulmali ve yan taraftaki braketlerle alt dolaptaki mobilyanin arka duvarina.Doğru kaydirilmali ve yerine yapistirilmalidir.
   k 33
2. Gerekirse adaptoru ayrica vidalarla sabitlenmelidir.
   Sek. 34

Hava dolasim kanali ile mobilyanin havalandirma calismasina hazirlanmasi

1. Gerekirse mobilya arka duvari cikarilmalidir.
2. Yassi kanal dirsegi ile birlestitirken arka duvardaki kesis icin ilgili boylara dikkat edilmelidir. Sek. 35

3. Hava dolasimi isletiminde, mobilyanin taban citasinda bir hava cikisi olusturunuz.

4. Hava Çikısi,—çın Öngörülen asgari kesit yaklaşık 400 cm² olarak belirlenmistir.

5. Hava akimini ve gurultuyuDFSUK tutmak icin, taban panelindeki cikis açikligini olabildigince genis tasarlayiniz.

6. Cihazin dogru calismasini saglamak icin, alt dolaptaki minimum 200^^2 kesitli bir hava cikisindan ocek yeterince havalandirilmalidir.

7. Kesme islemlerinden sonra talaslari temizleyiniz.

8. Kesit yüzeyleri isiya dayanikli ve suGPCirmez bicomde yalilmalidir. Sek.25

Hava dolasimi isletimi icin hava dolasim kanali ile cihazin monte edilmesi

1. Hava dolasimi isletim icin conta, hava dolasim kanali, difuzor ve koku filtresini kullaniniz.
2. Farkli diz kanal dirsekleri icin boyutlara dikkat ediniz. Sayfa 68

Containin sabitlenmesi

Birlakte verilen conta, yassi kanal dirseğine kenardan maksimum 5 mm uzaklikta sabitlenmelidir. Sek.36

Yassi kanal dirseginin ylersteirilmesi

Yassi kanal dirsegi cihazin arka tarafindaki cikis aqikligina yerlestirilmelidir.
Sek. 37

Cihazin tesgah ketitine yerleistirilmesi

1. Baglanti kablosunun cihaza takili oldugundan emin olunmalidir.
2. Cihazi dikkatlice tezgah kesitine yerleştiniz. Sek. 38

Cihaz ile difuzorarasindaki boru baglantisinin yapilmasi

1. Hava dolasim kanalinin bileşenleri birbirine,... baglanmaldir.

2. Düz kanal boru baglantilarini yerlerine oturtarak sabitleyiniz.

3. Ilave sabitlme icin, diz kanal konnektorunu plastik PT 4x8 mm icin 4 vidayla birlikte vidalayiniz.
   Sek. 39

4. Düz kanal dirseğine sahip hava dolasim kanalı n ocagın arka tarafina baglayiniz.

Sek. 40

1. Difuzor hava dolasim kanalina baglanmaldir.
   Sek. 41

Mobilyanin kirli hava calismasina hazirlanmasi

1. Gerekirse mobilya arka duvari qikanilmalidir.
2. Yassi kanal dirsegi ile birlestitirken arka duvardaki kesis icin ilgili boyutlara dikkat edilmelidir. Sek. 42
3. Kesme islemlerinden sonra talaslari temizleyiniz.
4. Kesit yüeyleri isiya dayanikli ve suGPCirmez bicomde yalilmalidir. Sek.25

Kirli hava isletimi icin cihazin takilmasi

1. Kiri hava isletimi icin conta ve akustik filtresi kullanilmalidir.
   2 Hava cikis hattina iliskin bilgiler dikkate alinmalidir. → Sayfa 70

Containin sabitlenmesi

Birlikte verilen conta, yassi kanal dirseğine kenardan maksimum 5 mm uzaklikta sabitlenmelidir.
Sek. 36

Boruhattinolusturulmasi

1. Yassi kanal dirsegi cihazin arka tarafindaki cikis aqikligina yerlestirilmelidir.
   Sek. 37
2. Gerekirse daha fazla boru elemani monte edilmelidir.

Cihazin tesgah ketitine yerleistirilmesi

1. Baglanti kablosunun cihaza takili oldugundan emin olunmalidir.
2. Cihazi dikkatlice tezgah kesitine yerleştiniz. Sek. 38

Hava cikis baglantisinin olusturulmasi

1. Hava bosaltma borusu yassi kanal dirseigne sabitlenmelidir.
2. Kirli hava cikis aqikligina baglayiniz.
3. Baglanti yerleri uygun sekilde yalilmalidir.

Filtrenin yerine takilmasi

Not: Hava dolasimi modunda koku filtresi takilmalir.

Kirli hava isletiminde akustik filtrtekilmalidir.

1. Filtrenin hava akis yonu dikkate alinmalidir.
2. Filtrelerin ikisi cihazin sagina ve soluna yerlestirilmeli,oneogrui itilmelidir. Sek.43
3. Diger filtrreler cihazin sagina ve soluna yerleştilmelidir. Sek. 44

Yag filtresinin yerleştilmesi

Yagfiltresinierleistiriniz.
Sek. 45

Elektik baglantisinin kurulmasi

1. Tip etiketindeki baglanti verilerine dokkat ediniz.

2.3 N'de, kabloyu sekilde gosterildigi gibi priza baglayiniz. Sek.46
3.2 N'de, kabloyu sekilde gosterildigi gibi przy baglayiniz. Sek.47
4.1 N'de, kabloyu sekilde gosterildigi gibi priza baglayiniz. Sek. 48
5.2 L/2 N'de kabloyu sekilde gosterildigi gibi prizebagliyiniz.→ Sek.49
6. Kablo renklerine dikkat ediniz.

• BN: Kahverengi
• BU: Mavi
• GN/YE: Sar ve yesil
• BK: Siyah

• GY: Gri

• Baglanti türüne baglı olarak, fabrika çkışi teslim edilen kablo uç kovanlarini gerekirse farklı sekilde duzenleyiniz.

• Gerekirse iki kabloyu baglamak icin bir kablo uç kovani kullaniniz.

• Kilcal kabolari kisaltiniz.

• Izolasyonu qikariniz.

Fonksiyon kontrolü

1.Cihaziraçıniz.
2. Oey cyi yorsacihaz baglantisiogruy yapilmamistir.

"Elektrik baglantisinin kontrl edilmesi ve duzeiltmesi", Sayfa 72

1. Cihaz ekraninda hiçbir hataGORunmuyorsa, kullanim kilavuzu yardimiyla havalandirmanin fonksiyonunu kontrol ediniz.

Elektrik böglantisinin kontrol edilmesi ve dizeltilmesi

1. Cihazin elektrik baglantisini kesiniz.
2. Cihazdaki baglantinin (Sek. 4) ve bina tarafindaki baglantinin (Sek. 8) bu montaj kilavuzundaki baglanti semasina uygun olup olmadigi ini kontrl ediniz.

"Elektrik baglantisinin hazirlanmasi", Sayfa 70
"Elektik baglantisinin kurulmasi", Sayfa 72

3.3 N için asagidaki sekle dikkat ediniz.

Sek. 50

4.2 N 参数 asağidaki sekle dokkat ediniz.
Sek. 51
5.1 N için asagidaki sekle dikkat ediniz.
Sek. 52

Göstergenin kirli hava,isletimi moduna cevrilmesi

1. Kirli hava isletimi icin gerekirse elektronik kumandanin gosterreichesini temel ayarlar icinde uygun biçimde degistiriniz.
2. Kullanim kilavuzundaki temel ayarlar bolumune dokkat ediniz.

Cihazin sokiulmesi

DIKKAT!

Aletler, cihaz cercevesine zarar verebilir.
Cihazi yukaridan bastirak cikarmayiniz.
1. Cihaz elektrik sebekesinden ayrilmaldir.
2. Hava cikis kanalini dokunuz ve havalandirma,. baglantilarin geşetiniz.
3. Cihazi altan bastirarak disari itiniz.

ru

KOMnneKT nocTabKn

Pocne pacnakOBKn npOBepbTe BCE deTaN Ha oTCyCTBne TpaHCnOpTHbIX NOBpeKDeHn, a TaKKe KOMNJIeKTHOCTb NOCTaBKn.

→Pnc.1

QR-KoIДлЯперexOJa K Bndeo-нстpyKcHn no c6opKe

3ndecb haoonTcR-KoI dIe npexoJa K BnJeO-HNCTpyK- cnn no c6opKe.

→Pnc. 2

Pa3mepb npn6opa

3ndeB npBedeHb pa3Mebp np6opa

→Pc. 3

MOHTaHHbI pa3Mepbl IJIy IIOcKOro BO3dYXOBOda

3Decb npBBeDen 063Op MOHTaHHbIX pa3MepOB dIy IIOCKoTo BO3DyXOBOda.

BnDc6oky:

→Pc.4,→Pc.5,→Pc.6

Bud cpeepn:

→PcC.7

BaphaHTbI yCTaHOBKn

3decb npBBeDeH 063Op BnIOB pa3NHybIX BapnaHTOB yCTaHOBKN.
