Produkttype	Komfur med indbygget emhætte
Mærke	Siemens
Model	EH675BE15E
Maksimal apparatvægt	25 kg
Arbejdspladens bæreevne	60 kg
Strømforsyning	Tilslutning 3N, 2N, 1N, 2L/2N (se typeskilt)
Beskyttelsesklasse	1
Afkastningsmåder	Udendørs afkast og recirkulation
Filtertype	Fedtfilter, lugtfilter (recirkulation), akustisk filter (udendørs afkast)
Diameter rundt afkastrør	150 mm
Tilsvarende tværsnit flad kanal	177 cm²
Minimalt tværsnit til recirkulationsluftudtag	400 cm²
Modstandstemperatur for møbel	Op til 90 °C
Sikkerhedsafstand for elektroniske implantater	10 cm
Optimal afstand bagvæg	50 mm
Vedligeholdelse	Regelmæssig rengøring af fedtfiltre, udskiftning af lugt- og akustiske filtre
Reservedele	Fås via Siemens kundeservice

Ofte stillede spørgsmål - EH675BE15E SIEMENS

Hvordan installeres den indbyggede emhætte Siemens EH675BE15E ?

Installationen skal udføres af en kvalificeret fagmand. Følg nøje de medfølgende monteringsanvisninger, især overholdelse af sikkerhedsafstande, udskæring af arbejdspladen (se diagram) og elektrisk tilslutning i henhold til diagrammet i vejledningen.

Hvilke sikkerhedsafstande skal overholdes?

Overhold en minimumsafstand på 10 cm mellem apparatet og ethvert elektronisk implantat (pacemaker, insulinpumpe) på grund af permanente magneter. Afstanden mellem møblets bagvæg og væggen skal være mindst 50 mm for optimal ydeevne.

Hvordan tilsluttes apparatet elektrisk?

Tilslutningen skal udføres af en kvalificeret elektriker. Apparatet kan tilsluttes i 3N, 2N, 1N eller 2L/2N afhængigt af din installationskonfiguration. Brug kun det medfølgende kabel og overhold farvekoderne (BN: brun, BU: blå, GN/YE: gul/grøn, BK: sort, GY: grå). Se tilslutningsdiagrammerne i vejledningen.

Hvordan vælger man mellem udendørs afkast og recirkulationstilstand?

Udendørs afkasttilstand kræver en kanal til det fri og brug af akustiske filtre. Recirkulationstilstanden returnerer den filtrerede luft til rummet via lugtfiltre og en diffusor. Tilpas installationen efter din konfiguration (se de tilsvarende afsnit i vejledningen).

Hvordan rengøres og udskiftes filtrene?

Fedtfiltrene skal rengøres regelmæssigt i opvaskemaskine eller i hånden. Lugtfiltre (recirkulationstilstand) og akustiske filtre (afkasttilstand) skal udskiftes periodisk. Se vejledningen for hyppighed og fremgangsmåde for udskiftning.

Hvad gør man, hvis displayet viser fejl 400 E851?

Denne fejlkode indikerer forkert elektrisk tilslutning. Tag stikket ud, kontrollér tilslutningen (fig. 4 og fig. 8 i vejledningen) og ret den i henhold til diagrammerne i afsnittet 'Kontrollér og ret den elektriske tilslutning'.

Kan jeg installere emhætten over en skuffe?

Ja, men overhold de angivne minimumsafstande for fjernelse af overløbsbeholderen (Fig. 11 og 12 i vejledningen). Sørg for, at skuffen ikke indeholder genstande, der overskrider den maksimale højde, for ikke at forstyrre apparatets funktion.

Hvad er apparatets vægt?

Apparatet vejer maksimalt ca. 25 kg. Arbejdspladen skal kunne bære en belastning på ca. 60 kg (apparat + ekstra belastning). To personer er nødvendige for at flytte det.

Hvordan skifter man fra recirkulationstilstand til udendørs afkasttilstand?

Du skal ændre grundindstillingerne på den elektroniske styring for at angive afkastningstilstanden. Se kapitlet 'Grundindstillinger' i brugsanvisningen. Husk også at skifte filtre (akustiske til afkast, lugt til recirkulation).

Hvor finder jeg reservedele til emhætten Siemens EH675BE15E?

Reservedele (filtre, kabler, pakninger osv.) fås via Siemens kundeservice, på den officielle hjemmeside eller hos specialforhandlere. Brug altid originale dele.

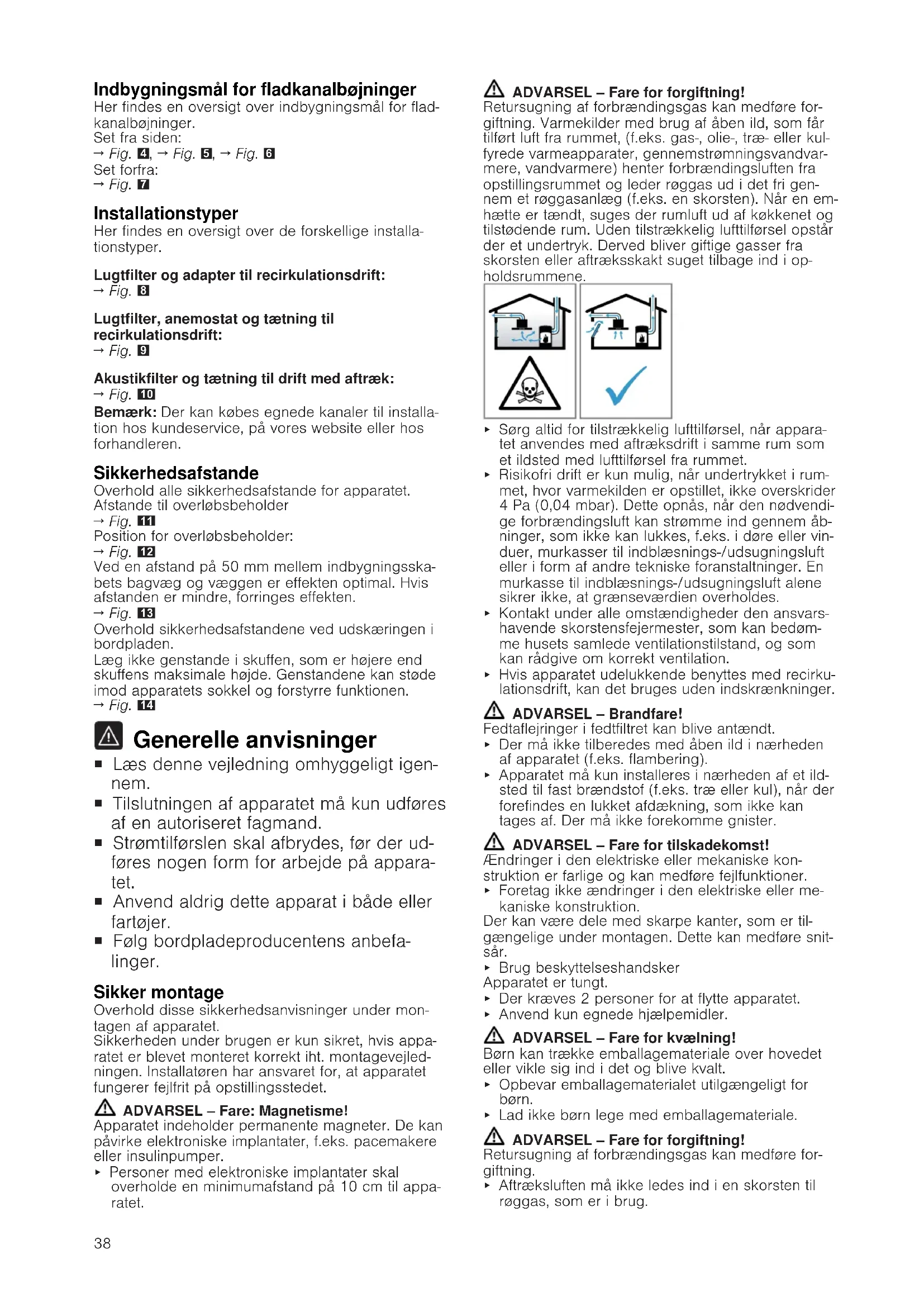

BRUGSANVISNING EH675BE15E SIEMENS

Herfindes QR-koden til montagevideoen. Fig. 2

Apparatets mål

Herfindes apparatets mål.

Fig. 8

Indbygningsmal for fladkanalbogninger

Herfindes en oversigt over indbygningsmal for fladkanalbjoŋninger.

Set fra widen:

Fig. 4, Fig. 5, Fig. 6

Set forfra:

→ Fig. 7

Installationstyper

Herfindes en oversigt over de forskellige installationsterper.

Lugtfilter og adapter til recirculationsdrift:

→Fg. 8

Lugtfilter, anemostat og tætning til recirculationsdrift:

Fig. 9

Bemerk: Der kan købes egnede kanaler til installation hos kundeservice, på vores website eller hos forhandleren.

Sikkerhedsafstande

Overhold alle sikkerhedsafstande for apparatet.

Afstandetiloverlobsbeholder

→Fig.

Position for overlobsbeholder:

→Fig.12

Ved en afstand pa 50 mm mellem indbygningssskabets bagvag og vagggen er effekten optimal. Hvis afstanden er minded, forringes effekten.

Fig. 13

Overhold sikkerhedsafstandene ved udskaeringen i bordpladen.

Læg ikke genstande i skuffen, som er højere end skuffens maksimale hjde. Genstandene kan stode imod apparatets sukkel og forstyrre Funktionen.

Fig. 14

Generelle anvisninger

Laes denote vegledning omhyggeligt igennem.
- Tilslutningen af apparatet må kun udføres af en autoriseret fagmand.
- Strømtilførslen skal afbrydes, før der udfores nogen form for arbejde pa apparatet.
- Anvend aldrig dette apparat i bade ellen fartøjer.
Folg bordpladeproducentens anbefalinger.

Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Sikkerheden under brugen er kun sikret, hvis apparatet er blevet monteret korrekt iht. montagevejledningen. Installatoren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

ADVARSEL - Fare: Magnetisme!

Apparatet indeholder permanente magneter. De kan pavirke elektroniske implantater, f.eks. pacemakere aller insulnPumper.

• Personer med elektroniske implantater skal overholde en minimumafstand på 10 cm til apparatet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af aben ild, som far tilfør luft fra rummet, (f.eks. gas-, olie-, træ-ller kulfyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstellingsrummet og leder røggas ud i det fri gennem et røggasanlag (f.eks. en skorsten). När en emhætte er tændt, suges der rumluft ud af kokkenet og tilstødende rum. Uden tilstrækkelig lufttilforsel opstar der et untertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i op-holdsrummene.

Sorg altid for tilstraekkelig lufttilforsel, nár apparatet anvendes med aftraeksdrift i samme rum som et ildsted med lufttilforsel fra rummet.
Risikofri drift er kun mulig, nár undertrykket i rummet, hvor varmekilden er opstillet, jakke overskrider 4 Pa (0,04 mbar). Dette opnas, nár den ndvendige forbraendingsluft kan strømme ind gennem abninger, som jakke kan lukkes, f.eks. i dore ell er vinduer, murkasser til indblaesnings-/udsugningsluft ell er i form af andre tekniske foranstaltninger. En murkasse til indblaesnings-/udsugningsluft alene sikrer icke, at granseveerdien overholds.
- Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedomme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
Hvis apparatet udelukkende benyttes med recircu-lationsdrift, kan det bruges uten indskraenkninger.

Der må ikke tilberedes med Åben ild i nærheden af apparatet (f.eks. flambering).
- Apparatet mä kun installereres i nærheden af et ildsted til fast brændstof (f.eks. trae eller kul), nar der forefindes en lukket afdækning, som ikke kan tages af. Der mä ikke forekomme gnister.

ADVARSEL-Fare for tilskadekomst!

AEndringer i den elektriske eller mekaniske konstruktion er farlige og kan medfore fejlfunktioner.

• Foretag/DDringer i den elektriske eller mekaniske konstruktion.

Der kan vare dele med skarpe kanter, som er til-gengelige under montagen. Dette kan medfore snitsar.

• Brug beskyttelseshandsker
  Apparatet er tungt.
  Der kræves 2 personer for at flytte apparatet.
  Anvend kun egnede hjaelpemidler.

ADVARSEL-Fare for kvaelning!

Børn kan trække emballagematerialie over hovedet ell er vikle sig ind i det og blive kvalt.

Opbevar emballagematerialietutilgengeligt for born.
Lad参加会议的股东。

Retursugning af forbrændingsgas kan medføre forgifting.
- Aftræksluften ma ikke ledes ind i en skorsten til røggas, som er i brug.

• Aftræksluften违法犯罪
• Aftræksluften maybe not necessarily the most likely of all crimes, but may be particularly true in cases where it is more difficult to prove that they are committed.
  Hvis aftraeksluften skal ledes ind i en skorsten til rggas, som icike er i brug, skal installationen godkendes af den ansvarshavende skorstensfejermester.

Retursugning af forbrændingsgas kan medføre forgiftning.

Nar en emhete installereres med et rumluftafhengigt brandelselyret komfur ellsted, skal emhettens stromtilforsel vare udstyret med en egnet sikkerhedsafbryder.

Oplysninger om elektrisk tilslutning

For at kinne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholds.

ADVARSEL-Fare for elektrisk stod!

Det skal altid vare muligt at afbryde strømforsynngen til apparatet. Dette apparat må kun tilsluttes en korrekt installereret tilslutningsdase.

• I den feste elektriske installation skal der vare monteret en alpolet afbryderanordning, som opfylder kravene til overspaendingskategori III og de gaeldende installationsbestemmelser.
  Den feste installation ma kun udfores af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstromsbeskyteltsefasbryder (Fl-abryder) i stromforsyningskredsen til apparatet.
  Tilslutningskablet ma ikke knækkes,kommen i klemme eller fores over skarpe kanter.
• Laeg tilslutningskablet, som det ikke berør varme dele af apparatets kabinet.
• Anvend kun det tilslutningskabel, som er leveret zusammen med apparatet aller leveret af kunde-service.
  Dette apparat er i overensstemmelse med gael-dende EF-bestemmelser om radiostjdaempning.
• Apparatet opfylder beskyttelsesklasse 1 og帽子 derfor kun anvendes med jordledningstilslutning.
• Producenten hæfter ikke for fejl ved driften og eventuelle skader, som skyldes forkert elektrisk installation.

Forberedelse af elektrisk tilslutning

Krav: Arbejde indvendigt i apparatet aller udskiftning af netkablet ma kun udfores af kundeservicemedarbejdere, som er uddannet til dette.

1. Faelg anvisningerne for den elektriske tilstluting.
   Ved fejlbehæftet montage, ukorrekt indbygning el-ler tilstluting bortfalder garantien.
2. Kontakt kundeservice, hvis der er behov for en laengere nettilslutningsledning. Der findes tilslutningsledninger pa op til 2,20m
3. Ved apparater uden forinstalleret kabel skal netkabet fores ind i tilstuntingsdosen.

Abning at tilslutningsdase

• Loft laget af tilstuningsdåsen ved hjælp af en skruetrækker.

$$ \rightarrow \text {F i g .} 1 5 $$

Forberedelse af tilstunngsdase

1. Skru skruerne lose.

$$ \rightarrow F i g. \quad 1 6 $$

1. Loft spændebandet ved hjælp af en skruetraekker.

$$ \rightarrow \text {F i g .} 1 7 $$

Tilslutning af kabel i tilslutningsdase

1. Ved 3 N skal kablet tilsluttes i tilslutningsdansen iht. falgende afbildning.

$$ \rightarrow \text {F i g .} 1 9 $$

1. Ved 2 N skal kablet tilsluttes i tilslutningsdansen iht. falgende afbildning.

$$ \rightarrow \bar {F} i g. \quad 2 0 $$

1. Ved 1 N skal kabinet tilsluttes i tilslutningsdåsen iht. følgende afbildning.

$$ \rightarrow \bar {F} i g. \quad 2 1 $$

1. Ved 2 L / 2 N skal kablet tilsluttes i tilslutningsdäsen iht. ffolgende afbildning.

$$ \rightarrow \text {F i g .} 2 2 $$

1. Vær opmaerk som pa kablernes farve.

$$ \begin{array}{l} - B N: b r u n \ - B U: B l \mathrm {a} \ - G N / Y E: \text {g u l o g} \ - \text {B K}: \text {s o r t} \ - G Y: \mathbf {g r} ^ {\prime} \ \end{array} $$

1. Monter om nadvendigt de medfolgende kobber-kortslutningsbogjler iht. til tilslutningsdiagrammet.
2. Tilslut kablerne, og spænd derefter skruerne til i til-slutningsdåsen.
3. Ved tilslutning af 1N^ eller 2L / 2N int. tilslutningsdiagrammet svarer 1 til ventilatormotoren.
4. Ved tilstluting af 2N^ / 3N intt. tilstluntingsdiagrammet svarer L1 (gra) til ventilatormotoren.

Fastgøring af kabel i tilslutningsdase

1. Fastgor netkablet med spendebandet.
2. Spænd skruen til pa den korrekte position.

$$ \begin{array}{l} - \text {B r u g i k e n e e l e k t r i s k s k r u e t r a e k k e r}. \ \rightarrow \text {F i g .} 2 3 \ \end{array} $$

1. For at lette lukning af tilslutningsdåsen skal kablerne placeres i tilslutningsdåsens midterområde.
2. Luk tilstunningsdasenslag.

Oplysninger om aftraksrørleding

Producenten af apparatet pátager sig ikke ansvar for mangler ved reklamationer, hvis ørsag skyldes rørfo-ringen.

Anvend et kort og sa vikt muligt lige aftraeksrormed sa stor indvendig diameter som muligt.
Lange, aftraksrør med ru overflade, mange rorbøjninger eller lille indvendig diameter forringer udsugningseffekten og forger ventilationsstjoen.
- Der må ikke anvendes aftræksrør af brændbare materialer.
For at undgå kondensdannelse skal affraeksrøret installeres fra apparatet med et fald pa 1^

Fladkanaler

Anvend fladkanaler, hvis indvendige areal svarer til de runde rørs areal:

En diameter pa 150 mm svarer til ca. 177~cm^2
- Ved afvigende rordiametre skal der indsættes tætningsstrimler.
Fladkanaler ma违法犯罪 have skarpe bojninger.

Rundrqr

Anvend runde rør med en indvendig diameter pa 150~mm

Anvisninger om drift med aftrak

Ved drift med affrak bør der indbygges en kontraklap.

Bemærkninger

• Hvis der/DDke fofger en kontraklap med apparatet, kan den kobes via forhandleren.
  Hvis aftraksluften ledes gennem en ydervaeg, bor der anwendes en teleskop-murkasse.

Kontrol af indbygningssskabe

1. Kontroller, at indbygningsskabe stár vandret og har tilstrækkelig bæreevne. Apparatets maksimale vægt er ca. 25 kg. Bordpladen, hvor apparatet installereres, skal kunne modstå belastninger pa ca. 60 kg.
2. Kontroller, at indbygningssskabet stadig er tilstrakkeligt stabilt, after at udskaeringsarbejderne er udfort.

3. Især ved tynde bordplader skal baereevne og stabilitet sikres med egnede underkonstruktioner.

4. Tag apparatets vægt og ekstra belastninger med i beregningerne.

5. Anvend varme- og fugtighedsbestandige for-staerkningsmaterialer.

6. Det skal sikres, at indbygningsmøblet er varmebestandigt op til 90^

7. Der må ikke indbygges andre apparater nedenunder, f.eks. ovne, koleskabe, opvaskemaskiner eller vaskemaskiner.
8. Kontroller først, at apparatet star vandret, när det er installereret i montageabninger.

Montage af holdeskinner

Monter holdeskinnerne pa skabet.

• Lim holdeskinnerne pa sten-bordpladen. Ved bordplader af sten skal skinnerne limes pa med et varmebestandigt klæbestof, som er beregnet til limning af metal og sten.
• Der mä ikke anvendes silikone til aftætning.

Fig. 24

Forberedelse af indbygningssskab

Krav: Indbygningskabe skal vare temperaturbestandige op til 90^

1. Marker udskæringen i skabet iht. montagetegninen.
   →Fig. 14
2. Bor fire huller med en diameter pa 6 mm.
   Fig. 25
3. Sorg for, at snitfladerne er vinkelrette (90^) i forhold til bordpladen.
   Fig. 25

Overholdelse af minimumafstande ved indbygning over skuffle

1. For at kinne tage overlobsbeholderen ud skal afstandene ved indbyggede apparater overholds. Fig. 11
2. Overhold overløbsbeholderens position.

→Fig.12

Forberedelse af kokkenskap til recirculationsdrift med adapter

Bemerk:Vi anbefaler at undlade installation pa entermisk uisoleret ydervaeg ell er koldt gulv ( ≥ 0,5W / m^2 C).
1. Ved kombinationen med adapteren skal de pageldende mal for udskaeringen i bagvaggen overholds. Fig. 26
2. Mål bordpladens tykkelse. Overfør målet til skabelonen, og indtegn den tilsvarende linje. Fig. 27
3. Klip skabelonen langs den markerede linje for bordpladens tykkelse A, udskaeringens midterlinje B og referencelinjen for det indvendige luftudtag C.

1. Marker midten af udskaeringen i bordpladen som midterlinje pa skabets bagvag. Fig. 28
2. Indjuster skabelonen til midterlinjen for skabets bagside og underkanten af bordpladen.
3. Lav en udskæring i bagvæggen svarende til skabelonen.
4. Fjern alle spaner, nar udskaeringen er faerdig.
5. Snitfladerne skal forsegles varmebestandigt og vandtæt. → Fig. 25

Ventilation

1. Ved recirculationsdrift skal der etableres en ventilationsabning i skabets Sokkel.

2. Ventilationsabningen som minimum have et areal pa ca. 400~cm^2

3. For at holde trækluft og stoj pa et lav't niveau skal ventilationsabningen i suklen��e sa stor som muligt.

4. For at sikre at apparatet fungerer korrekt skal kogesektionen ventileres tilstrækkeligt via en ventilationsabning i underskabets sukkel med et areal pa minimum 200~cm^2

Indbygning af apparatus for recirculationsdrift med adapter

Fastgoring af taeling pa adapter

• Fastgor taelningen på adaptereren maks. 5 mm fra kanten.
  Fig. 29

Placering af adapter

1. Rengor og affedt klæbefladen rundt om udskæringen i skabets bagvæg.

2. Sæt adaptersen ind i udtræksabningen på bagsi-den af kogetoppen. Fig. 30

3. Fjern klæbebändets beskyttelsesfolie fra adapte- ren. Fig. 31

Isætning af apparat i udskæring i bordplade

1. Kontroller, at tilslutningsktablet er forbundet med apparatet.
2. Sæt apparatet forsigtigt på plads i udskæringen i bordpladen. Fig. 32

Fastgoring af adapter

1. Hold adapteren i den midterste holder, skyd den ind mod underskabets bagveag med holderne i si den, og klæb den fast.
   Fig. 33
2. Fastgor om ndvendigt ogsa adapteren med skruer.
   Fig. 34

Forberedelse af kokkenskap til recirkulationsdrift med recirkulationskanal

1. Fjern om ndvendigt kokkenskabets bagvag.
2. Ved kombinationen med fladkanalbogjning skal de pageldende mal i udskaeringen i bagvaggen overholds. Fig. 35

3. Ved recirculationsdrift skal der etableres en ventilationsabning i skabets Sokkel.

4. Ventilationsåbningen som minimum have et areal pa ca. 400~cm^2

5. For at holde trækluft og stoj på et lav't niveau skal ventilationsabningen i toklen��ere sa stor som muligt.

6. For at sikre at apparatet fungerer korrekt skal kogesektionen ventileres tilstrækkeligt via en ventilationsabning i underskabets sukkel med et areal pa minimum 200~cm^2

7. Fjern alle spaner, nár udskæringen er færdig.
8. Snitfladerne skal forsegles varmebestandigt og vandtaet.
   Fig. 25

Indbynging af apparat til recirkulationsdrift med recirkulationskanal

1. Anvend tætning, holdeklemmer, recirkulationskanal, anemostat og lugtfilter ved recirkulationsdrift.
2. Vær opmaerk som pa malene for de forskellige fladkanalbønjinger. Side 38

Anbringelse af fladkanalbogning

Saat fladkanlabojningen ind i aftraksabningen pa apparatets bagside.
Fig. 37

Isaetning af apparat i udskaering i bordplade

1. Kontroller, at tilslutningsktablet er forbundet med apparatet.
2. Sæt apparatet forsigtigt på plads i udskæringen i bordpladen.

Fig. 38

Etablering af rorforing mellem apparat og anemostat

1. Forbind recirkulationskanalens komponenter med hinanden.
2. Fastgor fladkanalforbindelsenerve ved at lader dem gai indgreb.
3. For at fastgore fladkanalfbindelsene yderligere skal de skrues sammen med 4 skruer til kunststof PT 4x8 mm.
   Fig. 39
4. Forbind recirculationskanalen med fladkanalbøjningen på bagsiden af kogetoppen.
   Fig. 40
5. Forbind diffusoren med recirculationskanalen.
   Fig. 41

Forberedelse af kogkenskap til ventilation med aftrak

1. Fjern om nødvendigt køkkenskabets bagvæg.
2. Ved kombination med en fladkanalbogjning skal de pagaeldende mal for udskaeringen i bagvaggen overholds.

Fig. 42

1. Fjern alle spaner, nar udskaeringen er faerdig.
2. Snitfladerne skal forsegles varmebestandigt og vandtæt.

Fig. 25

Indbygning af apparat til drift med aftraek

1. Anvend tætning og akustikfilter ved ventilation med aftræk.
2. Følg anvisningerne for attraekkanalen. Side 39

• Fastgor den medfolgende tætning på fladkanalbøjningen maks. 5 mm fra kanten.
  Fig. 36

Etablering af rorforing

1. Sæt fladkanalbøjningen ind i aftræksabningen på apparatets bagside.
   Fig. 37
2. Monter om ndvendigt yderligere rorfringselementer.

Isaetning af apparat i udskaering i bordplade

1. Kontroller, at til Slutningskablet er forbundet med apparatet.
2. Sæt apparatet forsigtigt på plads i udskæringen i bordpladen.

Fig. 38

Etablering af aftraksforbindelse

1. Fastgor aftraksroret pa den flade kanalbogjning.
2. Forbind aftraeksroret med aftraeksabningen.
3. Taet samlingerne pa'egnet vis.

Anvendelse af filtre

Bemerk: Anvend lugtfilret ved recirkulationsdrift.

Anvend akustikfiltret ventilation med aftræk.

1. Overhold filtrones luftgennemströmningsretning.
2. Sæt to af filtrene ind i venstre og højre side af apparatet, og skyd dem fremad.

Fig. 48

1. Sæt de andere filtre ind i venstre og højre side af apparatet.
   Fig. 44

Isaetning af fedtfilter

Saat fedtfiltret ind.
Fig. 45

1. Overhold tilslutningsdata pa typeskiltet.
2. Ved 3 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen.

Fig. 46

1. Ved 2 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen.

Fig. 47

1. Ved 1 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen.

Fig. 48

1. Ved 2 L/2 N skal kablet tilsluttes i tilslutningsdäsen iht. afbildningen.

Fig. 49

1. Vær opmaerk som pa kablernes farve.

2. BN: brun

3. BU: Blå
4. GN/YE:

5. BK: sort
   -GY:gr

6. Placer afhaengigt af tilslutningsmaden evt. de leverede ledningsslutmuffer anderledes.

7. Brug eventuelt en ledningssslutmuffe til forbindelse af to kabler.

-Afkort ledningerne.
-Fjern isoleringen.

Kontrol af Funktion

1. Taend for apparatet.
2. Hvis 4000e05y3er, er apparatet ikke tilsluttet korrekt.

"Kontrol og korrektur af elektrisk tilslutning", Side 41

1. Hvis der ikke vises en fejlmelding i apparatets indikator, skal ventilationens Funktion kontrolleres iht. brugsvejledningen.

Kontrol og korrektur af elektrisk tilstluting

1. Afbryd apparatets forbindelse til stromnettet.

2. Kontroller, at tilstutningen på apparatet (figur 4) og tilstutningen i bygningen (figur 8) stemmer overens med tilstunngsdiagrammet i/DDne montagevejledning.
   "Forberedelse af elektrisk tilslutning", Side 39
   "Etablering af strømtilforsel", Side 41

3. Se falgende aufbildning for 3 N.
   Fig. 50
4. Se falgende aflbildning for 2 N.
   Fig. 51
5. Se følgende afbildning for 1 N.
   →Fig. 52

Omistilling af indicator til drift med aftræk

1. Om不同程度 skal indikatoren for den elektroniske styring omstilles i grundindstellingerne til drift med aftræk.
2. Følg anvisningerne i kapitet Grundindstlinger i brugsvejledningen.

Afmontage af apparat BEMAERK!

Værktj kon beskadige apparatets ramme.
- Apparatet må ikke løftes ud opgefra ved hjælp af værktøj.
1. Afbryd apparatets forbindelse til stromnettet.
2. Fjern attraekkanalen, aller frigør recirkulationsforbindelsenerne.
3. Tryk apparatet op nedefra.

pt

QR-kode til monteringsvideo

Her finner du QR-koden til monteringsvideoen. Fig. 2

Apparats mål

Her finner du malene for apparatet

Fig. 3

Folg sikkerhetsinstruktene nár du monterer apparata-tet.

• Personer med elektroniske implantater må holde en minsteavstand på 10 cm til apparatet.

• Hold emballasjen borte fra barn.
  Barn mä不同程度 leke med emballasjen.

Det mä vare mulig á koble apparatet fra strømnette til enhver tid. Apparatet mä kun kobles til en forskriftsmessig monter stikkontakt.

• I henhold til kravene i overspenningskategori lll og i henhold til regelverket ma det moneres en flerpolet skillebryter i den faste elektriske installasjonen.
  Den permanente el-installasjonen ma kun utfores av elektriker. Vi anbefaler a installere en jordfeilbryter (Fl-bryter) i apparatusets strormforsyningskrets.
• Ikke la tilkoblingsledningenkommen i knekk eller klem, og hold den unna skarpe kanter.
• Legg tilkoblingsledningen sik at den/DD konmer borti det varme apparathuset.
• Bruk kun den ledningen som følger med apparatet, eller en ledning levert av teknik kundeservice.
  Dette apparatet oppfyller EU-reglene om radiostoy.
• Apparatet er i beskyttelsesklasse 1. Derfor ma det kun kobles til en jordet stikkontakt.
• Produsenten tar/DDke ansvar for driftsfeit erler mulige skader grunnet mangelfull elektrisk installation.

Fest den medfolgende teitningen pa det flate rorbendet maks. 5 mm fra kanten. Fig.36

Fest den medfolgende tetningen pa det flate rorbendet maks. 5 mm fra kanten. Fig.36

Installere ror

1. Sett det flate rorbendet inn i utlops pa baksiden av apparatet. Fig. 37
2. Monter ytterligere rorelementer ved behov. Sette apparatet inn i utskjaeringen i benkeplaten
3. Pase at tilkoblingsledningen er koblet til apparatet.
4. Sett apparatuset forsiktig inn i utskjæringen i benkeplaten. Fig. 38

Kortnedlederne.
- Fjern isoleringen.

1. Slå på maskinen.
2. Dersom C40eC5y3er, er kke apparatet koblet til riktig.

Allmanna anvisningar

1. Lyft slangklamman med mejsel.

$$ \rightarrow \text {F i g .} \quad 1 7 $$

1. Lossa slangklamman.

$$ \rightarrow \text {F i g .} 1 8 $$

Ansluta sladden i kopplingsdosan

1. Anslut 2 L-/2 N-sladd som foljande bild pa koppingsdosan anger.

$$ \rightarrow \text {F i g .} 2 2 $$

Anvisningar om evakueringen
