Tuotetyyppi	Integroitu liesi ja liesituuletin
Merkki	Siemens
Malli	EH675BE15E
Laitteen enimmäispaino	25 kg
Työtason kantavuus	60 kg
Sähköliitäntä	Kytkentä 3N, 2N, 1N, 2L/2N (katso tyyppikilpi)
Suojausluokka	1
Poistotavat	Ulkoilman poisto ja kiertoilmakäyttö
Suodatintyyppi	Rasvasuodatin, hajunsuodatin (kiertoilma), äänenvaimennussuodatin (ulkoilman poisto)
Pyöreän poistoputken halkaisija	150 mm
Litteän kanavan vastaava poikkipinta-ala	177 cm²
Kiertoilmakäytön ilman ulostulon vähimmäispoikkipinta-ala	400 cm²
Kaapin lämpötilankestävyys	Enintään 90 °C
Turvaetäisyys elektronisille implanteille	10 cm
Optimaalinen etäisyys takaseinään	50 mm
Huolto	Rasvasuodattimien säännöllinen puhdistus, haju- ja äänenvaimennussuodattimien vaihto
Varaosat	Saatavana Siemensin huoltopalvelusta

Usein kysytyt kysymykset - EH675BE15E SIEMENS

Miten Siemens EH675BE15E -uppoasennettava liesituuletin asennetaan?

Asennus on teetettävä ammattilaisella. Noudata tarkasti mukana toimitettuja asennusohjeita, erityisesti turvaetäisyyksiä, työtason leikkausta (katso kaavio) ja sähköliitäntää ohjeen kaavion mukaisesti.

Mitä turvaetäisyyksiä on noudatettava?

Noudata ehdottomasti vähintään 10 cm etäisyyttä laitteen ja kaikkien elektronisten implanttien (sydämentahdistin, insuliinipumppu) välillä pysyvien magneettien vuoksi. Kaapin takaseinän ja seinän välinen etäisyys on oltava vähintään 50 mm parhaan suorituskyvyn saavuttamiseksi.

Miten laite kytketään sähköön?

Kytkennän saa suorittaa vain pätevä sähköasentaja. Laite voidaan kytkeä 3N-, 2N-, 1N- tai 2L/2N-konfiguraatiossa. Käytä vain mukana toimitettua kaapelia ja noudata värikoodeja (BN: ruskea, BU: sininen, GN/YE: kelta/vihreä, BK: musta, GY: harmaa). Katso kytkentäkaaviot ohjeesta.

Miten valita ulkoilman poiston ja kiertoilmakäytön välillä?

Ulkoilman poistotila vaatii putken ulos ja äänenvaimennussuodattimien käyttöä. Kiertoilmakäyttö (recirculation) palauttaa suodatetun ilman huoneeseen hajunsuodattimien ja diffuusorin kautta. Sovita asennus kokoonpanosi mukaan (katso vastaavat ohjeen kohdat).

Miten suodattimet puhdistetaan ja vaihdetaan?

Rasvasuodattimet on puhdistettava säännöllisesti astianpesukoneessa tai käsin. Hajunsuodattimet (kiertoilmakäyttö) ja äänenvaimennussuodattimet (poistokäyttö) on vaihdettava määräajoin. Katso ohjeesta vaihtoväli ja -menettely.

Mitä tehdä, jos näyttöön tulee virhe 400 E851?

Tämä virhekoodi tarkoittaa väärää sähköliitäntää. Irrota laite verkkovirrasta, tarkista kytkentä (ohjeen kuva 4 ja kuva 8) ja korjaa se kohdan "Sähköliitännän tarkistus ja korjaus" kaavioiden mukaisesti.

Voinko asentaa liesituulettimen laatikon yläpuolelle?

Kyllä, mutta noudata ylivuotosäiliön irrottamista varten annettuja vähimmäisetäisyyksiä (ohjeen kuva 11 ja 12). Varmista, ettei laatikossa ole esineitä, jotka ylittävät enimmäiskorkeuden, jotta ne eivät häiritse laitteen toimintaa.

Mikä on laitteen paino?

Laite painaa enintään noin 25 kg. Työtason on kestettävä noin 60 kg kuorma (laite + lisäkuorma). Siirtämiseen tarvitaan kaksi henkilöä.

Miten vaihdetaan kiertoilmakäytöstä ulkoilman poistoon?

Sinun on muutettava elektronisen ohjauksen perusasetuksia ilmoittamaan poistotapa. Katso käyttöohjeen kohtaa "Perusasetukset". Muista myös vaihtaa suodattimet (äänenvaimennussuodattimet poistokäyttöön, hajunsuodattimet kiertoilmakäyttöön).

Mistä löydän varaosia Siemens EH675BE15E -liesituulettimelle?

Varaosat (suodattimet, kaapelit, tiivisteet jne.) ovat saatavilla Siemensin huoltopalvelusta, viralliselta verkkosivustolta tai erikoistuneilta jälleenmyyjiltä. Käytä aina alkuperäisiä osia.

KÄYTTÖOHJE EH675BE15E SIEMENS

KpaataTe ta uikocuokueaiaac kpi aTTO TAIIO
MnV aHvETa Taaioia vaoaiouv uAikauokuuaiaq.

IPOEIADONIOIHSH-KivduvoC nAaonc! Ta eTavapoofoeva aepia kaouc mTopov va TpokaloeovdNtnpiaoc

Kun olet poistanut kaikki osat pakkauksesta, tarkista ettei niissä ole kuljetusvaurioita ja etta kaikki osat ovat mukana.

→Kuva 1

QR-koodi Asennusvideo

Tästa lóydát QR-koodin asennusvideota varten. → Kuva 2

Laitemitat

Tästa lóydát laitteen mitat.

→Kuva 3

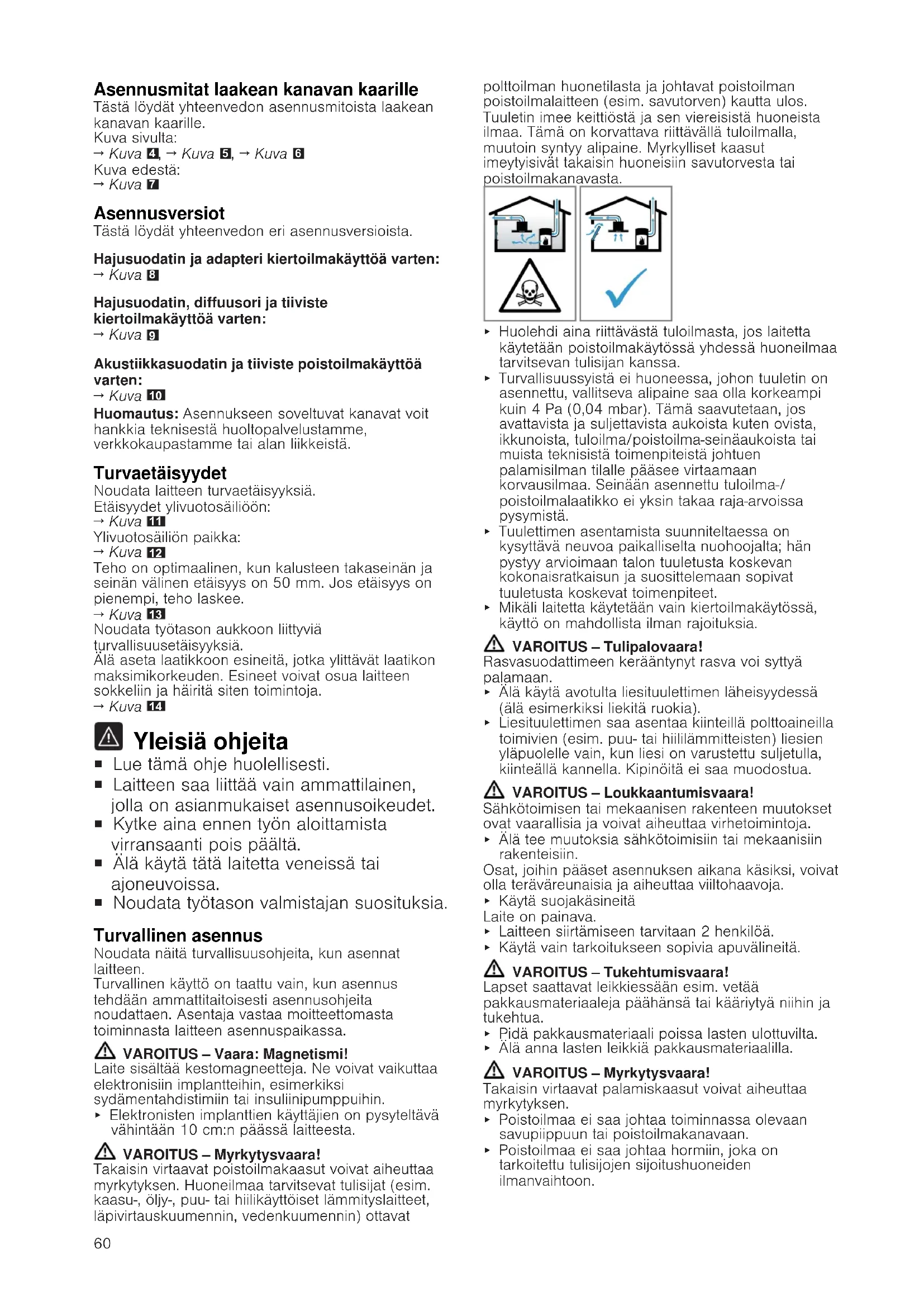

Asennusmitat laakean kanavan kaarille

Tästa lóydát yhteenuvedon asennusmitoista laakean kanavan kaarille.

Kuva sivulta:

→Kuva4→Kuva5→Kuva6

Kuva edestä:

→Kuva7

Asennusversiot

Tästa lóydát yhteenuvedon eri asennusversioista.

Hajusuodatin ja adapteri kiertoilmakayttoa varten:

→Kuva 8

Hajusuodatin, diffuusori ja tiiviste

Akustiikkasuodatin ja tiiviste poistoilmakaytöä varten:

→Kuva 10

Huomautus: Asennukseen soveltuvat kanavat voit hankkia teknisestä huoltopalvelustamme, verkkokaupastamme tai alan liikkeista.

Turvaetaisyydet

Noudata laitteen turvaetaisyyksiä.

Etaisyydet yliuvotosaillio:

→Kuva

Ylivuotosaillion paikka:

→Kuva 12

Teho on optimaalinen, kun kalusteen takaseinan ja seinan valinen etaisyys on 50~mm . Jos etaisyys on pienempi, teho laskee.

→Kuva 13

Noudata tyotason aukkoon liittyvi turvallisuusetaisyyksiä.

Ala aseta laatikkoon esineita, jotka yllittavat laatikon maksimikorkeuden. Esineet voivat osua laitteen soskeliin ja hairitta siten toimintoja.

→Kuva 14

Yleisiä ohjeita

Lue tāmā ohje huolellisesti.
Laitteen saa liittäa vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
- Kytke aina ennen työn aloittamista virransaanti bois paälta.
- Alä kaytä tata laitetta veneissä tai ajoneuvoissa.
Noudata työtason valmistajan suosituksia.

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdäan ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetismi!

Laite sisältaa kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydarentahdistimiin tai insulinipumppuihin.

• Elektronisten implantien käytäjen on pysytëtëvā vahintäan 10 cm:n paëssa laitteesta.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat poistoilmakaasut voivat aiheuttaa myrktyksen. Huoneilmaa tarvitsevat tulisijat (esim kaasu-, oljy-, puu- tai hiilikayttoiset lammityslaitteet, lapivirtauskuumennin, vedenkuumennin) ottavat

poltoilman huonetilasta ja johtavat poistoillman poistoilmalaitteen (esim. savutorven) kautta ulos. Tuuletin imee keittiostä ja sen viereisista huoneista ilmaa. Täm on korvattava riittavallä tuloilmalla, muutoin syntyy alipaine. Myrkylliset kaasut imeytysivat takaisin huoneisiin savutorvesta tai poistoilmakanavasta.

Huolehdi aina riittavastu tuloilmasta, jos laitetta kaytetaan poistoilmakaytossa yhdessa huoneilmaa tarvitsevan tulisijan kanssa.
- Turvallisuussyistä ei huoneessa, johon tuuletin on asennettu, vallitseva alipaine saa olla korkeampi kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista ukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinäaukoista tai muista teknisistä toimenpiteista johtuen palamisilman tilalle paasee virtaamaan korvausilmaa. Seinaan asennettu tuloilma-/ poistoilmalaatikko ei yksin takaa raja-arvoissa pysymistä.
Tuulettimen asentamista suunniteltaessa on kysyttavä nuvoa paikalliselta nuohoojalta; han pystyy arvioimaan talon tuuletusta koskevan kokonaisratkaisun ja suosittelemaan sopivat tuuletusta koskevat toimenpiteet.
Mikali laitetta kaytetaan vain kiertoilmakaytossa, kaytt on mahdollista ilman rajoituksia.

VAROITUS - Tulipalovaara!

Rasvasuodattimeen keraantnyr rasva voi syttya palamaan.

• Alä käytä avotulta liesituulettimen läheisyydessä (alä esimerkiksi liekitä ruokia).
• Liesituulettimen saa asentaa kiinteillä poltoaineilla toimivien (esim. puu- tai hiilämmitteisten) liesien ylapuolelle vain, kun liesi on varustetu suljetulla, kiinteallä kannella. Kipinoitä ei saa muodostua.

VAROITUS - Loukkaantumisvaara!

Sahkötoimisen tai mekaanisen rakenteen muutokset ovat vaarllisia ja voivat aiheuttaa virhetoimintoja.

Ala tee muutoksia sahkotoimisiin tai mekaanisiin rakenteisiin.
Osat, joihin pääset asennuksen aikana käsiki, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineita

Laite on painava.

Laitteen siirtamiseen tarvitaan 2 henkiloa.
Käytä vain tarkoitukseen sopivia apuvälineita.

VAROITUS - Tukehtumisvaara!

Lapset saattavat leikkiessaan esim. vetaa pakkausmaterialiaaleja paahansa tai kaariytya nihin ja tukehtua.

• Pidä pakkaismateriaali poissa lasten ulottuvilta.
• Alä anna lasten leikkä pakkausmaterialiaalilla.

VAROITUS - Myrkytysvaara!

Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Poistoilmaa ei saa johtaa toiminnassa olevaan savupiippuun tai poistoilmakanavaan.

• Poistoilmaa ei saa johtaa hormiin, joka on tarkoitettu tulisijojen sijoitushuoneiden ilmanvaihtoon.

• Mikäli poistoilma johdetaan savupiippuun tai poistoilmakanavaan, joka ei ole käytössä, sihen on saatava lupa paikalliselta nuohoojalta.
  Takaisin virtaavat palamiskaasut voivat aiheuttaa myrktyksen.

• Jos liesituuletin asennetaan tilaan, jossa on huoneilmaa kayttava tulisija, liesituulettimen viransyotttoon asennettava asianmukainen turvakytkin.

Sahkölitäntäa koskevia ohjeita

Jotta laitteen sahkoliitantä on turvallinen, noudata seuraavia ohjeita.

VAROITUS - Sähkölskun vaara!

Laite pitaa saada aina irrotettua verkkovirrasta. Laitteen saa liittaa vain maaraystenmukaisesti asennetttuun pistorasiaan.

• Kiinteaaan sahkoliitantaan on asennettava ylijanniteluokan lI htojen ja asennusmaaraysten mukainen jokananapainen katkaisin.
  Kiintean sahkoasennuksen saa tehdā vain sahkoasentaja. Suosittelemme asentamaan vikavirtakatkaisimen (FI-katkaisin) laitteen jannitteensaannin virtapirin.
• Alā taita liitantäjohtoa tai jata sita puristuksiin alakä vi sita teravien kulmien lahelle.
  Sijoita liiantäjohto siten, etta se ei kosketa laitteen kuumaa koteloa.
  Käytä vain laitteen mukana toimitettua tai tekisen huoltopalvelun toimittamaa liitantäjohtoa.
  Laite on radiohäiriösuojattu EY-märäysten mukaisesti.
  Laitteen suojaluokka on 1. Laitteen kaytö on siten salittu vain maadoitusliitannan kanssa.
• Valmistaja ei vastaa käyttohäiriöistä tai mahdollisista vauroiosta, jotka johtuvat virheellisetä sahköasennuksesta.

Sahkoliitannan valmistelu

Vaatimus: Laitteen sisäpuolelle kohdistuvat työt ja verkkojohdon vaihdon saa tehdä vain asianmukaisen koulutuksen saanut huoltopalvelun henkilösto.

1. Noudata sahkolitantaa koskevia ohjeita. Jos asennus on tehty virheellisesti tai epaaianmukaisesti, takuu raukeea.
2. Jos tarvitset pidemman verkkoliitantajohdon, ota yhteys huoltopalveluun. Kaytettavissa on liitantajohtoja aina 2,20 m saakka.
3. Jos laitteessa ei ole valmiiksi asennettua johtoa, vie verkkjoho to liiantarasiaan.

Liitantarasianavaaminen

Nosta liitantarasian kanta ruuvimeisselin avulla. Kuva 15

Liitantarasian valmistelu

1. Irrrota ruuvi. → Kuva 16
2. Nosta kiristintä ruuvimeisselin avulla. → Kuva 17
3. Irrota kirstin. Kuva 18

Johdon liittäminen liitäntärasiaan

1. Liitta liittannan 3 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 19

2. Liitta liittannan 2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 20

3. Liitta liittannan 1 N kohdalla johto liitantarasiaan kuvan osoittamalla ravalla. Kuva 21

4. Liitä 2 L / 2 N:n kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. Kuva 22

5. Ota huomiono jtojen varit.

6. BN:ruskea

7. BU: sininen
8. GN/YE: keltainen ja vihrea
9. BK: musta

10. GY: harmaa

11. Asenna tarvittaessa mukana toimitetut kupariliittimet liitantakuvan mukaan.

12. Liitä johdot ja kiristä sitten liitantärasian ruuvit.
13. Liitantakuvan mukaisen liitannan 1 N\~ tai 2 L / 2 N yhteydessa vastaa 1 tuuletinmoottoria.
14. Liitannan 2N^- / 3N^- yhteydessa vastaa valee L1 (harmaa) tuuletinmoottoria.

Johdon kiinnittäminen liitäntärasiaan

1. Kiinnitta verkkjoho to kiristimellä.
2. Kiristä ruuvi oikeaan asentoon.
3. Älä käytä akkuruuvinvaannintä.
   → Kuva 23
4. Sijoita johdot liitantarasian keskelle, jotta liitantarasian sulkeminen on helppompaa.
5. Sulje liitantarasian kansi.

Poistoilmaputkea koskevia ohjeita

Laitteen valmistaja ei vastaa putkista johtuvista reklamaatioista.

Käytä lyhyttä, suoraa ja halkaisijaltaan mahdollisimman suurta poistoilmapatkea.
- Pitkät, rosoiset poistoilmaputket, joissa on runsaasti kaaria tai joiden halkaisija on pieni, piententavat postoimitehoa ja nostavat tuulettimen aanitasoa.
Kayta palamattomasta materiaalista olevaa poistoilmaputkea.
- Jotta välät t kondensssiven den paluuvirtauksen, asenna poistoilmaputki 1^ kaltevuudelle laitteesta.

Laakeat kanavat

Käytä laakeita kanavia, joiden sisäpoikkileikkaus vastaa pyöröputkien halkaisijaa:

Halkaisija 150 mm vastaa n. 177 cm².
Käytä tiivistysnauhaa, jos putkien halkaisijat ovat kooltaan poikkeavat.
- Alä käytä laakeita kanavia, joissa on jyrkkiä kaantöja.

Pyöröputket

Käytä pyöröputkia, joiden sisahalkaisija on 150% mm.

Poistoilmakaytöä koskevia ohjeita

Poistoilmakäytössä pitäa asentaa takaiskuläppä.

Huomautukset

• Jos laitteen mukana ei tule takaiskulappaa, se voidaan hankkia alan liikkeestä.
• Jos poistoilma johdetaan ulos ulkoseinan lapi, tulee kayttaa teleskooppiliitosta.

Kalusteen tarkastaminen

1. Tarkasta, onko kaluste vaakasuora ja riittavan kantava. Laitteen maksimipaino on n. 25 kg. Tyotason, johon laite asennetaan, pitäk kestäa n. 60 kg:n kuormitus.

2. Varmista, etta kalusteen vakaus on taattu myos asennusaukon valmistamisen jälkeen.

3. Erityisesti ohuiden tyotasojen kantavuus ja vakaus on varmistettava tarkoitukseen sopivilla alustarakenteilla.

4. Ota huomion laitteen paino ja lisakuormitus.
5. Käytä kuumuutta ja Kostenutta kestävää vahvikemateriaialia.
6. Varmista, etta kalustekestaa kuumuutta 90^ saakka.
7. Alä asenna alapuolle muita laitteita, esim. uuneja, kylmalaitteita, astianpesukoneita tai pyykinpesukoneita.
8. Tarkasta laitteen oikea asento vasta, kun se on paikallaan asennusaukossa.

Kannatinkiskojen asennus

Asenna kannatinkiskot kalusteeseen.

• Liimaa kannatinkiskot kiviseen työtasoon. Jos työtasao on kivea, käytä kuumuutta kestävää, metallin ja kiven liimaamiseen soveltuvaa liimaa.
• Alä käytä tiivistämiseen silikonia.
  →Kuva 24

Kalusteen alkuvalmistelut

Vaatimus: Kalusteiden pitäa kestäa lampöä aina 90 °C:een asti.

1. Piirra kalusteaukko asennuspiirroksen mukaan.
   →Kuva 14
2. Poraa neljä halkaisijaltaan 6 mm:n reikää.
   Kuva 25
3. Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^
   Kuva 25

Vahimmäsetäisyksien noudattaminen, kun asennus tehdään vetolaatikon ylapuolelle

1. Ota huomioon vahimmäisetäisydet, jotta ylvuotosäiliö voidaan poistaa asennetusta laitteesta.
   →Kuva 11
2. Ota huomion yilivuotosailion paikka.

→Kuva12

Kalusteen valmistelu kiertoilmakaytönn adapterilla

Huomautus: Emme suosittele asennusta termisesti eristamattomaan ulkoseinaan tai kylman pohjan yli ( ≥ 0,5W / m^2 C).

1. Noudata kyseisiä mittoja, kun teet takaseinaa aukon adapterin kaytloä varten. Kuva 26
2. Mittaa tyotason vahvuus. Siirra mitta sapluunaan ja piirra tata vastaava viiva.
   →Kuva 27
3. Leikkaa sapluana seuraavia viivoja myoten: tyotason vahvuuden merkitty viiva A, leikkaava keskiviiva B ja perusviiva sisempaan ilmanpoistoon C.
4. Piirra aukon keskikohta tyotasossa keskilinjaksi kalusteen takaseinaan. Kuva 28
5. Kohdista sapluuna kalusteen takaseinan keskilinjaan ja tyotason alareunaan.
6. Tee takaseinaan aukko sapluunan mukaan.
7. Poista lastut aukon tekemisen jälkeen.
8. Käsittele leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi. → Kuva 25

Ilmanvaihto

1. Jos kyseessä on kiertoilmakayttö, tee ilmanpoistoaukko kalusteen sukkelilistaan.

2. Suunnitte ilmanpoistoyksikolle vahintaan. 400~cm^2 :n poikkileikkaus.

3. Tee sukkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käyntiäni pysyvät pieninä.

4. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkauskeltaan vahintaan 200~cm^2 olevan ilmanvaihtoaukon kautta.

Kiertoilmakaytöisen laitteen asentaminen adapterilla Tivisteen kiinnittäminen adapteriin

• Kiinnitä tiiviste adapteriin enint. 5 mm etäisyydelle reunasta.
  Kuva 29

Adaptererin asentaminen

1. Puhdista liimapinta takaseinassä olevan asennusaukon ympärilä ja poista pinnalta rasva.
2. Aseta adapteri keittotason takaosassa olevaan poistoaukkoon.

→Kuva 30

1. Poista liimanauhan suojamuovi adapterista. Kuva 31

Laitteen asentaminen tyotason aukkoon

1. Varmista,etta liitantajohto on liitetly laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 32

Adaptererin kiinnitys

1. Tartu adapteriin keskimmäisista kiinnikkeistä ja työnnä se alakaapissa sivukannattimista takaseinaa vasten ja liimaa kiinni. → Kuva 33
2. Kiinnitä adapteri tarvittaessa lisaksi ruuveilla. Kuva 34

Kalusteen valmistelu kiertoilmakaytöön kiertoilmakanavalla

1. Poista tarvittaessa kalusteen takaseina.
2. Noudata kyseisiä mittoja, kun teet takaseinaan aukon laakean kanavan kaaren käytöä varten. Kuva 35

3. Jos kyseessä on kiertoilmakayttö, tee ilmanpoistoaukko kalusteen sukkelilistaan.

4. Suunnittele ilmanpoistoyksikolle vahintaan. n. 400 cm²:n poikkileikkaus.

5. Tee sukkelipaneeliin mahdollisimman suuri poistoaukko, jotta veto ja käntyäani pysyvät pieninä.

6. Jotta laitteen oikea toiminta voidaan taata, tuuleta keittotasa asianmukaisesti alakaapissa poikkileikkaukseltaan vahintaa n 200~cm^2 olevan ilmanvaihtoaukon kautta.

7. Poista lastut aukon tekemisen jälkeen.
8. Käsitte leikkuupinnat kuumuutta kestäviksi ja vedenpitäviksi.
   → Kuva 25

Laitteen asennus kiertoilmakäytolle kiertoilmakanavalla

1. Käytä kiertoilmakäyttoön tiivistetty, kiertoilmakanavaa, diffuusoria ja Hajusuodatinta.
   2 Ota huomioon eri laakean kanavan kaarien mitat. Sivu 60

Tivisteen kiinnittäminen

Kiinnitä mukana toimitetu tiiviste matalan kanavan kaareen enintaän 5 mm:n etaisyydelle reunasta. Kuva 36

Laakean kanavan kaaren asentaminen

• Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla.
  →Kuva 37

Laitteen asentaminen tyotason aukkoon

1. Varmista, etta liitantajohto on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 38

Putkien asentaminen laitteen ja diffuusorin valille

1. Liitä kiertoilmakanavan rakenneosat yhteen.

2. Kiinnitta Iaakean kanavan liittimet lukitsemalla.

3. Käytä laakean kanavan liittimien kiinntykseen lisäksi 4 muoviruuvia PT 4x8 mm.
   →Kuva 39

4. Liitä kiertoilmakanava laakean kanavan kaareen keittotason takaosassa.

Kuva 40

1. Liītā diffuusori kiertoilmakanavaan.
   Kuva 41

Kalusteen valmistelu poistoilmakaytöön

1. Poista tarvittaessa kalusteen takaseina.
2. Noudata kyseisiä mittoja, kun teet takaseinaa an aukon laakean kanavan kaaren käyttoa varten. Kuva 42
3. Poista lastut aukon tekemisen jälkeen.
4. Käsittele leikkuupinnat kuumuuttakestäviksi ja vedenpitäviksi. Kuva 25

Laitteen asentaminen poistoilmakäytolle

1. Käytä poistoilmakäytöön tiivistettä ja akustiikkasuodatinta.
2. Noudata poistoilmaputkea koskevia ohjeita. Sivu 61

Tivisteen kiinnittäminen

• Kiinnitä mukana toimitetu tiiviste matalan kanavan kaareen enintään 5 mm:n etäisyydelle reunasta. → Kuva 36

Putkien asentaminen

1. Asenna laakean kanavan kaariosa poistoaukkoon laitteen takasivulla. Kuva 37
2. Asenna tarvittaessa lisaa putkielementtejä.

Laitteen asentaminen tyolason aukkoon

1. Varmista, etta liitantajho to on liitetty laitteeseen.
2. Aseta laite varovasti paikalleen tyotason aukkoon. Kuva 38

Poistoilmaltiattann ansentaminen

1. Kiinnita poistoilmaputki laakeaan kanavaan.
2. Tee liitantä poistoilma-aukkoon.
3. Tiivistä liitoskohdat sopivaa menetelmaa käytäen.

Suodattimen asentaminen

Huomautus: Aseta kiertoilmakaytossahajusuodattimet paikoilleen.
Aseta poistoilmakaytossa akustiikkasuodattimet paikoilleen.

1. Ota huomion suodatinten ilmanvirtauksen suunta.
2. Aseta kaksi suodattimista vasemmalle ja oikealle laitteeseen ja työnnä eteenpän. Kuva 43
3. Aseta toiset suodattimet vasemmalle ja oikealle laitteeseen. Kuva 44

Rasvasuodattimen asennus

• Aseta rasvasuodatin paikalleen.
  Kuva 45

Sahkoliitanta

1. Ota typpikilvessä olevat liitantätedot huomion.

2. Liitta liittannan 3 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 46

3. Liitta liittannan 2 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 47
4. Liitta liittannan 1 N kohdalla johto liitantarasiaan kuvan osoittamalla tavalla. Kuva 48
5. Liitä liittannän 2 L/2 N kohdalla johto liitäntärasiaan kuvan osoittamalla tavalla. → Kuva 49

6. Ota huomioon johtojen varit.

7. BN: ruskea

8. BU: sininen
9. GN/YE: keltainen ja vihrea
10. BK: musta

11. GY: harmaa

12. Liitantiatyypista riippuen saatetaan tehtaalta toimitettuja johdinholkkeja joutua sijoittamaant tarvittaessa toisin.

13. Liitä tarvittaessa kaksi johtoa käytämällä johdinholkkia.
14. Lyhennä johtimet.
15. Poista eriste.

Toiminnan tarkastus

1. Kytke laite pälle.

2. Jos O'Ba Eba na ytoSSa, laitetta ei ole liitetty oikein. "Sahkoliitannnan tarkastus ja korjaus", Sivu 63

3. Jos laitteen näytöön ei ilmesty virheilmoitusta, tarkasta tuulettimen toiminta käyttoohjeen perusteella.

Sähköllitännän tarkastus ja korjaus

1. Irrota laite sahkoliitannastä.
2. Tarkasta, vastaako liitantä laitteessa (kuva 4) ja rakennuksen puoleinen liitantä (kuva 8) tassa asennusohjeessa olevaa liitantäkaaviota. "Sahkoliitann valmistelu", Sivu 61 "Sahkoliitantä", Sivu 63
3. Ota liitannan 3 N kohdalla huomioon seuraava kuva. Kuva 50
4. Ota liitännän 2 N kohdalla huomioon seuraava kuva. Kuva 51
5. Ota liitannan 1 N kohdalla huomioon seuraava kuva. Kuva 52

Näytön muuttaminen poistoilmakäyttoön sopivaksi

1. Muuta tarvittaessa elektronisen ohjauksen näytö perusasetuksissa poistoilmakäytöa varten.
2. Ota huomioon kayttoohjeen luku Perusasetukset.

Laitteen irrotus HUOMIO!

Tyokalut voivat vaurioittaa laitteen runkoa.
Ala nosta laitetta ylhaltta pain bois paikaltaan.
1. Irrota laite sahköverkosta.
2. Poista poistoilmakanava tai irrotakiertoilmalitannat.
3. Paina laite alhaalta painois paikaltaan.

Zakres dostawy
