MANUAL DE UTILIZADOR GXP2140 GRANDSTREAM

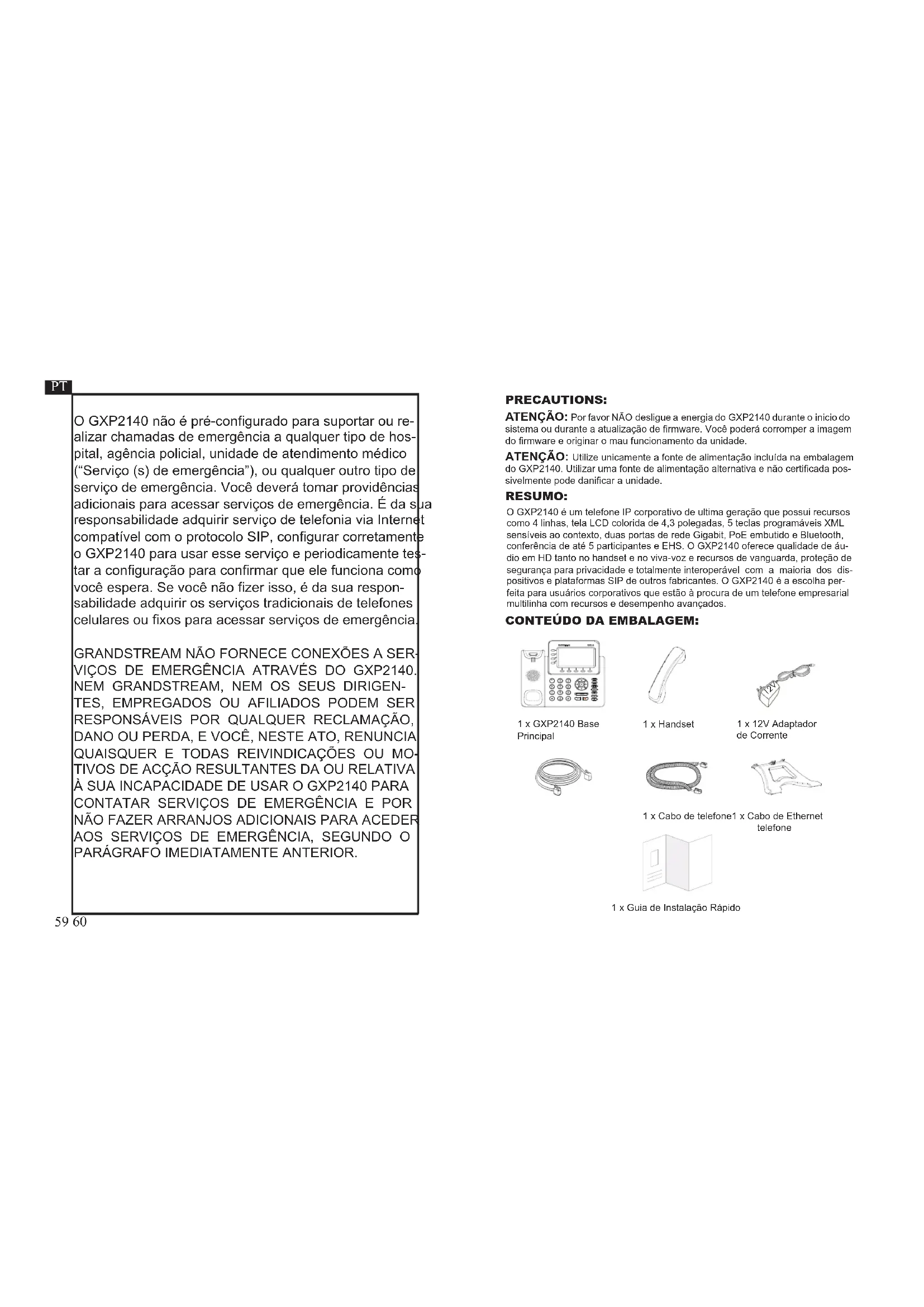

O GXP2140 não é pré-congurado para suportar ou re- alizar chamadas de emergência a qualquer tipo de hos- pital, agência policial, unidade de atendimento médico (“Serviço (s) de emergência”), ou qualquer outro tipo de serviço de emergência. Você deverá tomar providências adicionais para acessar serviços de emergência. É da sua responsabilidade adquirir serviço de telefonia via Internet compatível com o protocolo SIP, congurar corretamente o GXP2140 para usar esse serviço e periodicamente tes- tar a conguração para conrmar que ele funciona como você espera. Se você não zer isso, é da sua respon- sabilidade adquirir os serviços tradicionais de telefones celulares ou xos para acessar serviços de emergência. GRANDSTREAM NÃO FORNECE CONEXÕES A SER- VIÇOS DE EMERGÊNCIA ATRAVÉS DO GXP2140.

O GXP2140 é um telefone IP corporativo de ultima geração que possui recursos como 4 linhas, tela LCD colorida de 4,3 polegadas, 5 teclas programáveis XML sensíveis ao contexto, duas portas de rede Gigabit, PoE embutido e Bluetooth, conferência de até 5 participantes e EHS. O GXP2140 oferece qualidade de áu- dio em HD tanto no handset e no viva-voz e recursos de vanguarda, proteção de segurança para privacidade e totalmente interoperável com a maioria dos dis- positivos e plataformas SIP de outros fabricantes. O GXP2140 é a escolha per- feita para usuários corporativos que estão à procura de um telefone empresarial multilinha com recursos e desempenho avançados. CONTEÚDO DA EMBALAGEM: RESUMO: ATENÇÃO: Por favor NÃO desligue a energia do GXP2140 durante o inicio do sistema ou durante a atualização de rmware. Você poderá corromper a imagem do rmware e originar o mau funcionamento da unidade. 1 x GXP2140 Base Principal 1 x Handset 1 x Cabo de telefone1 x Cabo de Ethernet 1 x Suporte do telefone 1 x 12V Adaptador de Corrente 1 x Guia de Instalação Rápido PRECAUTIONS: ATENÇÃO: Utilize unicamente a fonte de alimentação incluída na embalagem do GXP2140. Utilizar uma fonte de alimentação alternativa e não certicada pos- sivelmente pode danicar a unidade. 12V GRANDSTREAM GXP214061

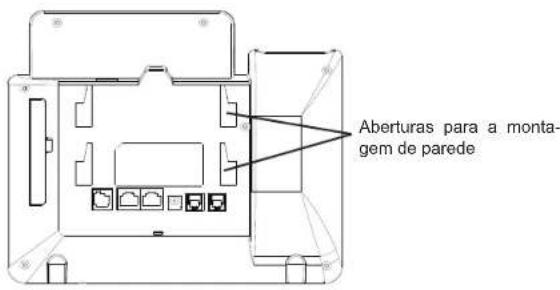

Instalação do Telefone A instalar o telefone (Montagem na parede* vendido separadamente):

1. Coloque o suporte de parede na abertura que está na parte traseira do telefone.

2. Coloque o telefone na parede através do furo para o suporte de parede.

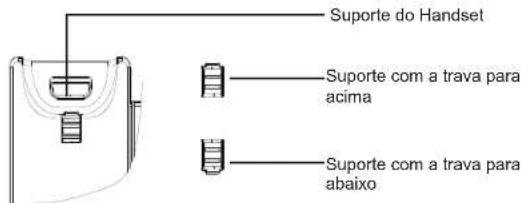

3. Puxe a trava de suporte do monofone (Consulte a imagem abaixo)

4. Vire a trava do telefone e coloque de novo no seu lugar para manter o handset

no suporte quando o telefone estiver instalado na parede (Ver imagem abaixo) Suporte com a trava para acima Suporte do Handset Suporte com a trava para abaixo Aberturas para a monta- gem de parede Para congurar o GXP2140, verique os passos abaixo:

1. Conecte o handset à base principal utilizando o cabo de telefone.

2. Conecte uma ponta do cabo de rede ethernet RJ45 em um hub/switch ou ao

roteador (lado LAN do roteador) e a outra ponta na porta LAN do telefone.

3. Conecte a saída da fonte de alimentação 12V DC na porta correspondente no

telefone; conecte a fonte de alimentação em uma tomada de energia.

4. A tela LCD exibirá a informação de atualização ou de provisionamento. Antes

de continuar, por favor aguarde até exibir na tela a data e a hora.

5. Utilizando a interface web do telefone ou utilizando o menu de conguração

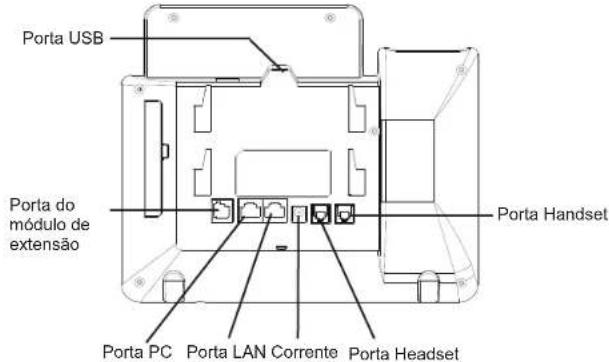

através do teclado, você poderá congurar o telefone para utilizar IP estático ou obter IP a partir do DHCP. Para instalar o telefone no escritório com o suporte do telefone, xe o suporte no fundo do telefone onde estão as aberturas para o suporte de escritório (parte de cima, parte do fundo). A instalar o telefone (Suporte do telefone): Porta PC Porta LAN Corrente Porta Headset Porta Handset Porta do módulo de extensão A CONECTAR O TELEFONE: Porta USB6463

1. Para acessar o menu, pressione o botão redondo de MENU.

2. Navegue pelo menu usando os botões CIMA / BAIXO e ESQUERDO / DI-

3. Pressione o botão redondo de MENU para conrmar a seleção do menu.

4. O telefone sai automaticamente do modo MENU quando há uma chamada,

o telefone é tirado do gancho, ou quando o modo de MENU está inativo por 60 segundos. Sugestões para utilizar o teclado:

1. Verique e conra que o telefone está ligado e conectado à internet.

2. Pressione a tecla ACIMA para consultar o endereço IP.

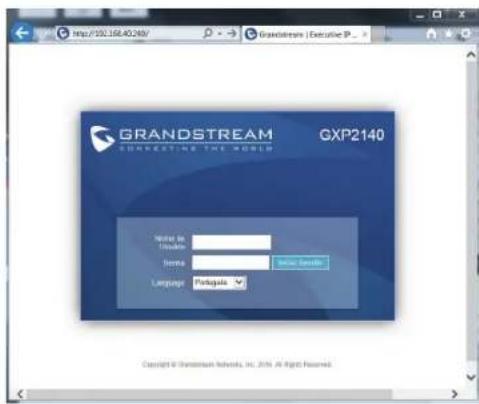

3. Digite o endereço IP do telefone no navegador web do seu computador (Ver

4. O valor padrão para o nome de usuário e senha está denido como “admin”; o

valor padrão para o nome de usuário nal é “user” e a senha é “123”.

1. Verique que o telefone está desocupado.

2. Pressione a tecla MENU para acessar ao MENU do teclado para congurar o

3. Selecione MENU-> Phone-> SIP-> Account para denir as congurações de

Proxy SIP, Proxy de Saída, ID de Usuário SIP, ID de Aut SIP e Senha SIP.

4. Siga as opções do MENU para congurar os recursos básicos do telefone, por

exemplo: o endereço IP se vai utilizar um IP estático. Para informação detalhada, consulte o Manual de Usuário do GXP2140.

5. Por favor contatar o seu ITSP (Provedor de serviços de telefonia por internet)

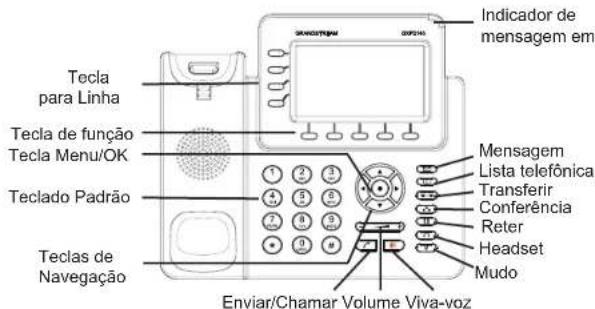

para consultar, se for necessário, as denições adicionais que podem ser ne- cessárias para congurar o telefone. Congurar o GXP2140 utilizando o teclado: CONFIGURAÇÃO DO TELEFONE: Congurar o GXP2140 utilizando a interface web: GRANDSTREAM GXP2140 Enviar/Chamar Volume Viva-voz Tecla para Linha Tecla de função Teclado Padrão Tecla Menu/OK Teclas de Navegação Indicador de mensagem em Mensagem Lista telefônica Transferir Conferência Reter Headset Mudo65 66 Conteúdo do Pacote GXP2200EXT: Instalando GXP2200EXT

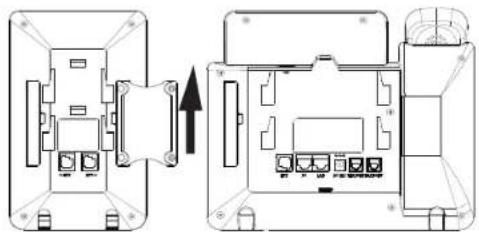

1. Na parte de trás GXP2140 eo módulo de extensão, existem ranhuras para con-

ector do módulo de extensão. Fixe o conector do módulo de extensão entre os slots para GXP2140 eo módulo de extensão;

2. Coloque os parafusos fornecidos e aperte (ver gura nesta página);

3. Conecte o GXP2200EXT ao GXP2140 através da porta EXT usando o cabo

RJ11-RJ11 fornecido com o GXP2200EXT;

4. Instalar o suporte de telefone no GXP2140 e módulo de extensão.

5. Ligue o GXP2140. O módulo de extensão GXP2200 mostrará ao iniciar uma

tela com informações sobre a versão e status de conexão;

6. Depois de iniciar com sucesso, o módulo de extensão cará em repouso. Pres-

sione e mantenha pressionada a tecla Esquerda por 3 segundos para vericar as informações de versão e status.

Módulo de extensão 1 X GXP2200 suporte de módulo de extensão 1 X Cabo RJ11-RJ11

Conector do módulo de extensão 4 X Parafusos Nota: O GXP2200EXT é um acessório adicional para o GXV3240. Portanto, o GXP2200EXT não está incluído na caixa GXP2140. O módulo de extensão GXP2200EXT é uma solução ideal para o ambiente corpo- rativo buscando adicionar a capacidade de receber e enviar chamadas de forma eciente. Cada módulo de extensão tem 20 botões programáveis, distribuídos no lado esquerdo e direito, suportando até 40 Teclas multi-função para congurar. O GXP2140 suporta até 4 módulos de extensão, somando 160 extensões de telefone totalmente programáveis para o telefone.

1. Faça login na web GUI do GXP2140 e congure várias teclas multi-função para

o módulo de extensão 1/2/3/4 em GXP2140 web GUI

2. No módulo de extensão GXP2200 pressione o botão Esquerdo ou Direito para

navegar em todos os estados dos MPKs em diferentes páginas;

3. Para mais informações, por favor consulte GXP2140 manual do usuário
