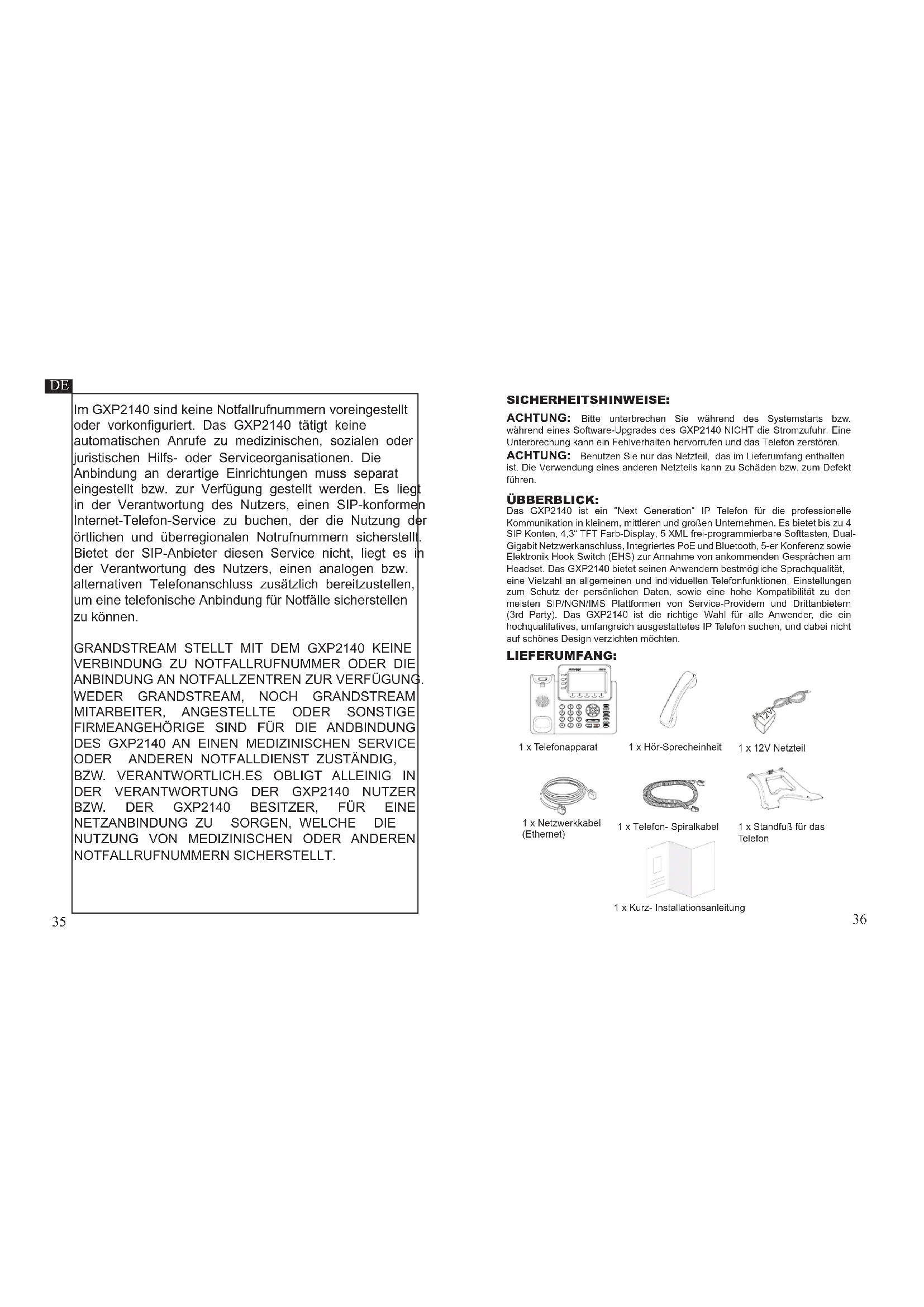

Im GXP2140 sind keine Notfallrufnummern voreingestellt oder vorkonguriert. Das GXP2140 tätigt keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereitzustellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GXP2140 KEINE

VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE

ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG.

FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG

DER VERANTWORTUNG DER GXP2140 NUTZER

BZW. DER GXP2140 BESITZER, FÜR EINE

NETZANBINDUNG ZU SORGEN, WELCHE DIE

NUTZUNG VON MEDIZINISCHEN ODER ANDEREN

Das GXP2140 ist ein “Next Generation“ IP Telefon für die professionelle Kommunikation in kleinem, mittleren und großen Unternehmen. Es bietet bis zu 4 SIP Konten, 4,3“ TFT Farb-Display, 5 XML frei-programmierbare Softtasten, Dual- Gigabit Netzwerkanschluss, Integriertes PoE und Bluetooth, 5-er Konferenz sowie Elektronik Hook Switch (EHS) zur Annahme von ankommenden Gesprächen am Headset. Das GXP2140 bietet seinen Anwendern bestmögliche Sprachqualität, eine Vielzahl an allgemeinen und individuellen Telefonfunktionen, Einstellungen zum Schutz der persönlichen Daten, sowie eine hohe Kompatibilität zu den meisten SIP/NGN/IMS Plattformen von Service-Providern und Drittanbietern (3rd Party). Das GXP2140 ist die richtige Wahl für alle Anwender, die ein hochqualitatives, umfangreich ausgestattetes IP Telefon suchen, und dabei nicht auf schönes Design verzichten möchten. LIEFERUMFANG: ÜBBERBLICK: 1 x Telefonapparat 1 x Hör-Sprecheinheit 1 x Telefon- Spiralkabel 1 x Netzwerkkabel (Ethernet) 1 x Standfuß für das Telefon 1 x 12V Netzteil 1 x Kurz- Installationsanleitung ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. während eines Software-Upgrades des GXP2140 NICHT die Stromzufuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören. ACHTUNG: Benutzen Sie nur das Netzteil, das im Lieferumfang enthalten ist. Die Verwendung eines anderen Netzteils kann zu Schäden bzw. zum Defekt führen. SICHERHEITSHINWEISE: 12V GRANDSTREAM GXP214037 EINRICHTEN DES TELEFONS: Installation des Telefons (Wandmontage* separat erhältlich):

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür

vorgesehenen Steckplätze ein.

2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgesehenen

3. Ziehen Sie das Sicherungsplättchen aus der Hörerauage heraus ( Siehe

4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den

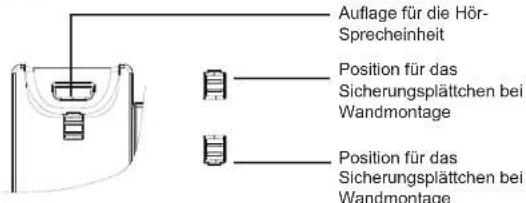

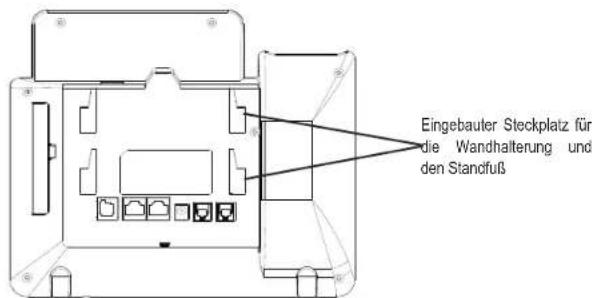

Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser xiert werden kann. (Siehe untere Skizze). Position für das Sicherungsplättchen bei Wandmontage Auage für die Hör- Sprecheinheit Position für das Sicherungsplättchen bei Wandmontage Eingebauter Steckplatz für die Wandhalterung und den Standfuß

ANSCHLUSSMÖGLICHKEITEN AM TELEFON: Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel

in die dafür vorgesehenen Steckplätze stecken.

2. Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon, mit dem dafür

vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.

3. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die

4. Am Display werden Informationen über den Provisionierungsvorgang sowie

zur Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen, bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

5. Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das

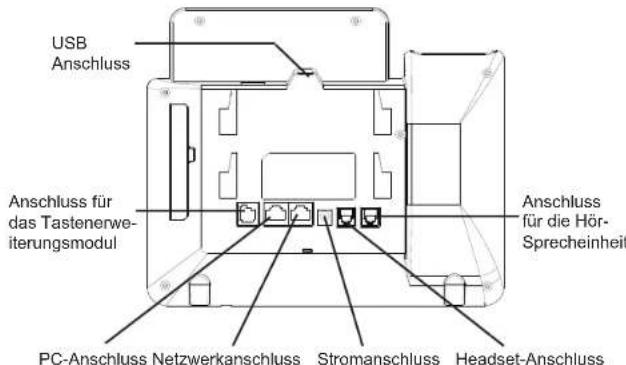

Telefon via integrierten Web-Server oder über die Telefontasten kongurieren. Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein. Installation des Telefons (Tischmontage): PC-Anschluss Netzwerkanschluss Stromanschluss Headset-Anschluss Anschluss für das Tastenerwe- iterungsmodul Anschluss für die Hör- Sprecheinheit USB Anschluss39 40

1. Um in das Einstellungsmenü zu gelangen, drücken Sie bitte die MENÜ-Taste.

2. Navigieren Sie durch das Menü mit den Tasten AUF/AB und LINKS/RECHTS.

3. Drücken Sie die runde Menütaste, um eine Auswahl zu bestätigen.

4. Das Telefon verlässt den Menü-Modus automatisch bei einem eingehenden

Anruf, wenn der Hörer abgenommen oder wenn länger als 60 Sekunden keine Taste gedrückt wird. Tipps zur Konguration über das Tastenfeld:

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbindung

besteht. 2.Drücken Sie die UP Taste um die IP Adresse zu sehen.

3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers

ein. (Siehe Skizze auf der nächsten Seite)

4. Der voreingestellte Administrator-Benutzername sowie das voreingestellte

Passwort ist jeweils „admin“, der voreingestellte Nutzer-Benutzername ist „user“, das Passwort ist „123“.

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist.

2. Drücken Sie die MENÜ Taste, um in das Kongurationsmenü des Telefons zu

3. Wählen Sie MENÜ > Telefon > SIP > Konto um die Einstellungen für SIP

Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentizierungs-ID, sowie das SIP Passwort zu kongurieren.

4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons

kongurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Kongurationsdetails nden Sie im Benutzerhandbuch des GXP2140.

5. Bitte kontaktieren Sie Ihren Internet-Service-Provider um alle zur Konguration

notwendigen Einstellungen zu erfahren. GXP2140 TASTENERWEITERUNGSMODUL

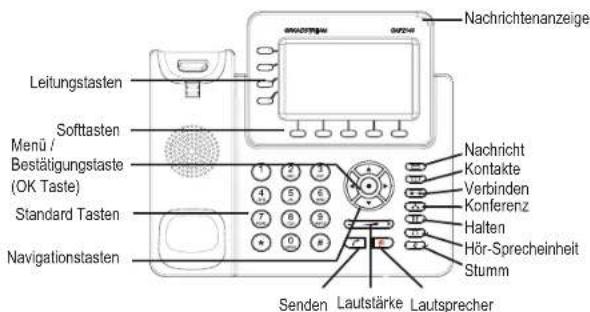

GXP2200EXT: Bitte beachten Sie: Die Erweiterungsmodule sind optional erhältlich und nicht im Lieferumfang des GXP2140 enthalten. GXP2200EXT ist die ideale Ergänzung für schnelles und e󰀩zientes Arbeiten. Jedes Erweiterungsmodul besitzt 20 freiprogrammierbare Tasten, die durch eine Umblätter-Möglichkeit 40 Funktionen je Tastenfeld bereitstellen. Das GXP2140 unterstützt bis zu 4 Erweiterungsmodule und bietet somit 160 programmierbare Funktionstasten. KONFIGURATION DES TELEFONS: Konguration des GXP2140 via Web-Browser: KONFIGURATION DES TELEFONS ÜBER DAS TASTENFELD: Standard Tasten Nachrichtenanzeige Navigationstasten Menü / Bestätigungstaste (OK Taste) Leitungstasten Softtasten GRANDSTREAM GXP2140 Senden Lautstärke Lautsprecher Nachricht Kontakte Verbinden Konferenz Halten Hör-Sprecheinheit Stumm42

1. Auf der Rückseite des Telefons sowie des Erweiterungsmoduls benden sich

Montagesteckplätze - in diesen wird die Montageplatte xiert.

2. Drehen Sie nun die Schrauben in die dafür vorgesehenen Löcher am Telefon

sowie am Erweiterungsmodul.

3. Verbinden Sie das Telefon mit dem Erweiterungsmodul indem Sie das RJ11

– RJ11 Kabel in den EXT Anschluss am Telefon sowie den Anschluss am Erweiterungsmodul stecken.

4. Installieren Sie den Standfuß am Erweiterungsfeld.

5. Stecken Sie nun das Netzteil des Telefons in die Steckdose, um das Telefon

sowie das Erweiterungsmodul zu starten. Am Display erhalten Sie Informationen zur Software Version sowie zum Verbindungsstatus.

6. Nach erfolgtem Start bleibt das Erweiterungsmodul im Bereitschaftsmodus.

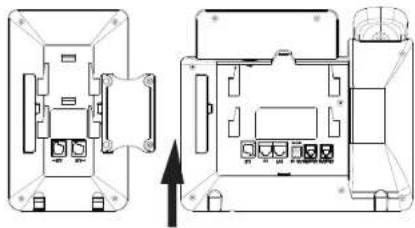

Drücken Sie die linke Taste länger als drei Sekunden um Statusinformationen zu erhalten. Installation des GXP2200EXT: Bitte beachten Sie: Das erweiterte Benutzerhandbuch erhalten Sie unter: http://www.grandstream.com/support Konguration des GXP2200EXT:

1. Melden Sie sich an der Web-Schnittstelle des GXP2140 an und kongurieren

Sie die jeweiligen Tasten für die Erweiterungsmodule 1/2/3/4 über das WEB- Kongurationsmenü.

2. Drücken Sie die Links / Rechts Tasten am Erweiterungsmodul um die

unterschiedlichen Belegungen der einzelnen Tasten zu sehen.

3. Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch des

1 X RJ11 – RJ11 Kabel 1 X Verbindungsplatte zur Montage des Erweiterungsmoduls an das elefon Lieferumfang GXP2200EXT: 1 X Standfuß für das GXP2200EXT 4 X Schrauben
