Produkttyp	IP-Telefon für Unternehmen
Marke	Grandstream
Modell	GRP2624
Abmessungen (ca.)	200 x 200 x 100 mm
Gewicht (ca.)	1 kg
Stromversorgung	Netzteil 12V DC (enthalten), PoE 802.3af/at
Bildschirm	Farb-LCD-TFT 2,8 Zoll (320x240)
Leitungstasten	8 zweifarbige Tasten (programmierbar bis zu 32 BLF/Kurzwahl-Tasten)
Netzwerkkonnektivität	2 Gigabit Ethernet-Anschlüsse (10/100/1000), integriertes WLAN (802.11 b/g/n), Bluetooth
Zusätzliche Anschlüsse	1 USB-Anschluss, 1 Headset-Anschluss, 1 Höreranschluss
Hauptfunktionen	HD-Audio, 5-Wege-Konferenz, elektronische Umschaltung (EHS), SIP-Unterstützung, integrierter Webserver
Erweiterungsmodule	Bis zu 4 GBX20-Module (jeweils 40 programmierbare Tasten, nicht enthalten)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Scheuermittel verwenden.
Sicherheit	Nur das mitgelieferte Netzteil verwenden. Während des Firmware-Updates nicht neu starten. Kensington-Schloss.
Ersatzteile und Reparierbarkeit	Siehe Bedienungsanleitung für Ersatzteile. Das Gerät ist nicht für Reparaturen durch den Benutzer ausgelegt.
Packungsinhalt	1x Telefon, 1x Hörer, 1x Telefonkabel, 1x Netzteil, 1x Ethernet-Kabel, 1x Kurzanleitung, 1x GPL-Lizenz
Garantie	Siehe Herstellerbedingungen

Häufig gestellte Fragen - GRP2624 GRANDSTREAM

Wie verbinde ich das GRP2624 über WLAN mit dem Internet?

Gehen Sie im LCD-Menü zu System > Netzwerk > WLAN-Konfiguration, aktivieren Sie WLAN und wählen Sie Suchen. Wählen Sie Ihr Netzwerk und geben Sie ggf. das Passwort ein.

Kann ich ein nicht mitgeliefertes Netzteil verwenden?

Nein, verwenden Sie nur das mitgelieferte Netzteil. Die Verwendung eines anderen Netzteils kann das Gerät beschädigen.

Wie konfiguriere ich die SIP-Einstellungen am Telefon?

Drücken Sie MENU, dann gehen Sie zu Telefon > SIP > Konto. Geben Sie die von Ihrem Anbieter bereitgestellten Parameter ein: SIP-Proxy, ausgehender Proxy, SIP-Benutzername, Authentifizierungsname und SIP-Passwort.

Unterstützt das GRP2624 Notrufe?

Nein, dieses Telefon ist nicht für Notrufe vorkonfiguriert. Sie müssen einen kompatiblen SIP-Dienst abonnieren und das Gerät korrekt konfigurieren oder für Notrufe einen anderen Telefondienst nutzen.

Wie viele GBX20-Erweiterungsmodule kann ich anschließen?

Das GRP2624 unterstützt bis zu 4 GBX20-Module, die 160 zusätzliche programmierbare Tasten hinzufügen. Beachten Sie, dass diese Module separat erhältlich sind.

Wie setze ich das Telefon auf die Werkseinstellungen zurück?

Halten Sie die MENU-Taste etwa 7 Sekunden lang gedrückt, bis das Telefon neu startet. Oder über die Weboberfläche: Wartung > Werkseinstellungen.

Ist das GRP2624 mit Bluetooth-Headsets kompatibel?

Ja, das Telefon verfügt über integriertes Bluetooth. Sie können ein Bluetooth-Headset über das Menü System > Bluetooth koppeln.

Was ist die Standard-IP-Adresse für den Zugriff auf die Weboberfläche?

Die IP-Adresse wird per DHCP zugewiesen. Um sie zu finden, drücken und halten Sie die MENU-Taste 3 Sekunden lang. Standardmäßig lautet der Benutzername admin und das Passwort befindet sich auf dem Etikett auf der Rückseite des Geräts.

Kann ich das Telefon an der Wand montieren?

Ja, verwenden Sie eine Wandhalterung (separat erhältlich). Befestigen Sie sie an der Rückseite des Telefons und montieren Sie es an der Wand. Drehen Sie die Hörerlasche, um den Hörer zu sichern.

Wie aktualisiere ich die Firmware des GRP2624?

Gehen Sie über die Weboberfläche zu Wartung > Firmware-Update. Laden Sie die Datei von der Grandstream-Website herunter oder verwenden Sie einen TFTP/HTTP-Server. Starten Sie das Gerät während des Updates nicht neu.

BEDIENUNGSANLEITUNG GRP2624 GRANDSTREAM

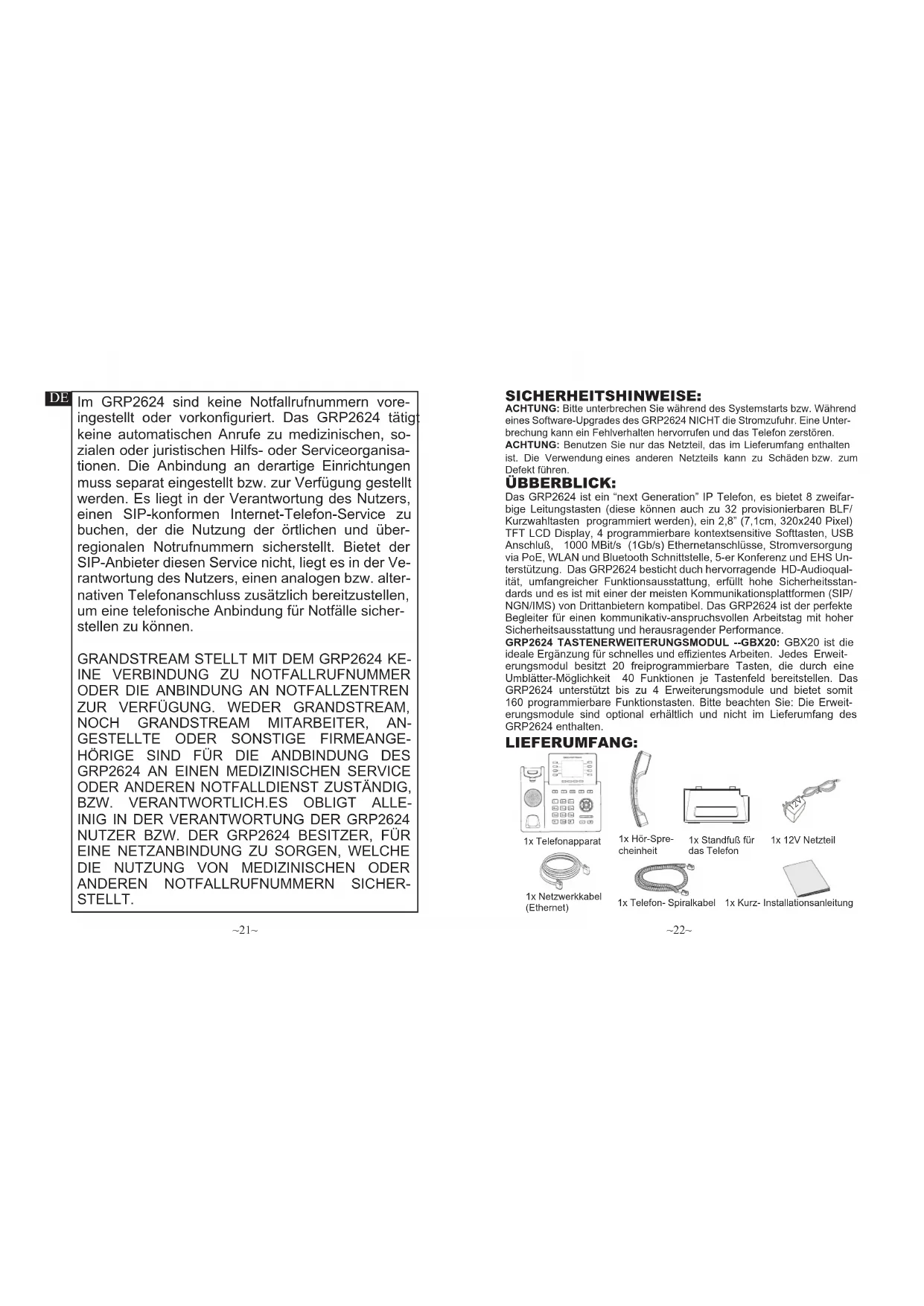

Im GRP2624 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GRP2624 tätig keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereitzustellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GRP2624 KEINE VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG. WEDER GRANDSTREAM, NOCH GRANDSTREAM MITARBEITER, ANGESTELLTE ODER SONSTIGE FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG DES GRP2624 AN EINEN MEDIZINISCHEN SERVICE ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER GRP2624 NUTZER BZW. DER GRP2624 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN NOTFALLRUFNUMMERN SICHER-STELLT.

SICHERHEITSHINWEISE:

ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. Während eines Software-Upgrades des GRP2624 NICHT die Stromzufuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören.

ACHTUNG: Benutzen Sie nur das Netzteil, das im Lieferumfang enthalten ist. Die Verwendung eines anderen Netzteils kann zu Schäden bzw. zum Defekt führen.

ÜBBERBLICK:

Das GRP2624 ist ein "next Generation" IP Telefon, es bietet 8 zweifar-bige Leitungstasten (diese können auch zu 32 provisionierbaren BLF/Kurzwahltasten programmiert werden), ein 2,8" (7,1cm, 320x240 Pixel) TFT LCD Display, 4 programmierbare kontextsensitive Softtasten, USB Anschluß, 1000 MBit/s (1Gb/s) Ethernetanschlüsse, Stromversorgung via PoE, WLAN und Bluetooth Schnittstelle, 5-er Konferenz und EHS Unterstützung. Das GRP2624 besticht duch hervorragende HD-Audioqualität, umfangreicher Funktionsausstattung, erfüllt hohe Sicherheitsstandards und es ist mit einer der meisten Kommunikationsplattformen (SIP/NGN/IMS) von Drittanbietern kompatibel. Das GRP2624 ist der perfekte Begleiter für einen kommunikativ-anspruchsvollen Arbeitstag mit hoher Sicherheitsausstattung und herausragender Performance.

GRP2624 TASTENERWEITERUNGSMODUL --GBX20: GBX20 ist die ideale Ergänzung für schnelles und effizientes Arbeiten. Jedes Erweiterungsmodul besitzt 20 freiprogrammierbare Tasten, die durch eine Umblätter-Möglichkeit 40 Funktionen je Tastenfeld bereitstellen. Das GRP2624 unterstützt bis zu 4 Erweiterungsmodule und bietet somit 160 programmierbare Funktionstasten. Bitte beachten Sie: Die Erweiterungsmodule sind optional erhältlich und nicht im Lieferumfang des GRP2624 enthalten.

LIEFERUMFANG:

1x Telefonapparat

1x Hör-Spre- cheinheit

1x Standfuß für das Telefon

1x 12V Netzteil

1x Netzwerkkabel (Ethernet)

1x Telefon- Spiralkabel

1x Kurz- Installationsanleitung

EINRICHTEN DES TELEFONS:

Eingebauter Steckplatz für die Wandhalterung und den Standfuß

Kensington-Schloss

USB-Anschluss PC-Anschluss

Netzwerkanschluss

Anschluss für die HörSprecheinheit

Stromanschluss

Aufsatz zur Wandmon-

Standfuß für das Telefon

Installation des Telefons (Wandmontage):

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgesehenen Montagelöcher
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauflage heraus (Siehe untere Skizze).
4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser fixiert werden kann. (Siehe untere Skizze).

Auflage für die Hör- Sprecheinheit

Position für das Sicherungsplättchen bei Wandmontage

Position für das Sicherungsplättchen bei normaler Nutzung

Installation des Telefons (Tischmontage):

Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein

ANSCHLUSSMÖGLICHKEITEN AM TELEFON:

Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel in die dafür vorgesehenen Steckplätze stecken.
2. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die Steckdose.
3. Es gibt zwei Möglichkeiten, um das Endgerät in ein Netzwerk zu integrieren.

- Via Ethernet:

• Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.
• Via Wi-Fi/WLAN:
• Navigieren Sie über das LCD-Menü zu "System→Netzwerk→Wi-Fi/WLAN Einstellungen und aktivieren Sie Wi-Fi/WLAN.
• Wählen Sie "Scan/Suchen" und das GRP2624 sucht automatisch nach möglichen Zugangspunkten.

• Es wird eine Liste verfügbarer Netzwerke angezeigt. Wählen Sie das gewünschte Netzwerk aus und geben Sie anschließend das Passwort ein.

• Am Display werden Informationen über den Provisionierungsvorgang sowie zur Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen, bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

• Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das Telefon via integrierten Web-Server oder über die Telefontasten konfigurieren.

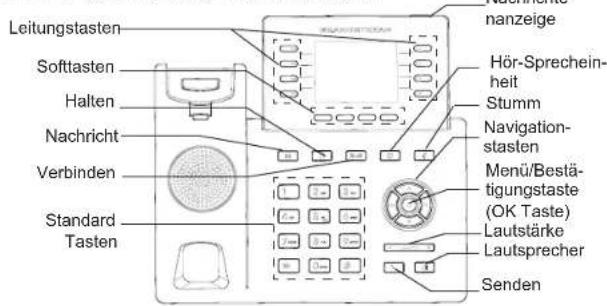

TELEFON BESCHREIBUNG:

Leitungstasten Softtasten Halten Nachricht Verbinden Standard Tasten nanzeige Hör-Sprecheinheit Stumm Navigationstasten Menü/Bestätigungstaste (OK Taste) Lautstärke Lautsprecher Senden

KONFIGURATION DES TELEFONS:

Konfiguration des GRP2624 via Web-Browser:

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbindung besteht.
2. Um die IP Adresse abzurufen, drücken Sie bitte die "UP" ("nach oben") Taste und halten diese drei Sekunden lang gedrückt.
3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers ein. (Siehe Skizze auf der nächsten Seite).
4. Geben Sie die die Anmeldeinformationen ein und wechseln Sie in das Konfigurationsmenü. (Herstellerseitig ist der Benutzername "admin", das Zufallspasswort finden Sie auf der Rückseite der Basisstation.

GRANDSTREAM CONNECTING THE WORLD GRP2624 Sensumsame: Password: Sprache: Deutsch Armsten

Konfiguration des Telefons über das Tastenfeld:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist
2. Drücken Sie die MENÜ Taste, um in das Konfigurationsmenü des Telefons zugelangen.
3. Wählen Sie MENÜ → Telefon → SIP → Konto um die Einstellungen für SIP Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentifizierungs-ID, sowie das SIP Passwort zu konfigurieren.
4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons konfigurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Konfigurationsdetails finden Sie im Benutzerhandbuch des GRP2624.
5. Bitte kontaktieren Sie Ihren Internet-Service-Provider um alle zur Konfiguration notwendigen Einstellungen zu erfahren.

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter http (s):// IP/gpl license.

Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das komplette Benutzer-Handbuch sowie weitere Informationen zur Konfiguration finden Sie unter: http://www.grandstream.com/our-products
