Produkttyp	IP-Telefon für Unternehmen
Marke	Grandstream
Modell	GXP2170
Bildschirm	TFT-Farbbildschirm 4,3 Zoll
Leitungstasten	12 zweifarbige Tasten, erweiterbar auf bis zu 48 BLF/Kurzwahltasten
Kontexttasten	5 programmierbare Tasten
Netzwerkanschlüsse	2 Gigabit-Ports (LAN und PC)
Stromversorgung	12V DC-Netzteil im Lieferumfang oder PoE (Power over Ethernet)
Bluetooth	Integriert
Audioqualität	HD (High Definition)
Konferenz	Bis zu 5 Teilnehmer
EHS-Unterstützung	Elektronischer Gabelumschalter für kabellose Headsets
Erweiterungsmodul	Kompatibel mit GXP2200EXT (bis zu 4 Module, also 160 zusätzliche Tasten)
Packungsinhalt	Gerät, Hörer, 12V-Netzteil, Ethernet-Kabel, Telefonkabel, Telefonständer, Kurzanleitung
Maße (ca.)	222 x 195 x 44 mm
Gewicht (ca.)	0,95 kg
Protokoll	SIP
Sicherheit	Erweiterte Verschlüsselung, GNU GPL-Lizenz enthalten
Vorsichtsmaßnahmen	Während des Updates nicht neu starten; nur das mitgelieferte Netzteil verwenden
Pflege	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten vermeiden
Reparaturfähigkeit	Ersatzteile über Grandstream erhältlich; Erweiterungsmodul separat erhältlich

Häufig gestellte Fragen - GXP2170 GRANDSTREAM

Wie konfiguriere ich das GXP2170 zum ersten Mal?

Schließen Sie den Hörer, das Netzteil und das Ethernet-Kabel an den LAN-Port an. Schalten Sie das Telefon ein. Für die Konfiguration über einen Browser drücken Sie die PFEIL-NACH-OBEN-Taste, um die IP-Adresse anzuzeigen, und geben Sie sie dann in Ihren Browser ein. Die Standard-Anmeldedaten sind admin für den Administrator und 123 für den Benutzer.

Wie finde ich die IP-Adresse des GXP2170?

Drücken Sie im Standby-Modus die PFEIL-NACH-OBEN-Taste. Die IP-Adresse wird auf dem Bildschirm angezeigt.

Kann ich das GXP2170 ohne Netzteil verwenden?

Ja, das GXP2170 unterstützt die Stromversorgung über PoE (Power over Ethernet), wenn Ihr Netzwerk dafür ausgerüstet ist. Andernfalls verwenden Sie das mitgelieferte 12V-Netzteil.

Kann das GXP2170 Notrufe tätigen?

Nein, das GXP2170 ist nicht für Notrufe vorkonfiguriert. Sie müssen einen kompatiblen SIP-Telefondienst abonnieren und das Telefon entsprechend konfigurieren. Wenn keine Konfiguration vorhanden ist, verwenden Sie für Notfälle ein herkömmliches Telefon.

Wie installiere ich das Erweiterungsmodul GXP2200EXT?

Befestigen Sie die Verbinderplatte zwischen GXP2170 und Modul, schrauben Sie die mitgelieferten Schrauben ein, stecken Sie das RJ11-Kabel in den EXT-Anschluss, und montieren Sie dann die Stütze. Schalten Sie das Telefon ein; das Modul leuchtet auf. Konfigurieren Sie die Tasten über die Weboberfläche des GXP2170.

Was tun, wenn der Bildschirm nach dem Einschalten schwarz bleibt?

Überprüfen Sie, ob das Netzteil richtig eingesteckt ist und die Steckdose funktioniert. Wenn Sie PoE verwenden, stellen Sie sicher, dass der Netzwerkswitch PoE liefert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

Wie aktualisiere ich die Firmware des GXP2170?

Rufen Sie die Weboberfläche des Telefons auf, gehen Sie zum Abschnitt Wartung (Maintenance) und folgen Sie den Update-Anweisungen. Starten Sie das Telefon während des Updates nicht neu, um eine Beschädigung der Firmware zu vermeiden.

Wie konfiguriere ich die Leitungstasten für BLF?

Gehen Sie in der Weboberfläche zur Registerkarte Account (Konto) oder Phone (Telefon) und dann zu den Tasteneinstellungen. Sie können jeder Taste eine Funktion wie BLF, Kurzwahl usw. zuweisen. Verwenden Sie die zweifarbigen Leitungstasten, um den Status anzuzeigen.

Was ist das Standardpasswort für die Weboberfläche?

Das Standard-Administratorpasswort ist admin und das Standard-Benutzerpasswort ist 123. Es wird empfohlen, diese nach der ersten Anmeldung zu ändern.

Kann ich ein Bluetooth-Headset mit dem GXP2170 verbinden?

Ja, das GXP2170 verfügt über integriertes Bluetooth. Aktivieren Sie Bluetooth über das Telefonmenü oder die Weboberfläche und koppeln Sie dann Ihr Headset. Das Telefon unterstützt auch den elektronischen Gabelumschalter (EHS) für bestimmte kabellose Headsets.

BEDIENUNGSANLEITUNG GXP2170 GRANDSTREAM

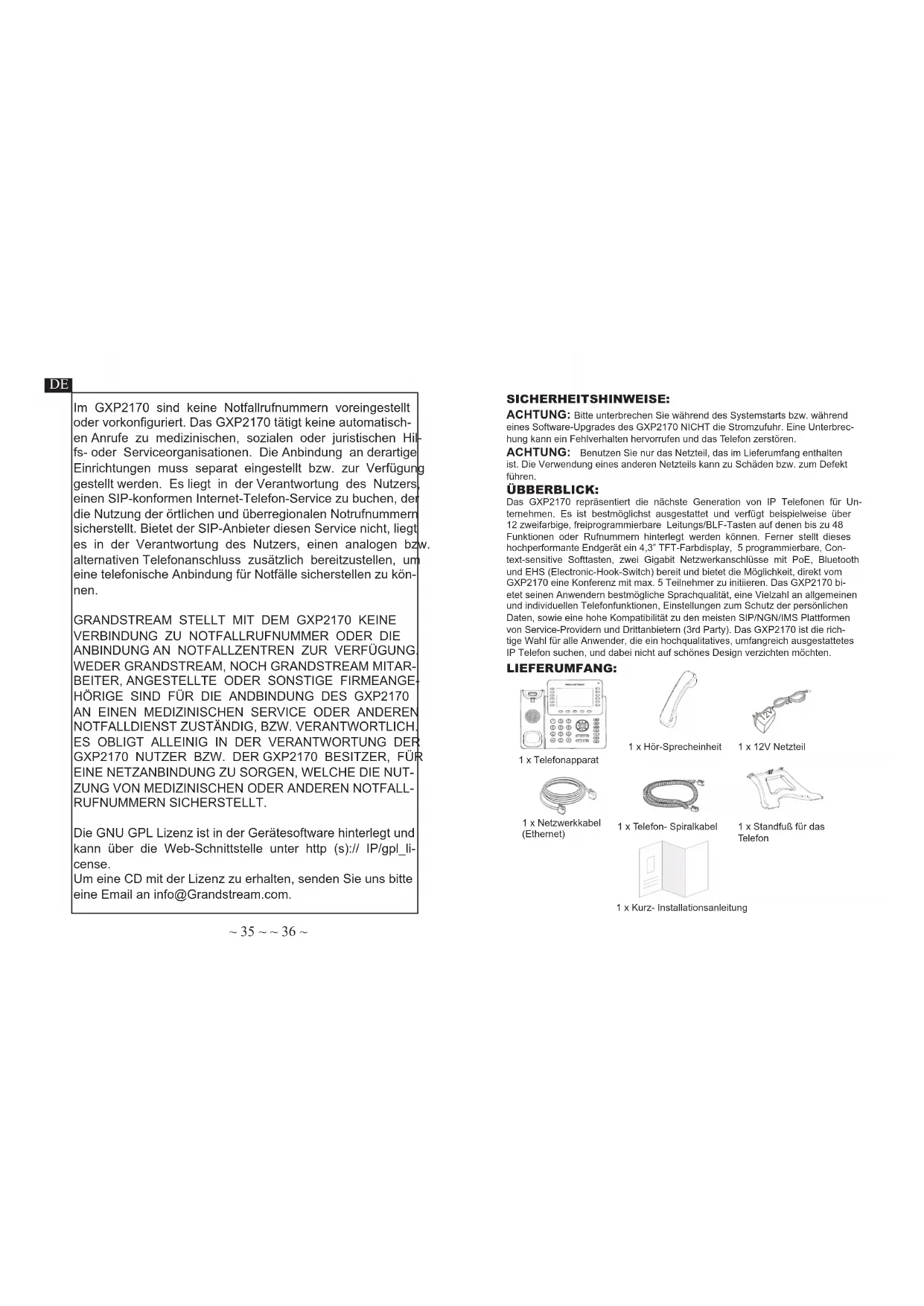

Im GXP2170 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GXP2170 tätigt keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereitzustellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GXP2170 KEINE VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG. WEDER GRANDSTREAM, NOCH GRANDSTREAM MITARBEITER, ANGESTELLTE ODER SONSTIGE FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG DES GXP2170 AN EINEN MEDIZINISCHEN SERVICE ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH. ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER GXP2170 NUTZER BZW. DER GXP2170 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN NOTFALLRUFNUMMERN SICHERSTELLT.

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter http (s):// IP/gpl_license.

Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

SICHERHEITSHINWEISE:

ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. während eines Software-Upgrades des GXP2170 NICHT die Stromzufuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören.

ACHTUNG: Benutzen Sie nur das Netzteil, das im Lieferumfang enthalten ist. Die Verwendung eines anderen Netzteils kann zu Schäden bzw. zum Defekt führen.

ÜBBERBLICK:

Das GXP2170 repräsentiert die nächste Generation von IP Telefonen für Unternehmen. Es ist bestmöglichst ausgestattet und verfügt beispielweise über 12 zweifarbige, freiprogrammierbare Leitungs/BLF-Tasten auf denen bis zu 48 Funktionen oder Rufnummern hinterlegt werden können. Ferner stellt dieses hochperformante Endgerät ein 4,3" TFT-Farbdisplay, 5 programmierbare, Context-sensitive Softtasten, zwei Gigabit Netzwerkanschlüsse mit PoE, Bluetooth und EHS (Electronic-Hook-Switch) bereit und bietet die Möglichkeit, direkt vom GXP2170 eine Konferenz mit max. 5 Teilnehmer zu initierten. Das GXP2170 bietet seinen Anwendern bestmögliche Sprachqualität, eine Vielzahl an allgemeinen und individuellen Telefonfunktionen, Einstellungen zum Schutz der persönlichen Daten, sowie eine hohe Kompatibilität zu den meisten SIP/NGN/IMS Plattformen von Service-Providern und Drittanbietern (3rd Party). Das GXP2170 ist die richtige Wahl für alle Anwender, die ein hochqualitatives, umfangreich ausgestattetes IP Telefon suchen, und dabei nicht auf schönes Design verzichten möchten.

LIEFERUMFANG:

1 x Telefonapparat

1 x Hör-Sprecheinheit

1 x 12V Netzteil

1 x Netzwerkkabel (Ethernet)

1 x Telefon- Spiralkabel

1 x Standfuß für das Telefon

1 x Kurz- Installationsanleitung

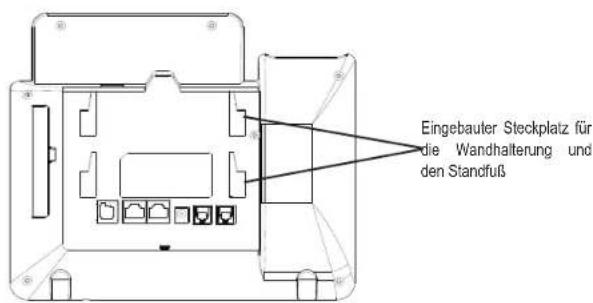

EINRICHTEN DES TELEFONS:

Eingebauter Steckplatz für die Wandhalterung und den Standfuß

Installation des Telefons (Wandmontage\*separat erhältlich):

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgesehenen Montagelöcher.
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauflage heraus (Siehe untere Skizze).
4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser fixiert werden kann. (Siehe untere Skizze).

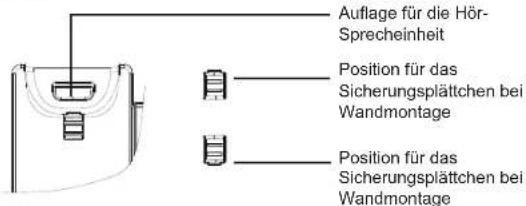

Auflage für die Hör- Sprecheinheit Position für das Sicherungsplättchen bei Wandmontage Position für das Sicherungsplättchen bei Wandmontage

Installation des Telefons (Tischmontage):

Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein.

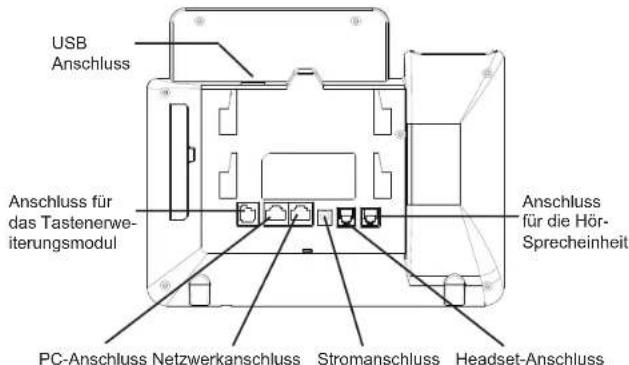

ANSCHLUSSMÖGLICHKEITEN AM TELEFON:

USB Anschluss Anschluss für das Tastenerwe- iterungsmodul Anschluss für die Hör- Sprecheinheit PC-Anschluss Netzwerkanschluss Stromanschluss Headset-Anschluss

Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel in die dafür vorgesehenen Steckplätze stecken.
2. Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon, mit dem dafür vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.
3. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die Steckdose.
4. Am Display werden Informationen über den Provisionierungsvorgang sowie zur Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen, bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.
5. Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das Telefon via integrierten Web-Server oder über die Telefonlasten konfigurieren.

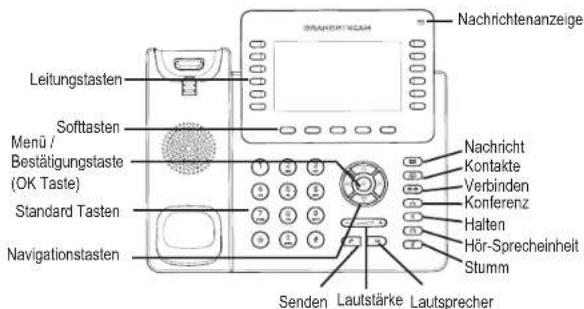

Tipps zur Konfiguration über das Tastenfeld:

Nachrichtenanzeige Leitungstasten Softtasten Menü / Bestätigungstaste (OK Taste) Standard Tasten Navigationstasten Nachricht Kontakte Verbinden Konferenz Halten Hör-Sprecheinheit Stumm Senden Lautstärke Lautsprecher

1. Um in das Einstellungsmenü zu gelangen, drücken Sie bitte die MENÜ-Taste.
2. Navigieren Sie durch das Menü mit den Tasten AUF/AB und LINKS/RECHTS.
3. Drücken Sie die runde Menütaste, um eine Auswahl zu bestätigen.
4. Das Telefon verlässt den Menü-Modus automatisch bei einem eingehenden Anruf, wenn der Hörer abgenommen oder wenn länger als 60 Sekunden keine Taste gedrückt wird.

KONFIGURATION DES TELEFONS:

Konfiguration des GXP2170 via Web-Browser:

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbindung besteht.
2. Drücken Sie die UP Taste um die IP Adresse zu sehen.
3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers ein. (Siehe Skizze auf der nächsten Seite)
4. Der voreingestellte Administrator-Benutzername sowie das voreingestellte Passwort ist jeweils „admin“, der voreingestellte Nutzer-Benutzername ist „user“, das Passwort ist „123“.

GRANDSTREAM CONNECTING THE WORLD GXP2170 Brand name: Password: Ameristar Sprache: Deutsch

KONFIGURATION DES TELEFONS ÜBER DAS TASTENFELD:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist.
2. Drücken Sie die MENÜ Taste, um in das Konfigurationsmenü des Telefons zu gelangen.
3. Wählen Sie MENÜ > Telefon > SIP > Konto um die Einstellungen für SIP Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentifizierungs-ID, sowie das SIP Passwort zu konfigurieren.
4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons konfigurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Konfigurationsdetails finden Sie im Benutzerhandbuch des GXP2170.
5. Bitte kontaktieren Sie Ihren Internet-Service-Provider um alle zur Konfiguration notwendigen Einstellungen zu erfahren.

GXP2170 TASTENERWEITERUNGSMODUL --GXP2200EXT:

GXP2200EXT ist die ideale Ergänzung für schnelles und effizientes Arbeiten. Jedes Erweiterungsmodul besitzt 20 freiprogrammierbare Tasten, die durch eine Umblätter-Möglichkeit 40 Funktionen je Tastenfeld bereitstellen. Das GXP2170 unterstützt bis zu 4 Erweiterungsmodule und bietet somit 160 programmierbare Funktionstasten.

Bitte beachten Sie: Die Erweiterungsmodule sind optional erhältlich und nicht im Lieferumfang des GXP2170 enthalten.

Lieferumfang GXP2200EXT:

1 X GXP2200EXT

1 X Standfuß für das GXP2200EXT

1 X RJ11 - RJ11 Kabel

1 X Verbindungsplatte zur Montage des Erweiterungsmoduls an das elefon

4 X Schrauben

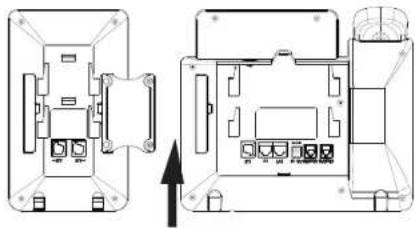

Installation des GXP2200EXT:

1. Auf der Rückseite des Telefons sowie des Erweiterungsmoduls befinden sich Montagesteckplätze - in diesen wird die Montageplatte fixiert.
2. Drehen Sie nun die Schrauben in die dafür vorgesehenen Löcher am Telefon sowie am Erweiterungsmodul.
3. Verbinden Sie das Telefon mit dem Erweiterungsmodul indem Sie das RJ11 – RJ11 Kabel in den EXT Anschluss am Telefon sowie den Anschluss am Erweiterungsmodul stecken.
4. Installieren Sie den Standfuß am Erweiterungsfeld.
5. Stecken Sie nun das Netzteil des Telefons in die Steckdose, um das Telefon sowie das Erweiterungsmodul zu starten. Am Display erhalten Sie Informationen zur Software Version sowie zum Verbindungsstatus.
6. Nach erfolgtem Start bleibt das Erweiterungsmodul im Bereitschaftsmodus. Drücken Sie die linke Taste länger als drei Sekunden um Statusinformationen zu erhalten.

Konfiguration des GXP2200EXT:

1. Melden Sie sich an der Web-Schnittstelle des GXP2170 an und konfigurieren Sie die jeweiligen Tasten für die Erweiterungsmodule 1/2/3/4 über das WEB-Konfigurationsmenü.
2. Drücken Sie die Links / Rechts Tasten am Erweiterungsmodul um die unterschiedlichen Belegungen der einzelnen Tasten zu sehen.
3. Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch des GXP2170.

Bitte beachten Sie: Das erweiterte Benutzerhandbuch erhalten Sie unter: http://www.grandstream.com/support
