Type de produit	Téléphone IP pour entreprises
Marque	Grandstream
Modèle	GXP2170
Écran	TFT couleur 4,3 pouces
Touches de ligne	12 touches bicolores, extensibles jusqu'à 48 touches BLF/numérotation abrégée
Touches contextuelles	5 touches programmables
Ports réseau	2 ports Gigabit (LAN et PC)
Alimentation	Adaptateur 12V DC fourni ou PoE (Power over Ethernet)
Bluetooth	Intégré
Qualité audio	HD (haute définition)
Conférence	Jusqu'à 5 participants
Prise en charge EHS	Crochet commutateur électronique pour casque sans fil
Module d'extension	Compatible avec GXP2200EXT (jusqu'à 4 modules, soit 160 touches supplémentaires)
Contenu du pack	Appareil, combiné, adaptateur 12V, câble Ethernet, câble téléphonique, support de téléphone, guide d'installation rapide
Dimensions approximatives	222 x 195 x 44 mm
Poids approximatif	0,95 kg
Protocole	SIP
Sécurité	Chiffrement avancé, licence GNU GPL incluse
Précautions	Ne pas redémarrer pendant la mise à jour ; utiliser uniquement l'adaptateur fourni
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les liquides
Réparabilité	Pièces détachées disponibles via Grandstream ; module d'extension vendu séparément

FOIRE AUX QUESTIONS - GXP2170 GRANDSTREAM

Comment configurer le GXP2170 pour la première fois ?

Connectez le combiné, l'alimentation et le câble Ethernet au port LAN. Allumez le téléphone. Pour une configuration via navigateur, appuyez sur la touche HAUT pour afficher l'adresse IP, puis saisissez-la dans votre navigateur. Les identifiants par défaut sont admin pour l'administrateur et 123 pour l'utilisateur.

Comment trouver l'adresse IP du GXP2170 ?

Appuyez sur la touche HAUT (flèche vers le haut) en mode veille. L'adresse IP s'affiche sur l'écran.

Puis-je utiliser le GXP2170 sans adaptateur secteur ?

Oui, le GXP2170 prend en charge l'alimentation via PoE (Power over Ethernet) si votre réseau est équipé. Sinon, utilisez l'adaptateur 12V fourni.

Le GXP2170 peut-il passer des appels d'urgence ?

Non, le GXP2170 n'est pas préconfiguré pour les appels d'urgence. Vous devez souscrire à un service de téléphonie SIP compatible et configurer correctement le téléphone. En l'absence de configuration, utilisez un téléphone traditionnel pour les urgences.

Comment installer le module d'extension GXP2200EXT ?

Fixez la plaque de connecteur entre le GXP2170 et le module, vissez les vis fournies, branchez le câble RJ11 dans le port EXT, puis installez le support. Alimentez le téléphone ; le module s'allume. Configurez les touches via l'interface web du GXP2170.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que l'adaptateur d'alimentation est bien branché et que la prise fonctionne. Si vous utilisez le PoE, assurez-vous que le commutateur réseau délivre du PoE. Si le problème persiste, contactez le support.

Comment mettre à jour le firmware du GXP2170 ?

Accédez à l'interface web du téléphone, allez dans la section Maintenance (Maintenance) et suivez les instructions de mise à jour. Ne redémarrez pas le téléphone pendant la mise à jour pour éviter d'endommager le firmware.

Comment configurer les touches de ligne pour le BLF ?

Depuis l'interface web, allez dans l'onglet Account (Compte) ou Phone (Téléphone), puis dans les paramètres des touches. Vous pouvez assigner chaque touche à une fonction comme BLF, numérotation abrégée, etc. Utilisez les touches de ligne bicolores pour indiquer l'état.

Quel est le mot de passe par défaut pour l'interface web ?

Le mot de passe administrateur par défaut est admin et le mot de passe utilisateur par défaut est 123. Il est recommandé de les modifier après la première connexion.

Puis-je connecter un casque Bluetooth au GXP2170 ?

Oui, le GXP2170 dispose du Bluetooth intégré. Activez le Bluetooth via le menu du téléphone ou l'interface web, puis appairez votre casque. Le téléphone supporte également le crochet commutateur électronique (EHS) pour certains casques sans fil.

MODE D'EMPLOI GXP2170 GRANDSTREAM

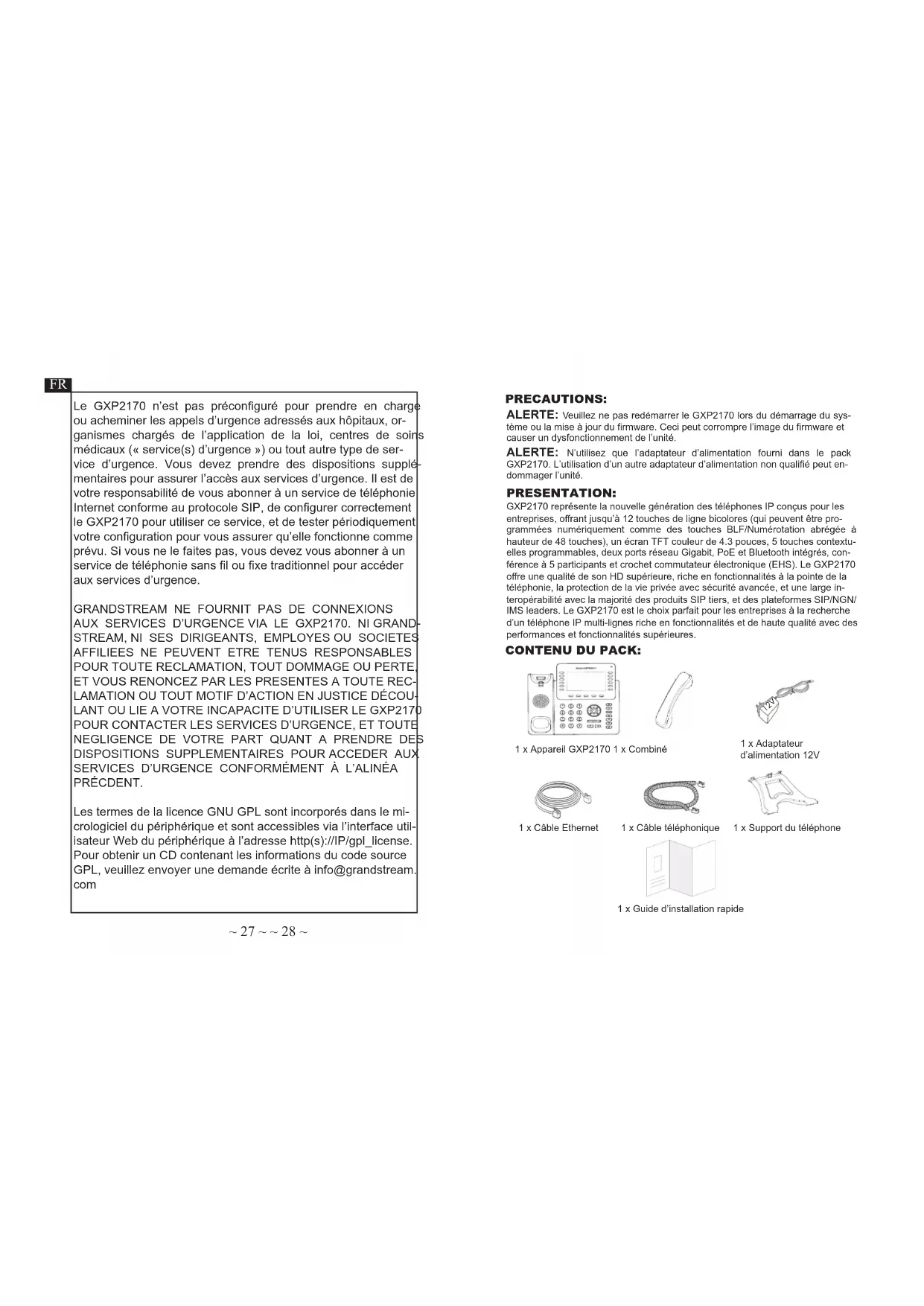

Le GXP2170 n'est pas préconfiguré pour prendre en charge ou acheminer les appels d'urgence adressés aux hôpitaux, organismes chargés de l'application de la loi, centres de soirs médicaux (« service(s) d'urgence ») ou tout autre type de service d'urgence. Vous devez prendre des dispositions supplémentaires pour assurer l'accès aux services d'urgence. Il est de votre responsabilité de vous abonner à un service de téléphonie Internet conforme au protocole SIP, de configurer correctement le GXP2170 pour utiliser ce service, et de tester périodiquement votre configuration pour vous assurer qu'elle fonctionne comme prévu. Si vous ne le faites pas, vous devez vous abonner à un service de téléphonie sans fil ou fixe traditionnel pour accéder aux services d'urgence.

GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS AUX SERVICES D'URGENCE VIA LE GXP2170. NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU SOCIETES AFFILIEES NE PEUVENT ETRE TENUS RESPONSABLES POUR TOUTE RECLAMATION, TOUT DOMMAGE OU PERTE, ET VOUS RENONCEZ PAR LES PRESENTES A TOUTE RECLAMATION OU TOUT MOTIF D'ACTION EN JUSTICE DÉCOULANT OU LIE A VOTRE INCAPACITE D'UTILISER LE GXP2170 POUR CONTACTER LES SERVICES D'URGENCE, ET TOUTE NEGLIGENCE DE VOTRE PART QUANT A PRENDRE DES DISPOSITIONS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D'URGENCE CONFORMÉMENT À L'ALINÉA PRÉCDENT.

Les termes de la licence GNU GPL sont incorporés dans le micrologiciel du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse http(s)://IP/gpl_license. Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail]

PRECAUTIONS:

ALERTE: Veuillez ne pas redémarrer le GXP2170 lors du démarrage du système ou la mise à jour du firmware. Ceci peut corrompre l'image du firmware et causer un dysfonctionnement de l'unité.

ALERTE: N'utilisez que l'adaptateur d'alimentation fourni dans le pack GXP2170. L'utilisation d'un autre adaptateur d'alimentation non qualifié peut endommager l'unité.

PRESENTATION:

GXP2170 représente la nouvelle génération des téléphones IP conçus pour les entreprises, offrant jusqu'à 12 touches de ligne bicolores (qui peuvent être programmées numériquement comme des touches BLF/Numérotation abrégée à hauteur de 48 touches), un écran TFT couleur de 4.3 pouces, 5 touches contextuelles programmables, deux ports réseau Gigabit, PoE et Bluetooth intégrés, conférence à 5 participants et crochet commutateur électronique (EHS). Le GXP2170 offre une qualité de son HD supérieure, riche en fonctionnalités à la pointe de la téléphonie, la protection de la vie privée avec sécurité avancée, et une large interopérabilité avec la majorité des produits SIP tiers, et des plateformes SIP/NGN/IMS leaders. Le GXP2170 est le choix parfait pour les entreprises à la recherche d'un téléphone IP multi-lignes riche en fonctionnalités et de haute qualité avec des performances et fonctionnalités supérieures.

CONTENU DU PACK:

1 x Appareil GXP2170 1 x Combiné

1 x Adaptateur d'alimentation 12V

1 x Câble Ethernet

1 x Câble téléphonique

1 x Support du téléphone

1 x Guide d'installation rapide

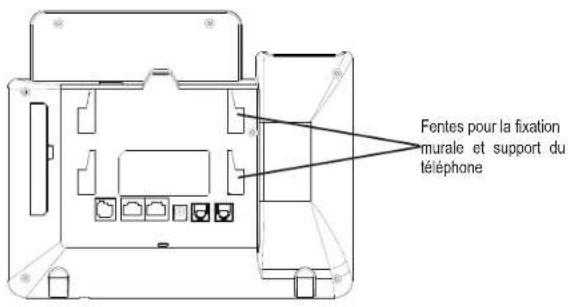

INSTALLATION DU TELEPHONE:

Fentes pour la fixation murale et support du téléphone

Installation du téléphone (Fixation murale\*vendu séparément):

1. Attachez le support de fixation murale à la fente située à l'arrière du téléphone.
2. Attachez le téléphone au mur via la fente de fixation murale.
3. Tirez la languette du support du combiné (Voir figure ci-dessous).
4. Pivotez la languette et rebranchez-la dans la fente en gardant son appui vers le haut pour tenir le combiné lorsque le téléphone est fixé au mur (Voir figure ci-dessous).

Appui du Combiné Languette avec appui vers le haut Languette avec appui vers le bas

Installation du téléphone (Support du téléphone):

Pour installer le téléphone sur la table avec le support du téléphone, attachez ce dernier à la fente placée à la base du téléphone (partie Supérieure, partie Inférieure).

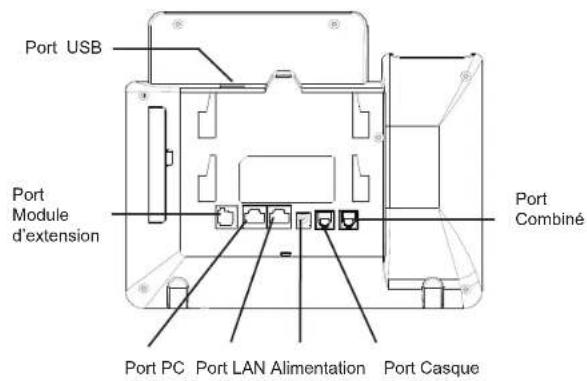

CONNECTER LE TÉLÉPHONE:

Reportez-vous à l'illustration ci-dessous en suivant les instructions d'installation.

Port USB Port Module d'extension Port Combiné Port PC Port LAN Alimentation Port Casque

Pour installer le GXP2170, suivez les instructions ci-dessous:

1. Connectez le combiné et le boîtier du téléphone principal avec le câble téléphonique.
2. Connectez le port LAN de votre téléphone au port RJ-45 d'un concentrateur/commutateur ou un routeur (côté LAN du routeur) à l'aide du câble Ethernet.
3. Connectez la fiche de sortie 12V DC à la prise d'alimentation sur le téléphone; branchez l'adaptateur dans une prise électrique.
4. Le LCD va afficher les informations d'approvisionnement ou de mise à jour du firmware. Avant de continuer, veuillez patienter jusqu'à que la date/heure s'affiche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la configuration du téléphone, vous pouvez le configurer en utilisant soit IP statique ou DHCP.

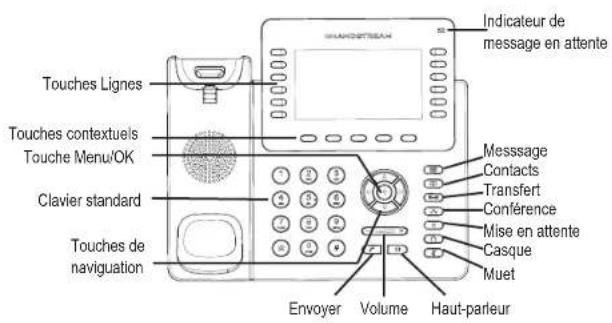

Conseils d'utilisation du clavier :

Touches Lignes Touches contextuels Touche Menu/OK Clavier standard Touches de navigation Indicateur de message en attente Message Contacts Transfert Conférence Mise en attente Casque Muet Envoyer Volume Haut-parleur

1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU.
2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/DROITE.
3. Appuyez sur le bouton circulaire MENU pour confirmer la sélection.
4. Le téléphone quitte automatiquement le MENU quand il y a un appel entrant, si le téléphone est décroché, ou lorsque le MENU est inactif pendant 60 secondes.

CONFIGURATION DU TELEPHONE:

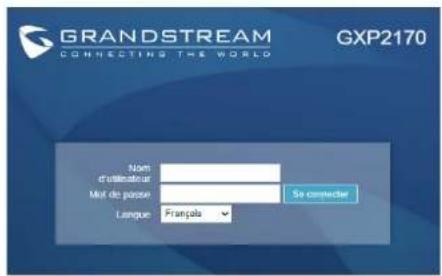

Configurer le GXP2170 en utilisant le Navigateur web:

1. Vérifiez que votre téléphone est sous tension et connecté à Internet;
2. Appuyez sur le bouton HAUT pour afficher l'adresse IP;
3. Saisissez l'adresse IP du téléphone dans votre navigateur PC (voir figure à la page suivante);
4. Le mot de passe d'administrateur par défaut est "admin", le mot de passe "utilisateur" par défaut est "123".

GRANDSTREAM CONNECTING THE WORLD GXP2170 Ném d'utilisateur Mol de passe Se connecter Langue: Français

Configurer le GXP2170 en utilisant le Clavier:

1. Assurez-vous que le téléphone est libre.
2. Appuyez sur le bouton "MENU" pour accéder au MENU pour configurer le téléphone.
3. Sélectionnez MENU -> Phone -> SIP -> Account, pour configurer les paramètres du Proxy SIP, Proxy Sortant, Nom d'utilisateur SIP, Nom d'authentication SIP, mot de passe SIP.
4. Suivez les options du MENU pour configurer les fonctionnalités de base du téléphone. Par exemple: l'adresse IP si vous utilisez une adresse IP statique. Pour plus de détails, veuillez vérifier le manuel d'utilisation du GXP2170.
5. Veuillez contacter votre Fournisseur d'accès Internet pour les paramètres supplémentaires qui peuvent être nécessaires pour configurer le téléphone.

LE MODULE D'EXTENSION DU GXP2170--GXP2200EXT:

GXP2200EXT est une solution idéale pour les entreprises à environnement chargé à la recherche de la possibilité de recevoir et répartir les appels avec efficience. Chaque module d'extension possède 20 touches programmables, touches de gauche et droite, supportant ainsi 40 Touches Multi-fonctions à configurer. Le GXP2170 peut supporter jusqu'à 4 modules d'extensions, ajoutant ainsi 160 touches d'extension totalement programmables au téléphone.

Remarque: Le module d'extension est un accessoire supplémentaire pour le GXP2170 et il n'est pas inclus dans la boite du GXP2170.

Contenu du paquet du GXP2200EXT:

1 X GXP2200EXT 1 X Câble RJ11-RJ11 GXP2200EXT

1 X Plaque de connecteur GXP2200EXT

4 X Vis

Installation du GXP2200EXT:

1. A l'arrière du GXP2170 et du module d'extensions se trouve des fentes des connecteurs de la plaque. Attachez la plaque des connecteurs entre les fentes du GXP2170 et la carte d'extension;
2. Mettez les vis fournies et vissez-les correctement;
3. Connectez GXP2200EXT au GXP2170 via le port EXT en utilisant le câble RJ11-RJ11 fourmi;
4. Installez le support du téléphone du GXP2170 ainsi que GXP2200EXT;
5. Alimentez le GXP2170. GXP2200EXT affichera l'écran de démarrage avec les informations de la version et le statut de connexion;
6. Le module d'extensions restera en veille. Appuyez et maintenez la touche Gauche appuyée pendant 3 secondes pour vérifier les informations de version et statut.

Configuration du GXP2200EXT:

1. Accédez à l'interface web du GXP2170 et configurer les Touches Mult-Fonctions pour les modules d'extensions 1/2/3/4 suivant les onglets de l'interface web du GXP2170;
2. Sur la GXP2200EXT, appuyez sur le bouton Gauche ou Droite pour visualiser les états de toutes les Touches Multi-Fonctions sur différentes pages;
3. Pour plus d'informations, veuillez consulter le manuel d'utilisation du GXP2170.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1) L'appareil ne doit pas produire de brouillage;

2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

CAN ICES-3 (B)/NMB-3(B)

Le présent produit est conforme aux spécifications techniques applicables d'Innovation, Sciences et Développement économique Canada.

Terminal equipment

Ce produit répond à la innovation, des sciences et de Développement économique Canada spécifications techniques applicables.

Le nombre équivalent de sonneries (REN) indique le nombre maximal de terminaux qui peuvent être raccordés à une interface téléphonique. La terminaison d'une interface peut consister en une combinaison de dispositifs, à la seule condition que la somme des REN de tous les dispositifs ne dépasse pas cinq.
