MANUAL DE USUARIO GXP2170 GRANDSTREAM

2.在GXP2200EXT上，按下左键或右键，可以浏览不同页面的多功能键状态； 3.欲获取更多详细信息，请参考GXP2170用户手册。 配置GXP2200EXT：~ 19 ~ ~ 20 ~ El GXP2170 no esta pre-congurado para soportar o realizar llamadas de emergencia a ningún tipo de hospital, agencia policial, unidad de cuidado medico o cualquier otro servicio de emergencia. Es su responsabilidad contratar un servicio de telefonía de Internet compatible con el protocolo SIP, congu- rar el GXP2170 para utilizar dicho servicio y periódicamente probar esta conguración para conrmar que este trabajando como usted espera. Si es requisito no es completado, es su responsabilidad contratar un servicio de telefonía ja o celular para tener acceso a servicios de emergencia.

RENUNCIA A CUALQUIER RECLAMO O CONSECUENCIA

PROVENIENTE O RELACIONADO DE LA INHABILIDAD

DE CONTACTAR SERVICIOS DE EMERGENCIAS CON EL GXP2170 Y SU FALTA DE NO HABER HECHO LOS ARRE- GLOS DE LUGAR PARA ACCESAR ESTOS SERVICIOS DE EMERGENCIA DE ACUERDO CON EL PÁRRAFO ANTE- RIOR. Los términos de licencia GNU GPL son incorporados en el rmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en http(s)://IP/gpl_li- cense. Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]

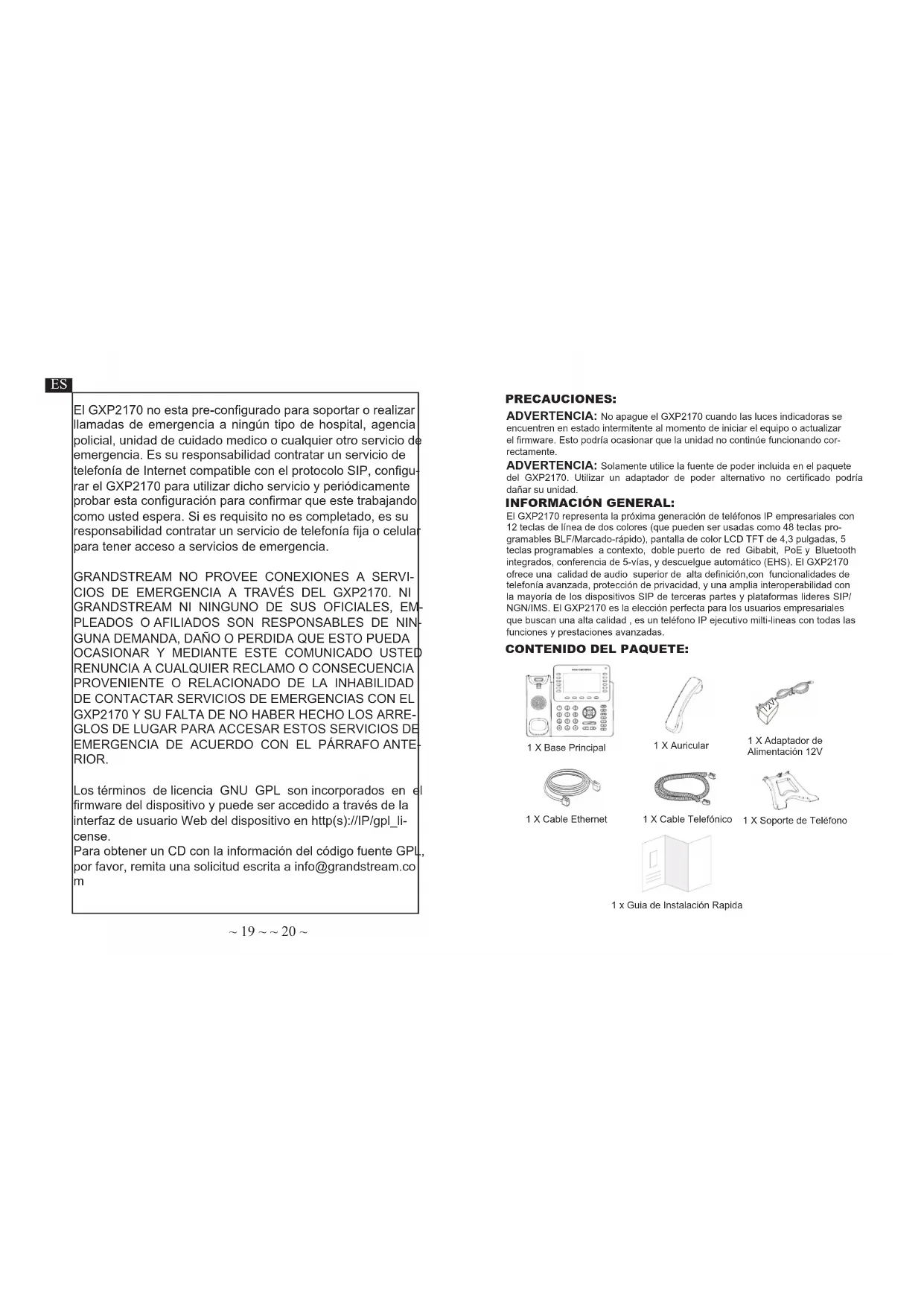

El GXP2170 representa la próxima generación de teléfonos IP empresariales con 12 teclas de línea de dos colores (que pueden ser usadas como 48 teclas pro- gramables BLF/Marcado-rápido), pantalla de color LCD TFT de 4,3 pulgadas, 5 teclas programables a contexto, doble puerto de red Gibabit, PoE y Bluetooth integrados, conferencia de 5-vías, y descuelgue automático (EHS). El GXP2170 ofrece una calidad de audio superior de alta denición,con funcionalidades de telefonía avanzada, protección de privacidad, y una amplia interoperabilidad con la mayoría de los dispositivos SIP de terceras partes y plataformas lideres SIP/ NGN/IMS. El GXP2170 es la elección perfecta para los usuarios empresariales que buscan una alta calidad , es un teléfono IP ejecutivo milti-lineas con todas las funciones y prestaciones avanzadas. CONTENIDO DEL PAQUETE: INFORMACIÓN GENERAL: ADVERTENCIA: No apague el GXP2170 cuando las luces indicadoras se encuentren en estado intermitente al momento de iniciar el equipo o actualizar el rmware. Esto podría ocasionar que la unidad no continúe funcionando cor- rectamente. ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete del GXP2170. Utilizar un adaptador de poder alternativo no certicado podría dañar su unidad. 1 X Base Principal 1 X Auricular 1 X Cable Telefónico 1 X Cable Ethernet 1 X Soporte de Teléfono 1 X Adaptador de Alimentación 12V PRECAUCIONES: 12V 1 x Guia de Instalación Rapida~ 21 ~ ~ 22 ~ INSTALACIÓN DEL TELEFONO: Instalando el Teléfono (Montura de Pared*se vende por separado)

1. Inserte la montura de pared en la ranura de atrás del teléfono

2. Coloque el teléfono en la pared utilizando los oricios.

3. Halé la lengüeta de la horquilla del auricular. (Ver gura abajo)

4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular

Lengüeta con extensión hacia arriba Soporte de Auricular Lengüeta con extensión hacia abajo Para congurar el GXP2170, siga los pasos detallados abajo:

1. Conecte el auricular a la unidad utilizando el cable telefónico.

2. Conecte el puerto LAN del teléfono al zócalo RJ-45 de un hub/switch o router

usando el cable Ethernet.

3. Conecte la fuente de poder de 12V DC a la salida de alimentación del teléfono

y la salida de electricidad.

4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actualización

de rmware. Antes de continuar esperar hasta que la pantalla muestra el tiempo y la fecha

5. Utilizando la interfase Web integrada accediendo la dirección IP del teléfono

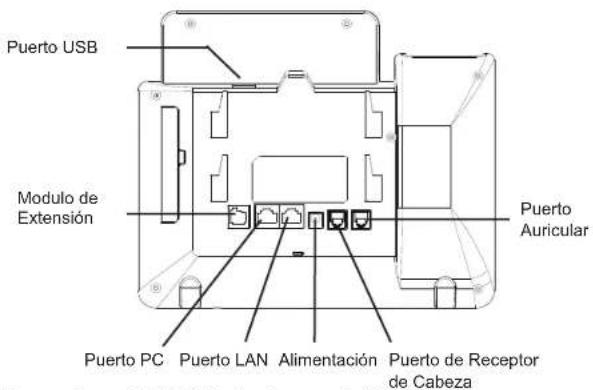

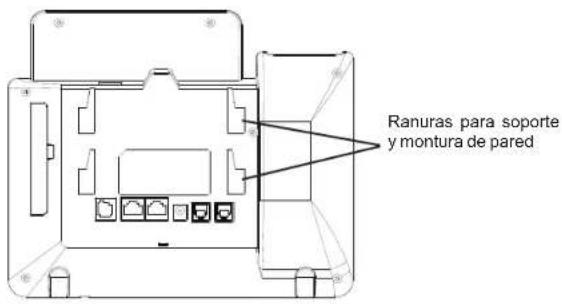

en un navegador Web o mediante el teclado, congure el teléfono utilizando una dirección IP estática o dinámica con DHCP. Para instalar el teléfono sobre un escritorio, utilice el soporte del teléfono y colóquelo en la parte inferior del teléfono donde se encuentra la ranura para el soporte. Instalando El Teléfono (Montura de Pared): Puerto PC Puerto LAN Alimentación Puerto de Receptor de Cabeza Puerto Auricular Modulo de Extensión CONECTANDO EL TELÉFONO: Ranuras para soporte y montura de pared Puerto USB~ 23 ~ ~ 24 ~

1. Para accesar al MENU, presione la tecla circular MENU.

2. Para navegar el menú utilice las teclas direccionales.

3. Presione el botón de MENU para conrmar su selección.

4. El teléfono va a salir del MENU cuando hay una llamada entrante, el auricular

es levantado o cuando el teléfono permanece en reposo por 60 segundos.

1. Asegure que su teléfono este conectado a la red y tenga electricidad.

2. Presione el botón de ARRIBA para ver la dirección IP.

Consejos para Utilizar el Teclado:

1. Asegure que el teléfono se encuentre en reposo.

2. Presione la botón de MENU para acceder a el menu de teclado para congurar

3. Seleccione MENU-> Teléfono-> SIP-> Cuenta para congurar el SIP Proxy,

Outbound Proxy, SIP User ID,SIP Auth ID, SIP Password.

4. Siga las opciones de MENU para congurar las funciones básicas del telé-

fono por ejemplo: La Dirección IP, en caso de usar una dirección IP estática. Para obtener más información, consulte el Manual del usuario de la GXP2170.

5. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los ajustes

adicionales que sean necesarios para congurar el teléfono.

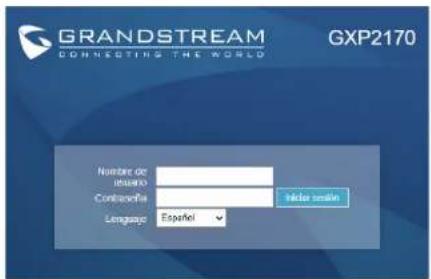

3. Escriba la dirección IP en su navegador web (Ver la gura en la página

4. El nombre de usuario y contraseña de administrador predeterminado es

“admin”; el nombre de usuario para usuario nal es “user” y la contraseña “123”.

MODULO DE EXTENSIÓN GXP2170

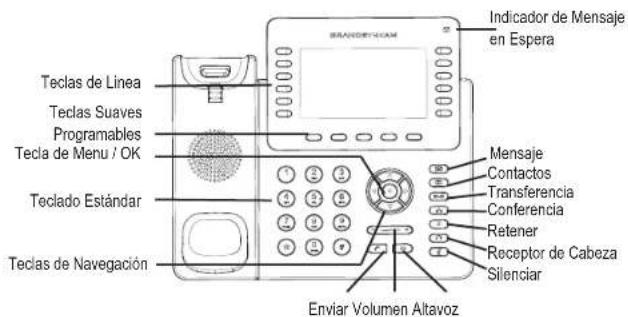

GXP2200EXT: Nota: GXP2200EXT es un accesorio adicional para el GXP2170 y no está incluido en el paquete. GXP2200EXT es una solución ideal para empresas de alto traco que quieren mejorar la eciencia de la recepción y el despacho de llamadas. Cada modulo de expansión tiene 20 teclas programables del lado izquierdo y la misma canti- dad del lado derecho, soportando 40 teclas programables .El teléfono GXP2170 soporta hasta cuatro módulos EXT, añadiendo hasta 160 teclas programables al teléfono. CONFIGURACIÓN DEL TELÉFONO: Congurando el GXP2170 utilizando un navegador web: Congurando el GXP2170 usando el teclado: Teclado Estándar Indicador de Mensaje en Espera Teclas de Navegación Teclas de Linea Teclas Suaves Programables Enviar Volumen Altavoz Mensaje Contactos Transferencia Conferencia Retener Receptor de Cabeza Silenciar Tecla de Menu / OK~ 25 ~ ~ 26 ~

1. Em la parte de atras del GXP2170 y el modulo de extensión, están las ranuras

para la placa de conexion. Colocar la placa entre las ranuras del GXP2170 y el modulo de extensión;

2. Colocar los tornillos y aprietar rmemente;

3. Conecte el modulo de extensión a el GXP2170 a través del puerto EXT utili-

zando el cable RJ11-RJ11 suministrado;

4. Instala la base del teléfono on el GXP2170 y el modulo de extensión;

5. Encienda el GXP2170. El GXP2200EXT mostrará la pantalla de arranque con

información de la versión y el estado de conexión;

6. Después de arrancar con éxito, el modulo de extensión se quedará en espera.

Pulse y mantenga pulsado el botón izquierdo durante 3 segundos para comprobar la información de versión y estado. Nota: Para obtener el manual de usuario, favor haga click aquí: http://www.grandstream.com/support Intalando el GXP2200EXT: Congurando el GXP2200EXT:

1. Inicie sesión en la interfaz Web del GXP2170 y congure las teclas program-

ables de los modulos de extensión1/2/3/4 siguiendo las pestañas de la pagina web del GXP2170;

2. En el GXP2200EXT, pulselas teclas izquierda o derecha para navegar por

todos los estados de las teclas programables.

3. Para mayor información, por favor reerase a el manual de usuario del

PREGADOS OU AFILIADOS PODEM SER RESPON-

1. Verique que o telefone está desocupado.
