MANUAL DE USUARIO GXP2130 GRANDSTREAM

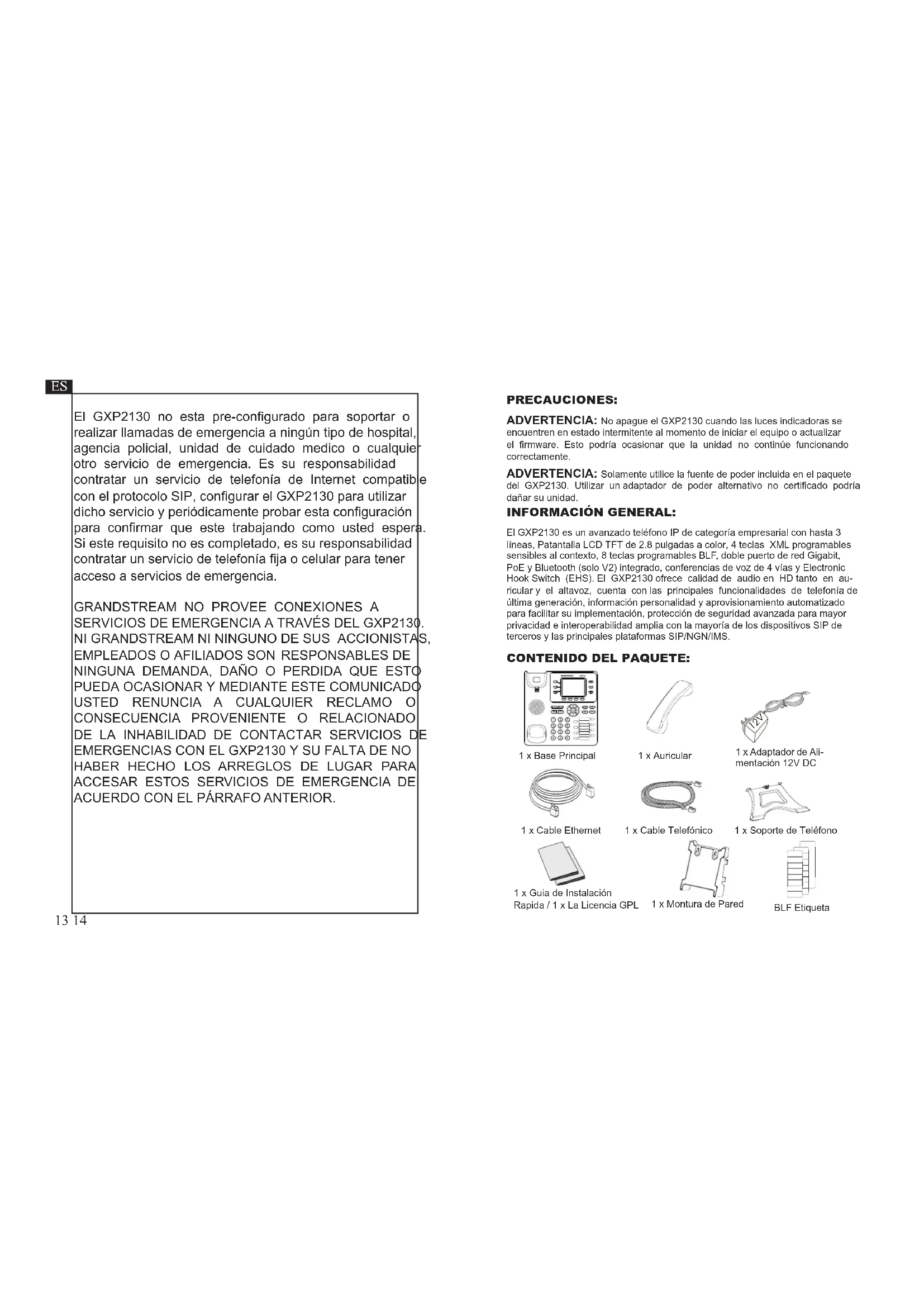

1 x Auricular 1 x Cable Telefónico 1 x Cable Ethernet El GXP2130 no esta pre-configurado para soportar o realizar llamadas de emergencia a ningún tipo de hospital, agencia policial, unidad de cuidado medico o cualquier otro servicio de emergencia. Es su responsabilidad contratar un servicio de telefonía de Internet compatible con el protocolo SIP, configurar el GXP2130 para utilizar dicho servicio y periódicamente probar esta configuración para confirmar que este trabajando como usted espera. Si este requisito no es completado, es su responsabilidad contratar un servicio de telefonía fija o celular para tener acceso a servicios de emergencia.

EMPLEADOS O AFILIADOS SON RESPONSABLES DE

CONSECUENCIA PROVENIENTE O RELACIONADO

DE LA INHABILIDAD DE CONTACTAR SERVICIOS DE EMERGENCIAS CON EL GXP2130 Y SU FALTA DE NO HABER HECHO LOS ARREGLOS DE LUGAR PARA

ACCESAR ESTOS SERVICIOS DE EMERGENCIA DE

ACUERDO CON EL PÁRRAFO ANTERIOR. ADVERTENCIA: No apague el GXP2130 cuando las luces indicadoras se encuentren en estado intermitente al momento de iniciar el equipo o actualizar el firmware. Esto podría ocasionar que la unidad no continúe funcionando correctamente. PRECAUCIONES: INFORMACIÓN GENERAL: CONTENIDO DEL PAQUETE: 1 x Base Principal 1 x Adaptador de Ali- mentación 12V DC 1 x Soporte de Teléfono 1 x Guia de Instalación Rapida / 1 x La Licencia GPL 1 x Montura de Pared El GXP2130 es un avanzado teléfono IP de categoría empresarial con hasta 3 líneas, Patantalla LCD TFT de 2.8 pulgadas a color, 4 teclas XML programables sensibles al contexto, 8 teclas programables BLF, doble puerto de red Gigabit, PoE y Bluetooth (solo V2) integrado, conferencias de voz de 4 vías y Electronic Hook Switch (EHS). El GXP2130 ofrece calidad de audio en HD tanto en au- ricular y el altavoz, cuenta con las principales funcionalidades de telefonía de última generación, información personalidad y aprovisionamiento automatizado para facilitar su implementación, protección de seguridad avanzada para mayor privacidad e interoperabilidad amplia con la mayoría de los dispositivos SIP de terceros y las principales plataformas SIP/NGN/IMS. 12V ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete del GXP2130. Utilizar un adaptador de poder alternativo no certificado podría dañar su unidad. BLF Etiqueta15 16 Puerto PC Puerto LAN Ranuras para soporte y montura de pared Instalando El Teléfono (Montura de Pared):

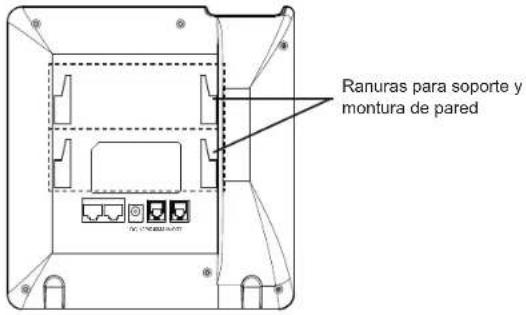

1. Inserte la montura de pared en la ranura de atrás del teléfono;

2. Coloque el teléfono en la pared utilizando los orificios;

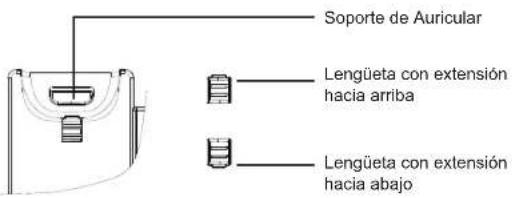

3. Halé la lengüeta de la horquilla del auricular. (Ver figura abajo);

4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular.

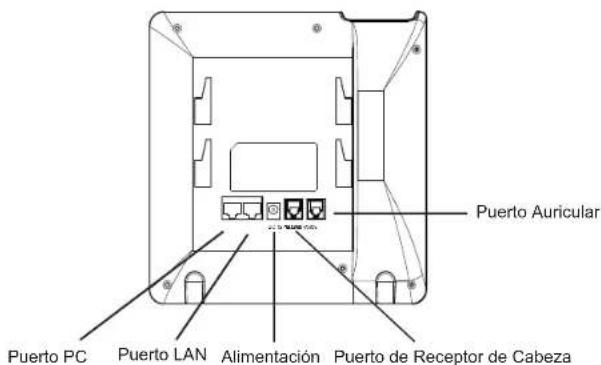

Lengüeta con extensión hacia arriba Soporte de Auricular Lengüeta con extensión hacia abajo Instalando el Teléfono (Montura de pared): Para instalar el teléfono sobre la mesa con el soporte del teléfono, conecte el soporte del teléfono en la ranura de la parte inferior para el soporte que esta detrás del teléfono. CONECTANDO EL TELÉFONO: Alimentación Puerto de Receptor de Cabeza Puerto Auricular INSTALACIÓN DEL TELÉFONO:

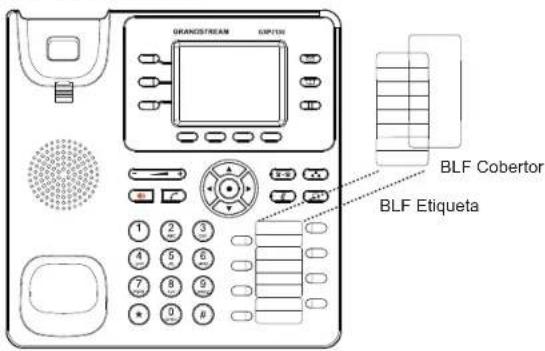

1. Inserte cuidadosamente la etiqueta de papel por debajo de las ranuras y ajuste

hasta que quede alineado con la superficie del teléfono;

2. Coloque cobertor plástico encima de la etiqueta de papel insertándolo por de-

bajo de las ranuras plásticas. BLF Etiqueta BLF Cobertor17 18 Consejos para Utilizar el Teclado:

1. Para accesar al MENU, presione la tecla circular MENU.

2. Para navegar el menú utilice las teclas direccionales.

3. Presione el botón de MENU para confirmar su selección.

4. El teléfono saldrá del MENÚ cuando ingrese una llamada al teléfono, se

levante el auricular o cuando el teléfono permanezca en inactivo por mas de 60 segundos CONFIGURACIÓN DEL TELÉFONO:

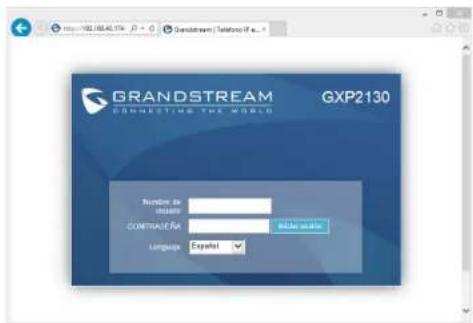

1. Asegure que su teléfono este conectado a la red y tenga electricidad.

2. Presione el botón de navegación ARRIBA para ver la IP del teléfono.

3. Escriba la dirección IP en su navegador web.

4. El nombre de usuario y contraseña de administrador predeterminado es “ad-

min”; el nombre de usuario para usuario final es “user” y la contraseña “123”. Congurando el GXP2130 usando el teclado:

1. Asegure que el teléfono se encuentre en reposo.

2. Presione el botón de MENÚ para acceder al menú del teclado y configurar el

3. Seleccione MENÚ->Teléfono->SIP->Cuenta, para configurar el proxy SIP,

Proxy de salida, ID de usuario SIP, ID de Autenticación SIP y la contraseña SIP.

4. Sigas las opciones del teléfono para configurar las funciones basicas del

teléfono. Por ejemplo: La dirección IP, en el caso de usar una dirección IP estatica. Para mayor información consulte el manual de usuario del GXP2130.

5. Por favor contacte a su PSI (Proveedor de servicios de Internet) para los

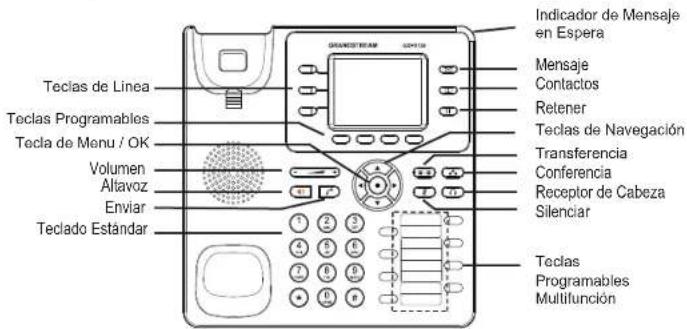

ajustes adicionales que sean necesarios para la configuración del teléfono. Nota: Para obtener el manual de usuario, favor haga click aquí: http://www.grandstream.com/support Indicador de Mensaje en Espera Teclas de Linea Teclas Programables Contactos Tecla de Menu / OK Enviar Teclas de Navegación Transferencia Conferencia Silenciar Receptor de Cabeza Teclas Programables Multifunción Volumen Altavoz Mensaje Retener Teclado Estándar Para configurar el GXP2130, siga los pasos detallados abajo:

1. Conecte el auricular a la unidad utilizando el cable telefónico;

2. Conecte el puerto LAN del teléfono al jack RJ45 de un Hub/switch o router

usando el cable Ethernet；

3. Conecte la fuente de poder de 12V DC a la salida de alimentación del teléfono

y la salida de electricidad;

4. La pantalla LCD mostrara un mensaje de aprovisionamiento o de actualización

de firmware. Por favor espere que termine el proceso y la pantalla muestre la hora y fecha;

5. Utilizando la interfaz Web integrada, ingrese la dirección IP del teléfono en un

navegador Web o mediante el teclado del teléfono configure una dirección IP estática o dinámica con DHCP. Congurando el GXP2130 utilizando un Navegador Web:19 20 CONTENU DU PACK:
