através do teclado, você poderá configurar o telefone para utilizar IP estático ou obter IP a partir do DHCP.49 50 Urządzenie GXP2130 nie jest wstępnie skonfigurowane do obsługi lub wykonywania połączeń alarmowych do sz- pitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „służbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprow- adzenie dodatkowych ustawień. Użytkownik jest odpow- iedzialny za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią konfigurację urządzenia GXP2130 umożliwiającą korzystanie z tej usługi oraz okre- sowe testy konfiguracji w celu sprawdzenia, czy działa ona zgodnie zoczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup trady- cyjnych bezprzewodowych lub przewodowych usług tele- fonicznych w celu uzyskania dostępu do służb ratunkowych. FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA

UWAGA: Prosimy NIE wyłączać urządzenia GXP2130 w trakcie uruchamiania systemu lub aktualizacji oprogramowania układowego. Może to uszkodzić obrazy oprogramowania układowego i spowodować niewłaściwe działanie urządzenia 1 x GXP2130 jednostka główna telefonu 1 x słuchawka 1 x przewód telefoniczny 1 x Kabel Ethernet 1 x podstazkana telefon 1 x 12V zasilacz 1 x Przewodnik szybkiej instalacji / 1 x Licencja GPL montażu na ścianie Urządzenie GXP2130 jest nowoczesnym telefonem IP klasy biznesowej obsługującym maksymalnie 3 linie, czterokierunkowe konferencje, elektroniczny przełącznik widełkowy (EHS). Wyposażone jest w 2,8 calowy kolorowy monitor LCD TFT, 4 klawisze programowane za pomocą języka XML, 8 programowalnych klawiszy numerów wewnętrznych BLF, dwa gigabitowe porty sieciowe, zintegrowane moduły PoE i Bluetooth (tylko wersja 2). Urządzenie GXP2130 oferuje jakość dźwięku HD w słuchawce i głośniku, liczne nowoczesne funkcje telefoniczne, spersonalizowane informacje i dostosowywalne aplikacje, automatyczną konfigurację ułatwiającą wdrożenie, zaawansowaną ochronę prywatności oraz zgodność z większością urządzeń SIP innych firm oraz wiodącymi platformami SIP/NGN/IMS. ŚRODKI OSTROŻNOŚCI: UWAGA: Należy używać wyłącznie zasilacza w pakiecie GXP2130. Korzysta- nie z alternatywnych kwalifikowana zasilaczem ewentualnie może uszkodzić urządzenie. 12V BLF Labels51 52 PODŁĄCZANIE TELEFONU: KONFIGURACJA TELEFONU: Port podłączania do komputera Port LAN Zasilanie Port Zestawu sluchawkowego Port słuchawki Instalacja telefonu (podstawka na telefon): W celu zamontowania telefonu na stole za pomocą stojaka należy przymocować stojak do spodu telefonu w miejscu, gdzie znajduje się otwór na stojak (górna część, dolna część). Instalowanie w telefonie (Montaż ścienny):

1. Zaczep mocowanie ścienne do otworu z tyłu telefonu.

2. Zamocuj telefon do ściany, używając otworu w mocowaniu ściennym.

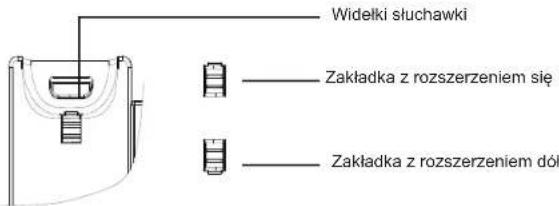

3. Wyciągnij zabezpieczenie z uchwytu słuchawki (patrz rysunek poniżej).

4. karta Obróć i podłącz go do gniazda z rozszerzeniem do przytrzymaj słuchawkę

a telefon jest zamontowany na ścianie (patrz rysunek poniżej). Zakładka z rozszerzeniem się Widełki słuchawki Zakładka z rozszerzeniem dół

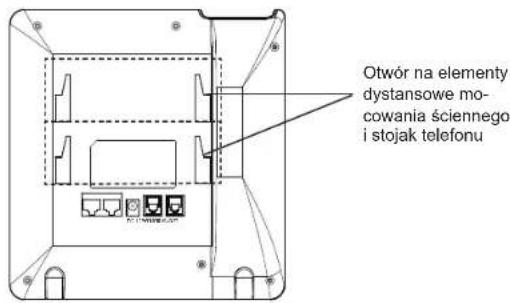

HEADSET HANDSET Otwór na elementy dystansowe mo- cowania ściennego i stojak telefonu

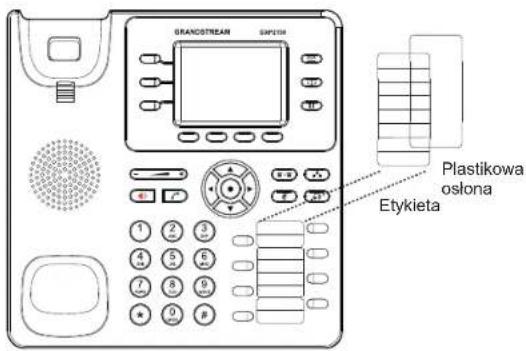

HEADSET HANDSET Instalacja etykiety papierowej BLF

1. Włóż etykietę papierową pod zaczepy z tworzywa na telefonie i delikatnie

umieść papier na powierzchni telefonu.

2. Załóż osłonę z tworzywa nad etykietę papierową, wsuwając osłonę pod zacz-

epy z tworzywa na telefonie. Etykieta Plastikowa osłona53 54 Uwaga: Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.Grandstream.com/support Wskazówki dotyczące za pomocą klawiatury: KONFIGURACJA TELEFONU: Skongurować GXP2130 za pomocą przeglądarki sieci Web:

1. Aby uzyskać dostęp do MENU, naciśnij przycisk MENU okrągłe.

2. Poruszać się po menu za pomocą przycisków góra/dół i lewo/prawo.

3. Naciśnij przycisk okrągły przycisk MENU, aby potwierdzić wybór menu.

4. Telefon automatycznie wychodzi z MENU w przypadku przychodzącego

połączenia lub jeżeli słuchawka zostaje podniesiona oraz po 60 sekundach nieaktywności.

1. Upewnij się, telefon jest włączony i podłączony do Internetu.

2. Naciśnij przycisk Góra aby zobaczyć adres IP.

3. Przepisz adres IP telefonu do przeglądarki (zobacz rysunek po prawej).

4. domyślna nazwa użytkownika administratora i hasło to “admin”; Domyślna naz-

wa użytkownika końcowego użytkownika jest “użytkownika”, a hasło jest “123”. Skongurować GXP2130 za pomocą klawiatury

1. Upewnij się, że telefon jest nieaktywny.

2. Naciśnij przycisk MENU, aby uzyskać dostęp do klawiatury MENU, aby

skonfigurować telefon.

3. Wybierz MENU-> telefon-> SIP-> konto, aby skonfigurować ustawienia ser-

wera Proxy SIP, wychodzących Proxy, identyfikator użytkownika SIP, SIP Auth ID i hasło SIP.

4. Postępuj zgodnie z MENU opcje, aby skonfigurować podstawowe funkcje tele-

fonu. Na przykład: adres IP, jeśli przy użyciu statycznego adresu IP. Aby uzyskać szczegółowe informacje proszę sprawdzić instrukcję obsługi GXP2130.

5. Skontaktuj się z twój ITSP (dostawca usług telefonii internetowej) dla ustawie-

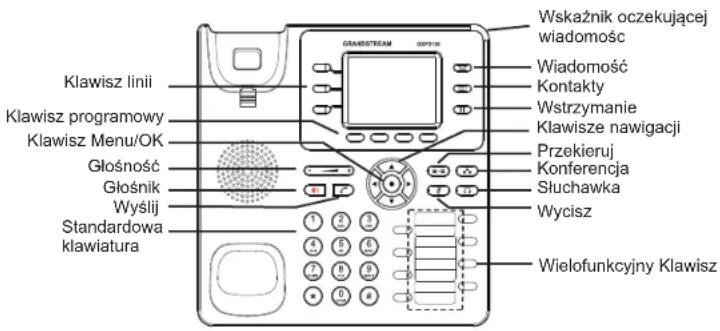

nia dodatkowe, które może być konieczne skonfigurowanie telefonu. Wskaźnik oczekującej wiadomośc Wielofunkcyjny Klawisz Wiadomość Kontakty Przekieruj Wstrzymanie Słuchawka Konferencja Wycisz Standardowa klawiatura Klawisze nawigacji Wyślij Klawisz linii Klawisz programowy Głośność Głośnik Klawisz Menu/OK Do instalacji GXP2130 wykonaj następujące czynności:

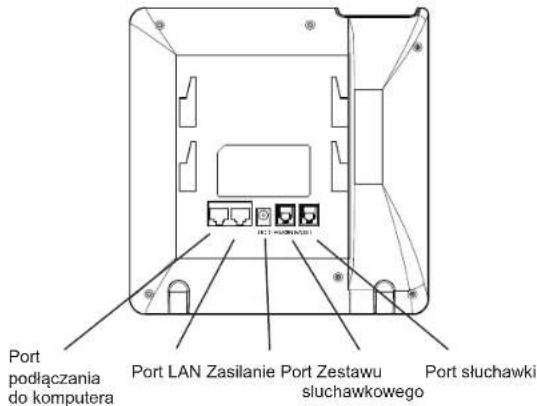

1. Podłącz słuchawki i główne telefon z kabla.

2. Podłącz do portu LAN telefon do gniazda RJ-45 z przełącznika/koncentratora

lub routera (po stronie sieci LAN routera) za pomocą kabla Ethernet.

3. Podłączyć wtyczkę wyjście 5V DC do gniazda zasilania w telefonie; Podłącz

zasilacz do gniazdka elektrycznego. 4 LCD wyświetli zastrzegania lub oprogramowania układowego uaktualnienia in- formacji. Przed kontynuowaniem, proszę czekać do wyświetlania daty i godziny pokazać się.

5. za pomocą telefonu embedded web server lub klawiatury menu konfiguracji,

można dodatkowo skonfigurować telefonu za pomocą DHCP lub statyczny adres
