INSTRUKCJA OBSŁUGI GXP2170 GRANDSTREAM

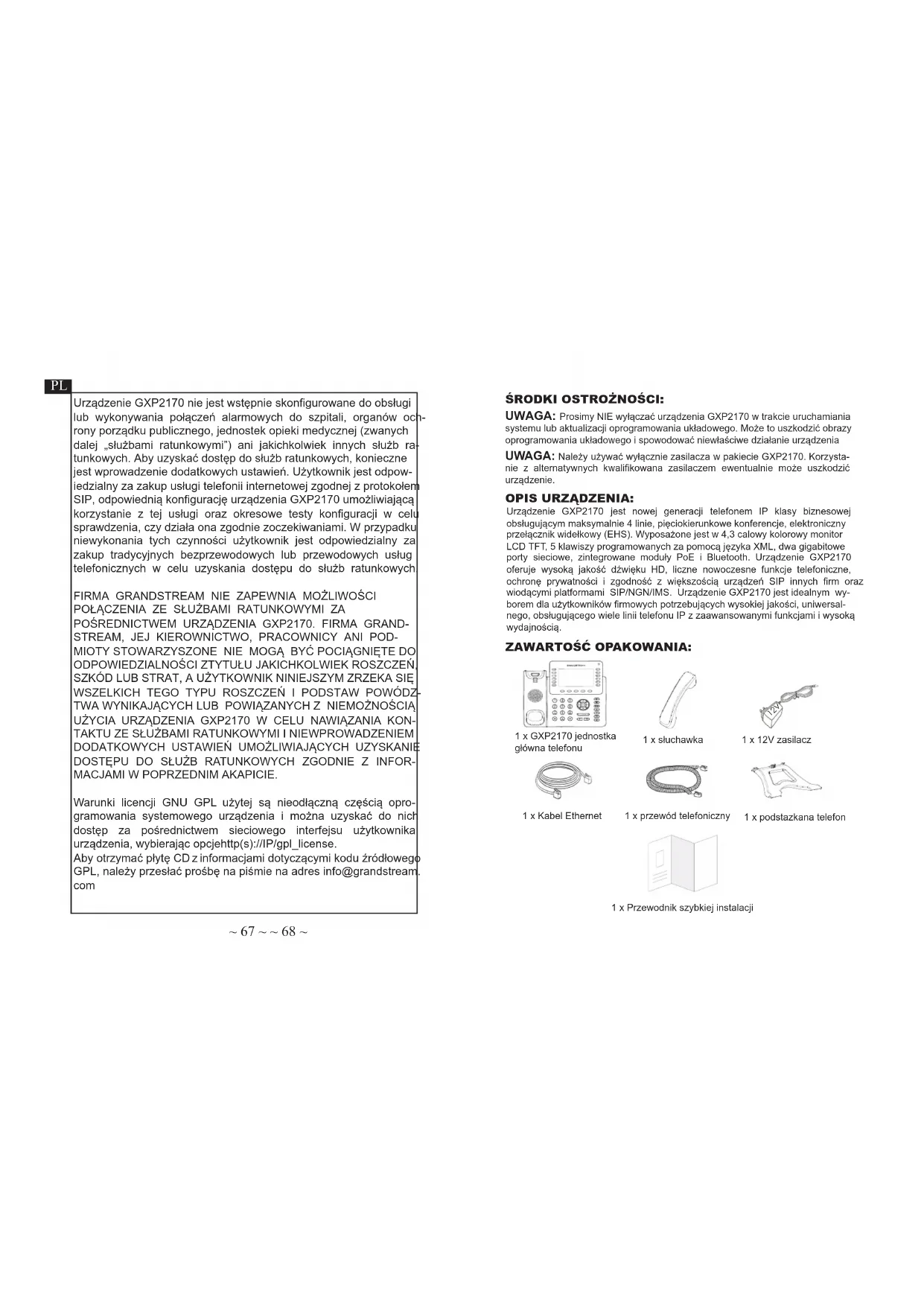

Nota: Para o manual de usuário detalhado, faça o download de: http://www.Grandstream.com/support~ 67 ~ ~ 68 ~ Urządzenie GXP2170 nie jest wstępnie skongurowane do obsługi lub wykonywania połączeń alarmowych do szpitali, organów och- rony porządku publicznego, jednostek opieki medycznej (zwanych dalej „służbami ratunkowymi”) ani jakichkolwiek innych służb ra- tunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpow- iedzialny za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią kongurację urządzenia GXP2170 umożliwiającą korzystanie z tej usługi oraz okresowe testy konguracji w celu sprawdzenia, czy działa ona zgodnie zoczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych. FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA GXP2170. FIRMA GRAND-

DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFOR- MACJAMI W POPRZEDNIM AKAPICIE. Warunki licencji GNU GPL użytej są nieodłączną częścią opro- gramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcjehttp(s)://IP/gpl_license. Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres info@grandstream. com

Urządzenie GXP2170 jest nowej generacji telefonem IP klasy biznesowej obsługującym maksymalnie 4 linie, pięciokierunkowe konferencje, elektroniczny przełącznik widełkowy (EHS). Wyposażone jest w 4,3 calowy kolorowy monitor LCD TFT, 5 klawiszy programowanych za pomocą języka XML, dwa gigabitowe porty sieciowe, zintegrowane moduły PoE i Bluetooth. Urządzenie GXP2170 oferuje wysoką jakość dźwięku HD, liczne nowoczesne funkcje telefoniczne, ochronę prywatności i zgodność z większością urządzeń SIP innych rm oraz wiodącymi platformami SIP/NGN/IMS. Urządzenie GXP2170 jest idealnym wy- borem dla użytkowników rmowych potrzebujących wysokiej jakości, uniwersal- nego, obsługującego wiele linii telefonu IP z zaawansowanymi funkcjami i wysoką wydajnością. ZAWARTOŚĆ OPAKOWANIA: OPIS URZĄDZENIA: UWAGA: Prosimy NIE wyłączać urządzenia GXP2170 w trakcie uruchamiania systemu lub aktualizacji oprogramowania układowego. Może to uszkodzić obrazy oprogramowania układowego i spowodować niewłaściwe działanie urządzenia 1 x GXP2170 jednostka główna telefonu 1 x słuchawka 1 x przewód telefoniczny1 x Kabel Ethernet 1 x podstazkana telefon 1 x 12V zasilacz ŚRODKI OSTROŻNOŚCI: UWAGA: Należy używać wyłącznie zasilacza w pakiecie GXP2170. Korzysta- nie z alternatywnych kwalikowana zasilaczem ewentualnie może uszkodzić urządzenie. 12V 1 x Przewodnik szybkiej instalacji~ 69 ~ ~ 70 ~ KONFIGURACJA TELEFONU: Instalowanie w telefonie (Montaż ścienny*sprzedawany oddzielnie):

1. Zaczep mocowanie ścienne do otworu z tyłu telefonu.

2. Zamocuj telefon do ściany, używając otworu w mocowaniu ściennym.

3. Wyciągnij zabezpieczenie z uchwytu słuchawki (patrz rysunek poniżej).

4. karta Obróć i podłącz go do gniazda z rozszerzeniem do przytrzymaj słuchawkę

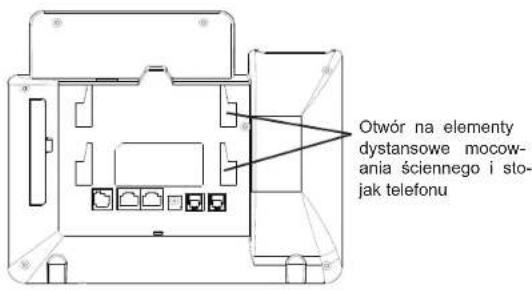

a telefon jest zamontowany na ścianie (patrz rysunek poniżej). Zakładka z rozszerzeniem się Widełki słuchawki Zakładka z rozszerzeniem dół Otwór na elementy dystansowe mocow- ania ściennego i sto- jak telefonu Do instalacji GXP2170 wykonaj następujące czynności:

1. Podłącz słuchawke i główne telefon z kabla.

2. Podłącz do portu LAN telefon do gniazda RJ-45 z przełącznika/koncentratora

lub routera (po stronie sieci LAN routera) za pomocą kabla Ethernet.

3. Podłączyć wtyczkę wyjście 5V DC do gniazda zasilania w telefonie; Podłącz

zasilacz do gniazdka elektrycznego.

4. LCD wyświetli zastrzegania lub oprogramowania układowego uaktualnienia in-

formacji. Przed kontynuowaniem, proszę czekać do wyświetlania daty i godziny pokazać się.

5. za pomocą telefonu embedded web server lub klawiatury menu konguracji,

można dodatkowo skongurować telefonu za pomocą DHCP lub statyczny adres

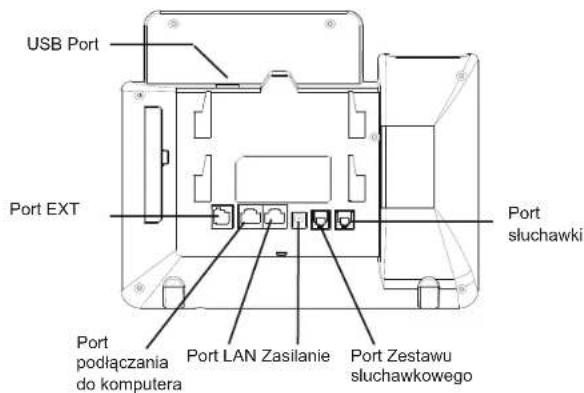

W celu zamontowania telefonu na stole za pomocą stojaka należy przymocować stojak do spodu telefonu w miejscu, gdzie znajduje się otwór na stojak (górna część, dolna część). Instalacja telefonu (podstawka na telefon): Port podłączania do komputera Port LAN Zasilanie Port Zestawu sluchawkowego Port słuchawki Port EXT PODŁĄCZANIE TELEFONU: USB Port~ 71 ~ ~ 72 ~

1. Aby uzyskać dostęp do MENU, naciśnij przycisk MENU okrągłe.

2. Poruszać się po menu za pomocą przycisków góra/dół i lewo/prawo.

3. Naciśnij przycisk okrągły przycisk MENU, aby potwierdzić wybór menu.

4. Telefon automatycznie wychodzi z MENU w przypadku przychodzącego

połączenia lub jeżeli słuchawka zostaje podniesiona oraz po 60 sekundach nieaktywności. Wskazówki dotyczące za pomocą klawiatury:

1. Upewnij się, telefon jest włączony i podłączony do Internetu.

2. Naciśnij przycisk Góra aby zobaczyć adres IP.

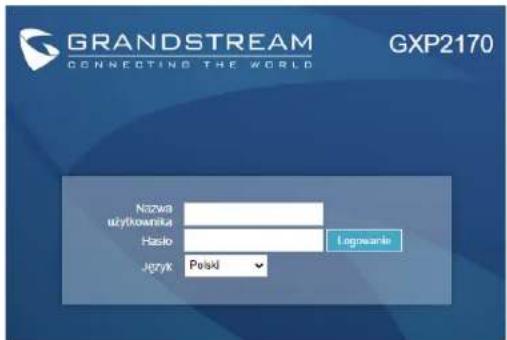

3. Przepisz adres IP telefonu do przeglądarki (zobacz rysunek po prawej).

4. domyślna nazwa użytkownika administratora i hasło to “admin”; Domyślna naz-

wa użytkownika końcowego użytkownika jest “użytkownika”, a hasło jest “123”.

1. Upewnij się, że telefon jest nieaktywny.

2. Naciśnij przycisk MENU, aby uzyskać dostęp do klawiatury MENU, aby

skongurować telefon.

3. Wybierz MENU-> telefon-> SIP-> konto, aby skongurować ustawienia ser-

wera Proxy SIP, wychodzących Proxy, identykator użytkownika SIP, SIP Auth ID i hasło SIP.

4. Postępuj zgodnie z MENU opcje, aby skongurować podstawowe funkcje tele-

fonu. Na przykład: adres IP, jeśli przy użyciu statycznego adresu IP. Aby uzyskać szczegółowe informacje proszę sprawdzić instrukcję obsługi GXP2170.

5. Skontaktuj się z twój ITSP (dostawca usług telefonii internetowej) dla ustawie-

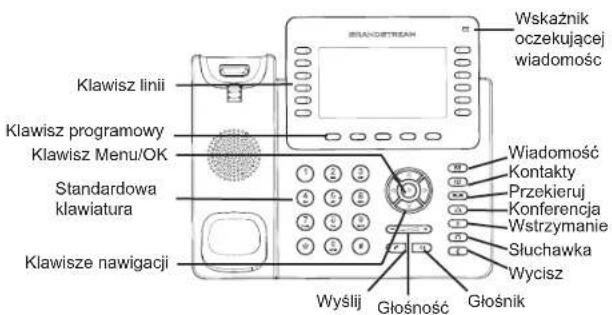

nia dodatkowe, które może być konieczne skongurowanie telefonu. Skongurować GXP2170 za pomocą klawiatury: KONFIGURACJA TELEFONU: Skongurować GXP2170 za pomocą przeglądarki sieci Web: Wyślij Głośność Głośnik Klawisz linii Klawisz programowy Standardowa klawiatura Klawisz Menu/OK Klawisze nawigacji Wskaźnik oczekującej wiadomośc Wiadomość Kontakty Przekieruj Konferencja Wstrzymanie Słuchawka Wycisz~ 73 ~ ~ 74 ~ GXP2200EXT ZAWARTOŚĆ OPAKOWANIA: Instalowanie modułu GXP2200EXT

1. Z tyłu urządzenia GXP2170 i modułu GXP2200EXT znajduje się przestrzeń

przeznaczona do montażu płytki łączącej. Zamocuj płytkę do GXV2170 i do modułu GXP2200EXT.

2. Włóż śruby w otwory i dokręć je mocno (patrz rysunek na następnej stronie).

3.Podłącz moduł GXP2200EXT do urządzenia GXP2170 za pośrednictwem portu EXT i kabla RJ11 dostarczonego z modułem GXP2200EXT.

4. Zainstaluj podstawki telefonu na urządzeniach GXP2170 i GXP2200EXT.

5. Włącz urządzenie GXP2170. Na module GXP2200EXT zostanie wyświetlony

ekran rozruchu z informacjami o wersji i stanu połączenia.

6. Po pomyślnym rozruchu modół rozszerzający będzie w trybie bezczynności.

Naciśnij przycisk Lewo i przytrzymaj go przez trzy sekundy, aby sprawdzić infor- macje o wersji i stanie. 1 X GXP2200EXT Board 1 X GXP2200EXT Stand 1 X RJ11-RJ11 Cable

Connector Plate 4 X Screws Uwaga: Moduł GXP2200EXT jest akcesorium dodatkowym urządzenia GXP2170 i nie ma w opakowaniu urządzenia GXP2170 GXP2200 EXT Moduł rozszerzający jest idealnym rozwiązaniem dla obciążonych środowisk rmowych, które potrzebują możliwości wydajnego odbierania i prze- kazywania połączeń. Każdy moduł rozszerzający GXP2200EXT posiada 20 pro- gramowalnych przycisków, przyciski lewo i prawo oraz wspiera 40 kongurow- alnych przycisków programowalnych. Telefon GXP2170 obsługuje do czterech modułów rozszerzających, co pozwala na dodanie 160 w pełni programowalnych numerów wewnętrznych do telefonu.

GXP2200EXT: Konguracja modułu GXP2200EXT:

1. Zaloguj się do interfejsu użytkownika urządzenia GXP2170 i skonguruj przy-

ciski programowalne dla modułów rozszerzeń 1/2/3/4 na stronie GXP2170 web GUI karty

2. Na module rozszerzającym GXP2200EXT naciśnij przycisk Lewo lub Prawo,

aby przejrzeć wszystkie stany MPK na różnych stronach.

3. Więcej informacji o konguracji można znaleźć w instrukcji użytkownika
