РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GXP2170 GRANDSTREAM

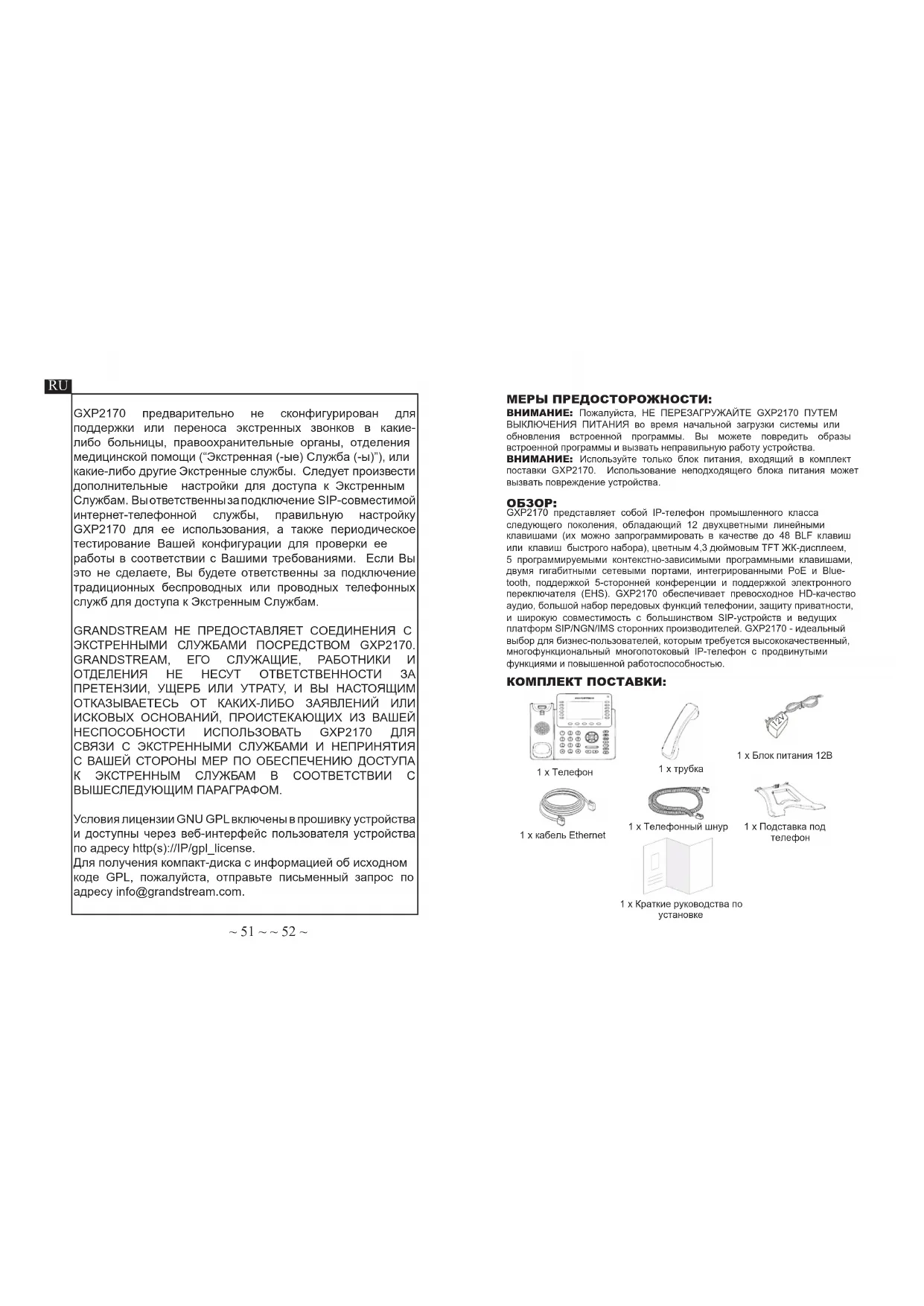

Piastra connettore Contenuto confezione GXP2200EXT: 1 X Supporto GXP2200EXT 4 X Viti~ 51 ~ ~ 52 ~ GXP2170 представляет собой IP-телефон промышленного класса следующего поколения, обладающий 12 двухцветными линейными клавишами (их можно запрограммировать в качестве до 48 BLF клавиш или клавиш быстрого набора), цветным 4,3 дюймовым TFT ЖК-дисплеем, 5 программируемыми контекстно-зависимыми программными клавишами, двумя гигабитными сетевыми портами, интегрированными PoE и Blue- tooth, поддержкой 5-сторонней конференции и поддержкой электронного переключателя (EHS). GXP2170 обеспечивает превосходное HD-качество аудио, большой набор передовых функций телефонии, защиту приватности, и широкую совместимость с большинством SIP-устройств и ведущих платформ SIP/NGN/IMS сторонних производителей. GXP2170 - идеальный выбор для бизнес-пользователей, которым требуется высококачественный, многофункциональный многопотоковый IP-телефон с продвинутыми функциями и повышенной работоспособностью. КОМПЛЕКТ ПОСТАВКИ:

ВНИМАНИЕ: Пожалуйста, НЕ ПЕРЕЗАГРУЖАЙТЕ GXP2170 ПУТЕМ ВЫКЛЮЧЕНИЯ ПИТАНИЯ во время начальной загрузки системы или обновления встроенной программы. Вы можете повредить образы встроенной программы и вызвать неправильную работу устройства. ВНИМАНИЕ: Используйте только блок питания, входящий в комплект поставки GXP2170. Использование неподходящего блока питания может вызвать повреждение устройства. 1 x Телефон 1 x трубка 1 x Телефонный шнур 1 x кабель Ethernet 1 x Подставка под

1 x Блок питания 12В МЕРЫ ПРЕДОСТОРОЖНОСТИ: 12V GXP2170 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какие- либо больницы, правоохранительные органы, отделения медицинской помощи (“Экстренная (-ые) Служба (-ы)”), или какие-либо другие Экстренные службы. Следует произвести дополнительные настройки для доступа к Экстренным Службам. Вы ответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GXP2170 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам. GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GXP2170. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ, УЩЕРБ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXP2170 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ. Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу http(s)://IP/gpl_license. Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail].

1 x Краткие руководства по установке~ 53 ~ ~ 54 ~ УСТАНОВКА ТЕЛЕФОНА: Установка телефона (Крепление на стену*продается

1. Прикрепите прокладки стенного крепления к слотам стенного крепления

на задней части телефона.

2. Прикрепите телефон к стене посредством отверстия стенного крепления.

3. Вытащите контакт из гнезда трубки (См. рисунок ниже).

4. Поверните контакт и вставьте его обратно в гнездо расширением вверх,

когда телефон прикреплен к стене (См. рисунок ниже). Порт модуля

Контакт с расширением

Трубка положена Контакт с расширением

Установка телефона (Подставка) : Для установки телефона на стол на подставке, присоедините подставку к днищу телефона в гнездо для подставки. (Верхняя половина, нижняя часть). ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА: Порт ПК Порт LAN Сеть Порт гарнитуры

Для установки GXP2170, следуйте инструкциям:

1. Соедините трубку с телефоном с помощью телефонного шнура.

2. Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или

маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.

3. Подсоедините штекер блока питания 12В DC к гнезду телефона;

подключите блок питания к сети.

4. На LCD будет выводиться информация об инициализации или обновлении

встроенной программы. Перед продолжением, пожалуйста, дождитесь отображения экрана дата/время.

5. Используя встроенный веб-сервер или меню конфигурации клавиатуры,

вы можете произвести дальнейшую конфигурацию телефона с помощью статического IP или DHCP. Слоты для крепления на стену и подставка USB-Порт~ 55 ~ ~ 56 ~ ССоветы по использованию клавиатуры:

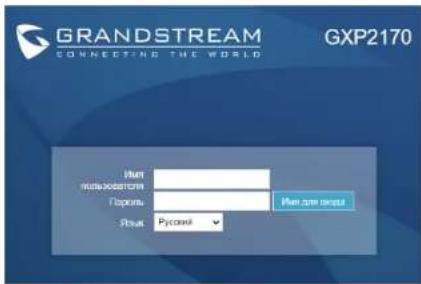

1. Убедитесь, что Ваш телефон включен и подключен к Интернет.

2. Нажмите кнопку UP, чтобы увидеть IP-адрес.

3. Введите IP-адрес Вашего телефона в браузере на Вашем ПК. (См. рисунок

на следующей странице).

4. Имя администратора по умолчанию - “admin”; имя конечного пользователя

- “user”, пароль - “123”.

1. Убедитесь, что телефон не занят.

2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для конфигурации

3. Выберите MENU-> Phone-> SIP-> Account для настройки параметров

SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP, Идентификатора авторизации SIP, и пароля SIP.

4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций

телефона. Например, IP address, если Вы используете статический IP. За подробностями обращайтесь к Пользовательской Инструкции GXP2170.

5. Пожалуйста, обратитесь к Вашему провайдеру Интернет-телефонии

за дополнительными настройками, которые могут потребоваться для конфигурации телефона. МОДУЛЬ РАСШИРЕНИЯ GXP2170

GXP2200EXT: Примечание: GXP2200EXT является дополнительным аксессуаром для GXP2170 и не входит в комплект поставки GXP2170. GXP2200EXT - идеальное решение для активной бизнес-среды, где требуется дополнительная возможность эффективного приема и перенаправления звонков. Каждый модуль расширения оснащен 20 программируемыми клавишами, кнопками Влево и Вправо, поддержкой 40 конфигурируемых многофункциональных клавиш. GXP2170 поддерживает до 4-х модулей расширения, что позволяет добавить к телефону 160 полностью программируемых расширений. Сконфигурируйте GXP2170 с помощью клавиатуры: КОНФИГУРАЦИЯ ТЕЛЕФОНА: Сконфигурируйте GXP2170 с помощью веб-браузера:

1. Для доступа в МЕНЮ, нажмите круглую клавишу “MENU”.

2. Перемещение по меню осуществляется посредством кнопок UP/DOWN и

3. Нажмите круглую клавишу MENU для подтверждения выбора.

4. Телефон автоматически выходит из режима МЕНЮ при входящем звонке,

снятии трубки или отсутствия действий в режиме МЕНЮ в течение 60 секунд. Стандартная клавиатура Индикатор ожидания

Навигационные клавиши Клавиша Menu/OK Линейные клавиши Программируемые

Выключить звук~ 57 ~ ~ 58 ~ Содержимое комплекта поставки GXP2200EXT:

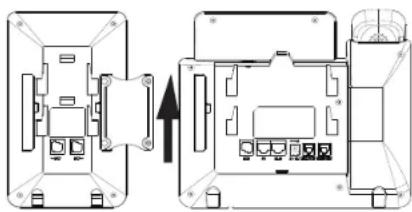

1 X Подставка под GXP2200EXT 1 X Кабель RJ11-RJ11 1 X Розетка GXP2200EXT 4 X Винты Установка GXP2200EXT: ПУСТАНОВКА GXP2200EXT:

1. На задней части GXP2170 и GXP2200EXT расположены гнезда для панели

соединителя Закрепите панель соединителя между слотами для GXP2170 и GXP2200EXT;

2. Установите и надежно закрепите приложенные винты (См. рисунок на

3. Подключите GXP2200EXT к GXP2170 посредством порта EXT с помощью

приложенного кабеля RJ11-RJ11;

4. Установите подставку для телефона на GXP2170 и GXP2200EXT;

5. Включите GXP2170. На GXP2200EXT будет отображен экран загрузки с

информацией о версии и статусе подключения;

6. После успешной загрузки GXP2200EXT будет оставаться в свободном

режиме. Нажмите кнопку Влево и удерживайте ее в течение 3-х секунд для проверки информации о версии и статуса. КОНФИГУРАЦИЯ GXP2200EXT:

1. Войдите в графический Веб-интерфейс GXP2170 и настройте

Многоцелевые Клавиши для Модуля Расширения 1/2/3/4 в соответствии с вкладками графического Веб-интерфейса;

2. На GXP2200EXT, нажмите кнопки Влево и Вправо для просмотра статуса

всех MPK на различных страницах;

3. За более подробной информацией обращайтесь к пользовательской
