РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GXV3350 GRANDSTREAM

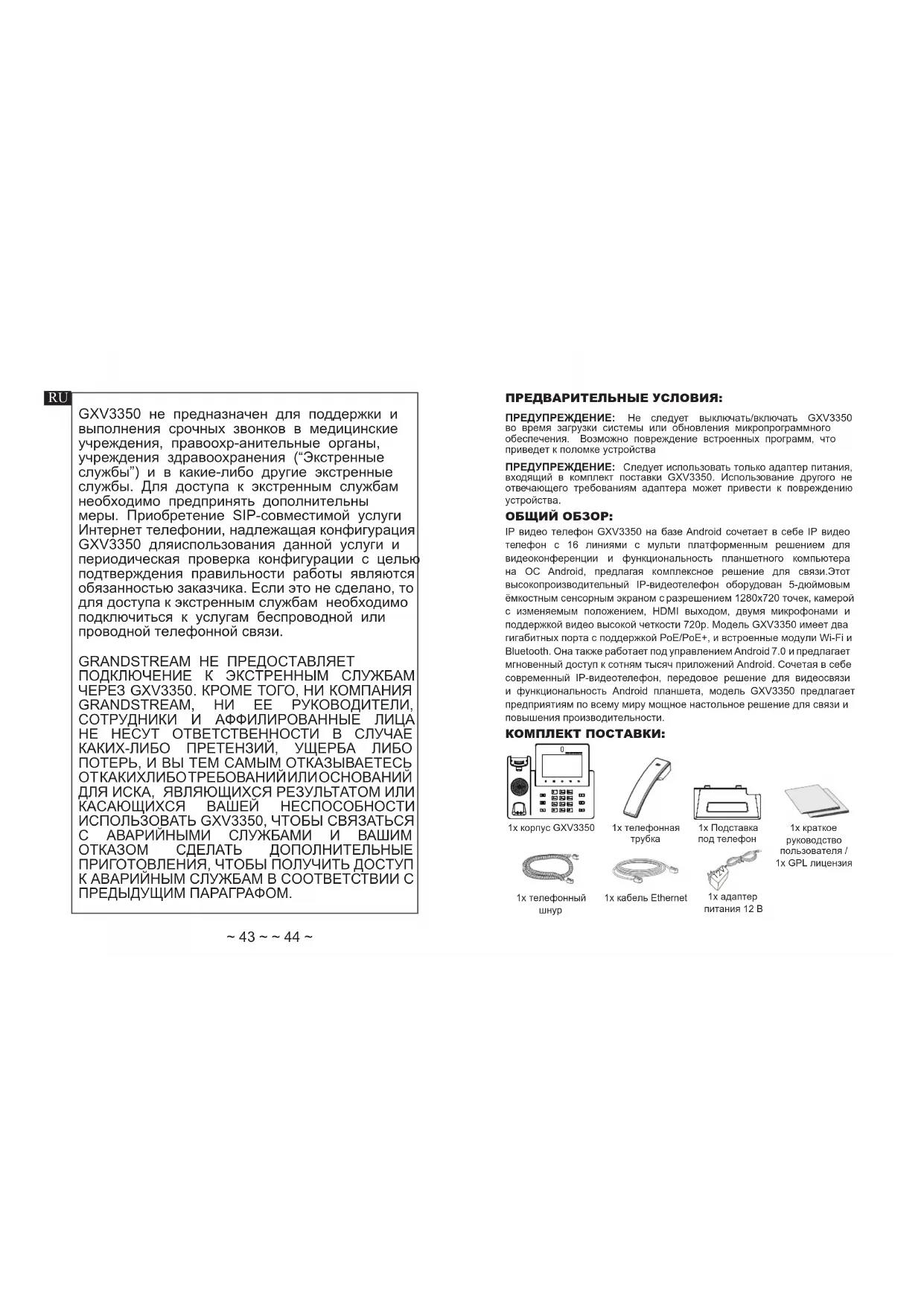

GXV3350 не предназначен для поддержки и выполнения срочных звонков в медицинские учреждения, правоохp-анительные органы, учреждения здравоохранения (“Экстренные службы”) и в какие-либо другие экстренные службы. Для доступа к экстренным службам необходимо предпринять дополнительны меры. Приобретение SIP-совместимой услуги Интернет телефонии, надлежащая конфигурация GXV3350 дляиспользования данной услуги и периодическая проверка конфигурации с целью подтверждения правильности работы являются обязанностью заказчика. Если это не сделано, то для доступа к экстренным службам необходимо подключиться к услугам беспроводной или проводной телефонной связи. GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ GXV3350. КРОМЕ ТОГО, НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ РУКОВОДИТЕЛИ, СОТРУДНИКИ И АФФИЛИРОВАННЫЕ ЛИЦА НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ КАКИХ-ЛИБО ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО ПОТЕРЬ, И ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХЛИБО ТРЕБОВАНИЙ ИЛИ ОСНОВАНИЙ ДЛЯ ИСКА, ЯВЛЯЮЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ КАСАЮЩИХСЯ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXV3350, ЧТОБЫ СВЯЗАТЬСЯ С АВАРИЙНЫМИ СЛУЖБАМИ И ВАШИМ ОТКАЗОМ СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ ПРИГОТОВЛЕНИЯ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К АВАРИЙНЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ПРЕДЫДУЩИМ ПАРАГРАФОМ. КОМПЛЕКТ ПОСТАВКИ: ПРЕДВАРИТЕЛЬНЫЕ УСЛОВИЯ: ПРЕДУПРЕЖДЕНИЕ: Не следует выключать/включать GXV3350 во время загрузки системы или обновления микропрограммного обеспечения. Возможно повреждение встроенных программ, что приведет к поломке устройства ПРЕДУПРЕЖДЕНИЕ: Следует использовать только адаптер питания, входящий в комплект поставки GXV3350. Использование другого не отвечающего требованиям адаптера может привести к повреждению устройства. 1x корпус GXV3350 1x телефонная

1x кабель Ethernet 1x адаптер питания 12 В 1x краткое руководство пользователя / 1x GPL лицензия 12V ОБЩИЙ ОБЗОР: IP видео телефон GXV3350 на базе Android сочетает в себе IP видео телефон с 16 линиями с мульти платформенным решением для видеоконференции и функциональность планшетного компьютера на ОС Android, предлагая комплексное решение для связи.Этот высокопроизводительный IP-видеотелефон оборудован 5-дюймовым ёмкостным сенсорным экраном с разрешением 1280x720 точек, камерой с изменяемым положением, HDMI выходом, двумя микрофонами и поддержкой видео высокой четкости 720p. Модель GXV3350 имеет два гигабитных порта с поддержкой PoE/PoE+, и встроенные модули Wi-Fi и Bluetooth. Она также работает под управлением Android 7.0 и предлагает мгновенный доступ к сотням тысяч приложений Android. Сочетая в себе современный IP-видеотелефон, передовое решение для видеосвязи и функциональность Android планшета, модель GXV3350 предлагает предприятиям по всему миру мощное настольное решение для связи и повышения производительности. 1x Подставка под телефон~ 45 ~ ~ 46 ~ УСТАНОВКА ТЕЛЕФОНА:

1. Прикрепите прокладки стенного крепления к слотам стенного

крепления на задней части телефона.

2. Прикрепите телефон к стене посредством отверстия стенного

3. Вытащите контакт из гнезда трубки (См. рисунок ниже).

4. Поверните контакт и вставьте его обратно в гнездо расширением

вверх, когда телефон прикреплен к стене (См. рисунок ниже). Установка телефона (Крепление на стену *продается

Для установки телефона на стол на подставке, присоедините подставку к днищу телефона в гнездо для подставки. (Верхняя половина, нижняя

Установка телефона (Подставка) :

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

1. Соедините шнуром телефонную трубку и корпус.

2. С помощью кабеля Ethernet подключите порт LAN телефона и гнездо

RJ-45 узла/выключателя или маршрутизатора (со стороны LAN маршрутизатора).

3. Подключите вилку выхода 5 В постоянного тока к гнезду питания телефона;

вставьте адаптер питания в электрический выход. Если на этапе два используется переключатель PoE, этот этап можно пропустить.

4. На ЖК-экране будут отображены сведения о загрузке или обновлении

микропрограммного обеспечения. Перед тем как продолжить, подождите вывода главного экрана.

5. Используя интерфейс настройки сети или меню на сенсорном экране,

можно выполнять дополнительные настройки сети, используя статический IP, DHCP и т. д. Порт LAN Порт гарнитуры JR9

Подсказки по использованию кнопок GXV3350: ПРИБАВИТЬ ГРОМКОСТЬ УБАВИТЬ ГРОМКОСТЬ

1. Коснитесь клавиш УБАВИТЬ ГРОМКОСТЬ/ПРИБАВИТЬ ГРОМКОСТЬ для

настройки громкости телефона.

2. Нажмите на кнопку ДОМОЙ для возврата на домашний экран. Или нажмите

и удерживайте кнопку ДОМОЙ в течение 2 секунд, чтобы сделать скриншот.

3. Нажмите кнопку МЕНЮ для входа в настройки экрана телефона,

редактирования виджетов и диспетчера потоков. Или нажмите и удерживайте кнопку МЕНЮ в течение 2 секунд, чтобы перейти непосредственно к управлению интерфейсом приложения.

4. Нажмите клавишу НАЗАД для возврата к предыдущему меню.

USB-порт Кенсингтонский

HDMI OUT Порт Конференция

Стандартная клавиатура

Выключить звук ИНДИКАТОР ОЖИДАНИЯ

расширением вниз~ 47 ~ ~ 48 ~ Настройка GXV3350 с помощью сенсорного экрана:

1. Проверьте, подключен ли телефон к питанию и к Интернету.

2. Нажмите на Настройки → Об устройстве → Состояние сети, для

получения IP-адреса вашего телефона.

3. Введите IP-адрес в обозреватель ПК.

4. Для входа введите имя пользователя и пароль. (Имя пользователя

администратора по умолчанию - “admin”, случайный пароль по умолчанию можно найти на наклейке на GXV3350).

5. В веб ГИП → Учётная запись, выберите страницу Account 1/2/3/.../16 для

настройки Имени учётной записи, SIP-сервера, SIP идентификатора пользователя, Идентификатора и Пароля аутентификации, чтобы зарегистрировать учётную запись на GXV3350.

1. Убедитесь, что телефон не активен.

2. Выберите Настройки → Расширенные настройки → Настройки учётной

записи. Нажмите на одну из учётных записей для настройки Имени учётной записи, SIP-сервера, SIP идентификатора пользователя, Идентификатора и Пароля аутентификации, чтобы зарегистрировать учётную запись на GXV3350. После успешной регистрации экран набора будет.

3. Переходите по опциям Меню для конфигурации других настроек

телефона. Например, для конфигурации статического IP для GXV3350, задайте статический IP-адрес перейдя по пути Меню ЖКД

• Настройки → Сеть → Настройки Ethernet соединения.

4. Дополнительные настройки, которые могут быть необходимы для

конфигурации телефона, можно получить, обратившись к провайдеру по обслуживанию Интернет-телефонии. НАСТРОЙКА ТЕЛЕФОНА: Настройка GXV3350 с помощью веб-обозревателя: GBX20 Комплект поставки: 1x Модуль

GBX20 1x Подставка под модуль расширения 1x Соединительная

1x винт 1x USB-кабель TypeA-MicroB ПОДКЛЮЧЕНИЕ МОДУЛЯ РАСШИРЕНИЯ GXV3350 (GBX20 *продается отдельно): Для GXV3350 в качестве модуля расширения используется GBX20. Модуль расширения GXV3350 - это идеальное решение для инфраструктуры в которой осуществляется большое количество вызовов и существует потребность в эффективном обслуживание входящих и исходящих звонков. Каждый модуль имеет 20 физических программируемых клавиш, с помощью клавиш “вправо” и “влево” можно перелистывать список и таким образом запрограммировать до 40 объектов. Телефон GXV3350 поддерживает до 4 модулей расширения,что в сумме дает возможность запрограммировать 160 добавочных телефонных номеров. Установка GBX20 на GXV3350:

1. На тыльной стороне телефона GXV3350 и модуля расширения

расположен разъем для соединительной пластинки. Закрепите соединительную пластину между разъёмами для GBX20, используйте винты входящие в комплект поставки и надёжно прикрепите соединительную пластину к GBX20 (см. рисунок на следующей странице). Примечание:

• GBX20 является дополнительным аксессуаром для GXV3350. Следовательно, GBX (включая принадлежности для установки модуля расширения) не входит в комплект поставки GXV3350.

• В случае, если к GXV3350 подключены два или более модуля расширения GBX20, второй модуль GBX20 должен быть подключен к источнику питания 12В/1А. GXV3350 с 1x GBX20 GXV3350 с 4x GBX20 1x 12В / 1А адаптер

12V 1x краткое руководство пользователя~ 49 ~ ~ 50 ~ Настройка модуля расширения:

1. Войдите в графический веб-интерфейс и настройте многозначные

ключи для панелей расширения 1/2/3/4 в графическом веб- интерфейсе-> Приложения → Программируемая кнопка → страница настроек GBX20.

2. На панели расширения GXV3350 (напр. GBX20), нажмите кнопки

В- ЛЕВО или ВПРАВО для просмотра состояния всех MPK→ Программируемая кнопка на разных страни- цах;

3. Более детальную информацию можно найти в руководстве

пользователя Для получения более детальной информации по настройке, загрузите Руководство Пользователя и просмотрите часто задаваемые вопросы

Закрепите другую часть соединительной пластины на GXV3350, используя разъёмы для крепления модулей расширения, как показано на рисунке ниже:

Подключите GBX20 к GXV3350 через USB-порт с помощью кабеля USB, который поставляется с GBX20;

4. Установите подставку под телефон GXV3350 и модуль расширения;

5. Включите питание телефона GXV3350. Модуль расширения

отобразит на экране процесс загрузки, а также информацию о программном обеспечении и статус подключения;

6. После успешной загрузки, модуль расширения будет находиться в

режиме ожидания. Нажмите одновременно gравую и левую клавиши, чтобы проверить информацию о версии и статус.
