Тип продукта	IP-телефон для предприятий
Бренд	Grandstream
Модель	GRP2624
Размеры (приблиз.)	200 x 200 x 100 мм
Вес (приблиз.)	1 кг
Питание	Блок питания 12V DC (в комплекте), PoE 802.3af/at
Экран	Цветной LCD TFT 2,8 дюйма (320x240)
Кнопки линий	8 двухцветных кнопок (программируемых до 32 кнопок BLF/быстрого набора)
Сетевое подключение	2 порта Gigabit Ethernet (10/100/1000), встроенный Wi-Fi (802.11 b/g/n), Bluetooth
Дополнительные порты	1 порт USB, 1 порт для гарнитуры, 1 комбинированный порт
Основные функции	HD-аудио, конференция до 5 участников, электронная коммутация (EHS), поддержка SIP, встроенный веб-сервер
Модули расширения	До 4 модулей GBX20 (по 40 программируемых кнопок каждый, не входят в комплект)
Уход и очистка	Протирать мягкой сухой тканью. Не используйте абразивные средства.
Безопасность	Используйте только прилагаемый адаптер. Не перезагружайте устройство во время обновления прошивки. Замок Kensington.
Запасные части и ремонтопригодность	Обратитесь к руководству пользователя для получения информации о запасных частях. Устройство не предназначено для самостоятельного ремонта.
Комплектация	1x телефон, 1x трубка, 1x телефонный кабель, 1x блок питания, 1x кабель Ethernet, 1x краткое руководство по установке, 1x лицензия GPL
Гарантия	См. условия производителя

Часто задаваемые вопросы - GRP2624 GRANDSTREAM

Как подключить GRP2624 к Интернету через Wi-Fi?

В меню LCD перейдите в Система > Сеть > Настройка Wi-Fi, включите Wi-Fi, затем выберите Поиск. Выберите свою сеть и, при необходимости, введите пароль.

Можно ли использовать блок питания, не входящий в комплект?

Нет, используйте только блок питания из комплекта. Использование другого адаптера может повредить устройство.

Как настроить параметры SIP на телефоне?

Нажмите MENU, затем перейдите в Телефон > SIP > Учетная запись. Введите параметры, предоставленные вашим оператором: SIP-прокси, исходящий прокси, имя пользователя SIP, имя аутентификации и пароль SIP.

Поддерживает ли GRP2624 вызовы экстренных служб?

Нет, этот телефон не предварительно настроен для вызовов экстренных служб. Вам необходимо подписаться на совместимый SIP-сервис и правильно настроить устройство, или использовать другой телефонный сервис для экстренных случаев.

Сколько модулей расширения GBX20 можно подключить?

GRP2624 поддерживает до 4 модулей GBX20, добавляя 160 дополнительных программируемых кнопок. Обратите внимание, что эти модули продаются отдельно.

Как сбросить телефон до заводских настроек?

Удерживайте кнопку MENU около 7 секунд, пока телефон не перезагрузится. Или через веб-интерфейс: Обслуживание > Сброс до заводских настроек.

Совместим ли GRP2624 с Bluetooth-гарнитурами?

Да, телефон оснащен встроенным Bluetooth. Вы можете подключить Bluetooth-гарнитуру через меню Система > Bluetooth.

Какой IP-адрес по умолчанию для доступа к веб-интерфейсу?

IP-адрес назначается по DHCP. Чтобы его узнать, нажмите и удерживайте кнопку MENU в течение 3 секунд. По умолчанию имя пользователя admin, а пароль указан на этикетке на задней панели устройства.

Можно ли закрепить телефон на стене?

Да, используйте настенное крепление (продается отдельно). Прикрепите его к задней части телефона и закрепите на стене. Поверните язычок трубки, чтобы зафиксировать её на месте.

Как обновить прошивку GRP2624?

Через веб-интерфейс перейдите в Обслуживание > Обновление прошивки. Загрузите файл с сайта Grandstream или используйте TFTP/HTTP-сервер. Не перезагружайте устройство во время обновления.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GRP2624 GRANDSTREAM

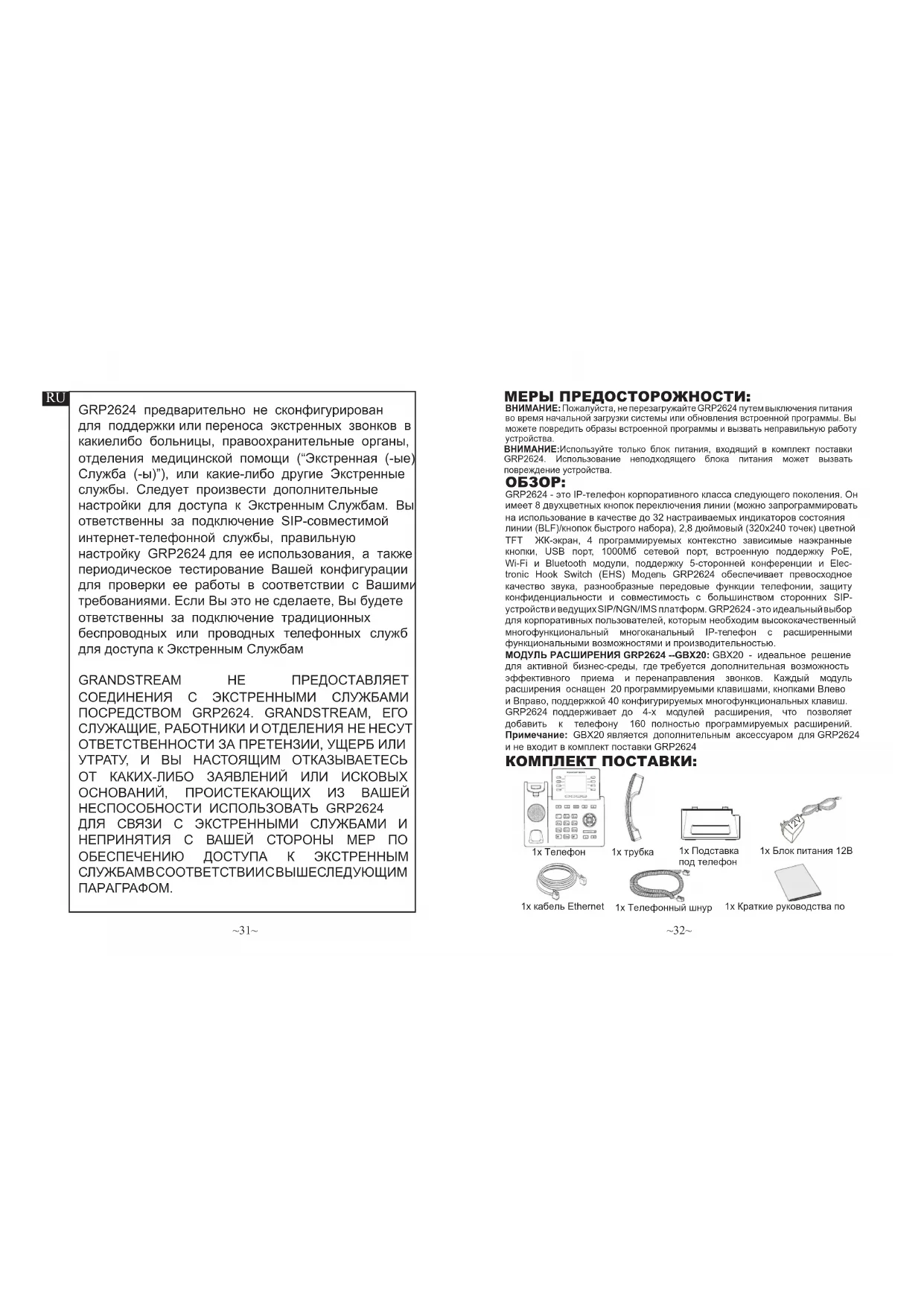

GRP2624 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какиелибо больницы, правоохранительные органы, отделения медицинской помощи ("Экстренная (-ые) Служба (-ы)"), или какие-либо другие Экстренные службы. Следует произвести дополнительные настройки для доступа к Экстренным Службам. Вы ответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GRP2624 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GRP2624. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ, УЩЕРЬ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GRP2624 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМВСООТВЕТСТВИИСВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

ВНИМАНИЕ: Пожалуйста, не перезагружайте GRP2624 путем выключения питания во время начальной загрузки системы или обновления встроенной программы. Вы можете повредить образы встроенной программы и вызвать неправильную работу устройства.

ВНИМАНИЕ: Используйте только блок питания, входящий в комплект поставки GRP2624. Использование неподходящего блока питания может вызвать повреждение устройства.

ОБЗОР:

GRP2624 - это IP-телефон корпоративного класса следующего поколения. Он имеет 8 двухцветных кнопок переключения линии (можно запрограммировать на использование в качестве до 32 настраиваемых индикаторов состояния линии (BLF)/кнопок быстрого набора), 2,8 дюймовый (320x240 точек) цветной TFT ЖК-экран, 4 программируемых контекстно зависимые назкранные кнопки, USB порт, 1000Mб сетевой порт, встроенную поддержку PoE, Wi-Fi и Bluetooth модули, поддержку 5-сторонней конференции и Electronic Hook Switch (EHS) Модель GRP2624 обеспечивает превосходное качество звука, разнообразные передовые функции телефонии, защиту конфиденциальности и совместимость с большинством сторонних SIP-устройств и ведущих SIP/NGN/IMS платформ. GRP2624 -это идеальный выбор для корпоративных пользователей, которым необходим высококачественный многофункциональный многоканальный IP-телефон с расширенными функциональными возможностями и производительностью.

МОДУЛЬ РАСШИРЕНИЯ GRP2624 --GBX20: GBX20 - идеальное решение для активной бизнес-среды, где требуется дополнительная возможность эффективного приема и перенаправления звонков. Каждый модуль расширения оснащен 20 программируемыми клавишами, кнопками Влево и Вправо, поддержкой 40 конфигурируемых многофункциональных клавиш. GRP2624 поддерживает до 4-х модулей расширения, что позволяет добавить к телефону 160 полностью программируемых расширений. Примечание: GBX20 является дополнительным аксессуаром для GRP2624 и не входит в комплект поставки GRP2624

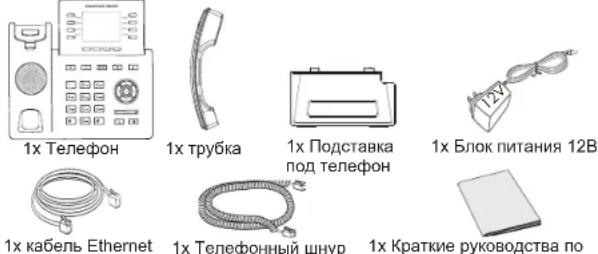

КОМПЛЕКТ ПОСТАВКИ:

1x Телефон 1x трубка 1x Подставка под телефон 1x Блок питания 12В 1x кабель Ethernet 1x Телефонный шнур 1x Краткие руководства по

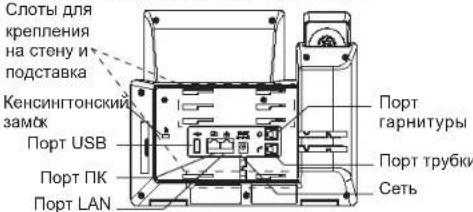

УСТАНОВКА ТЕЛЕФОНА:

Слоты для крепления на стену и подставка Кенсингтонский замок Порт USB Порт ПК Порт LAN Порт гарнитуры Порт трубки Сеть

Крепление на стену

Подставка под телефон

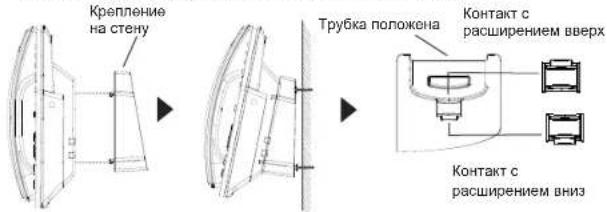

Установка телефона (Крепление на стену \*продается отдельно):

1. Прикрепите прокладки стенного крепления к слотам стенного крепления на задней части телефона.
2. Прикрепите телефон к стене посредством отверстия стенного крепления.
3. Вытащите контакт из гнезда трубки (См. рисунок ниже).
4. Поверните контакт и вставьте его обратно в гнездо расширением вверх, когда телефон прикреплен к стене (См. рисунок ниже).

Крепление на стену Трубка положена Контакт с расширением вверх Контакт с расширением вниз

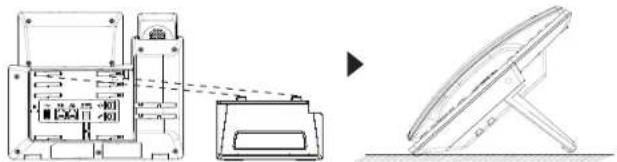

Установка телефона (Подставка) :

Для установки телефона на стол на подставке, присоедините подставку к днищу телефона в гнездо для подставки. (Верхняя половина, нижняя часть).

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

Для установки GRP2624, следуйте инструкциям:

1. Соедините трубку с телефоном с помощью телефонного шнура
2. Подсоедините штекер блока питания 12В DC к гнезду телефона; подключите блок питания к сети.
3. Подключение к сети возможно двумя способами описанными ниже.

• С использованием Ethernet :
- Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.
• С использованием Wi-Fi :
- В экранном меню, перейдите в "Система → Сеть → Настройки → Wi-Fi" и активируйте Wi-Fi.
- Выберите "Сканировать" и GRP2624 начнет автоматическое сканирование в пределах диапазона.
- Список Wi-Fi сетей будет показан. Выберите необходимую сеть и, если необходимо, введите пароль для подключения.

1. На LCD будет выводиться информация об инициализации или обновлении встроенной программы. Перед продолжением, пожалуйста, дождитесь отображения экрана дата/время.

2. Используя встроенный веб-сервер или меню конфигурации клавиатуры, вы можете произвести дальнейшую конфигурацию телефона с помощью статического IP или DHCP.

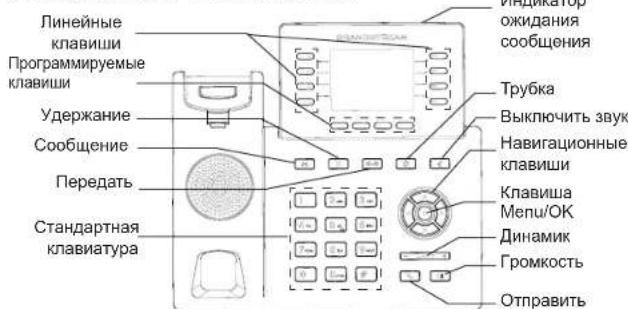

ОПИСАНИЕ ТЕЛЕФОНА:

Линейные клавиши Программируемые клавиши Удержание Сообщение Передать Стандартная клавиатура Индикатор ожидания сообщения Трубка Выключить звук Навигационные клавиши Клавиша Мепи/ОК Динамик Громкость Отправить

\~34\~

КОНФИГУРАЦИЯ ТЕЛЕФОНА:

Сконфигурируйте GRP2624 с помощью веб-браузера:

1. Убедитесь, что Ваш телефон включен и подключен к Интернет
2. Для отображения IP-адреса нажмите и удерживайте кнопку "ВВЕРХ" в течение 3 секунд.

3. Введите IP-адрес Вашего телефона в браузере на Вашем ПК. (См. Рисунок на следующей странице).

4. Введите имя пользователя и пароль администратора для входа в меню конфигурации. (Имя пользователя по умолчанию - "admin", случайный пароль по умолчанию Вы можете найти на наклейке на задней стороне

устройства.)

GRANDSTREAM CONNECTING THE WORLD GRP2624 Name non-protocol Location Profile Profile Main profile

Сконфигурируйте GRP2624 с помощью клавиатуры:

1. Убедитесь, что телефон не занят
2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для конфигурации телефона
3. Выберите MENU→ Phone→ SIP→ Account для настройки параметров SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP, Идентификатора авторизации SIP, и пароля SIP.

4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций телефона. Например, IP address, если Вы используете статический IP. За подробностями обращайтесь к Пользовательской Инструкции GRP2624.

5. Пожалуйста, обратитесь к Вашему провайдеру Интернет-телефонии за дополнительными настройками, которые могут потребоваться для конфигурации телефона.

Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу http(s)://IP/gpl_license.

Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail].

Для получения более детальной информации по настройке, загрузите Руководство Пользователя и просмотрите часто задаваемые вопросы по ссылке: http://www.grandstream.com/our-products
