РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GXP2140 GRANDSTREAM

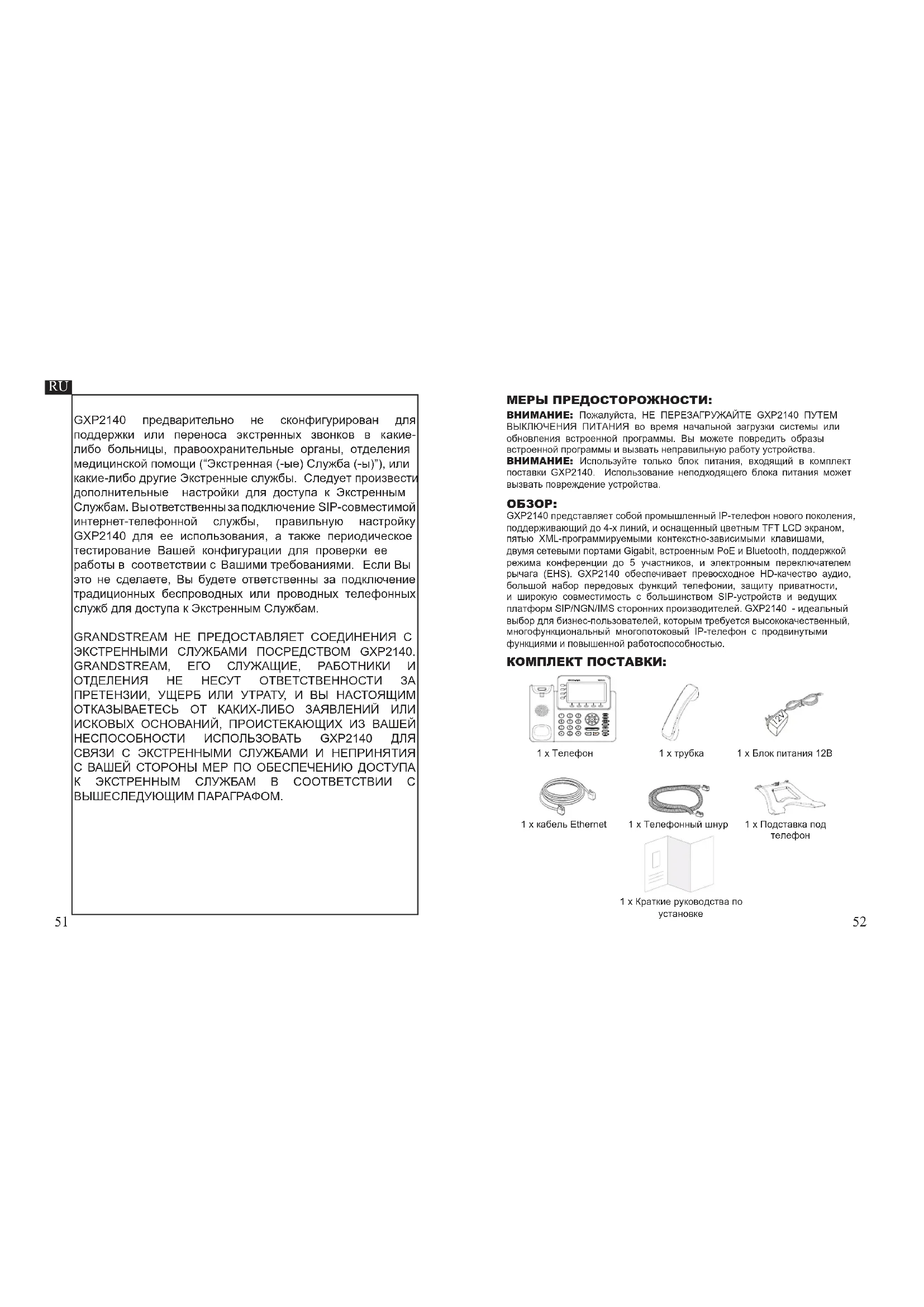

GXP2140 представляет собой промышленный IP-телефон нового поколения, поддерживающий до 4-х линий, и оснащенный цветным TFT LCD экраном, пятью XML-программируемыми контекстно-зависимыми клавишами, двумя сетевыми портами Gigabit, встроенным PoE и Bluetooth, поддержкой режима конференции до 5 участников, и электронным переключателем рычага (EHS). GXP2140 обеспечивает превосходное HD-качество аудио, большой набор передовых функций телефонии, защиту приватности, и широкую совместимость с большинством SIP-устройств и ведущих платформ SIP/NGN/IMS сторонних производителей. GXP2140 - идеальный выбор для бизнес-пользователей, которым требуется высококачественный, многофункциональный многопотоковый IP-телефон с продвинутыми функциями и повышенной работоспособностью. КОМПЛЕКТ ПОСТАВКИ:

ВНИМАНИЕ: Пожалуйста, НЕ ПЕРЕЗАГРУЖАЙТЕ GXP2140 ПУТЕМ ВЫКЛЮЧЕНИЯ ПИТАНИЯ во время начальной загрузки системы или обновления встроенной программы. Вы можете повредить образы встроенной программы и вызвать неправильную работу устройства. ВНИМАНИЕ: Используйте только блок питания, входящий в комплект поставки GXP2140. Использование неподходящего блока питания может вызвать повреждение устройства. 1 x Телефон 1 x трубка 1 x Телефонный шнур1 x кабель Ethernet 1 x Подставка под

1 x Блок питания 12В 1 x Краткие руководства по

МЕРЫ ПРЕДОСТОРОЖНОСТИ: 12V GRANDSTREAM GXP2140

GXP2140 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какие- либо больницы, правоохранительные органы, отделения медицинской помощи (“Экстренная (-ые) Служба (-ы)”), или какие-либо другие Экстренные службы. Следует произвести дополнительные настройки для доступа к Экстренным Службам. Вы ответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GXP2140 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам. GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GXP2140. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ, УЩЕРБ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXP2140 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ. RU53

УСТАНОВКА ТЕЛЕФОНА: Установка телефона (Крепление на стену* продается

1. Прикрепите прокладки стенного крепления к слотам стенного крепления

на задней части телефона.

2. Прикрепите телефон к стене посредством отверстия стенного крепления.

3. Вытащите контакт из гнезда трубки (См. рисунок ниже).

4. Поверните контакт и вставьте его обратно в гнездо расширением вверх,

когда телефон прикреплен к стене (См. рисунок ниже). Порт модуля

Контакт с расширением

Трубка положена Контакт с расширением

Установка телефона (Подставка) : Для установки телефона на стол на подставке, присоедините подставку к днищу телефона в гнездо для подставки. (Верхняя половина, нижняя часть). ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА: Порт ПК Порт LAN Сеть Порт гарнитуры

Для установки GXP2140, следуйте инструкциям:

1. Соедините трубку с телефоном с помощью телефонного шнура.

2. Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или

маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.

3. Подсоедините штекер блока питания 12В DC к гнезду телефона;

подключите блок питания к сети.

4. На LCD будет выводиться информация об инициализации или обновлении

встроенной программы. Перед продолжением, пожалуйста, дождитесь отображения экрана дата/время.

5. Используя встроенный веб-сервер или меню конфигурации клавиатуры,

вы можете произвести дальнейшую конфигурацию телефона с помощью статического IP или DHCP. Слоты для крепления на стену и подставка USB-Порт5655 ССоветы по использованию клавиатуры:

1. Убедитесь, что Ваш телефон включен и подключен к Интернет.

2. Нажмите кнопку UP, чтобы увидеть IP-адрес.

3. Введите IP-адрес Вашего телефона в браузере на Вашем ПК. (См. рисунок

на следующей странице).

4. Имя администратора по умолчанию - “admin”; имя конечного пользователя

- “user”, пароль - “123”.

1. Убедитесь, что телефон не занят.

2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для конфигурации

3. Выберите MENU-> Phone-> SIP-> Account для настройки параметров

SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP, Идентификатора авторизации SIP, и пароля SIP.

4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций

телефона. Например, IP address, если Вы используете статический IP. За подробностями обращайтесь к Пользовательской Инструкции GXP2140.

5. Пожалуйста, обратитесь к Вашему провайдеру Интернет-телефонии

за дополнительными настройками, которые могут потребоваться для конфигурации телефона. МОДУЛЬ РАСШИРЕНИЯ GXP2140

GXP2200EXT: Примечание: GXP2200EXT является дополнительным аксессуаром для GXP2140 и не входит в комплект поставки GXP2140. GXP2200EXT - идеальное решение для активной бизнес-среды, где требуется дополнительная возможность эффективного приема и перенаправления звонков. Каждый модуль расширения оснащен 20 программируемыми клавишами, кнопками Влево и Вправо, поддержкой 40 конфигурируемых многофункциональных клавиш. GXP2140 поддерживает до 4-х модулей расширения, что позволяет добавить к телефону 160 полностью программируемых расширений. Сконфигурируйте GXP2140 с помощью клавиатуры: КОНФИГУРАЦИЯ ТЕЛЕФОНА: Сконфигурируйте GXP2140 с помощью веб-браузера:

1. Для доступа в МЕНЮ, нажмите круглую клавишу “MENU”.

2. Перемещение по меню осуществляется посредством кнопок UP/DOWN и

3. Нажмите круглую клавишу MENU для подтверждения выбора.

4. Телефон автоматически выходит из режима МЕНЮ при входящем звонке,

снятии трубки или отсутствия действий в режиме МЕНЮ в течение 60 секунд. Стандартная клавиатура Индикатор ожидания

Навигационные клавиши Клавиша Menu/OK Линейные клавиши Программируемые

Выключить звукСодержимое комплекта поставки GXP2200EXT:

1 X Подставка под GXP2200EXT 1 X Кабель RJ11-RJ11 1 X Розетка GXP2200EXT 4 X Винты Установка GXP2200EXT: ПУСТАНОВКА GXP2200EXT:

1. На задней части GXP2140 и GXP2200EXT расположены гнезда для панели

соединителя Закрепите панель соединителя между слотами для GXP2140 и GXP2200EXT;

2. Установите и надежно закрепите приложенные винты (См. рисунок на

3. Подключите GXP2200EXT к GXP2140 посредством порта EXT с помощью

приложенного кабеля RJ11-RJ11;

4. Установите подставку для телефона на GXP2140 и GXP2200EXT;

5. Включите GXP2140. На GXP2200EXT будет отображен экран загрузки с

информацией о версии и статусе подключения;

6. После успешной загрузки GXP2200EXT будет оставаться в свободном

режиме. Нажмите кнопку Влево и удерживайте ее в течение 3-х секунд для проверки информации о версии и статуса. КОНФИГУРАЦИЯ GXP2200EXT:

1. Войдите в графический Веб-интерфейс GXP2140 и настройте

Многоцелевые Клавиши для Модуля Расширения 1/2/3/4 в соответствии с вкладками графического Веб-интерфейса;

2. На GXP2200EXT, нажмите кнопки Влево и Вправо для просмотра статуса

всех MPK на различных страницах;

3. За более подробной информацией обращайтесь к пользовательской

инструкции GXP2140. Примечание: Для более подробной пользовательской инструкции перейдите по ссылке: http://www.grandstream.com/support
