INSTRUKCJA OBSŁUGI GXP2140 GRANDSTREAM

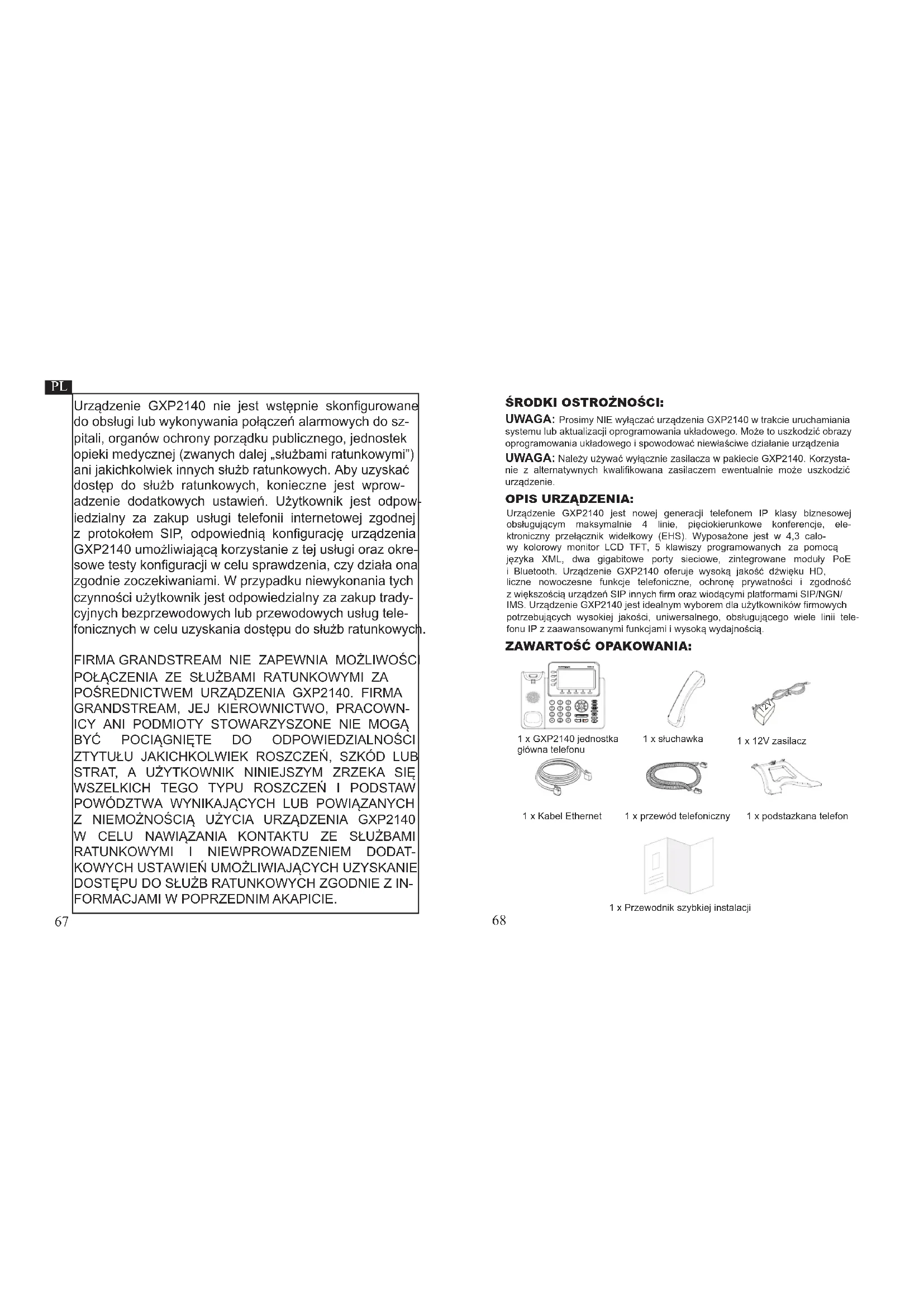

Nota: Para o manual de usuário detalhado, faça o download de: http://www.Grandstream.com/support67 Urządzenie GXP2140 nie jest wstępnie skongurowane do obsługi lub wykonywania połączeń alarmowych do sz- pitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „służbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprow- adzenie dodatkowych ustawień. Użytkownik jest odpow- iedzialny za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią kongurację urządzenia GXP2140 umożliwiającą korzystanie z tej usługi oraz okre- sowe testy konguracji w celu sprawdzenia, czy działa ona zgodnie zoczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup trady- cyjnych bezprzewodowych lub przewodowych usług tele- fonicznych w celu uzyskania dostępu do służb ratunkowych. FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA

Urządzenie GXP2140 jest nowej generacji telefonem IP klasy biznesowej obsługującym maksymalnie 4 linie, pięciokierunkowe konferencje, ele- ktroniczny przełącznik widełkowy (EHS). Wyposażone jest w 4,3 calo- wy kolorowy monitor LCD TFT, 5 klawiszy programowanych za pomocą języka XML, dwa gigabitowe porty sieciowe, zintegrowane moduły PoE i Bluetooth. Urządzenie GXP2140 oferuje wysoką jakość dźwięku HD, liczne nowoczesne funkcje telefoniczne, ochronę prywatności i zgodność z większością urządzeń SIP innych rm oraz wiodącymi platformami SIP/NGN/ IMS. Urządzenie GXP2140 jest idealnym wyborem dla użytkowników rmowych potrzebujących wysokiej jakości, uniwersalnego, obsługującego wiele linii tele- fonu IP z zaawansowanymi funkcjami i wysoką wydajnością. ZAWARTOŚĆ OPAKOWANIA: OPIS URZĄDZENIA: UWAGA: Prosimy NIE wyłączać urządzenia GXP2140 w trakcie uruchamiania systemu lub aktualizacji oprogramowania układowego. Może to uszkodzić obrazy oprogramowania układowego i spowodować niewłaściwe działanie urządzenia 1 x GXP2140 jednostka główna telefonu 1 x słuchawka 1 x przewód telefoniczny1 x Kabel Ethernet 1 x podstazkana telefon 1 x 12V zasilacz 1 x Przewodnik szybkiej instalacji ŚRODKI OSTROŻNOŚCI: UWAGA: Należy używać wyłącznie zasilacza w pakiecie GXP2140. Korzysta- nie z alternatywnych kwalikowana zasilaczem ewentualnie może uszkodzić urządzenie. 12V GRANDSTREAM GXP214069 KONFIGURACJA TELEFONU: Instalowanie w telefonie (Montaż ścienny* sprzedawany oddzielnie):

1. Zaczep mocowanie ścienne do otworu z tyłu telefonu.

2. Zamocuj telefon do ściany, używając otworu w mocowaniu ściennym.

3. Wyciągnij zabezpieczenie z uchwytu słuchawki (patrz rysunek poniżej).

4. karta Obróć i podłącz go do gniazda z rozszerzeniem do przytrzymaj słuchawkę

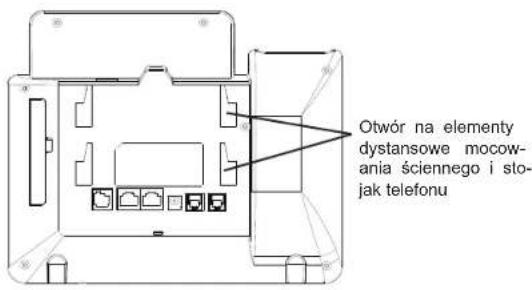

a telefon jest zamontowany na ścianie (patrz rysunek poniżej). Zakładka z rozszerzeniem się Widełki słuchawki Zakładka z rozszerzeniem dół Otwór na elementy dystansowe mocow- ania ściennego i sto- jak telefonu

Do instalacji GXP2140 wykonaj następujące czynności:

1. Podłącz słuchawke i główne telefon z kabla.

2. Podłącz do portu LAN telefon do gniazda RJ-45 z przełącznika/koncentratora

lub routera (po stronie sieci LAN routera) za pomocą kabla Ethernet.

3. Podłączyć wtyczkę wyjście 5V DC do gniazda zasilania w telefonie; Podłącz

zasilacz do gniazdka elektrycznego. 4 LCD wyświetli zastrzegania lub oprogramowania układowego uaktualnienia in- formacji. Przed kontynuowaniem, proszę czekać do wyświetlania daty i godziny pokazać się.

5. za pomocą telefonu embedded web server lub klawiatury menu konguracji,

można dodatkowo skongurować telefonu za pomocą DHCP lub statyczny adres

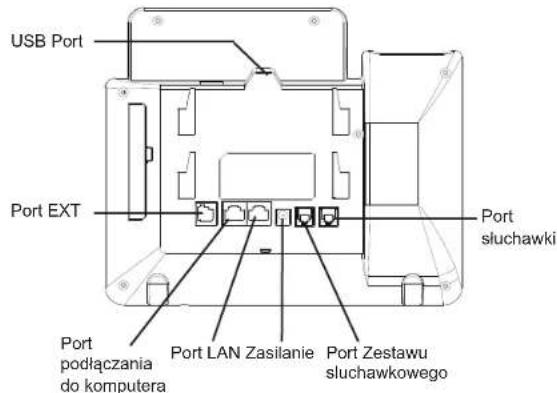

W celu zamontowania telefonu na stole za pomocą stojaka należy przymocować stojak do spodu telefonu w miejscu, gdzie znajduje się otwór na stojak (górna część, dolna część). Instalacja telefonu (podstawka na telefon): Port podłączania do komputera Port LAN Zasilanie Port Zestawu sluchawkowego Port słuchawki Port EXT PODŁĄCZANIE TELEFONU: USB Port71

1. Aby uzyskać dostęp do MENU, naciśnij przycisk MENU okrągłe.

2. poruszać się po menu za pomocą przycisków góra/dół i lewo/prawo.

3. Naciśnij przycisk okrągły przycisk MENU, aby potwierdzić wybór menu.

4. Telefon automatycznie wychodzi z MENU w przypadku przychodzącego

połączenia lub jeżeli słuchawka zostaje podniesiona oraz po 60 sekundach nieaktywności. Wskazówki dotyczące za pomocą klawiatury:

1. Upewnij się, telefon jest włączony i podłączony do Internetu.

2. Naciśnij przycisk Góra aby zobaczyć adres IP.

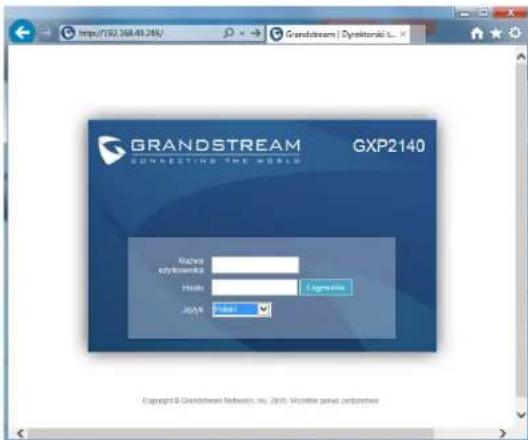

3. Przepisz adres IP telefonu do przeglądarki (zobacz rysunek po prawej).

4. Domyślna nazwa użytkownika administratora i hasło to “admin”; Domyślna naz-

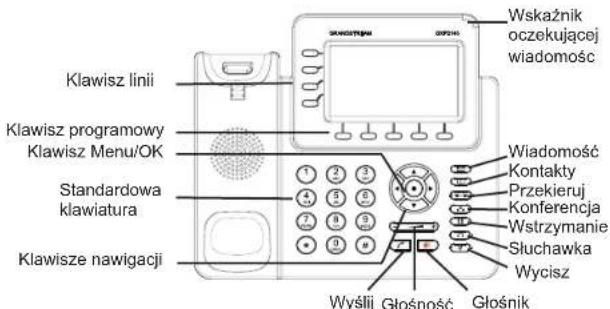

wa użytkownika końcowego użytkownika jest “użytkownika”, a hasło jest “123”. KONFIGURACJA TELEFONU: Skongurować GXP2140 za pomocą przeglądarki sieci Web: GRANDSTREAM GXP2140 Wyślij Głośność Głośnik Klawisz linii Klawisz programowy Standardowa klawiatura Klawisz Menu/OK Klawisze nawigacji Wskaźnik oczekującej wiadomośc Wiadomość Kontakty Przekieruj Konferencja Wstrzymanie Słuchawka Wycisz

1. Upewnij się, że telefon jest nieaktywny.

2. Naciśnij przycisk MENU, aby uzyskać dostęp do klawiatury MENU, aby

skongurować telefon.

3. Wybierz MENU-> telefon-> SIP-> konto, aby skongurować ustawienia ser-

wera Proxy SIP, wychodzących Proxy, identykator użytkownika SIP, SIP Auth ID i hasło SIP.

4. Postępuj zgodnie z MENU opcje, aby skongurować podstawowe funkcje tele-

fonu. Na przykład: adres IP, jeśli przy użyciu statycznego adresu IP. Aby uzyskać szczegółowe informacje proszę sprawdzić instrukcję obsługi GXP2140.

5. Skontaktuj się z twój ITSP (dostawca usług telefonii internetowej) dla ustawie-

nia dodatkowe, które może być konieczne skongurowanie telefonu. Skongurować GXP2140 za pomocą klawiatury73 GXP2200EXT ZAWARTOŚĆ OPAKOWANIA: 1 X Moduł GXP2200EXT RJ11 1 X Podstawka GXP2200EXT 1 X Kabel RJ11

Płytka łącząca 4 X Śruby Uwaga: Moduł GXP2200EXT jest akcesorium dodatkowym urządzenia GXP2140 i nie ma w opakowaniu urządzenia GXP2140. GXP2200 EXT Moduł rozszerzający jest idealnym rozwiązaniem dla obciążonych środowisk rmowych, które potrzebują możliwości wydajnego odbierania i prze- kazywania połączeń. Każdy moduł rozszerzający GXP2200EXT posiada 20 pro- gramowalnych przycisków, przyciski lewo i prawo oraz wspiera 40 kongurow- alnych przycisków programowalnych. Telefon GXP2140 obsługuje do czterech modułów rozszerzających, co pozwala na dodanie 160 w pełni programowalnych numerów wewnętrznych do telefonu.

Instalowanie modułu GXP2200EXT

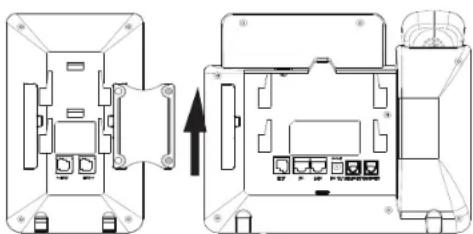

1. Z tyłu urządzenia GXP2140 i modułu GXP2200EXT znajduje się przestrzeń

przeznaczona do montażu płytki łączącej. Zamocuj płytkę do GXV2140 i do modułu GXP2200EXT.

2. Włóż śruby w otwory i dokręć je mocno (patrz rysunek na następnej stronie).

3.Podłącz moduł GXP2200EXT do urządzenia GXP2140 za pośrednictwem portu EXT i kabla RJ11 dostarczonego z modułem GXP2200EXT.

4. Zainstaluj podstawki telefonu na urządzeniach GXP2140 i GXP2200EXT.

5. Włącz urządzenie GXP2140. Na module GXP2200EXT zostanie wyświetlony

ekran rozruchu z informacjami o wersji i stanu połączenia.

6. Po pomyślnym rozruchu modół rozszerzający będzie w trybie bezczynności.

Naciśnij przycisk Lewo i przytrzymaj go przez trzy sekundy, aby sprawdzić infor- macje o wersji i stanie. Konguracja modułu GXP2200EXT:

1. Zaloguj się do interfejsu użytkownika urządzenia GXP2140 i skonguruj przyciski

programowalne dla modułów rozszerzeń 1/2/3/4 na stronie GXP2140 web GUI karty

2. Na module rozszerzającym GXP2200EXT naciśnij przycisk Lewo lub Prawo,

aby przejrzeć wszystkie stany MPK na różnych stronach.

3. Więcej informacji o konguracji można znaleźć w instrukcji użytkownika

urządzenia GXP2140 Uwaga: Aby uzyskać szczegółową instrukcję, należy ją pobrać z: http://www.Grandstream.com/support
