产品类型	企业IP电话
品牌	Grandstream
型号	GXP2140
SIP线路数量	4条
屏幕	4.3英寸TFT彩色液晶屏
可编程按键	5个XML上下文按键
网络端口	2个千兆以太网口(RJ-45)
PoE（以太网供电）	是，内置
蓝牙	内置
会议	最多5方
电子摘挂机 (EHS)	是，内置
音频质量	高清 (HD)
兼容扩展模块	GXP2200EXT（最多4个模块，160个额外按键）
电源	包含12V直流电源适配器或PoE
包装内容	电话机、手柄、适配器、网线、电话线、快速安装指南
壁挂	可能（支架另售）
尺寸（约）	200 x 200 x 100 毫米
重量（约）	0.9 千克
维护与清洁	用柔软干布清洁，请勿使用研磨性产品
安全	固件更新期间请勿重启；仅使用随附的适配器

常见问题 - GXP2140 GRANDSTREAM

如何安装GXP2140电话？

将手柄通过电话线连接到主机。用网线将电话的LAN口连接到路由器/交换机。连接12V电源适配器，或者如果您的网络支持，使用PoE供电。开机并等待显示日期/时间。

如何通过网页浏览器配置电话？

按向上键显示电话的IP地址。在网页浏览器中输入该地址。默认用户名是'admin'，密码是'123'。

如何配置SIP参数？

在电话菜单中，进入菜单 > 电话 > SIP > 账户。输入您的服务提供商提供的信息：SIP代理、用户名、密码等。

如何使用GXP2200EXT扩展模块？

将连接器板固定在GXP2140和模块之间，然后拧紧。将随附的RJ11线缆连接到EXT端口。给电话通电，模块将显示。通过GXP2140的网页界面在模块选项卡中配置按键。

GXP2140支持以太网供电(PoE)吗？

是的，PoE是内置的。如果您的网络支持，它允许您通过网线直接为电话供电，无需电源适配器。

如何拨打多方会议电话？

GXP2140支持最多5方会议。在通话中，使用会议功能（专用按键或菜单）添加其他与会者。

电话是否兼容紧急服务？

不，GXP2140未预先配置为紧急呼叫。您需要订阅合适的SIP电话服务并相应配置电话。Grandstream不承担任何责任。

如何将电话重置为出厂设置？

要完全重置，请参阅详细用户手册。通常，您可以进入设置菜单并查找'重置'或'Factory Reset'选项。

如果屏幕仍然黑屏怎么办？

检查电源适配器是否插入且插座正常。如果使用PoE，请确保PoE交换机已启用。如果问题仍然存在，请联系Grandstream支持。

如何清洁电话？

使用柔软干布清洁屏幕和外壳。切勿使用研磨性产品、溶剂或液体。

用户手册 GXP2140 GRANDSTREAM

GXP2140不预设对医院，执法机构，医疗中心(急救服务)以及各种紧急服务的紧急通话服务。用户必须自行设定紧急通话功能。用户必须自行购买SIP兼容的网络电话服务，正确地设定GXP2140使用该服务，并定期测试您的配置以确保GXP2140如预期工作，否则请购买传统无线或有线电话服务来拨打紧急通话。

Grandstream Networks公司的GXP2140不支持紧急通话服务。Grandstream Networks公司、其管理者和员工以及其相关机构对此所造成的任何索赔、损失或者损害都不负有任何法律追究责任。在此，您将无权对任何以及所有由于无法通过GXP2140拨打紧急电话以及没有遵照前段文字描述而造成紧急通话失败的事件提出诉讼。

警告：请不要在设备启动未完成或设备升级软件时断开电源，因为如刚才所述的操作会导致该机本身的程序损坏，进而导致设备无法启动。

警告：请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器有可能对设备造成损害。

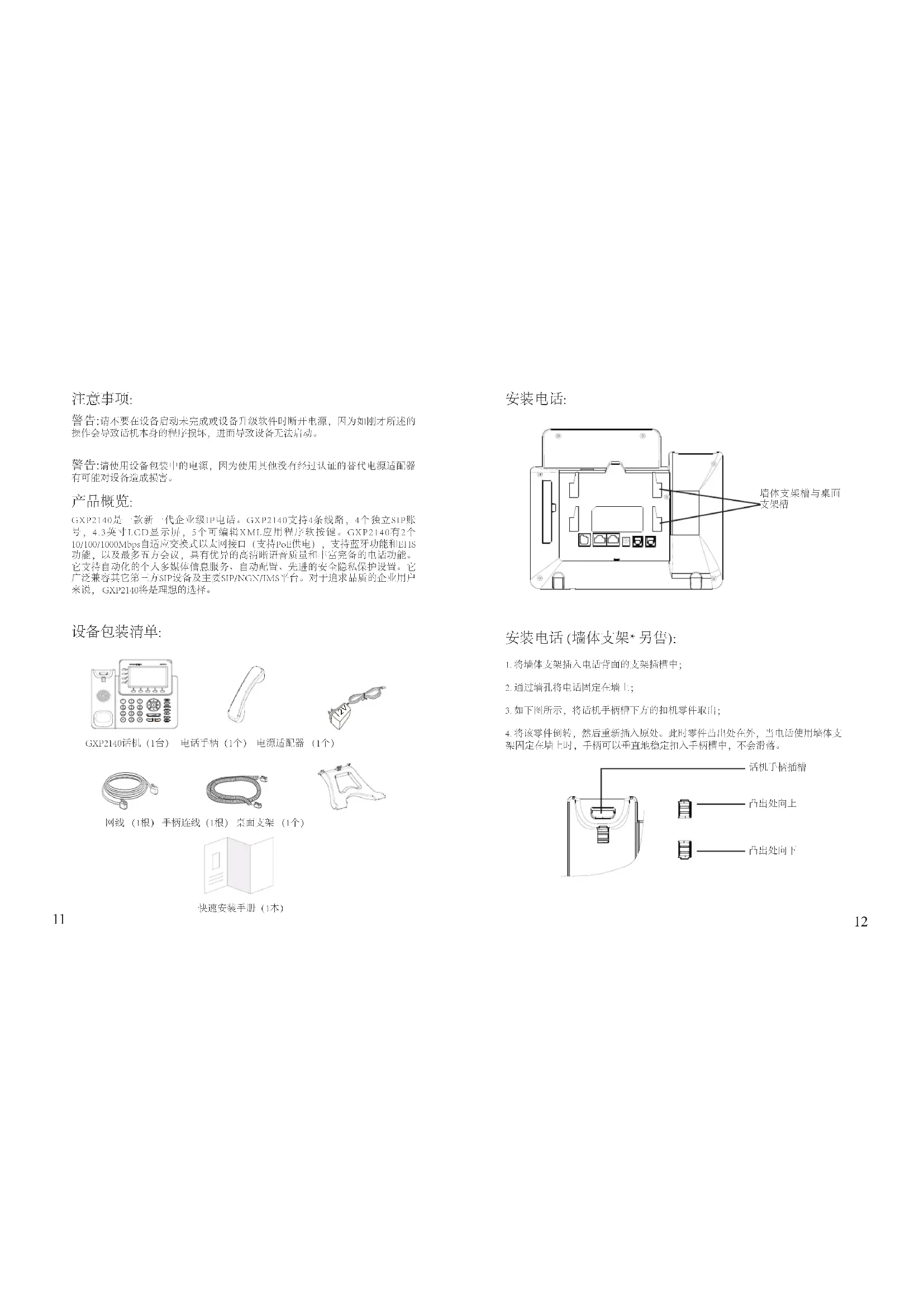

产品概览：

GXP2140是一款新一代企业级IP电话。GXP2140支持4条线路，4个独立SIP账号，4.3英寸LCD显示屏，5个可编辑XML应用程序软按键。GXP2140有2个10/100/1000Mbps自适应交换式以太网接口（支持PoS供电），支持蓝牙功能和IEHS功能，以及最多五方会议，具有优异的高清晰语音质量和中富完备的电话功能。它支持自动化的个人多媒体信息服务、自动配置、先进的安全隐私保护设置。它广泛兼容其它第三方SIP设备及主要SIP/NGN/EMS平台。对于追求品质的企业用户来说，GXP2140将是理想的选择。

设备包装清单：

GXP2140话机（1台） 电话手柄（1个） 电源适配器（1个）

网线（1根）手柄连线（1根）桌面支架（1个）

快速安装手册（1本）

安装电话：

安装电话（墙体支架*另售）：

1.将墙体支架插入中拓背面的支架插槽中；
2.通过增孔将电话同定在墙1；
3.如下图所示，将话机手柄遭下方的扣机零件取出；
4.将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支架固定在地上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。

安装电话(桌面支架)：

将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不同的插槽用于不同的倾斜角度。

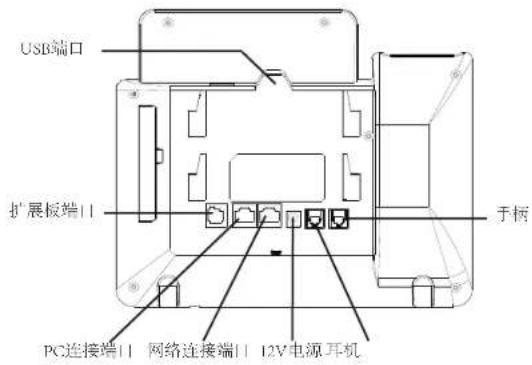

电话的连接：

连线步骤：

1. 用于柄连线连接电话手柄和电话主机；
   2.用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网络接口）；
   3.用电源适配器连接电话电源接口和交流电源插座；
   4.电话屏幕将会显示设备启动或因件升级信息，请耐心等待至时间/日期显示；
2. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，从而获得网络连接。

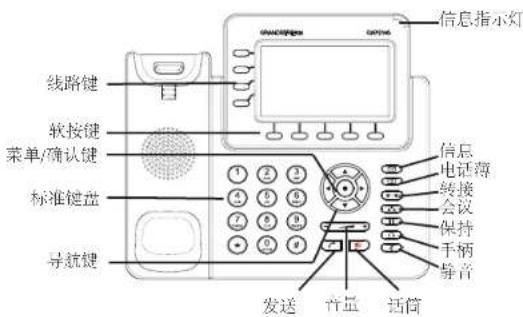

使用GXP2140键盘：

1.当电话处于空闲状态，按下菜单/确定按键进入菜单选项；
2.使用方向选择按键“上”“下”“左”“右”选择菜单选项；
3.按下菜单/确定按键确定选项：
4.当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中60秒之后，电话将自动退出菜单选项。

电话的配置：

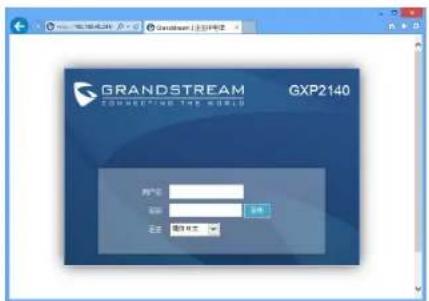

通过WEB浏览器配置GXP2140

1.请确保中话的中源及网络连接：
2.按下“1”方向键此时电话屏幕显示话机IP地址；
3.在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；
4.如右图所示，请输入密码登陆。默认管理员用户名和密码是“admin”；默认终端用户名是“user”，密码是“123”。

通过键盘配置GXP2140：

1.确保电话处于空闲状态：
2.按下菜单/确定按钮进入菜单选项；
3.选择菜单>话机>SI-P>账号，输入SIP服务器，SIP用户名，密码等账号信息，注册新的SIP账号；
4.在菜单选项中进行电话其他设置，如设置电话的静态IP地址，请参考GXP2140产品用户手册获得更多详细配置信息；
5.如有其他需要的设置，请联系您的服务提供商。

GXP2140扩展板--GXP2200EXT:

GXP2200EXT为企业提供了有效处理大恒频繁通话的解决方案。它支持20个可编程键、左键和右键，可配置40个多功能键。GXP2140支持最多4个扩展板，总共160个多功能键可以配置和使用。

注意：GXP2200EXT是额外的配件，它使用单独的包装，因此不包含在GXP2140包装盒中。

GXP2200EXT包装清单：

GXP2200EXT（1个） GXP2200EXT桌面支架（1个）

连接板（1个）螺丝（4个）

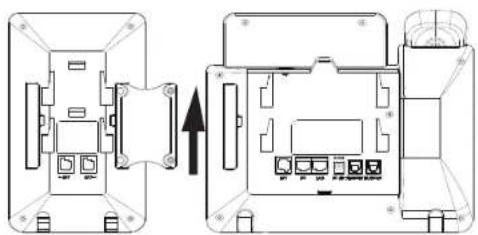

安装GXP2200EXT：

1.在GXP2140话机和GXP2200XT背面，用户可以看到用于连接板的插槽。将连接板放置于在话机和扩展板的插槽上；
2.将包装中的螺丝安装在连接板上，从而固定GXP2140话机和GXP2200EXT的连接（请参见下图）；
3.使用包装中的R111-RJ11连接线，一端接入GXP2140背面的EXT接口，一端接入GXP2200EXI背面接口；
4.连接GXP2140桌血支架：连接GXP2200EXT桌血支架；
5.连接好后，启动GXP2140话机。GXP2200EXT将显示启动界面，版本信息和连接状态；
6.启动成功后，GXP200EXT将处于空闲状态。用户可以持续按住左键3秒，查看版本信息和连接状态。

配置GXP2200EXT:

1.登陆GXP2140的WEB界面，选择相应扩展板1、2、3、4的标签，配置该扩展板的多功能键；
2.在GXP22001XT上，按下左键或右键，可以浏览不同页面的多功能键状态；
3.欲获取更多详细信息，请参考GXP2140用户手册。

备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册http://www.grandsstream.com/support

YcTaHOBKaTeIePOna（PiOCTaBka）：

IyctaHOBKa TeneoHa Ha CTOn HA NOCTABKe, npiCoeMHInTe NOCTABKy K DmUy TeneoHa B rHe3Do dNn NOCTABKn. (BepxHrnnnoBHnHnXnHry qAcTb).

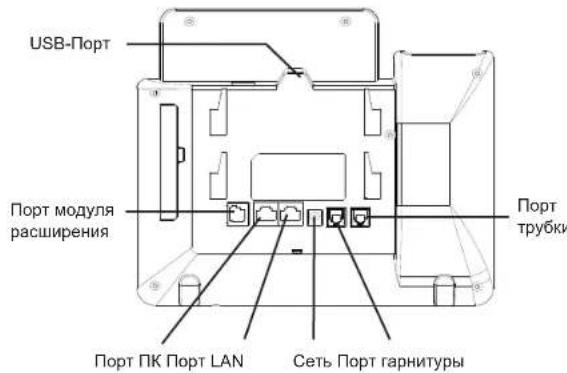

NOKNIQUEHNE TENEFOHA:
