产品类型	专业IP电话
品牌	Grandstream
型号	GXP1630
尺寸（约）	200 x 180 x 80 毫米
重量（约）	0.8 千克
电源	5V DC 通过随附的电源适配器或 PoE（以太网供电）
功耗	低于 5W
屏幕	132 x 64 像素背光图形 LCD 屏幕
线路 / SIP 账号	3 条线路 / 3 个 SIP 账号
BLF 按键	8 个可编程 BLF 按键
上下文按键	3 个可编程 XML 上下文按键
音频	高清宽频音频，全双工免提扬声器，带回声消除
会议	4 方会议
网络端口	2 个千兆以太网端口（其中一个支持 PoE）
接口	组合 RJ-9 端口、RJ-9 耳机端口、LAN RJ-45 端口、PC RJ-45 端口
安全功能	高级隐私保护，TLS/SRTP 加密
安装	桌面或墙壁安装，包含 BLF 标签
维护与清洁	用柔软干布清洁。请勿使用研磨性产品。
备件与可维修性	提供电源适配器和电缆。建议由专业人员进行维修。
一般信息	兼容 Grandstream UCM IPBX 系统和标准 SIP 提供商。

常见问题 - GXP1630 GRANDSTREAM

如何首次设置 GXP1630？

连接听筒、以太网电缆到 LAN 端口、电源适配器。启动后屏幕显示时间。要配置 IP 地址，按 MENU 键，然后选择 状态 > 网络状态。通过电话的 IP 访问 Web 界面（默认密码：admin）。

GXP1630 是否支持以太网供电 (PoE)？

是的，GXP1630 有两个千兆以太网端口，其中一个具有内置 PoE（符合 IEEE 802.3af）。如果您的交换机支持 PoE，您可以通过以太网电缆供电。

我可以注册多少个 SIP 账号？

GXP1630 支持最多 3 个 SIP 账号，共 3 条线路。每个账号可通过 Web 界面独立配置。

如何使用 BLF 按键？

这 8 个 BLF 按键（忙灯字段）可编程，用于监控线路状态或呼叫转接。将随附的 BLF 纸质标签插入塑料盖下方以标识每个按键。

我可以用 GXP1630 拨打紧急电话吗？

不可以，GXP1630 未预设紧急电话功能。您需要订阅兼容的 SIP 服务并手动配置紧急号码。Grandstream 建议配备传统固定电话或移动电话用于紧急情况。

如何将 GXP1630 恢复出厂设置？

按住 MENU 键约 7 秒，直到屏幕显示 'Reset'。确认重置。您也可以通过 Web 界面中的 维护 > 恢复出厂设置 进行操作。

GXP1630 是否兼容耳机？

是的，它有一个 RJ-9 耳机端口。连接标准 RJ-9 接口的耳机。使用 耳机 键在听筒、免提和耳机之间切换。

如何更新固件？

通过 Web 界面，进入 维护 > 固件升级。从 Grandstream 网站下载最新固件并按照说明操作。注意： 更新期间请勿重启电话。

我可以将 GXP1630 挂墙安装吗？

可以，使用随附的挂墙支架。将支架挂钩插入电话背面的槽中，向上滑动锁定。旋转听筒支架的卡舌以固定听筒。

如何设置呼叫转接？

通话中，按 转接 键。拨打目标号码，再次按 转接 键进行盲转，或等待对方接听后按 转接 键进行咨询转接。

用户手册 GXP1630 GRANDSTREAM

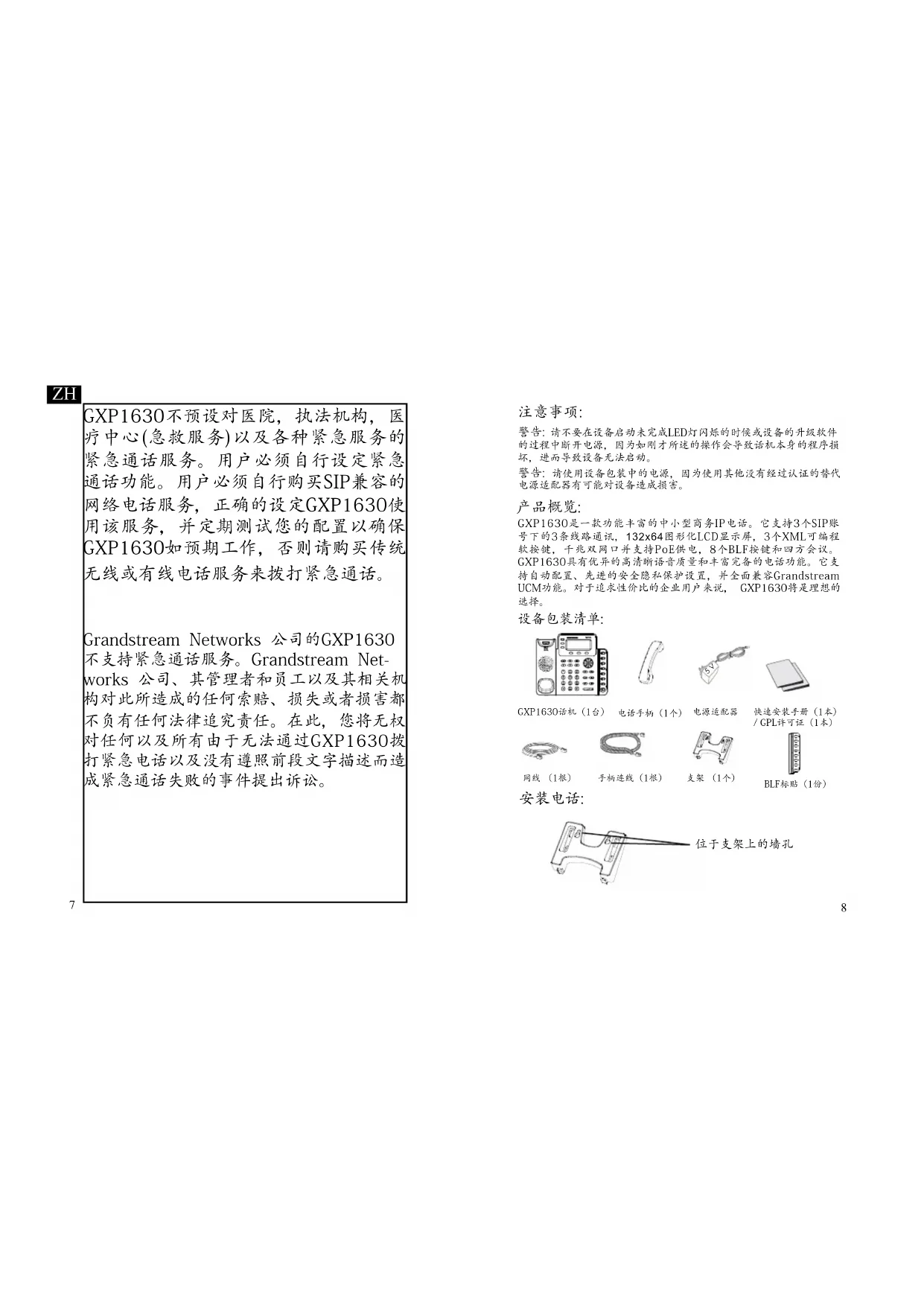

GXP1630不预设对医院，执法机构，医疗中心(急救服务)以及各种紧急服务的紧急通话服务。用户必须自行设定紧急通话功能。用户必须自行购买SIP兼容的网络电话服务，正确的设定GXP1630使用该服务，并定期测试您的配置以确保GXP1630如预期工作，否则请购买传统无线或有线电话服务来拨打紧急通话。

Grandstream Networks 公司的GXP1630不支持紧急通话服务。Grandstream Networks 公司、其管理者和员工以及其相关机构对此所造成的任何索赔、损失或者损害都不负有任何法律追究责任。在此，您将无权对任何以及所有由于无法通过GXP1630拨打紧急电话以及没有遵照前段文字描述而造成紧急通话失败的事件提出诉讼。

7

注意事项：

警告：请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法启动。

警告：请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器有可能对设备造成损害。

产品概览:

GXP1630是一款功能丰富的中小型商务IP电话。它支持3个SIP账号下的3条线路通讯，132x64图形化LCD显示屏，3个XML可编程软按键，千兆双网口并支持PoE供电，8个BLF按键和四方会议。GXP1630具有优异的高清晰语音质量和丰富完备的电话功能。它支持自动配置、先进的安全隐患私保护设置，并全面兼容Grandstream UCM功能。对于追求性价比的企业用户来说，GXP1630将是理想的选择。

设备包装清单:

GXP1630话机（1台）

电话手柄（1个）

电源适配器

快速安装手册（1本） / GPL许可证（1本）

网线（1根）

手柄连线（1根）

支架 (1个)

BLF标贴（1份）

安装电话：

位于支架上的墙孔

高桥构 绕桥构 或

安装电话 (桌面):

1. 话机背面有高矮两组插槽。用户可根据实际需要，将支架顶端的塑料插脚插入合适的槽插。
2. 然后向上缓缓推动支架到底。

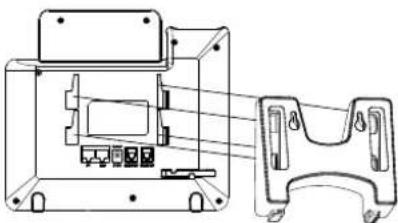

安装电话 (墙体):

1. 将支架正面的四个插脚对准话机背面的插槽。
2. 然后向上缓缓推动支架到底。
3. 将话机手柄槽下方的扣机零件拔出，倒置插入原处。此时零件凸出处在外，当电话使用墙体支架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。

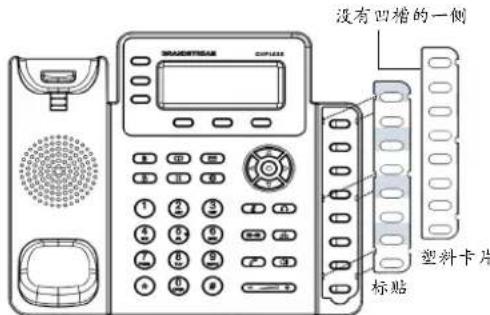

安装BLF标贴:

1. 将纸质BLF标贴轻轻放入话机上的BLF卡槽，使纸质标贴与卡槽完全对齐放好。
2. 先将塑料卡片没有凹槽的一侧插入BLF卡槽，再将有凹槽的一侧放入卡槽，上下来回调整使塑料卡片与卡槽完全贴合。
3. 轻轻向上拉起塑料卡片完成安装。

没有凹槽的一侧 塑料卡片 标贴

电话的连接:

PC端口 网络连接端口 5V电源 耳机 手柄

连线步骤：

1. 用手柄连线连接电话手柄和电话主机；
2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的 RJ-45 网络接口）；
3. 用电源适配器连接电话电源接口和交流电源插座；
4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；
5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，从而获得网络连接。

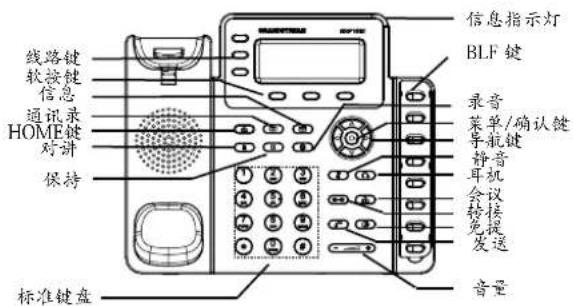

使用GXP1630键盘:

线路键 软按键 信息 通讯录 HOME键 对讲 保持 标准键盘 信息指示灯 BLF 键 录音 菜单/确认键 导航键 静音 耳机 会议 免提 免接 发送 音量

1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；
2. 使用方向选择按键 “上” “下” “左” “右” 选择菜单选项；
3. 按下菜单/确定按键确定选项；
4. 当有来电进入，提起电话手柄，使用免提键或者电话处于菜单状态中60秒之后，电话将自动退出菜单选项。

电话的配置:

通过WEB浏览器配置GXP1630:

1. 请确保电话的电源及网络连接；
2. 按下菜单/确定按键进入菜单选项；
3. 选择 “状态” > “网络状态” 子菜单，查看话机IP地址；
4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；
   5.如下图所示，请输入用户名和密码登陆。默认管理员用户名和密码是“admin”；默认终端用户名和密码分别是“user”和“123”。

GRANDSTREAM GXP1630 连接到 THE 2000 用户名： 密码： 语言：拼音/中文 确定

通过键盘配置GXP1630:

1. 确保电话处于空闲状态；
2. 按下菜单/确定按键进入菜单选项；
3. 选择菜单->设置->账号，输入SIP服务器、SIP用户名、密码等账号信息，注册新的SIP账号；
4. 在菜单选项中进行电话其他设置。如，设置电话的静态IP地址。请参考GXP1630产品用户手册获得更多详细配置信息；
5. 如有其他需要的设置，请联系您的服务提供商。
   备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册：http://www.grandstream.com/support
