MANUAL DE UTILIZADOR GAC2500 GRANDSTREAM

O GAC2500 não está pré-configurado para suportar o realizar chamadas de emergência a nenhum tipo de hospital, agência de aplicação da lei, unidade de atendimento médico (“ Serviço de Urgência (s) “), ou qualquer outro tipo de serviço de emergência. Você deve tomar medidas adicionais para acessar à serviços de emergência. É de sua responsabilidade adquirir o serviço de telefone SIP compatível com Internet, configurar corretamente o GAC2500 para usar esse serviço, e testar periodicamente a sua configuração para confirmar que ele funciona como você espera. Se você não fazer isso, é de sua responsabilidade a compra de serviços tradicionais de telefonia móvel ou fixo para acessar aos serviços de emergência.

GRANDSTREAM NÃO FORNECE CONEXÕES PARA SERVIÇOS DE EMERGÊNCIA ATRAVÉS DO GAC2500. NEM GRANDSTREAM NEM SEUS EXECUTIVOS, EMPREGADOS OU ASSOCIADOS PODE SER RESPONSÁVEL POR QUALQUER RECLAMAÇÃO, DANO OU PERDA. RENUNCIA POR ESTE MEIO TODAS E QUAIS-QUER REIVINDICAÇÕES OU CAUSAS DE AÇÃO RESULTANTE DE OU ELACIONADOS À SUA INCAPACIDADE DE USO DO GAC2500 DE CONTACTAR OS SERVIÇOS DE EMERGÊNCIA, E SUA FALHA EM FAZER REFORMAS ADICIONAIS PARA ACESSAR OS SERVIÇOS DE EMERGÊNCIA DE ACORDO COM PARÁGRAFO IMEDIATAMENTE ANTERIOR.

PRECAUÇÕES:

ATENÇÃO: Por favor, não desligue e ligue o GAC2500 durante a inicialização do sistema ou atualização de firmware. Você pode corromper as imagens de firmware e fazer que a unidade funcione mal.

ATENÇÃO: Use apenas o adaptador de alimentação incluído no pacote do GAC2500. Usando um adaptador de alimentação alternativo não-qualificado possivelmente pode danificar o aparelho.

RESUMO:

O GAC2500 representa o futuro no telefone de conferência empresarial possuindo uma tela capacitiva de 4.3", uma porta de rede Gigabit, três microfones, uma porta Micro-USB, uma porta de áudio de 3.5mm e uma porta de cascata RJ48, PoE, Wi-Fi e Bluetooth. O GAC2500 suporta 6 linhas/6 contas SIP, 7 vias de conferência de áudio HD. O GAC2500 proporciona áudio superior HD, características principais de telefonia de ponta, segurança avançada e proteção de privacidade, e provisionamento. O GAC2500 é compatível com a maior parte de dispositivos SIP de terceiros e principais plataformas SIP / NGN / IMS.

CONTEÚDO DO PACOTE:

1 X GAC2500

1 X Adaptador de alimentação 12V

1 X Cabo de ethernet

1 X Cabo Cascata 1 X Cabo Micro USB

oo Micro USB

1 X Guia de instalação rápida /1 X licença GPL

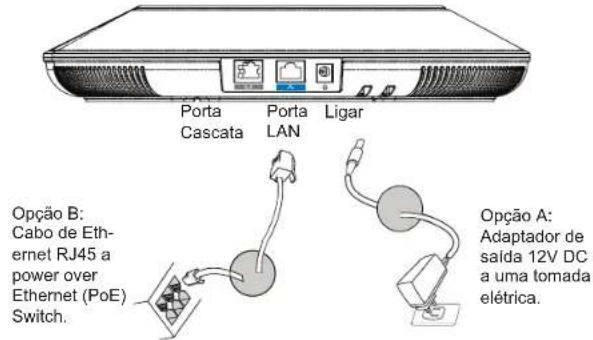

CONECTANDO O TELEFONE:

Porta Cascata Porta LAN Ligar Opção B: Cabo de Ethernet RJ45 a power over Ethernet (PoE) Switch. Opção A: Adaptador de saída 12V DC a uma tomada elétrica.

Atenção: Por favor, use apenas Opção A ou B para fornecimento de energia.

CONFIGURAÇÃO DA CONEXÃO:

O GAC2500 oferece 2 configurações de conexão:

1. Conexão padrão (conexão em cascata extensível e conexão do dispositivo móvel).
2. Conexão Integrada (conexão em modo escravo).

Atenção: As 2 ligações não pode ser configuradas ao mesmo tempo. Se a porta micro-USB for conectada a produtos GVC32xx ou PC, GAC2500 usará conexão integrada para captura de áudio do microfone e alto-falante.

CONEXÃO PADRÃO:

1. Ligue a porta LAN do GAC2500 à tomada RJ-45 de um hub/switch ou um roteador.

2. Ligue a ficha de saída 12V DC à porta de alimentação do GAC2500; conecte o adaptador de alimentação a uma tomada elétrica. Se utilizar PoE no passo 1, este passo pode ser omitido.

3. O LCD irá exibir a inicialização ou firmware atualizando informações. Antes de continuar, aguarde a exibição da tela principal.
4. Usando a interface de configuração web ou no menu da tela sensível, você pode configurar mais parâmetros da conexão de rede usando IP estático, DHCP

e etc. 46

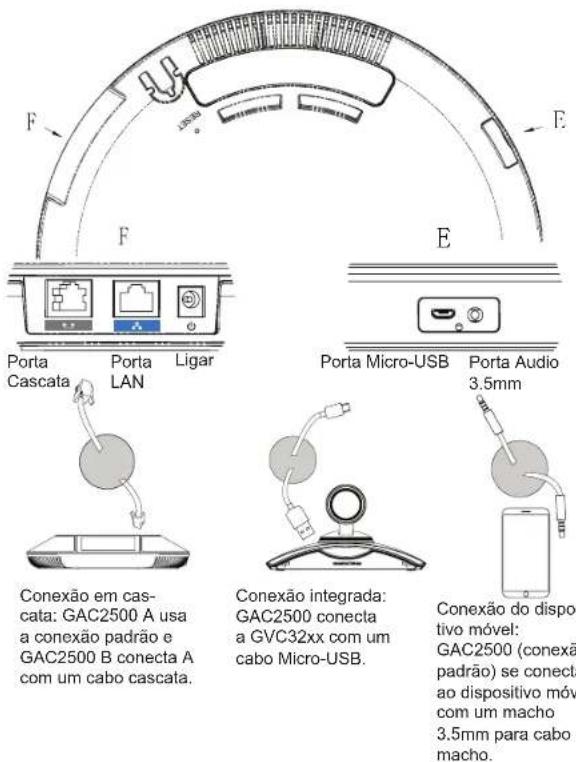

Porta Cascata Porta LAN Ligar Conexão em cas- cata: GAC2500 A usa a conexão padrão e GAC2500 B conecta A com um cabo cascata. E Porta Micro-USB Porta Audio 3.5mm Conexão integrada: GAC2500 conecta a GVC32xx com um cabo Micro-USB. E Conexão do dispos- tivo móvel: GAC2500 (conexã- padrão) se conecta ao dispositivo móv com um macho 3.5mm para cabo macho.

CONEXÃO INTEGRADA:

1. Ligue a ficha de saída de 12V DC à tomada de poder no telefone; conecte o adaptador de alimentação a uma tomada elétrica.

2. Após o dispositivo ser inicializado, conecte a porta micro-USB à porta USB do GVC32xx ou PC, como mostrado acima.

3. O LCD exibirá a interface de conexão em cascata, como mostrado abaixo.

1. Ajuste as configurações de conferência tocando os ícones na interface.

CONFIGURAÇÃO DO DISPOSITIVO:

Configurando o GAC2500 Usando Web Browser:

1. Verifique se o dispositivo está devidamente ligado e conectado à Internet usando a conexão padrão.
2. O endereço IP do dispostivo será exibido no LCD.
3. Digite o endereço IP do dispositivo no navegador do seu PC (na mesma LAN).
4. Na página de login mostrada abaixo, o nome de usuário e a senha padrão para administrador são "admin" e "admin". O nome de usuário e a senha padrão para o usuário são "user" e "123".

GAC2500 Enterprise Conference iPhone Output: Import: Insert: Load:

1. Na interface do usuário web, Selecionar conta na página para configurar o nome da conta, Servidor SIP, ID de usuário SIP, ID de Autenticação e autenticar senha para registrar a conta no GAC2500.
2. Para configurar a rede, selecione "Manutenção" -> "Rede". Entre em contato com seu ITSP (Internet Telephony Service Provider) para configurações adicionais que podem ser necessárias para configurar o telefone.

Configurando o GAC2500 usando Touch Screen:

1. Verifique se o dispositivo está devidamente ligado usando a conexão padrão e no modo de repouso.
2. Seleção Configurações -> Configurações avançadas -> Conta. Toque em uma das contas para configurar o nome da conta, SIP Server, ID de usuário SIP, SIP Auth ID, SIP Auth senha para registrar conta no GAC2500.

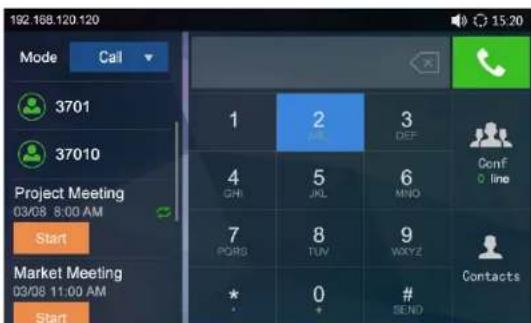

3. Depois de registro com êxito, a tela principal será mostrada como abaixo.
4. Por favor, consulte o manual do usuário para outros parâmetros de configuração como, por exemplo, configurar o endereço IP estático.
5. Entre em contato com seu ITSP (Internet Telephony Service Provider) para parâmetros adicionais que podem ser necessárias para configurar o telefone.

192.168.120.120 Mode Call 3701 37010 Project Meeting 03/08 8:00 AM Start Market Meeting 03/08 11:00 AM Start 1 2 3 DEF 4 GHI 5 JKL 6 MINO 7 PORTS 8 TUV 9 WAYZ * - 0 + # SEND Conf Line Contacts

Nota: Para o manual do usuário detalhado, faça o download a partir de: http://www.grandstream.com/support
