INSTRUKCJA OBSŁUGI GAC2500 GRANDSTREAM

Urządzenie GAC2500 nie jest wstępnie skonfigurowane do obsługi lub wykonywania połączeń alarmowych do szpitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „słuzbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzialny za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią konfigurację urządzenia GAC2500 umożliwiającą korzystanie z tej usługi oraz okresowe testy konfiguracji w celu sprawdzenia, czy działa ona zgodnie zoczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych.

FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA GAC2500. FIRMA GRANDSTREAM, JEJ KIEROWNICTWO, PRACOWNICY ANI PODMIOTY STOWARZYSZONE NIE MOGA BYĆ POCIĄGNIĘTE DO ODPOWIEDZIALNOŚCI ZTYTUŁU JAKICHKOLWIEK ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM ZRZEKA SIĘ WSZELKICH TEGO TYPU ROSZCZEŃ I PODSTAW POWÓDZTWA WYNIKAJĄCYCH LUB POWIĄZANYCH Z NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA GAC2500 W CELU NAWIĄZANIA KONTAKTU ZE SŁUŻBAMI RATUNKOWYMI I NIEWPROWADZENIEM DODAT-KOWYCH USTAWIĘŃ UMOŻLIWIAJĄCYCH UZYSKANIE DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJAMI W POPRZEDNIM AKAPICIE.

ŚRODKI OSTROŻNOŚCI:

UWAGA: Prosimy NIE wyłączać urządzenia GAC2500 w trakcie uruchamiania systemu lub aktualizacji oprogramowania układowego. Może to uszkodzić obrazy oprogramowania układowego i spowodować niewłaściwe działanie urządzenia

UWAGA: Należy używać wyłącznie zasilacza w pakiecie GAC2500. Korzystanie z alternatywnych kwalifikowana zasilaczem ewentualnie może uszkodzić urządzenie.

OPIS URZĄDZENIA:

GAC2500 reprezentuje przyszłość w korporacyjnym telefonie konferencyjnym z ekranem 4,3",ekran pojemnościowy, port sieci Gigabit, 3 mikrofony, port Micro-USB, 3,5 mm port audio i port kaskadowy RJ48, PoE, Wi-Fi i Bluetooth. GAC2500 obsługi 6 linii / 6 kont SIP, 7-stronne konferencje audio HD. Urządzenie dostarcza doskonały dźwięk audio HD, zaawansowane funkcje telefonii, zaawansowane funkcje bezpieczeństwa i ochronę prywatności oraz provisioning. GAC2500 jest kompatybilny z wieloma urządzeniami SIP innych firm i głównych platform SIP/NGN/IMS.

ZAWARTOŚĆ OPAKOWANIA:

1x Główne urządzenie GAC2500

1 X Zasilacz

1 x Kabel Ethernet

1 x Kabel kaskadowy

1 x Kabel Micro USB

1x Instrukcja szybkiej instalacji 1x licencja GPL

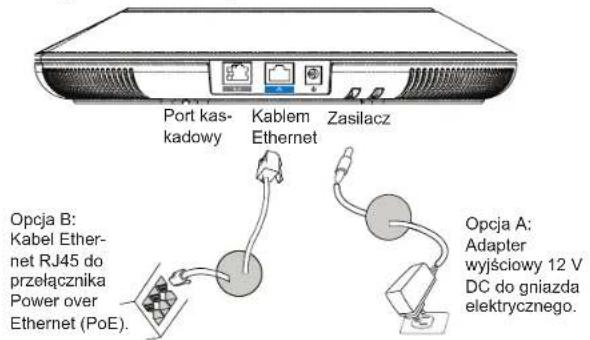

PODŁĄCZENIE URZĄDZENIA: GAC2500

Port kas-kadowy Kablem Ethernet Zasilacz Opcja B: Kabel Ether-net RJ45 do przelačznika Power over Ethernet (PoE). Opcja A: Adapter wyjsciowy 12 V DC do gniazda elektrycznego.

Uwaga: Do zasilania należy używać tylko opcji A lub opcji B.

KONFIGUROWANIE POŁĄCZENIA:

GAC2500 zapewnia 2 konfiguracje połączeń:

1. Standardowe połączenie (rozszerzone połączenie kaskadowe i połączenie urządzenia mobilnego).
2. Zintegrowane połączenie (połączenie w trybie slave).

Uwaga: 2 połączeń nie można konfigurować w tym samym czasie. Port USB jest podłączony do produktów GVC32xx lub PC, GAC2500 będzie używał zintegrowanego połączenie do przechwytywania dźwięku z mikrofonu i głośnika.

STANDARDOWE POŁĄCZENIE:

1. Podłącz do portu LAN telefon do gniazda RJ-45 z przełącznika/koncentratora lub routera
2. Podłącz zasilacz do telefonu a następnie do gniazda zasilania. Jeżeli użyty w punkcie 2 kable zawierał opcję PoE to ten punkt można zignorować.
3. Wyświetlacz LCD pokaże ekran startowy bądź aktualizacyjny. Poczekaj na zakończenie się tych czynności i pokazanie głównego ekranu aby kontynuować.
4. Przy pomocy przeglądarki bądź panelu dotykowego możliwa jest dalsza konfiguracja telefonu w zakresie sieciowym DHCP, adres statyczny itp.

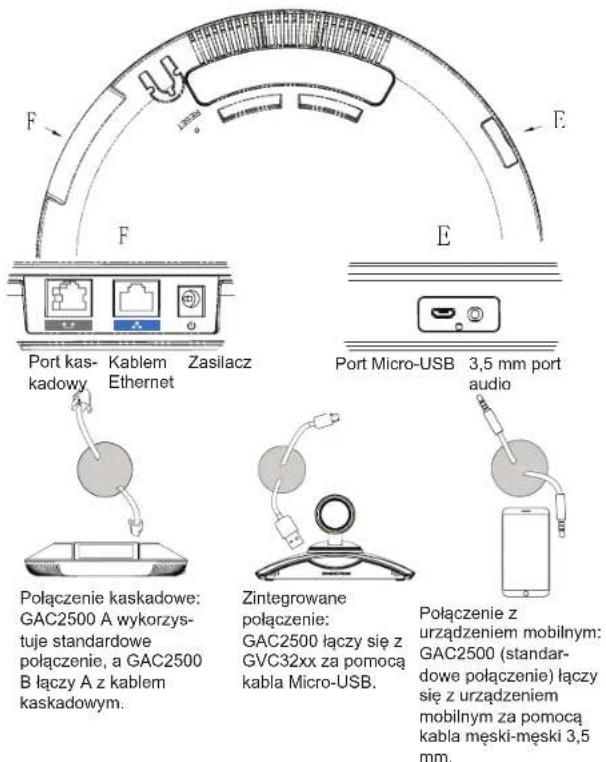

Port kaskadowy Kablem Ethernet Zasilacz Port Micro-USB 3,5 mm port audio Połączenie kaskadowe: GAC2500 A wykorzystuje standardowe połączenie, a GAC2500 B łączy A z kablem kaskadowym. Zintegrowane połączenie: GAC2500 łączy się z GVC32xx za pomocą kabla Micro-USB. Połączenie z urządzeniem mobilnym: GAC2500 (standardowe połączenie) łączy się z urządzeniem mobilnym za pomocą kabla męski-męski 3,5 mm.

ZINTEGROWANE POŁĄCZENIE:

1. Podłączyć wtyczkę wyjście 12V DC do gniazda zasilania w telefonie; Podłącz zasilacz do gniazdka elektrycznego.

2. Po uruchomieniu urządzenia podłącz port Micro-USB do portu USBGVC32xx lub PC, jak pokazano powyżej.

3. Wyświetlacz LCD pokaże kaskadowy interfejs połączenia, jak pokazano poniżej.

1. Dostosuj ustawienia konferencji dotykając ikon na interfejsie.

KONFIGURACJA URZADZENIA:

Skonfigurować GAC2500 za pomocą przeglądarki sieci Web

1. Upewnij się, że urządzenie jest prawidłowo zasilane i podłączone do Internetu przy użyciu standardowego połączenia.
2. Adres IP telefonu pojawi się na wyświetlaczu LCD.
3. Wpisz adres IP telefonu w przeglądarce komputera (w tej samej sieci LAN).
4. Na stronie logowania pokazanej poniżej, domyślna nazwa użytkownika administratora i hasło to "admin"; Domyślna nazwa użytkownika końcowego użytkownika jest "użytkownika", a hasło jest "123".

1. W internetowym interfejsie użytkownika wybierz pozycję Account (Konto) aby skonfigurować ustawienia Account name (Nazwa konta), SIP Server (Serwer SIP), SIP User ID (Identyfikator użytkownika SIP), Authenticate ID (Identyfikator uwierzytelniania) i Authenticate Password (Hasło uwierzytelniania), co pozwoli na rejestrację konta na urządzeniu.
2. Aby skonfigurować sieć, wybierz" Konserwacja ->" Sieć ". Skontaktuj się ze swoim dostawcą usług internetowych (ITSP) w celu uzyskania dodatkowych ustawień koniecznych do skonfigurowania telefonu.

Konfigurowanie GAC2500 za pomocą ekranu dotykowgo:

1. Upewnij się, że urządzenie jest prawidłowo zasilane przy użyciu standardowego połączenia i w stanie beczynności.
2. Wybierz pozycje Settings (Ustawienia) → Advanced Settings (Ustawienia zaawansowane) → Account settings (Ustawienia konta). Dotknij jednego z kont, aby skonfigurować ustawienia Account name (Nazwa konta), SIP Server (Serwer SIP), SIP User ID (Identyfikator użytkownika SIP), SIP Auth ID (Identyfikator uwierzytelniania SIP) i SIP Auth Password (Hasło uwierzytelniania SIP), co pozwoli na rejestrację konta na urządzeniu GAC2500.

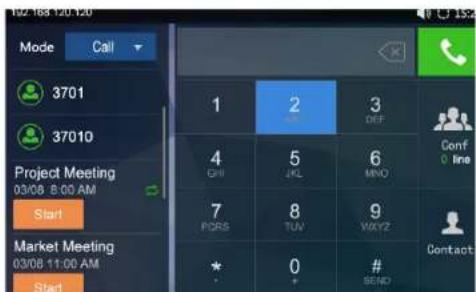

3. Po pomyślnym zarejestrowaniu główny ekran zostanie pokazany jak poniżej.
4. Zapoznaj się z instrukcją obsługi, aby uzyskać więcej opcji konfiguracji, takich jak konfiguracja statycznego adresu IP.
5. Skontaktuj się z twój ITSP (dostawca usług telefonii internetowej) dla ustawienia dodatkowe, które może być konieczne skonfigurowanie telefonu.

102 163 120 120 Mode Call 3701 37010 Project Meeting 03/08 8:00 AM Start Market Meeting 03/08 11:00 AM Start 1 2 3 4 5 6 GNI JKL MNO 7 8 9 PCRS TUV VXYZ * 0 # SEND Conf Line Contact

Uwaga: Aby uzyskać szczegółową instrukcję obsługi, pobierz plik z: http://www.grandstream.com/support
