MANUALE UTENTE GAC2500 GRANDSTREAM

Fax: [phone] - 1987

www.grandstream.com

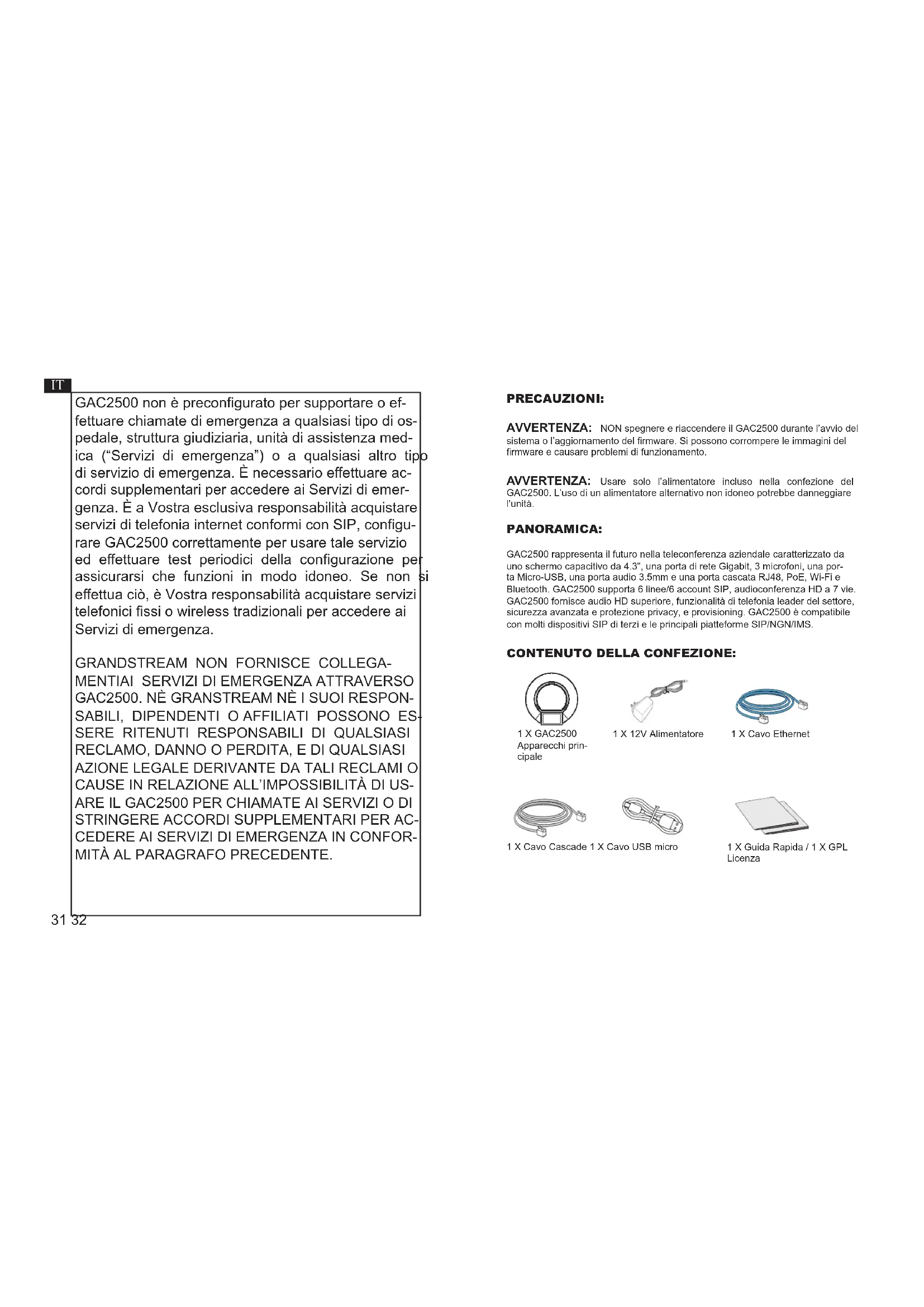

GAC2500 non è preconfigurato per supportare o effettuare chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica ("Servizi di emergenza") o a qualsiasi altro tipo di servizio di emergenza. È necessario effettuare accordi supplementari per accedere ai Servizi di emergenza. È a Vostra esclusiva responsabilità acquistare servizi di telefonia internet conformi con SIP, configurare GAC2500 correttamente per usare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettua ciò, è Vostra responsabilità acquistare servizi telefonici fissi o wireless tradizionali per accedere ai Servizi di emergenza.

GRANDSTREAM NON FORNISCE COLLEGA- MENTIAI SERVIZI DI EMERGENZA ATTRAVERSO GAC2500. NÈ GRANSTREAM NÈ I SUOI RESPON- SABILI, DIPENDENTI O AFFILIATI POSSONO ES- SERE RITENUTI RESPONSABILI DI QUALSIASI RECLAMO, DANNO O PERDITA, E DI QUALSIASI AZIONE LEGALE DERIVANTE DA TALI RECLAMI O CAUSE IN RELAZIONE ALL'IMPOSSIBILITÀ DI US- ARE IL GAC2500 PER CHIAMATE AI SERVIZI O DI STRINGERE ACCORDI SUPPLEMENTARI PER AC- CEDERE AI SERVIZI DI EMERGENZA IN CONFOR- MITÀ AL PARAGRAFO PRECEDENTE.

PRECAUZIONI:

AVVERTENZA: NON spegnere e riaccendere il GAC2500 durante l'avvio del sistema o l'aggiornamento del firmware. Si possono corrompere le immagini del firmware e causare problemi di funzionamento.

AVVERTENZA: Usare solo l'alimentatore incluso nella confezione del GAC2500. L'uso di un alimentatore alternativo non idoneo potrebbe danneggiare l'unità.

PANORAMICA:

GAC2500 rappresenta il futuro nella teleconferenza aziendale caratterizzato da uno schermo capacitivo da 4.3", una porta di rete Gigabit, 3 microfoni, una porta Micro-USB, una porta audio 3.5mm e una porta cascata RJ48, PoE, Wi-Fi e Bluetooth. GAC2500 supporta 6 linee/6 account SIP, audioconferenza HD a 7 vie. GAC2500 fornisce audio HD superiore, funzionalità di telefonia leader del settore, sicurezza avanzata e protezione privacy, e provisioning. GAC2500 è compatibile con molti dispositivi SIP di terzi e le principali piatteforme SIP/NGN/IMS.

CONTENUTO DELLA CONFEZIONE:

1 X 12V Alimentatore

1 X Cavo Ethernet

1 X Cavo Cascade 1 X Cavo USB micro

1 X Guida Rapida / 1 X GPL Licenza

CONNESSIONE DEL TELEFONO:

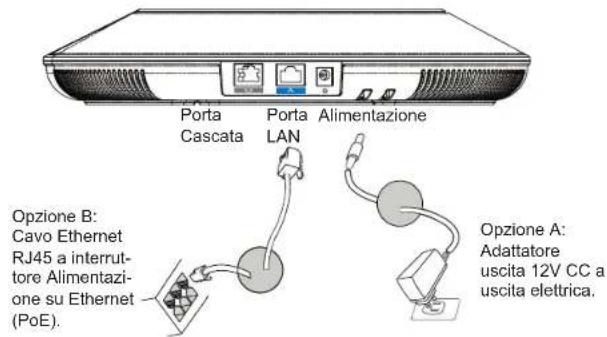

Porta Cascata Porta LAN Alimentazione Opzione B: Cavo Ethernet RJ45 a interrut- tore Alimentazi- one su Ethernet (PoE). Opzione A: Adattatore uscita 12V CC a uscita elettrica.

Attenzione: utilizzare solo Opzione A od Opzione B per alimentazione.

CONFIGURAZIONE CONNESSIONE:

GAC2500 fornisce 2 configurazioni di connessione:

1. Connessione standard (connessione a cascata estensibile e connessione dispositivo mobile).
2. Connessione integrata (connessione modalità slave).

Attenzione: Le 2 connessioni non possono essere configurate contemporaneamente. Se la porta micro USB è collegata a prodotti GVC32xx o PC, GAC2500 utilizzerà la connessione integrata per acquisizione audio del microfono e altoparlante.

CONNESSIONE STANDARD:

1. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router (lato LAN del router) usando un cavo ethernet.
2. Collegare la spina da 12V CC alla presa di corrente del telefono, collegare l'adattatore di alimentazione ad una presa elettrica. Se si usa l'interruttore PoE nel punto 2, questo passaggio può essere saltato.
3. Il display LCD visualizzerà informazioni sull'avvio o sull'aggiornamento del firmware. Prima di continuare, attendere la visualizzazione della schermata principale.
4. Utilizzando l'interfaccia di configurazione web o dal menu del touch screen, è possibile configurare ulteriormente la connessione di rete usando DHCP, IP statico, ecc.

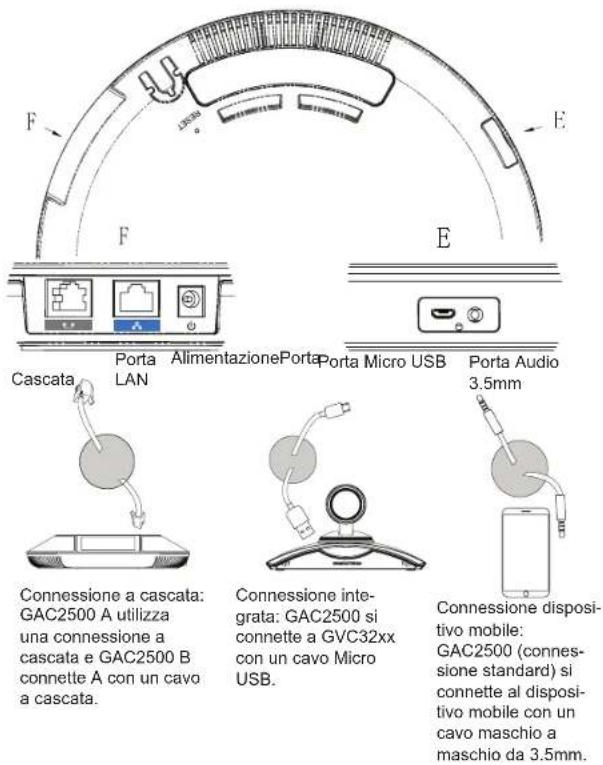

Cascata Porta LAN Alimentazione Porta Porta Micro USB Porta Audio 3.5mm Connessione a cascata: GAC2500 A utilizza una connessione a cascata e GAC2500 B connette A con un cavo a cascata. Connessione integrata: GAC2500 si connette a GVC32xx con un cavo Micro USB. Connessione dispositivo mobile: GAC2500 (connessione standard) si connette al dispositivo mobile con un cavo maschio a maschio da 3.5mm.

CONNESSIONE INTEGRATA:

1. Collegare il jack dell'alimentatore all'uscita 12V CC sul telefono; collegare l'alimentatore a una presa elettrica.

2. Dopo il riavvio del dispositivo, collegare la porta Micro USB alla porta USB del GVC32xx o PC. Come mostrato sopra.

3. L'LCD mostra l'interfaccia di connessione a cascata, come mostrato di seguito.

1. Regolare le impostazioni di conferenza toccando le icone sull'interfaccia.

CONFIGURAZIONE DISPOSITIVO:

Configurazione del GAC2500 mediante un browser web:

1. Assicurarsi che il dispositivo sia alimentato correttamente e collegato a Internet usando: la connessione standard.
2. L'indirizzo IP del telefono apparirà sull'LCD.
3. Digitare l'indirizzo IP del telefono nel browser del proprio PC (sotto la stessa LAN).
4. Nella pagina di accesso mostrata di seguito, il nome utente e la password predefiniti per l'amministratore sono "admin" e "admin". Il nome utente e la password predefiniti per l'utente sono "user" e "123".

1. Nella GUI Web, selezionare Account pagina per configurare nome dell'account, Server SIP, ID utente SIP, autenticazione ID e password per poter registrare l'account su GAC2500.
2. Per configurare la rete, selezionare "Manutenzione" --> "Rete". Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le impostazioni supplementari che possono essere necessarie per la configurazione del telefono.

Configurazione del GAC2500 mediante il touchscreen:

1. Assicurarsi che il dispositivo sia alimentato correttamente utilizzando la connessione standard e schermo inattivo.
2. Selezionare Impostazioni -> Impostazioni avanzate -> Account. Toccare su uno degli Account per configurare Nome Account, Server SIP, ID Utente SIP, ID autenticazione SIP e Password autenticazione SIP per registrare l'account sul GAC2500.

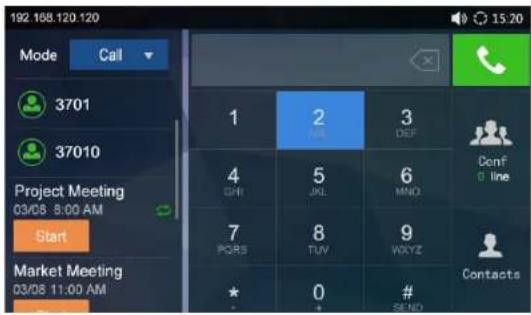

3. Dopo aver effettuato la registrazione con successo, la schermata principale sarà mostrata come di seguito.
4. Fare riferimento al manuale utente per ulteriore configurazione come la configurazione dell'indirizzo IP statico.
5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le impostazioni supplementari che possono essere necessarie per la configurazione del telefono.

192.168.120:120 Mode Call 3701 37010 Project Meeting 03/08 8:00 AM Start Market Meeting 03/08 11:00 AM 1 2 3 GHI JKE MNO 4 5 6 7 8 9 PQRS TUV WXYZ * 0 # SEND Conf 0 line Contacts

Nota: Scaricare il manuale utente dettagliato da: http://www.grandstream.com/support
