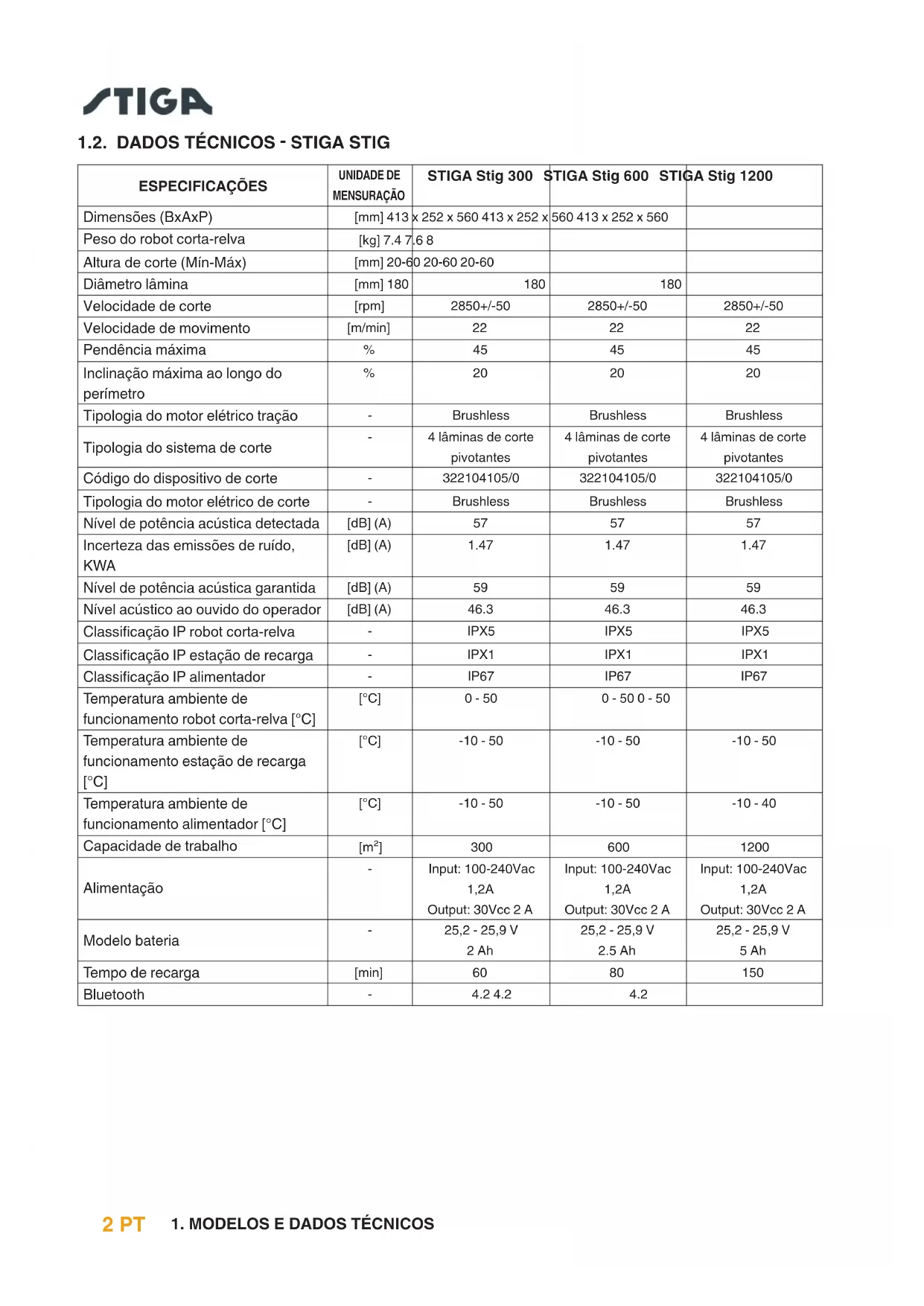

1.2. DADOSTÉCNICOS-STIGASTIG ESPECIFICAÇÕES UNIDADE DE MENSURAÇÃO STIGAStig300 STIGAStig600 STIGAStig1200 Dimensões (BxAxP) [mm] 413 x 252 x 560 413 x 252 x 560 413 x 252 x 560 Peso do robot corta-relva [kg] 7.4 7.6 8 Altura de corte (Mín-Máx) [mm] 20-60 20-60 20-60 Diâmetro lâmina [mm] 180 180 180 Velocidade de corte [rpm] 2850+/-50 2850+/-50 2850+/-50 Velocidade de movimento [m/min] 22 22 22 Pendência máxima % 45 45 45 Inclinação máxima ao longo do perímetro % 20 20 20 Tipologia do motor elétrico tração - Brushless Brushless Brushless Tipologia do sistema de corte - 4 lâminas de corte pivotantes 4 lâminas de corte pivotantes 4 lâminas de corte pivotantes Código do dispositivo de corte - 322104105/0 322104105/0 322104105/0 Tipologia do motor elétrico de corte - Brushless Brushless Brushless Nível de potência acústica detectada [dB] (A) 57 57 57 Incerteza das emissões de ruído, KWA [dB] (A) 1.47 1.47 1.47 Nível de potência acústica garantida [dB] (A) 59 59 59 Nível acústico ao ouvido do operador [dB] (A) 46.3 46.3 46.3 Classicação IP robot corta-relva

Classicação IP estação de recarga

Classicação IP alimentador - IP67 IP67 IP67 Temperatura ambiente de funcionamento robot corta-relva [°C] [°C] 0 - 50 0 - 50 0 - 50 Temperatura ambiente de funcionamento estação de recarga [°C] [°C] -10 - 50 -10 - 50 -10 - 50 Temperatura ambiente de funcionamento alimentador [°C] [°C] -10 - 50 -10 - 50 -10 - 40 Capacidade de trabalho [m²] 300 600 1200 Alimentação - Input: 100-240Vac 1,2A Output: 30Vcc 2 A Input: 100-240Vac 1,2A Output: 30Vcc 2 A Input: 100-240Vac 1,2A Output: 30Vcc 2 A Modelo bateria - 25,2 - 25,9 V 2 Ah 25,2 - 25,9 V

Na concepção do equipamento, foi dada uma atenção especial aos aspectos que podem provocar riscos à segurança e a saúde das pessoas. A nalidade dessas informações é sensibilizar os utilizadores a prevenir qualquer risco, evitando os comportamentos que não respeitam as recomendações indicadas. PERIGO: Antesdousodorobotcorta-relva,énecessárioconhecertodasasinformações contidasnopresentedocumento. PERIGO: Esterobotcorta-relvanãoédestinadoparaserutilizadoporcriançasepessoas comcapacidadefísica,sensoriaisoumentaisreduzidasouqueeunãotenham experiência. PERIGOELÉTRICO: Antesdeefetuarqualquerintervençãoderegulaçãoemanutenção,desconectara alimentaçãoelétricaeacionarodispositivodesegurança. PERIGOELÉTRICO: Nãoutilizeorobotcorta-relvacomocabodealimentaçãodotransformador danicado.Umcabodanicadooupodeprovocarocontatocompartessobtensão.O cabodevesersubstituídopelofabricanteoupeloseuserviçodeassistênciaoupor umapessoaqualicadaadequadaparaprevenirqualquerrisco. PERIGOELÉTRICO: Utilizarapenascarregadordebateriaealimentadorfornecidospelofabricante.Ouso deumcarregadordebateriaealimentadornãoapropriadospodeprovocarchoques elétricose/ouaquecimentoexcessivo. ADVERTÊNCIA: Emcasodevazamentodolíquidodabateriaoscomponentesinteressadosdevemser lavadoscomágua/neutralizardor. Evitequalquercontatodiretocomolíquidodabateria. Emcasodecontatodolíquidocomosolhos,consulteummédico. ADVERTÊNCIA: Duranteofuncionamentodorobotcorta-relva,veriquesenaáreadetrabalhonãose encontrampessoas,especialmentecrianças,idosose/ouanimaisdomésticos.Caso contrário,programeaatividadedorobotcorta-relvaduranteashorasnasquaisem talzonanãoseencontrampessoas. ADVERTÊNCIA: Aáreaoperacionaldeveserdelimitadaporumacerca. Torneidóneaacercaousupervisionarorobotcorta-relvaduranteofuncionamento. ADVERTÊNCIA: Useapenaspeçassobressalentesoriginais.4 PT 2.SEGURANÇA ADVERTÊNCIA: Nãoaltere,nãoadultere,nãoesquive,nãoelimineosdispositivosdesegurança instalados. ATENÇÃO: Veriquesenãoháapresençadebrinquedos,equipamentos,ramosroupasou outrosobjetosnorelvadoquepossamdanicaroequipamento. PROIBIÇÃO: Nãosenteemcimadorobotcorta-relva. PROIBIÇÃO: Nuncalevanteorobotcorta-relvaparainspecionaralâminaouparatransportá-lo quandoestiverligado.Nãocoloqueasmãoseospésembaixodoequipamento. PROIBIÇÃO: Nãoutilizeorobotcorta-relvaquandoestiverafuncionarumregador. PROIBIÇÃO: Nãolaveorobotcorta-relvacomjatosdeáguadeelevadapressãoenãoomergulhe, parcialoucompletamente,emágua. PROIBIÇÃO: Nãoutilizeorobotcorta-relvacasonãoestejaperfeitamenteinteiroemtodasassuas partes.Emcasodedanos,substituaaspartesinteressadas. PROIBIÇÃO: Éabsolutamenteproibidoousoearecargadorobotcorta-relvaemambientes explosivoseemambientesinamáveis. OBRIGAÇÃO: Veriquevisualmenteorobotcorta-relvaemintervalosregularesparacerticar-se dequeaslâminaseomecanismodecortenãoestejamdesgastadasoudanicados. Certicar-sedequeorobotcorta-relvaestejaemboascondiçõesoperacionais. OBRIGAÇÃO: Leiaatentamentetodomanualemparticulartodasasinformaçõesconcernentes àsegurançaecerticar-sedetercompreendidocompletamente.Siga escrupulosamenteasinstruçõesreferentesaofuncionamento,manutençãoe consertos. OBRIGAÇÃO: Osoperadoresqueefetuamintervençõesdemanutençãoeconsertodevemconhecer todasassuasespecícascaracterísticasenormasdesegurança. OBRIGAÇÃODEUSARLUVAS: UseosequipamentosindividuaisprevistospeloFabricante,sobretudo,quando intervirnomecanismodecorte,useasluvasdeproteção.5PT 2.SEGURANÇA

Formação a. Leia atentamente as instruções, conheça os comandos e o uso correto da máquina. b. Nunca permita que crianças, pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou pessoas sem experiência e conhecimento, ou pessoas não familiarizadas com estas instruções, usem a máquina. As normas locais podem limitar a idade do operador. c. O operador, ou utilizador, deve ser considerado responsável por acidentes ou perigos que envolverem terceiros ou equipamentos de terceiros. Preparação a. Certique-se de que o sistema automático de delimitação perimetral esteja instalado corretamente, de acordo com as indicações. b. Inspecione frequentemente a área na qual a máquina é utilizada e remova pedras bastões cabos e qualquer outro objeto estranho que possa atrapalhar o funcionamento. c. Efetue frequentemente uma inspeção visual das lâminas, dos parafusos das lâminas e do grupo de corte para vericar se não estão desgastados ou danicados. Substitua as lâminas e os parafusos desgastados ou danicados em pares para manter o equilíbrio da máquina. d. As placas de aviso devem ser colocadas em torno da área de trabalho da máquina, se utilizadas em áreas públicas ou abertas ao público. Os sinais devem conter o seguinte texto: “Atenção! Corta-relva automático! Mantenha-se afastado da máquina! Vigie as crianças!"

2.2.2. FUNCIONAMENTO

Informaçõesgerais a. Não utilize a máquina com proteções defeituosas ou dispositivos de segurança não presentes, por exemplo sem proteções. b. Não coloque as mãos ou os perto ou embaixo das partes rotativas. Fique sempre longe da abertura de escape. c. Não toque nas partes em movimento da máquina até que tenham parado completamente. d. Use sempre sapatos resistentes e calças compridas ao operar a máquina. e. Nunca levante ou transporte a máquina enquanto o motor estiver a funcionar. f. Remova o dispositivo desativação da unidade: - Antes de eliminar uma obstrução; - Antes de controlar, limpar ou trabalhar na máquina. g. Não deixa a máquina funcionar sozinha em caso de presença de animais domésticos, crianças, outras pessoas nas proximidades. Manutençãoeconservação a. Apertar bem todas as porcas e os parafusos, para o funcionamento seguro da máquina. b. Vericar frequentemente o desgaste e a deterioração do robot corta-relva. c. Por motivos de segurança, é necessário substituir as partes desgastadas ou danicadas. d. Certicar-se de que as lâminas sejam substituídas apenas por peças sobressalentes apropriadas. e. Certicar-se de que as baterias sejam recarregadas usando o carregador de baterias correto recomen- dado pelo fabricante. Um uso não correto pode provocar um choque elétrico, o aquecimento excessivo ou o vazamento de líquido corrosivo da bateria. f. Em caso de vazamento de eletrólito, lave com água/agente neutralizante e contate um médico em caso de contato com os olhos, etc. g. A manutenção da máquina deve ser efetuada em conformidade com as instruções do fabricante.6 PT 2.SEGURANÇA Bateria/carregadordebateria ATENÇÃO: Asbateriasdeíonsdelítiopodemexplodirouprovocarincêndiosse desmontadas,expostasàágua,fogoouatemperaturaselevadasouemcaso decurto-circuito.Manusearatentamenteabateria,nãodesmontá-laeevitar qualquertipodeesforçoelétricooumecânicoinapropriado.Evitarexpora bateriaàluzdiretadosol. NOTA: Recomenda-se utilizar apenas e exclusivamente produtos originais fornecidos pelo fabricante. Produtos na originais ou inapropriadas podem provocar danos ao robot corta-relva ou perigo para pessoas, animais e objetos. a. A bateria deve ser instalada e/ou desinstalada do robot corta-relva somente pelo revendedor ou por um centro de assistência. b. Conserve a bateria não utilizada num local seguro, longe de fontes de calor ou objetos que possam provocar curto-circuito (pinos parafusos objetos metálicos de vários tipos). c. Utilize o carregador de bateria longe de superfícies ou substâncias inamáveis e em locais preferen- cialmente secos. d. Transporte a bateria e o carregador de bateria na embalagem original. Proteçãodomeioambiente NOTA: A proteção do ambiente deve ser um aspecto importante e prioritário no uso da máquina, para o benefício da convivência civil e do ambiente no qual vivemos. a. Elimine embalagens e partes deterioradas como previsto pelas normas locais do país de utilização. b. Elimine os equipamentos elétricos (Robot corta-relva, bateria, alimentadores, etc) de acordo com a Diretiva Europeia 2020/19/UE e em conformidade com as normas nacionais. Para informações mais detalhadas sobre a eliminação, contate o Órgão competente para a eliminação de lixos domésticos ou o seu revendedor. c. Recomenda-se a recolha diferenciada de produtos e embalagens.7PT

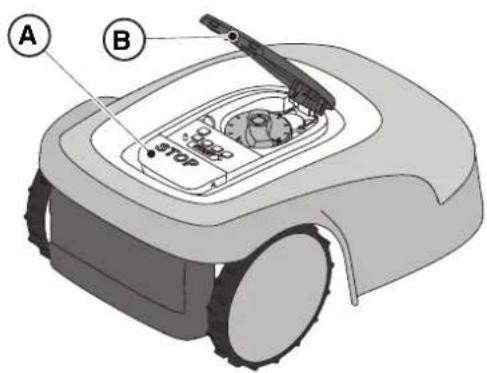

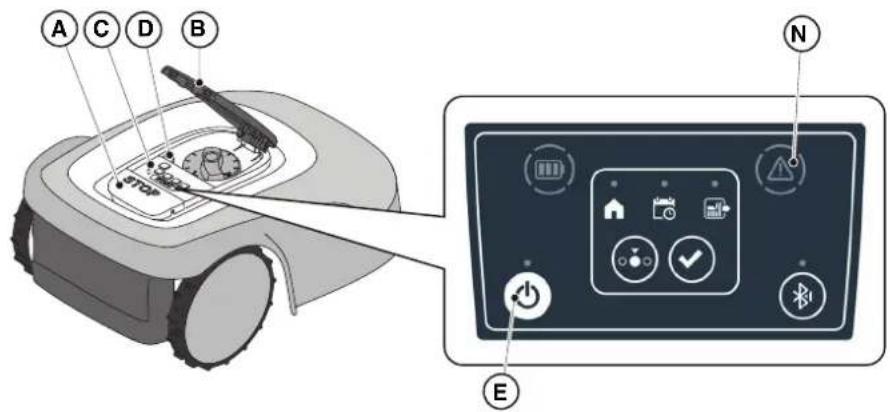

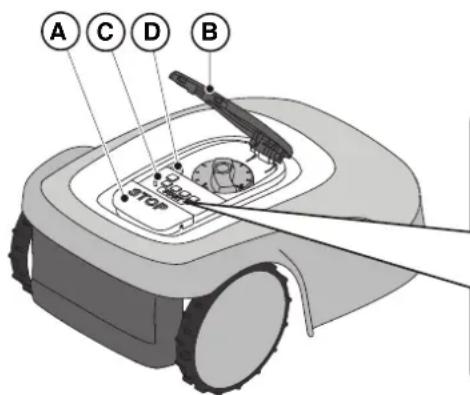

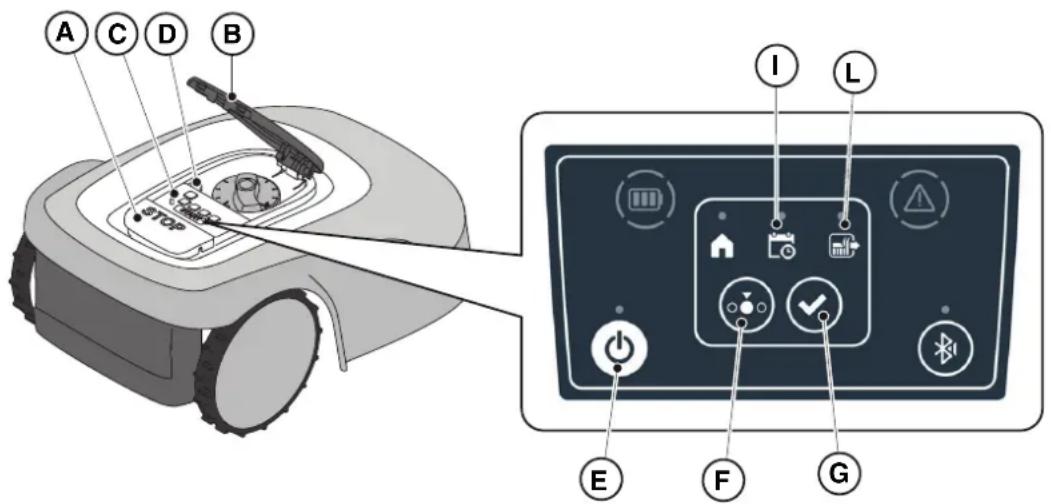

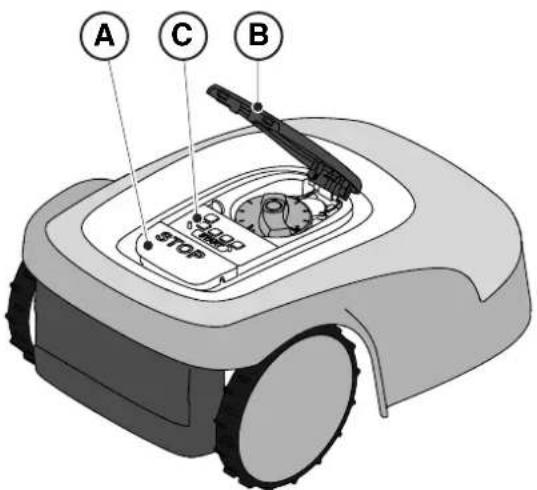

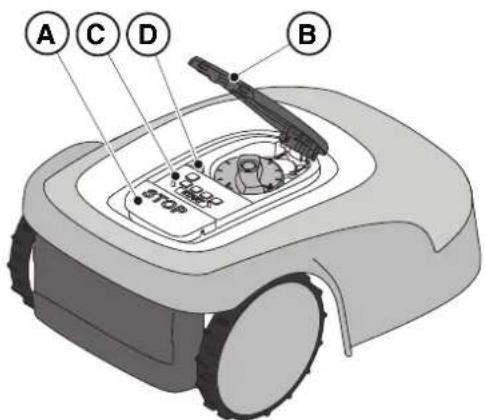

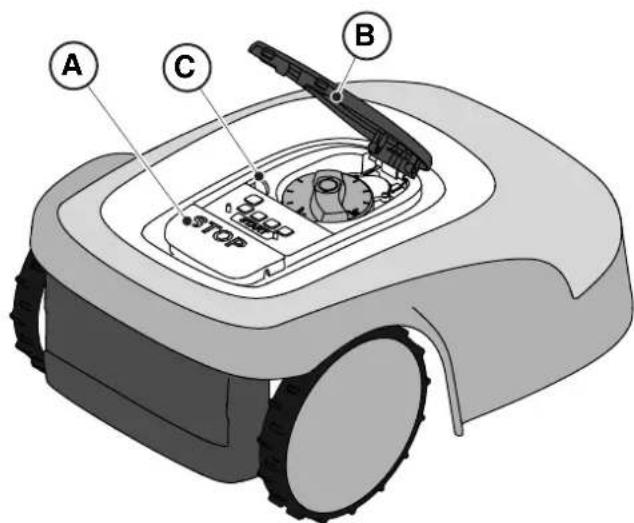

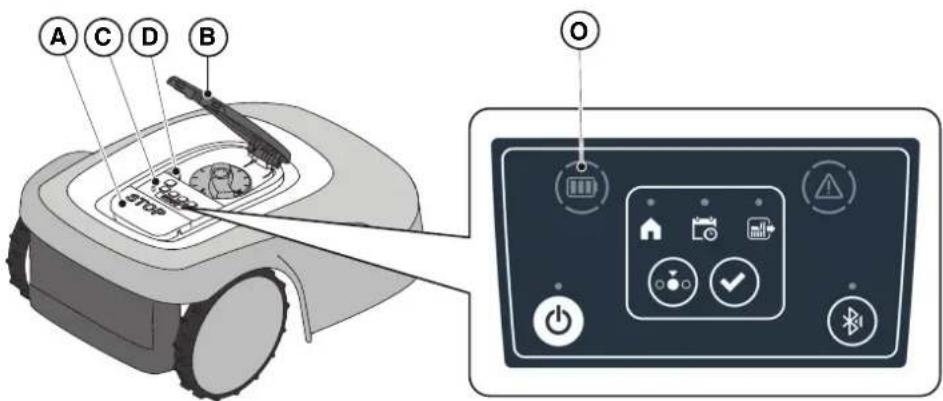

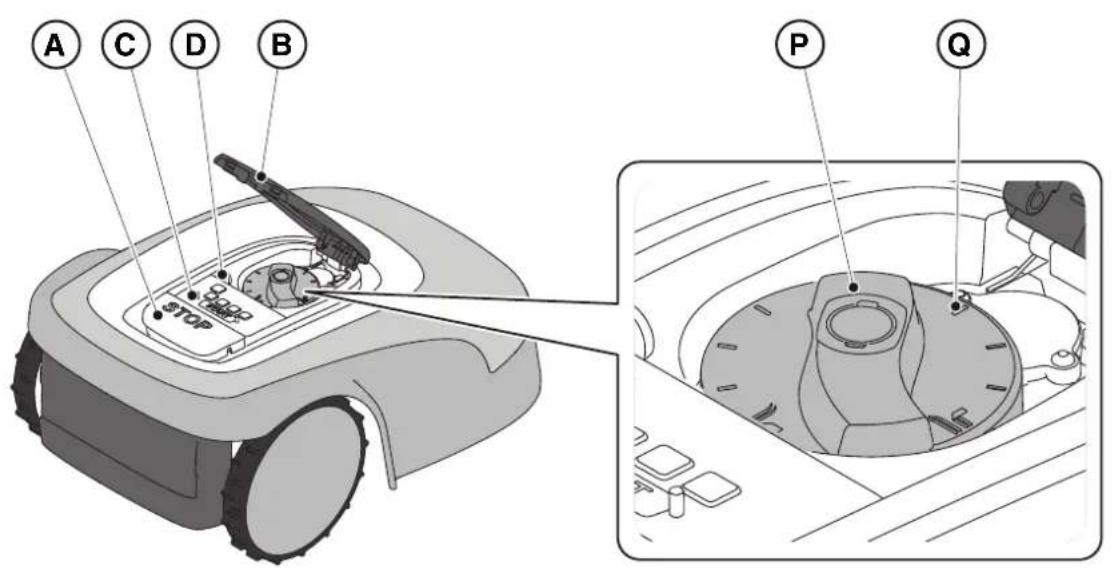

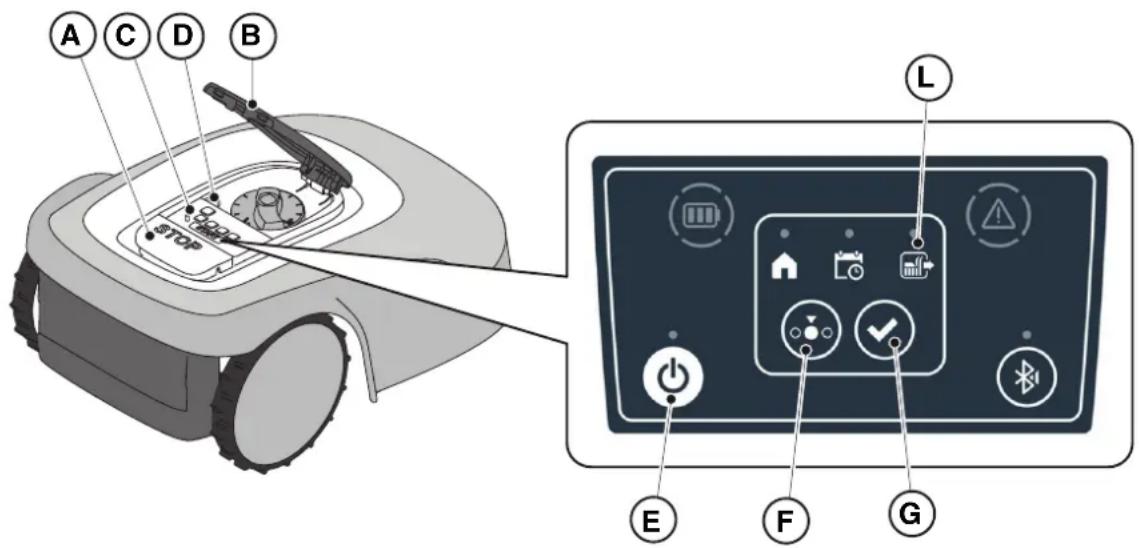

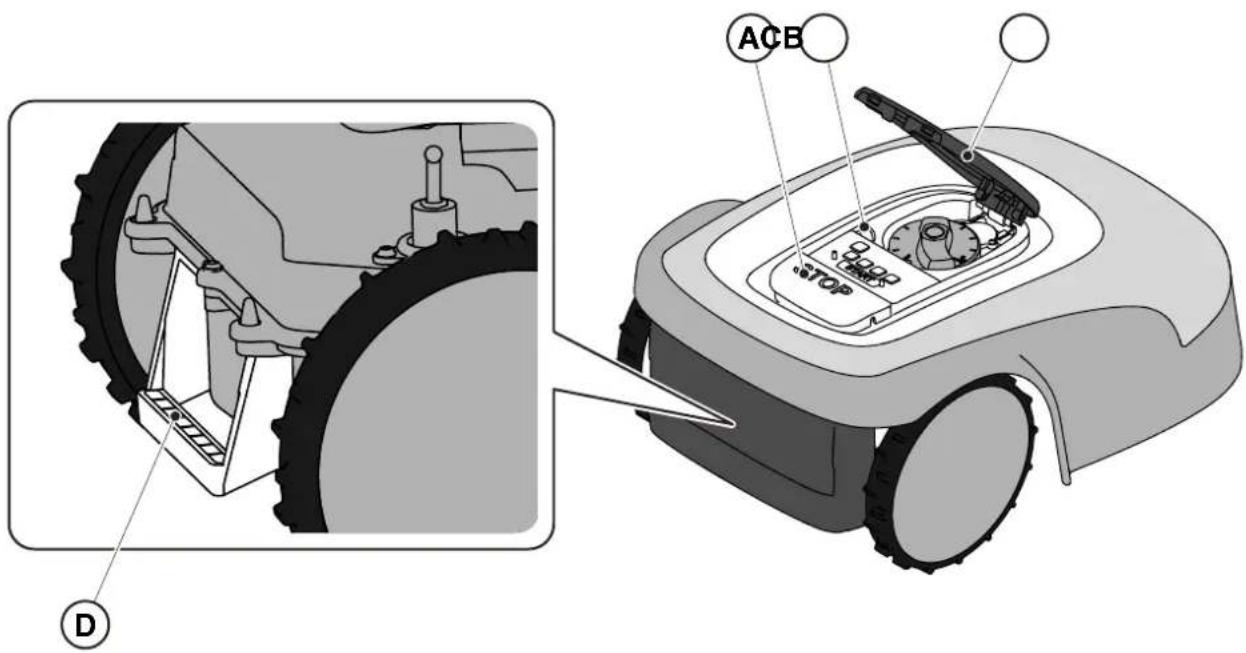

1. Pressione a tecla “STOP” (A) para parar o robot corta-relva em condições de segurança e abrir a

cobertura de proteção (B).

2. Retire a chave de segurança (C) para desligar o robot corta-relva em condições de segurança.

3. Fechar a cobertura de proteção (B).

4. O robot corta-relva é parado ou desligado em condições de segurança.

Este manual faz parte do equipamento e tem como nalidade fornecer as informações necessárias para o uso do mesmo. Conservar este manual durante toda a vida útil do equipamento, para que esteja sempre à disposição em caso de necessidade. O destinatário do manual é o utilizador do equipamento, o qual deve ler atentamente as informações nele contidas e aplicá-las rigorosametne para tutelar a incolumidade das pessoas e para evitar danos. As informações foram redigidos na língua original do fabricante (italiano) e traduzidas em eventuais outras línguas por exigências legislativas e/ou comerciais. Para evidenciar os textos importantes, foram adotados os seguintes símbolos. PERIGO\ADVERTÊNCIA\ATENÇÃO: Ospictoggramascontidosnumtriângulocomfundoamareloetraçopretoindicam umperigo\advertência\atenção. PROIBIÇÃO: Ospictogramascontidosnumcírculobarradocomfundobrancoetraçovermelho indicamumaproibição. OBRIGAÇÃO: Ospictogramascontidosnumcírculocomfundoazulindicamobrigação:. NOTA: Os textos com essa forma indicam uma informação técnica de particular importância, que não deve ser deixada de lado.

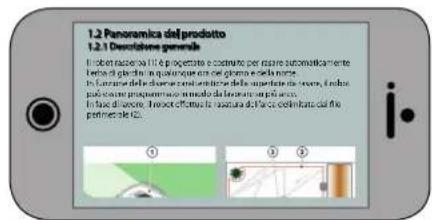

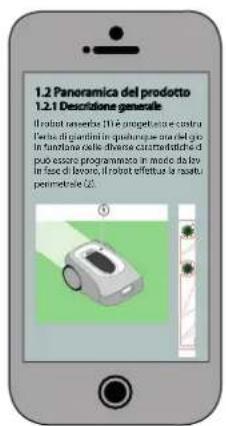

3.1.2. INSTRUÇÕES PARA LEITURA ATRAVÉS DO SMARTPHONE

Para uma melhor leitura do manual do utilizador, recomenda-se manter o smartphone numa posição horizontal como indicado na.

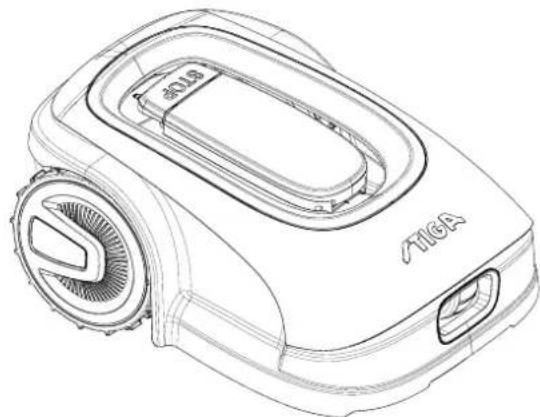

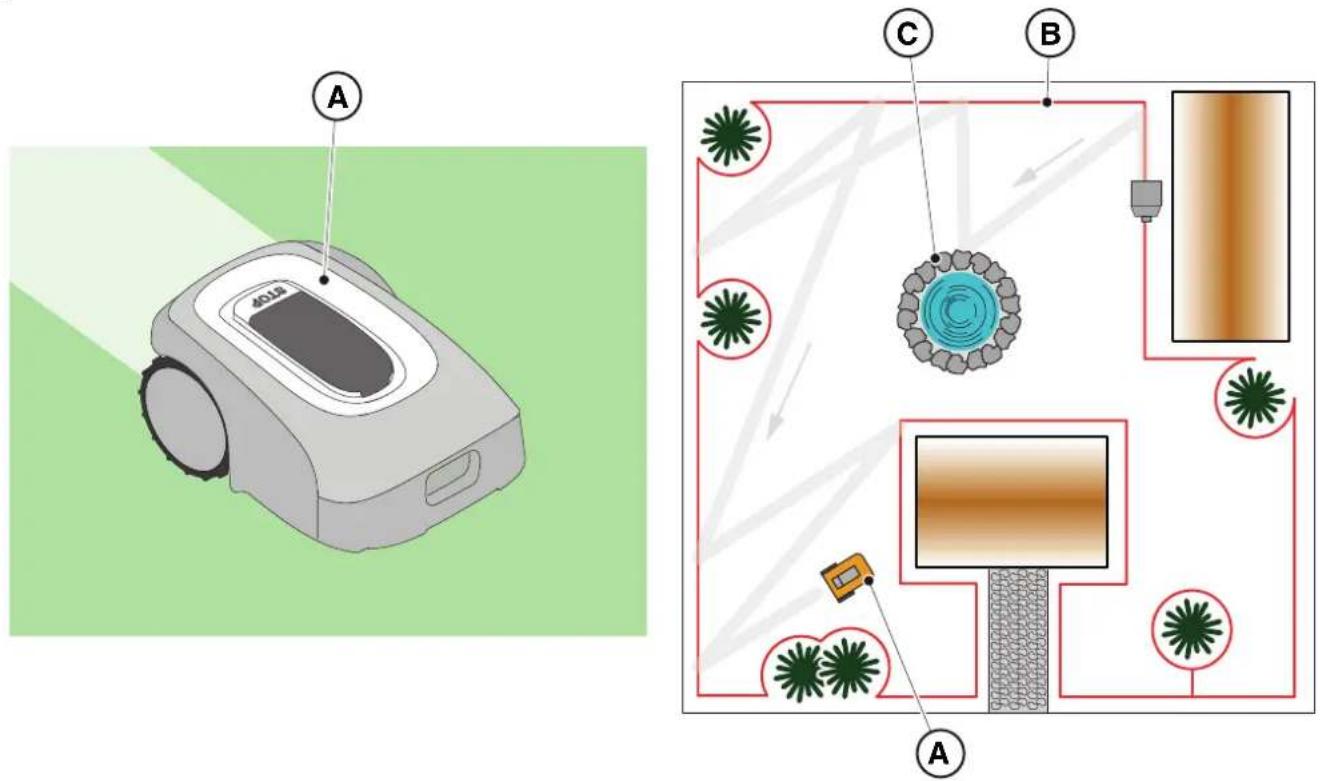

O robot corta-relva (A) foi projetado e fabricado para cortar automaticamente a relva de jardins em qualquer hora do dia e da noite. Em função das várias características da superfície a ser cortada, o robot corta-relva pode ser programado de forma a trabalhar em mais zonas delimitadas pelo cabo perimetral. Na fase de trabalho, o robot corta-relva efetua o corte da relva da área delimitada pelo cabo perimetral (B). Quando o robot corta-relva detectar o cabo perimetral (B) ou encontrar um obstáculo (C) muda o percurso de maneira casual. Segundo o princípio de funcionamento random, o robot corta-relva efetua o corte automático e completo do relvado delimitado. Qualquer outro uso pode ser perigoso e causar danos a pessoas e/ou coisas. O uso indevido inclui (mas não está limitado a): transportar pessoas, crianças ou animais na máquina; ser transportado pela máquina; usar a máquina para rebocar ou empurrar cargas; usar a máquina para cortar vegetação não gramínea.

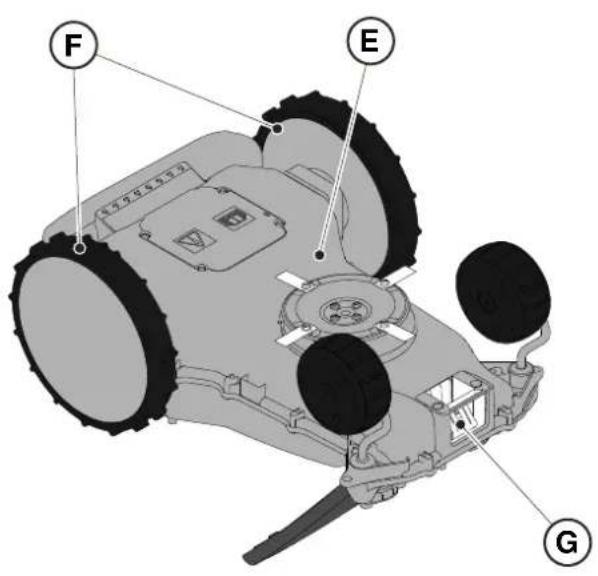

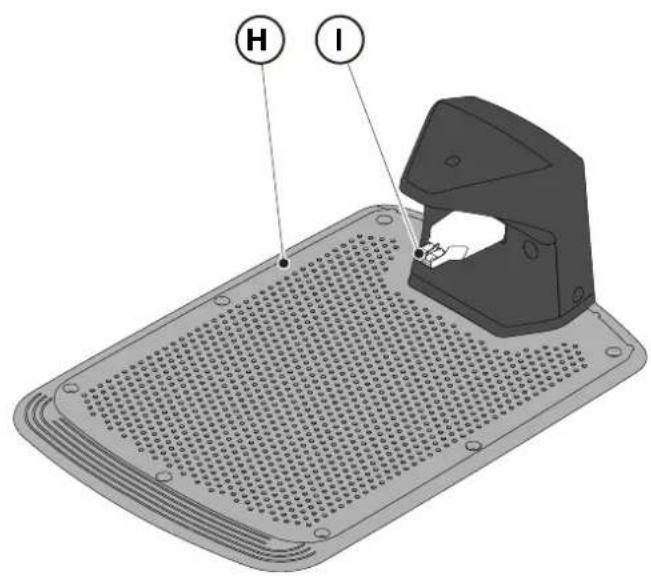

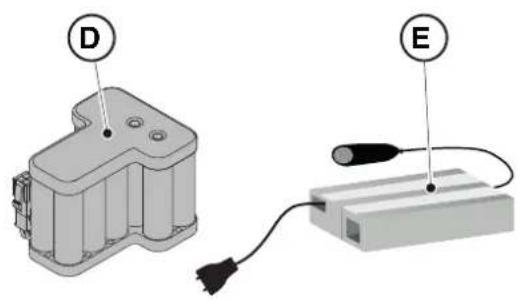

(A) Robot corta-relva (B) Base de recarga (C) Kit de arranque (D) Bateria (dentro do robot corta-relva) (E) Alimentador da base de recarga (C1) Manual de instruções (C2) Parafusos de xação da base de recarga (C3) Blister com lâminas e parafusos de xação (C4) Conectores para base de recarga (C5) Etiqueta App Lock (C6) Junção para cabo perimetral (C7) Chave de segurança

Kitdeinstalação(opcionalparaStig600eStig1200) (F) Borda perimetral (G) Pinos de xação cabo perimetral (H) Junção para cabo perimetral (I) Conectores para base de recarga Veja Cap. 9 “Acessórios” 3.3. REMOÇÃODAEMBALAGEM A seguir, serão indicadas todas as passagens para efetuar a remoção correta da embalagem

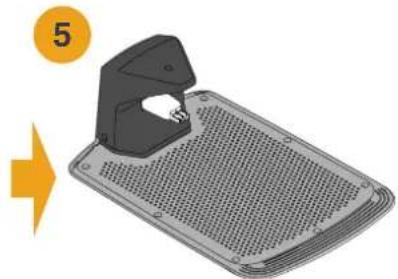

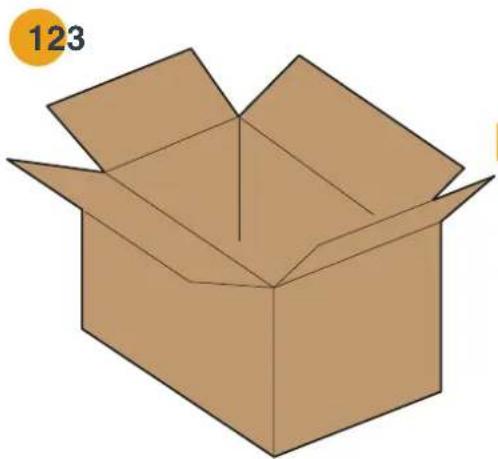

1. Abra a caixa do robot corta-relva.

2. Retire a caixa do “Kit de arranque”;

3. Retire o papelão superior de contenção;

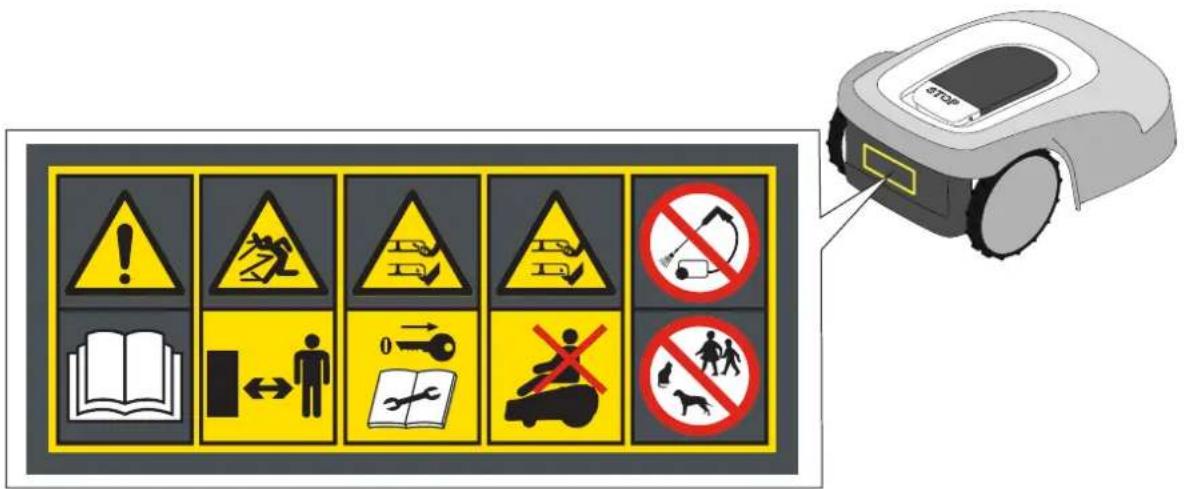

3.4. SÍMBOLOSEPLACAS A seguir, serão indicados todos os símbolos presentes no robot corta-relva: ATENÇÃO: Leiaasinstruçõesparaoutilizadorantesdeusaroproduto. ATENÇÃO: Perigodearremessosdeobjetoscontraocorpo. Manter-seaumadistânciadesegurançadamáquinaduranteofuncionamento.

ATENÇÃO: Nãointroduzamãosoupésdentrodoalojamentododispositivodecorte. Removaodispositivodedesabilitaçãoantesdeintervirnamáquinaouantesde levantá-la. ATENÇÃO: Nãointroduzamãosoupésdentrodoalojamentododispositivodecorte. Nãosubanamáquina. PROIBIÇÃO: Nãoutilizelimpadoresdealtapressãonamáquinaparalimpá-laoulavá-la. PROIBIÇÃO: Certique-sedequenãohajapessoaspresentes(principalmentecrianças,idososou pessoascomdeciênciafísica)eanimaisdomésticosnaáreadetrabalhoduranteo funcionamentodamáquina. Mantenhaascrianças,osanimaisdomésticoseasoutraspessoasaumadistânciade segurançaquandoamáquinaestiverafuncionar.13PT

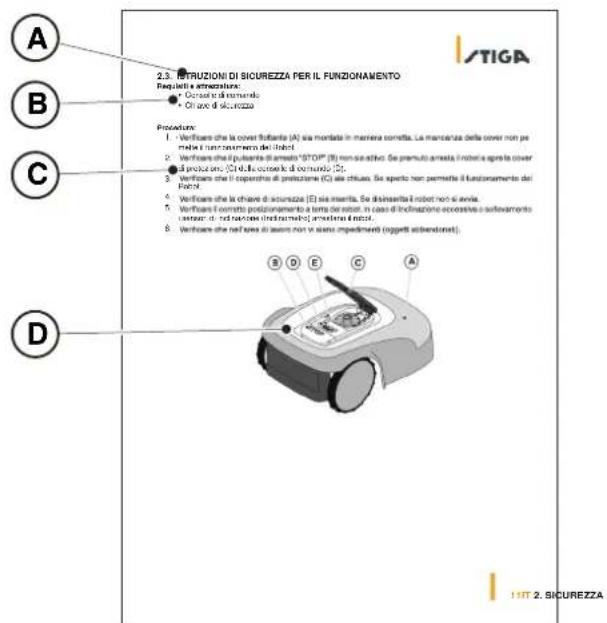

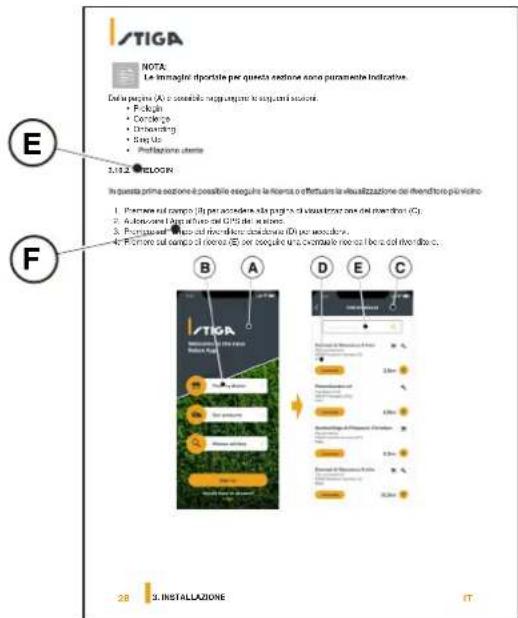

3.5. INSTRUÇÕESGERAISDELEITURADOMANUAL A seguir, serão descritos os critérios seguidos para redação do presente documento.

1. Título do argumento (A)

2. Requisitos e equipamentos para a execução do procedimento (B)

3. Descrição do procedimento (C)

4. Imagens descritivos do procedimento (D)

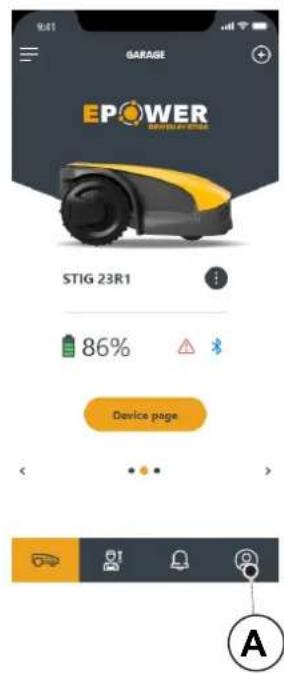

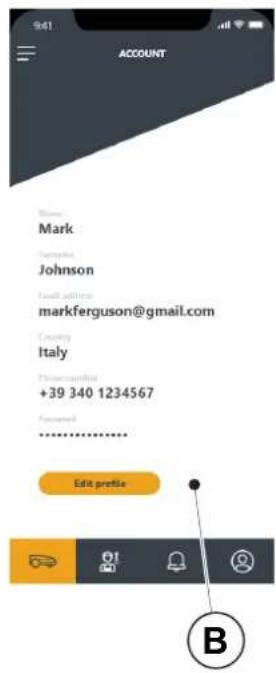

5. Título de seção App (E)

6. Procedimento de navegação App (F)

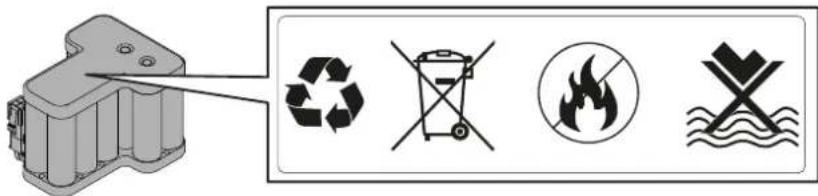

A seguir, serão indicados todos os símbolos presentes na bateria: ATENÇÃO: Leiaasinstruçõesparaoutilizadorantesdeusaroproduto. Nãoelimineabateriacomonormalresíduodoméstico. Elimineabaterianocentrosespecícosderecolhaautorizados. Nãojogueabaterianofogoenãoexponhaamesmaafontesdecalor. Nãomergulheabaterianaáguaenãoaexponhaàhumidade. 11IT 2. SICUREZZA 2.3. ISTRUZIONI DI SICUREZZA PER IL FUNZIONAMENTORequisiti e attrezzatura:• Consolle di comando• Chiave di sicurezzaProcedura:1. -mette il funzionamento del Robot. di protezione (C) della consolle di comando (D). Robot.

4.1. INFORMAÇÕESGERAISPARAAINSTALAÇÃO

ADVERTÊNCIA: Nãoaltere,nãoadultere,nãoesquive,nãoelimineosdispositivosdesegurança instalados. NOTA: Para obter mais informações sobre a instalação do produto, entre em contacto com um revendedor STIGA.

4.2. COMPONENTES PARA A INSTALAÇÃO

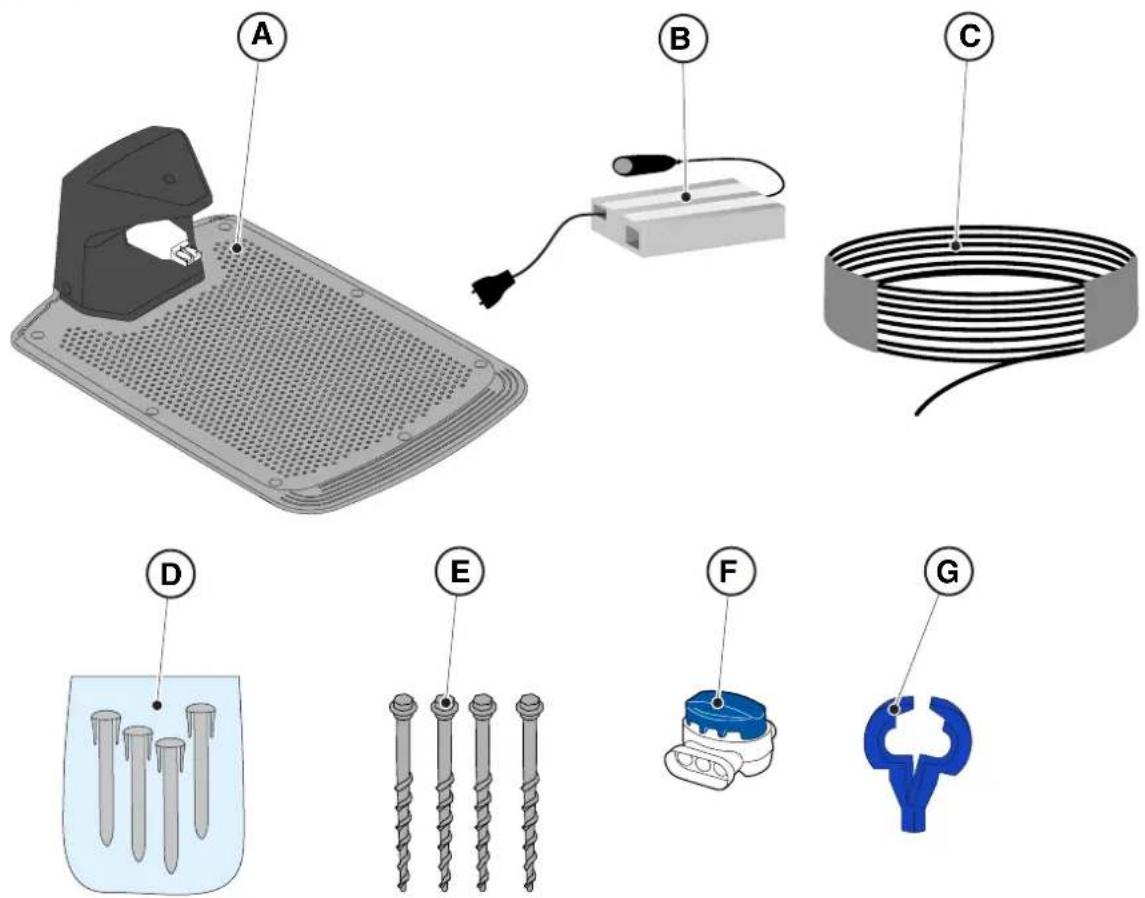

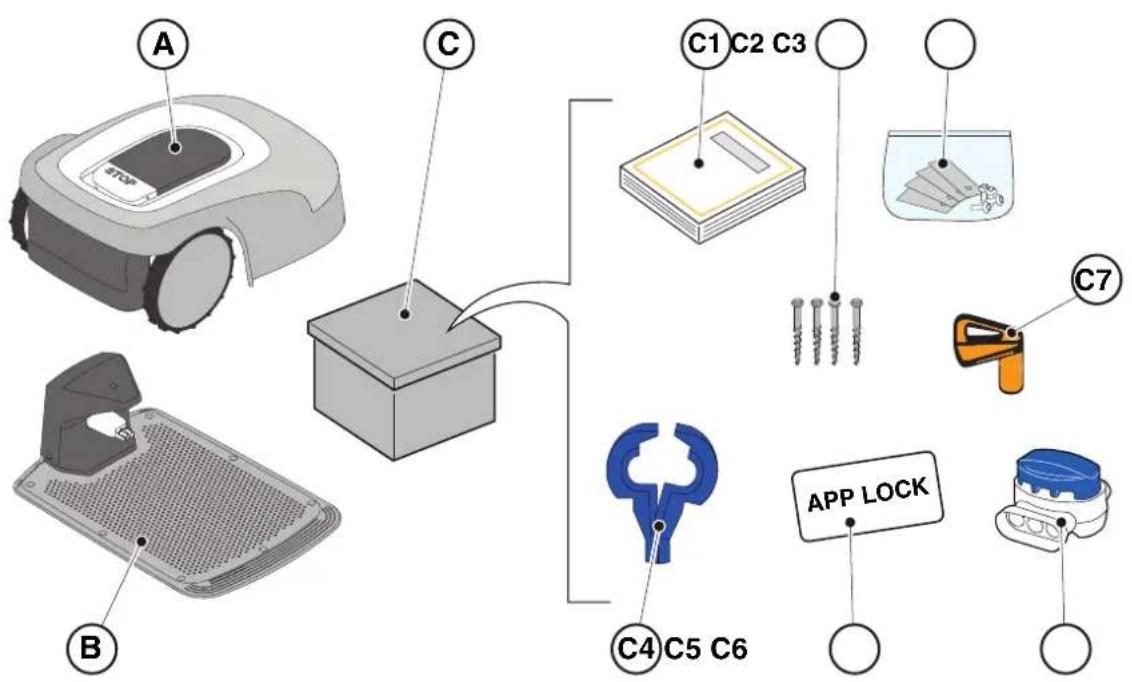

(A) Base de recarga (B) Alimentador (C) Cabo perimetral (presente no Kit instalação) (D) Pinos de xação cabo perimetral (presente no Kit instalação) (E) Parafusos de xação da base de recarga (F) Junção para cabo perimetral (presente no Kit instalação) (G) Conectores para a base de recarga (presente no Kit de instalação) Veja Cap. 9 “Acessórios”

4.3. VERIFICAÇÃO DOS REQUISITOS PARA A INSTALAÇÃO A seguir, será indicado como veri car os requisitos necessários e preparar o jardim antes de prosseguir com a instalação.

4.3.1. VERIFICAÇÃODOJARDIM:

Faça uma visita de toda a área para uma correta detecção do estado do jardim dos obstáculos e da zonas a serem excluídas.

Veri que que o relvado a cortar esteja uniforme e sem buracos, pedras ou outros obstáculos, efetue as oportunas obras de limpeza. NOTA: Nivele o terreno para que não se formem poças após a chuva. NOTA: Na primeira instalação, a altura inicial da relva deve estar incluída no intervalo operacional do robot corta-relva: 20-60 mm. Se necessário, prepare o jardim usando um corta- relva tradicional.

4.3.2. VERIFICAÇÕESPARAAINSTALAÇÃODABASEDERECARGAEDOALIMENTADOR

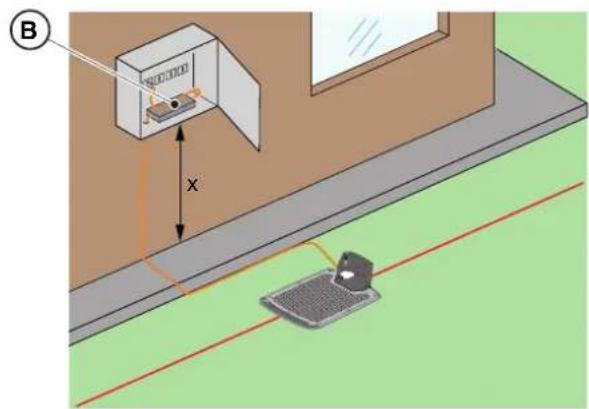

PERIGOELÉTRICO: Paraefetuaraligaçãoelétrica,é necessárioquepróximoàáreade instalaçãotenhasidocolocadauma tomadadeforça.Veriquequea ligaçãoàrededealimentaçãoseja conformeàsleisvigentesemmatéria nopaísondeéutilizado. PERIGOELÉTRICO: Nãoligueoalimentadorauma tomadaelétricaseachaouocabo estiveremdanicados. Nãoligueoutoquenumcabo danicadoantesdeesteser desligadodaalimentação. Umcabodanicadooupode provocarocontatocompartessob tensão. PERIGOELÉTRICO: Ocircuitofornecidodeveser protegidoporuminterruptor diferencial(RCD)comumacorrente deativaçãonãosuperiora30mA. Procedimento:

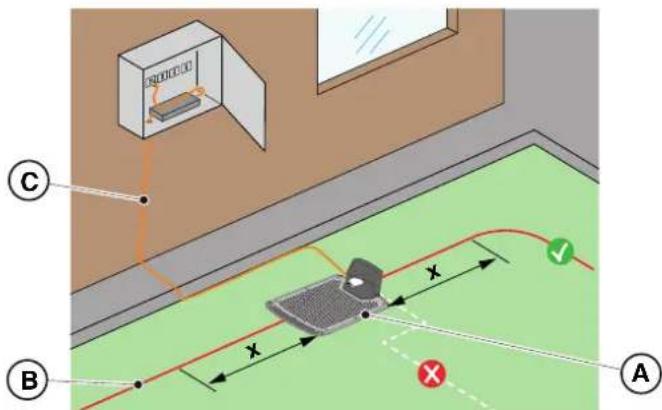

1. Prepare na borda do relvado uma zona plana para o posicionamento da base de recarga (A),

preferencialmente na maior parte de jardim e na proximidade de uma tomada elétrica.

2. Certi que-se de que haja espaço su ciente para instalar a base de recarga num traço retilíneo do cabo

perimetral (B), de maneira que a distância da base de eventuais curvas é de pelo menos X = 200 cm, o terreno deve ser perfeitamente plano e compacto de maneira tal para evitar a deformação da superfície da base de recarga.

ATENÇÃO: Aexcessivaaproximaçãoentreduasbasesderecargapodeprovocar interferências(VejaPar.4.7.14)

4. Preparar a zona de instalação do alimentador (B) de maneira que nenhuma condição atmosférica

se encontrar em condições de imersão em água. NOTA: É preferível e recomendado instalar o alimentador (B) num compartimento fechado e protegido de agentes atmosféricos que não possa ser facilmente alcançado por pessoas não autorizadas como crianças (X > de 160 cm). ATENÇÃO: Ocabodealimentação(C),oalimentador,ocabodeextensãoequaisquer outroscaboselétricosnãopertencentesaoprodutodevempermanecerforada áreadecorteparamantê-loslongedepartesmóveisperigosaseevitardanos aoscabosquepossamlevaraocontactocompartesenergizadas.

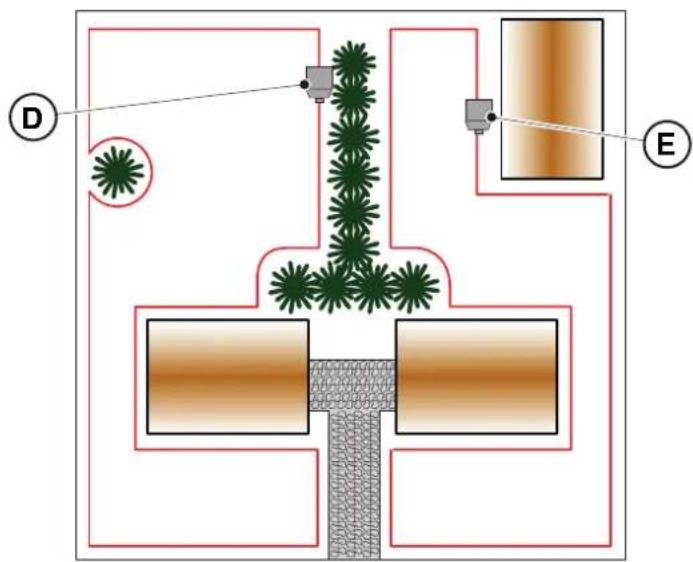

3. Certi que-se de que a zona escolhida para a instalação da base de recarga (D) seja de pelo menos

uma distância de 400 cm da base de recarga (E) de um eventual segundo robot corta-relva.

4. INSTALAÇÃO4.3.3. PRINCIPAISVERIFICAÇÕESPARAAINSTALAÇÃODOCABOPERIMETRAL

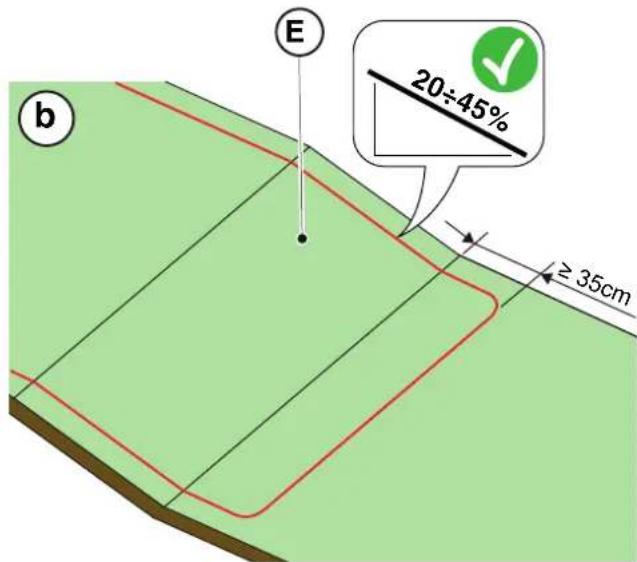

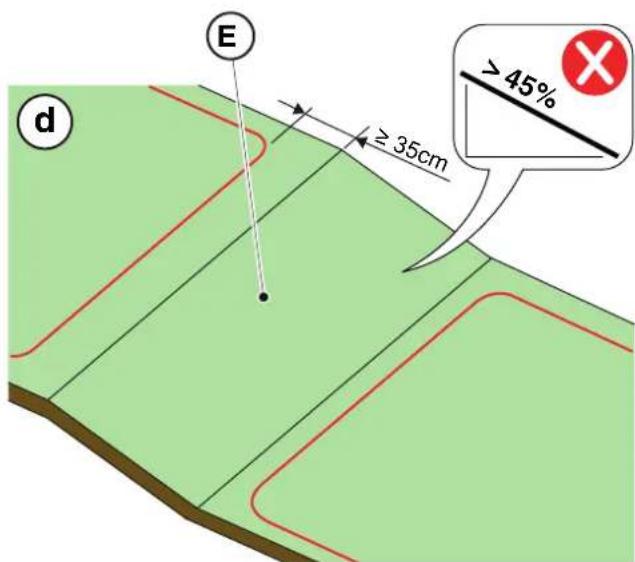

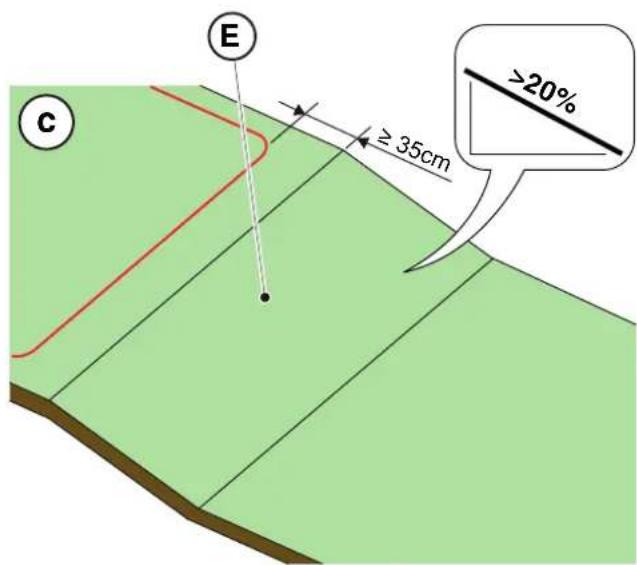

1. Veri que se o declive máximo da área de trabalho seja inferior ou igual a 45% (E) e respeite as

regras indicadas nas imagens abaixo:a) se o declive for de ≤ 20% o cabo perimetral pode ser instalado na mesma de acordo com a gura; b) se o declive for de >20% e ≤ 45%, a instalação deve incluir a zona em declive respeitando a distância indicada na gura; c) se o declive for de >20% e a área em declive não zer parte da parte de jardim a ser cortado, é necessário respeitar a distância indicada na gura;d) se o declive for de >45%, é necessário excluir a área em declive respeitando a distância indicada na gura.0÷20%

ATENÇÃO: Orobotpodecortarsuperfíciescomdeclivemáximode45%. Emcasodeinobservânciadasinstruções,orobôpodederraparesair daáreadetrabalho ATENÇÃO: Asáreasqueapresentamdeclivessuperioresaosadmitidosnãopodem sercortadascomorobot.Posicioneentãoocaboperimetralantesdodeclive, excluindodocorteaquelazonaderelvado.

2. Veri que toda a superfície de trabalho: avaliar os obstáculos e as zonas a serem excluídas da área

de trabalho (F), que deverão ser delimitadas com o cabo perimetral (G). FG19PT

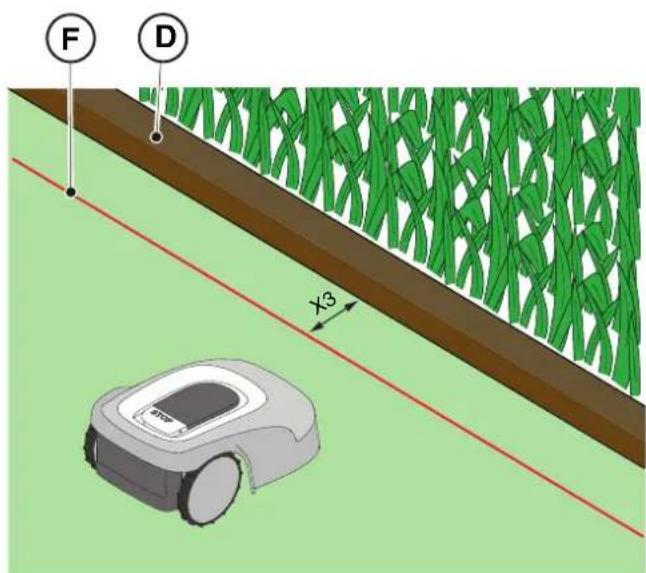

3. Se for presente um obstáculo, por exemplo uma fossa (D), uma pare ou um muro (E), arrumar o

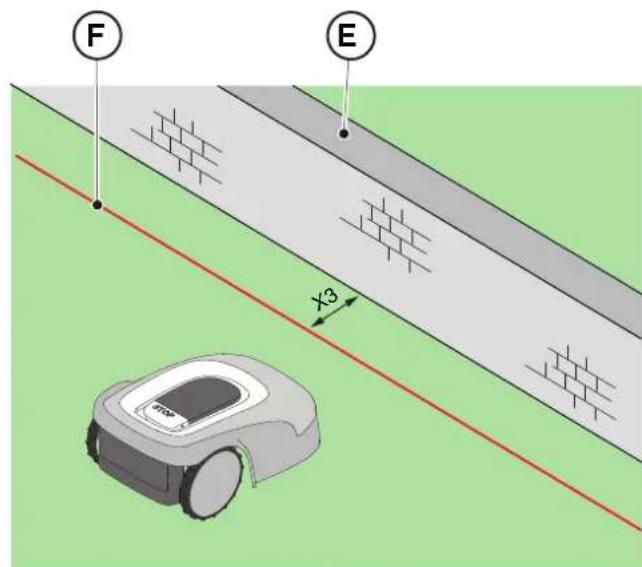

cabo perimetral (F) a pelo menos X3 = 35 cm do obstáculo.

4.4. CRITÉRIOSPARAAINSTALAÇÃODOCABOPERIMETRAL

4.4.1. POSICIONAMENTODOCABOPERIMETRALProcedimento:

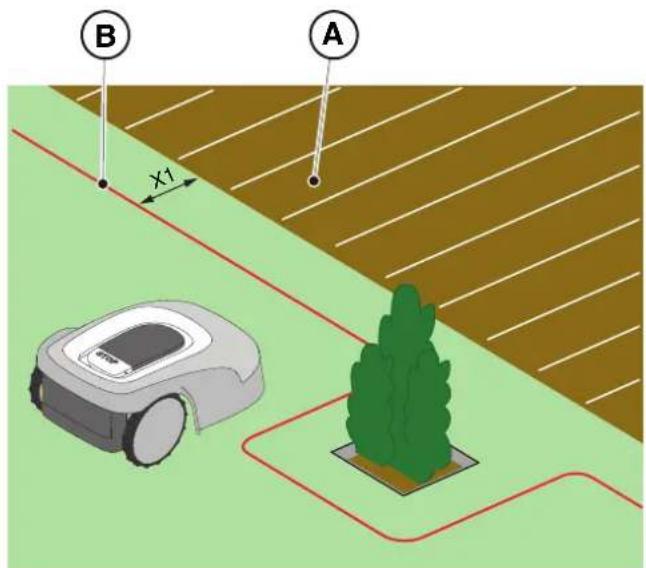

1. Em caso de presença de uma pavimentação ou de uma calçada (A) no mesmo nível do relvado,

arrumar o cabo perimetral (B) a X1 = 5 cm da borda da pavimentação.

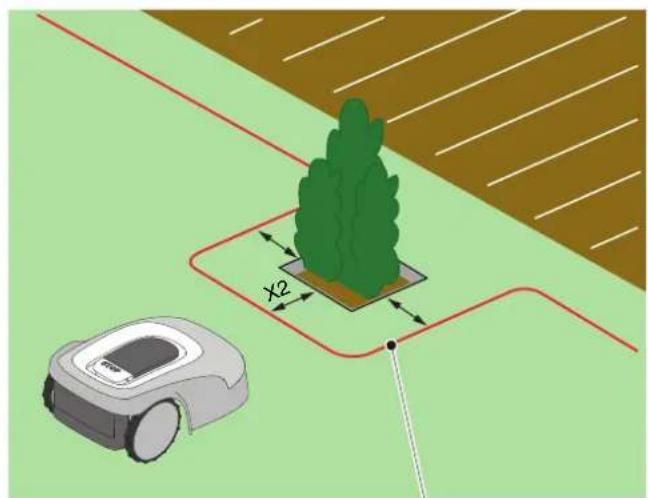

2. Na proximidade de um canteiro de ores a nível, um bueiro metálico, uma superfície para duche ou

cabos elétricos, arrumar o cabo perimetral (C) de pelo menos X2 = 30 cm de distância.

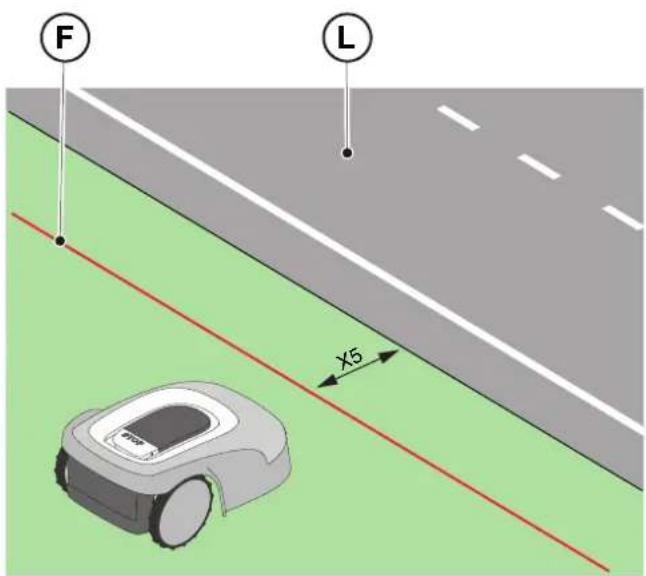

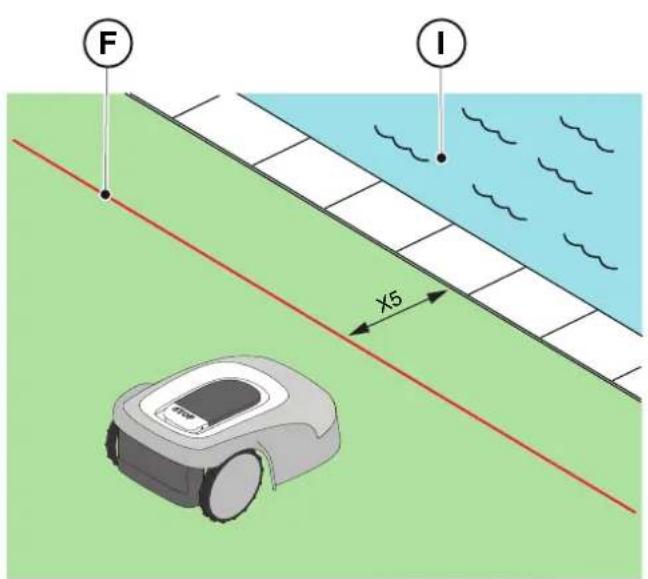

5. Se estiver presente uma piscina ou um lago com borda in nita (I), ruas públicas não protegidas (L),

arrumar o cabo perimetral (F) de pelo menos X5 = 90 cm.

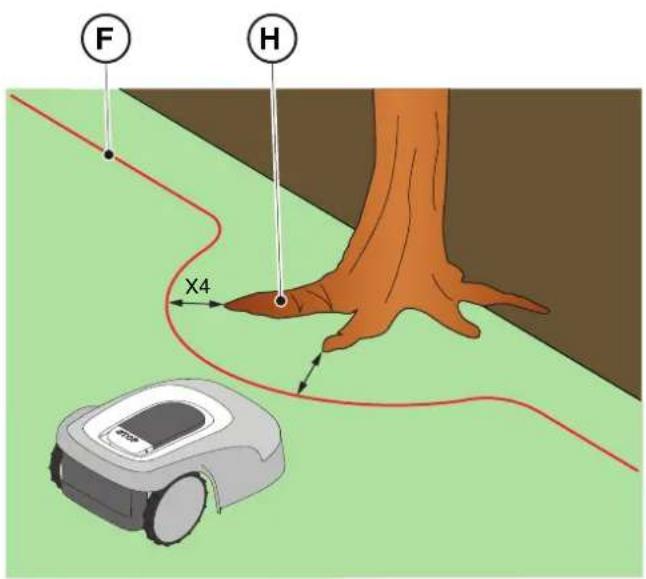

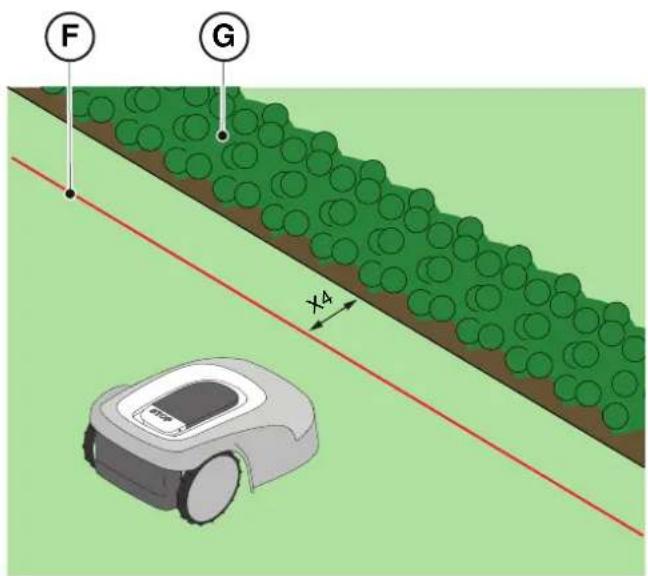

4. Se estiver presente uma sebe (G) ou uma planta com raízes salientes (H), arrumar o cabo

perimetral (F) de pelo menos X4 = 30 cm.

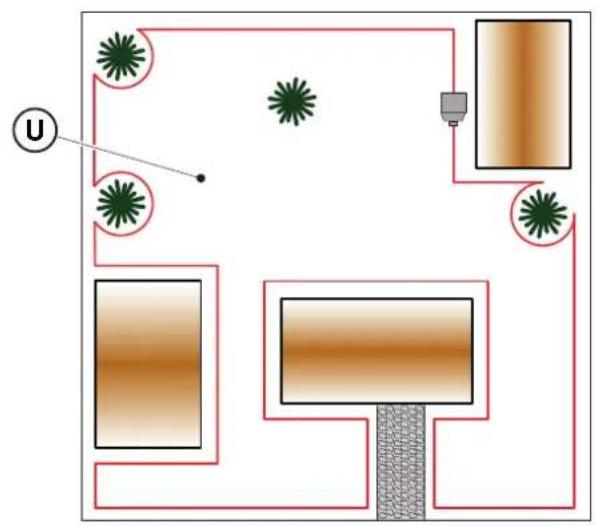

1. Se a passagem mínima entre duas diversas seções do cabo perimetral for de X ≥ 70 cm, o

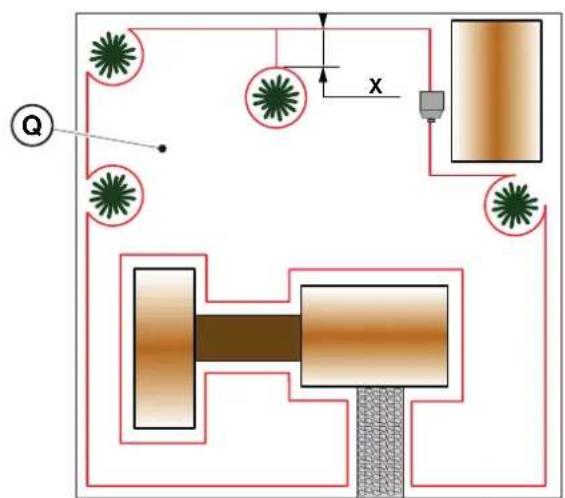

obstáculo pode ser delimitado como indicado na gura (Q), sobrepondo as seções do cabo de envio e de retorno sem cruzá-los (R).

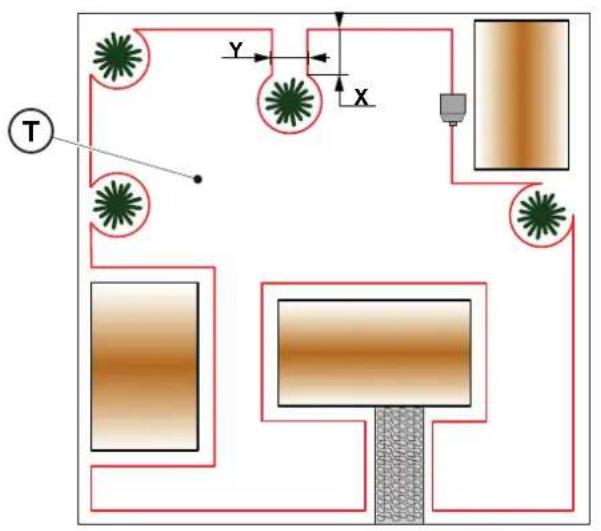

2. Para delimitar o obstáculo (S):

Posicione o cabo perimetral até o obstáculo e contorná-lo;

Deixe o cabo ao longo do percurso anterior, sobrepondo embaixo do mesmo um prego, sem criar cruzamentos (R).

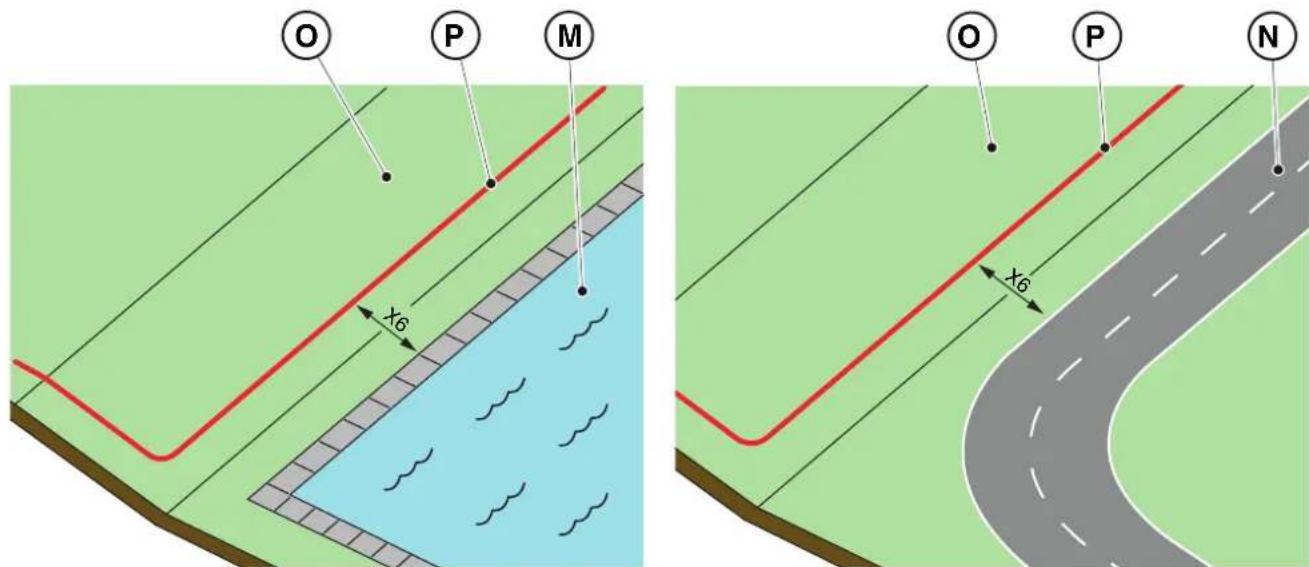

6. Se estiver presente uma piscina (M) ou uma rua (N) no término de uma descida (O), arrume o cabo

NOTA: Para o funcionamento correto do robot corta-relva, o comprimento mínimo do cabo perimetral sobreposto (R) deve ser de X = 70 cm.

3. Se a passagem mínima entre duas diversas seções do cabo perimetral for de X <70 cm, o

obstáculo pode ser delimitado distanciando as duas seções do cabo de envio e de retorno de uma quota Y ≥30 cm como indicado na gura (T), ou, se o obstáculo for su cientemente robusto, pode ser deixado não protegido como indicado na gura (U).

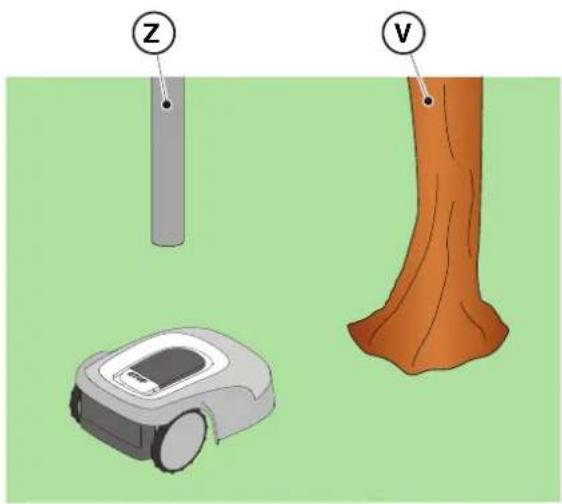

4. Em geral, recomenda-se delimitar os obstáculos, todavia caso estejam presentes obstáculos

localizados que resistam as colisões, por exembplo árvores sem raízes salientes (V) ou postes (Z), é possível não delimitá-los.

1. Em caso de corredores, a distância entre duas diversas seções do cabo perimetral deve ser de

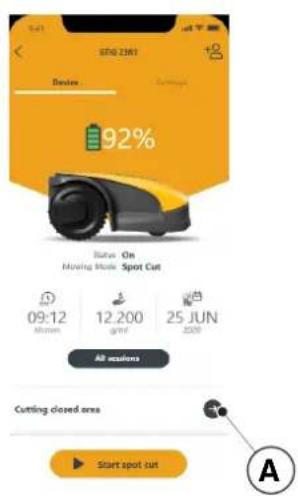

2. Em caso de passagem entre duas diversas seções de cabo Z <70 cm, a zona (A) deve ser

considerada “Área Fechada” e não pode ser alcançada pelo robot corta-relva de maneira automática. NOTA: Para a programação do robot corta-relva relativa à conguração do jardim com “Área Fechada”, veja o procedimento em Par. 4.7.5 “Closed Area”.

4.5. INSTALAÇÃO DOS COMPONENTES

PERIGOELÉTRICO: Utilizeapenascarregador debateriaealimentador fornecidospelofabricante. Ousonãoapropriadopode provocarchoqueselétricose/ou aquecimentoexcessivo. ADVERTÊNCIA: Ocircuitofornecidodeveser protegidoporuminterruptor diferencial(RCD)comuma correntedeativaçãonão superiora30mA. PERIGOELÉTRICO: Paraefetuaraligaçãoelétrica, énecessárioquepróximoà áreadeinstalaçãotenhasido colocadaumatomadadeforça. Veriquequealigaçãoàrede dealimentaçãosejaconforme àsleisvigentesemmatériano paísondeéutilizado. PERIGOELÉTRICO: Conectaralimentaçãoelétrica somenteaotérminodetodas asoperaçõesdeinstalação. Senecessário,durante ainstalação,desativea alimentaçãoelétrica.

POSICIONAMENTO COM PINOS

ADVERTÊNCIA: Perigodecortedasmãos. ADVERTÊNCIA: Perigodeentradadepóentrem nosolhos. Requisitoseobrigações:

Pinos de xação • Óculos

Junção para cabo perimetral • Tesoura de eletricista

Pinça OBRIGAÇÃODEUSARLUVAS: Useluvasdeproteçãopara evitarperigosdecortenas mãos. OBRIGAÇÃODEUSAR ÓCULOS: Useóculosdeproteçãopara evitarperigosdeentradadepó nosolhos. Procedimento:

1. Posicione o cabo perimetral (A) começando pela zona de instalação da base de recarga.

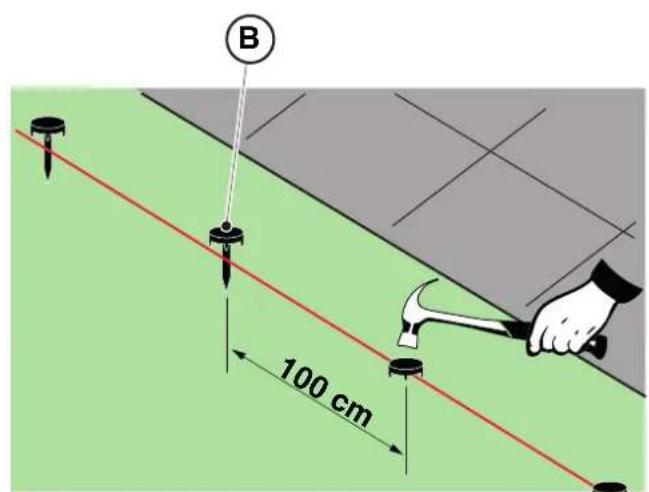

2. Posicione o cabo por todo o percurso, xando-o com os pinos especí cos (B) distanciados a cerca

de 100 cm, e respeitando os requisitos de instalação (Vja Par. 4.3 e Par. 4.4).

3. Deixe 2 m de cabo de sobr para cortá-lo sucessivamente de acordo com a medida necessária na

fase nal de ligação. NOTA: Nos trechos não retilíneos, preste atenção para que o cabo (A) não que torcido. Posicione o cabo de maneira tal para formar uma curva regular, com um raio de cerca de 20 cm. NOTA: O cabo perimetral utilizado para a instalação deve ter um comprimento de pelo menos 40 m. Caso o comprimento do cabo seja inferior, é necessário instalar o resistor para pequenos perímetros. (Veja par. 4.5.4. e Cap. 9 “Acessórios”). ATENÇÃO: Certique-sedequeocaboestejaemcontatocomterrenoportodopercurso paraevitarqueorobotcorta-relvapossadanicá-lo. R=20 cm

ADVERTÊNCIA: Perigodecortedasmãos. ADVERTÊNCIA: Perigodeentradadepóentrem nosolhos. Requisitoseobrigações:

Junção para cabo perimetral • Luvas

Tesoura de eletricista • Óculos

Pinça OBRIGAÇÃODEUSARLUVAS: Useluvasdeproteçãopara evitarperigosdecortenas mãos. OBRIGAÇÃODEUSAR ÓCULOS: Useóculosdeproteçãopara evitarperigosdeentradadepó nosolhos. Durante a utilização do cabo ou em caso de ruptura acidental, pode ser necessário efetuar algumas funções. Procedimento:

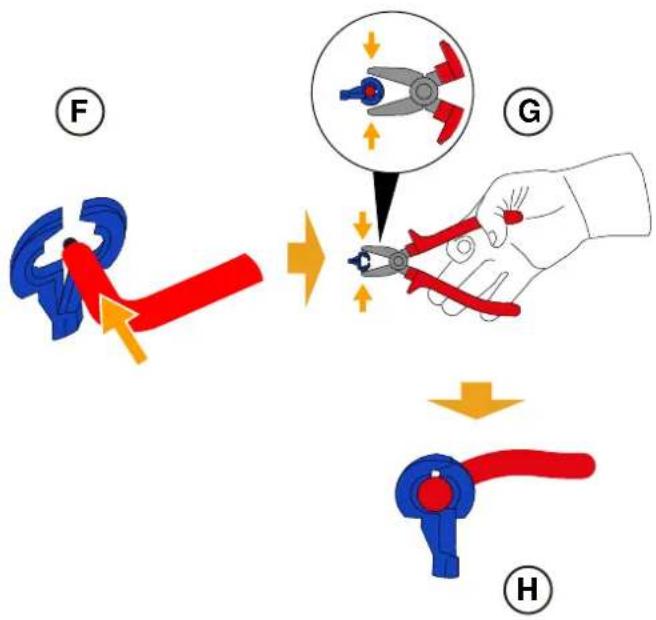

1. Desconecte a base de recarga da alimentação elétrica.

2. Coloque o cabo perimetral de acordo com a posição (A).

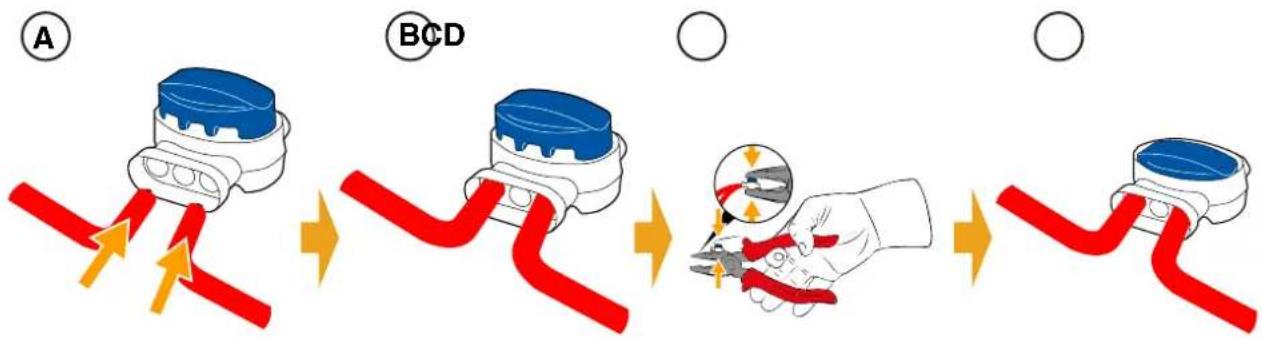

3. Insira as extremidades do cabo na junção, de acordo com a posição (B).

4. Pressione até o fundo a tecla no lado superior da junção utilizando um par de pinças, de acordo

5. O cabo perimetral foi instalado corretamente na junção (D).

PROIBIÇÃO: Nãoutilizetasisolantesoujunçõesdequalqueroutrotipoquenãogarantam umcoretoisolamento(terminaisdecabo,bornes,etc.).Ahumidadedoterreno provocaaoxidaçãoeainterrupçãodocaboperimetral.

POSICIONAMENTO ATRAVÉS DE ENTERRO

(SOMENTEPODESEREFETUADOPELOREVENDEDORAUTORIZADO) Atribuindo o trabalho a um revendedor STIGA, o cabo perimetral pode ser instalado através de uma máquina especíca que enterra o, sem usar pinos.

ADVERTÊNCIA: Perigodecortedasmãos. ADVERTÊNCIA: Perigodeentrada depóentremnos olhos. PERIGOELÉTRICO: Conectaralimentaçãoelétricasomente aotérminodetodasasoperaçõesde instalação.Senecessário,durantea instalação,desativeaalimentaçãoelétrica. Requisitoseobrigações:

Alimentador • Pinos de xação

Óculos OBRIGAÇÃODEUSARLUVAS: Useluvasdeproteçãopara evitarperigosdecortenas mãos. OBRIGAÇÃODEUSAR ÓCULOS: Useóculosdeproteçãopara evitarperigosdeentradadepó nosolhos. A base de recarga pode ser instalada:

axialmente ao cabo perimetral, ao qual o robot pode aceder navegando sobre o cabo perimetral em sentido horário. Procedimento:

1. Veri car os requisitos para instalação como indicado no Par. 4.3.

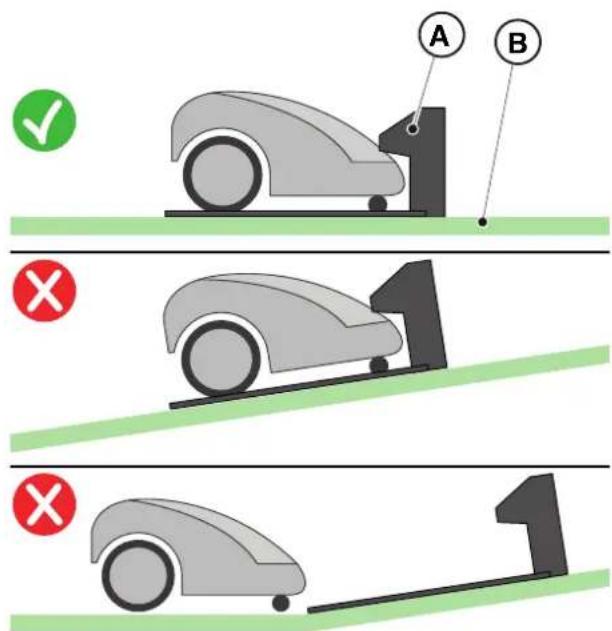

2. Se necessário, prepare o terreno para que a superfície da base de recarga (A) esteja no mesmo

nível do relvado (B). O terreno pode estar perfeitamente plana e compacto para evitar a formação da superfície da base de carga.

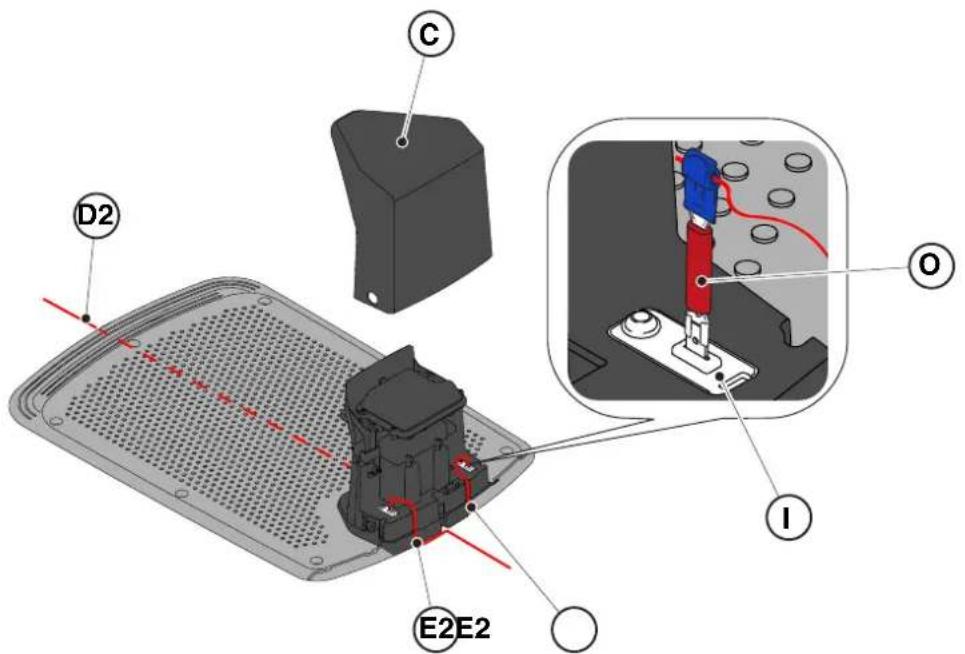

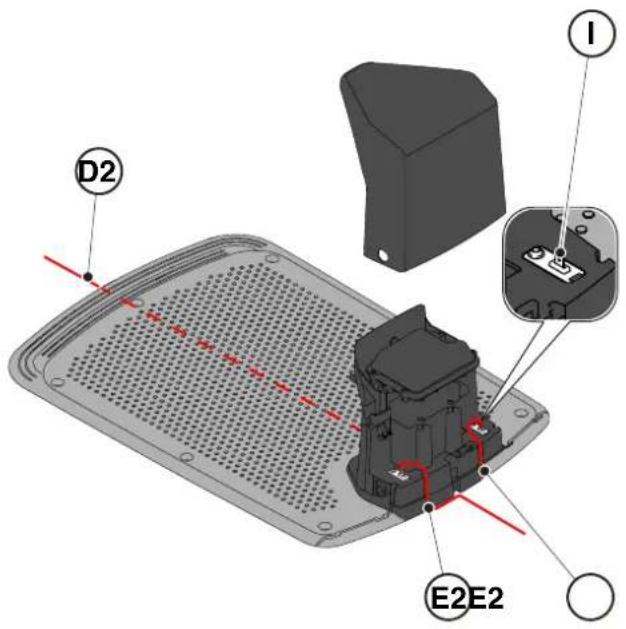

Axialmente ao cabo perimetral (D2), ao qual o robot pode aceder navegando sobre o cabo perimetral em sentido horário.

5. Insira as duas extremidades do cabo nas passagens apropriadas (E2)

6. Corte na medida exata as extremidades dos cabos.

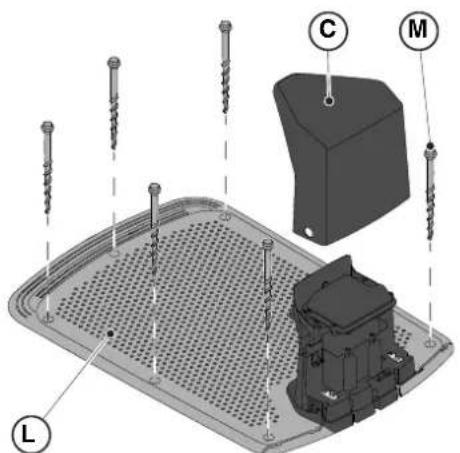

9. Fixe a base de recarga (L) ao terreno com os parafusos de xação (M).

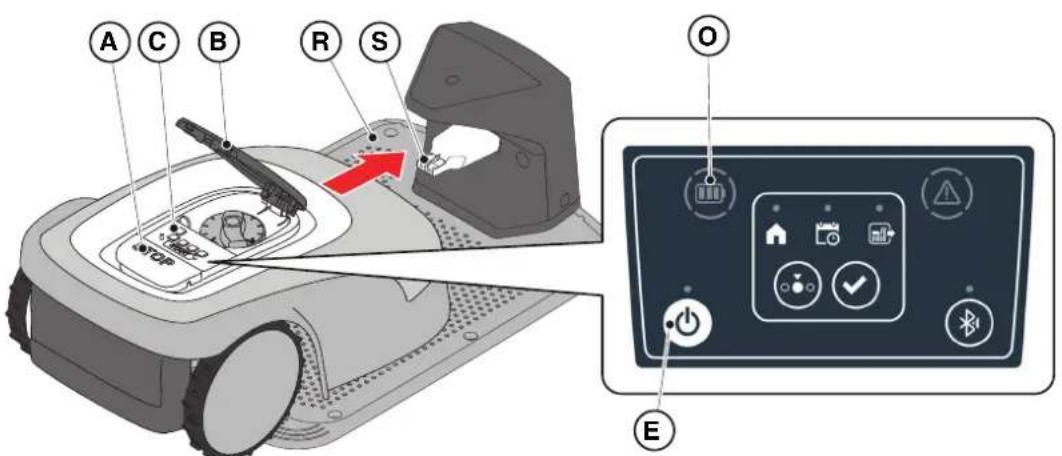

12. Verique se quando o robot corta-relva não estiver na base de recarga, o indicador luminoso da

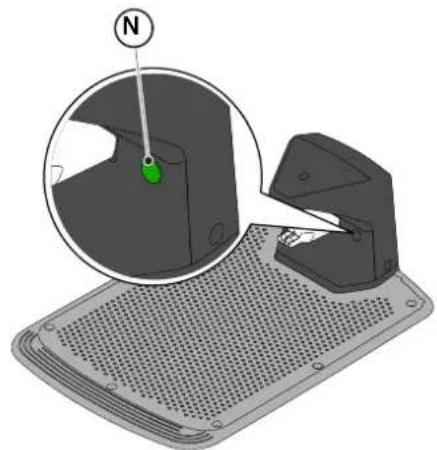

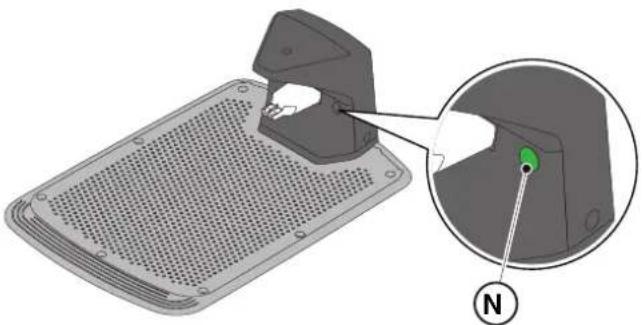

base de recarga (N) encontra-se aceso com uma luz xa (Veja Par. 5.4) ATENÇÃO: Ocabodealimentação,oalimentador,ocabodeextensãoequaisqueroutros caboselétricosnãopertencentesaoprodutodevempermanecerforadaárea decorteparamantê-loslongedepartesmóveisperigosaseevitardanosaos cabosquepossamlevaraocontactocompartesenergizadas. NOTA: Se necessário, é possível estender o cabo que alimenta a base de recarga usando os cabos de extensão. É permitido o uso de no máximo dois cabos de extensão de 5 metros (Veja Cap. 9 “Acessórios”).

4.5.4. INSTALAÇÃO DO RESISTOR PARA PEQUENOS PERÍMETROS

Requisitoseobrigações: O cabo perimetral utilizado para a instalação do robot corta-relva deve ter um comprimento de pelo menos 40 metros. Se o comprimento do cabo for menor, é necessário instalar o resistor (Veja Cap. 9 "Acessórios") em série com o cabo de perímetro. Procedimento: Depois de posicionar e xar corretamente a base de recarga (Veja par. 4.5.3), proceda da seguinte maneira:

1. Remova a tampa (C).

2. Corte na medida exata as extremidades dos cabos.

6. Conecte o outro cabo perimetral diretamente ao outro terminal da base de recarga.

Requisitoseobrigações:

NOTA: As baterias, na primeira recarga, devem permanecer em recarga por pelo menos 2 horas.

4.7. CONFIGURAÇÃODOPRODUTO Requisitoseobrigações: O funcionamento automático do robot corta-relva requer uma série de congurações que podem ser efetuadas através do dispositivo móvel (smartphone) iOS ou Android com a App “STIGA.GO” instalada. A app iOS pode ser descarregada da iOS App Store. A app Android pode ser descarregada da Google Play Store. A partir do aplicativo pode congurar as seguintes funções. Verique na tabela as funções disponíveis para o seu modelo:

Ligar, parar e forçar o retorno até a base de recarga do robot corta-relva.

Selecione a modalidade de Trabalho numa Área Fechada que não possa ser alcançada automaticamente pelo robot corta-relva.

Selecione a modalidade Trabalho Programado/Individual ciclo de corte.

Programe os Horários de Trabalho nos dias da semana.

Congure os Pontos de início do trabalho para uniformizar a cobertura do jardim.

Congure os dias da semana nos quais deve ser efetuado o corte da borda.

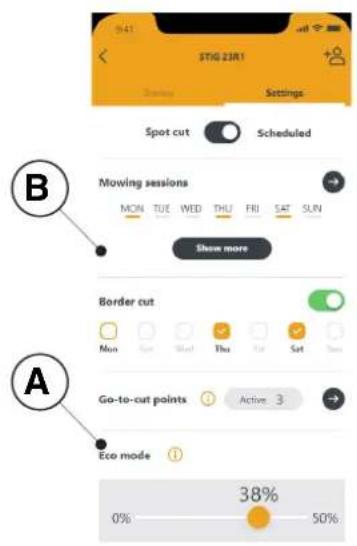

Habilitar uma modalidade Eco de baixo consumo energético.

Habilitar e congurar a sensibilidade do Sensor de Chuva.

Habilitar diversos utilizadores ao uso do robot corta-relva através da App.

Escolha e contate o próprio revendedor de referência. NOTA: As imagens indicadas para nesta secção são meramente indicativas e podem diferenciar com aquelas da app do produto. Stig300 Stig600 Stig1200 Border Cut Run Beside Wire Go-To Cut Points

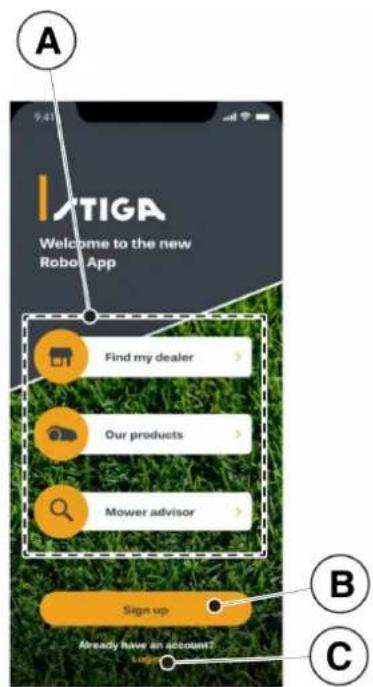

No primeiro acesso da app, é possível:

1. Aceder às páginas de informação concernentes aos

revendedores e aos produtos STIGA (A).

2. Efetue o primeiro registro (B).

3. Efetue o Logina para utilizadores já registados (C).

4.7.2. REGISTRAÇÃO(SIGNUP)

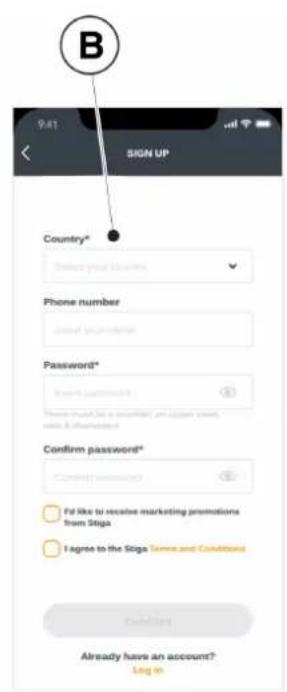

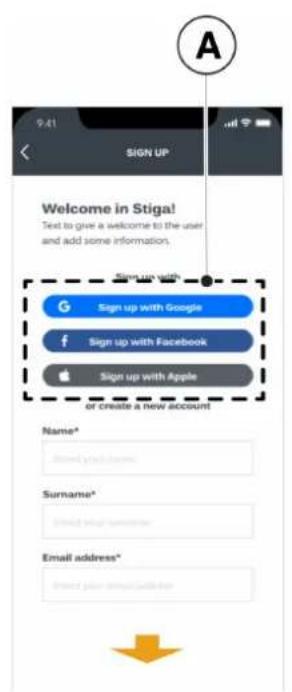

A seção “Sign Up” permite o registo do utilizador e habilita o acesso a todas as funções da app.

1. O utilizador pode efetuar o acesso através da própria conta Google, Facebook e Apple (A), ou criar

uma nova conta preenchendo os dados requeridos (B).

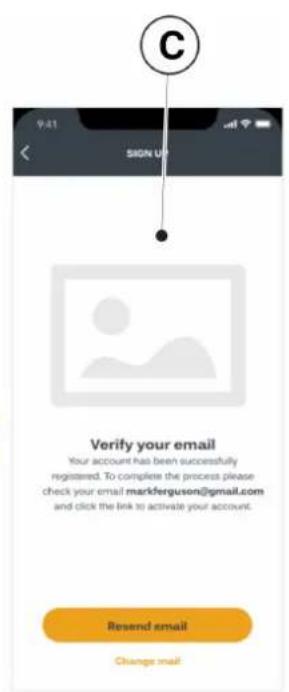

2. O procedimento de registro necessita de uma vericação através de e-mail (C).

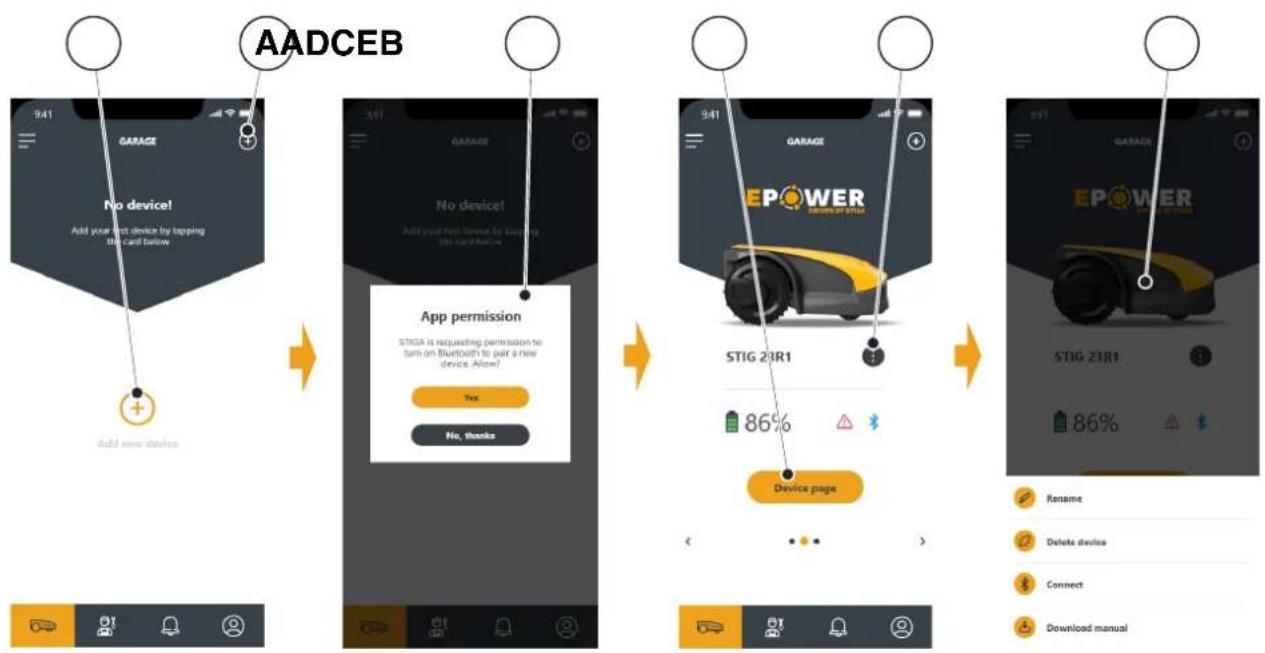

A seção “Pairing” permite associar o próprio dispositivo móvel ao robot corta-relva por meio de conexão bluetooth.

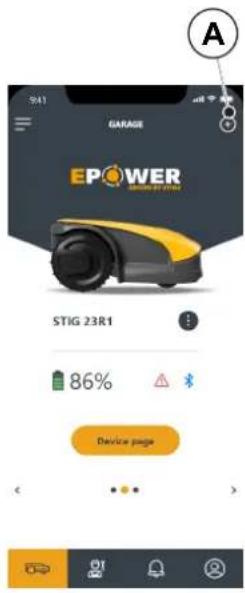

1. Pressione na tecla (A) para aceder às páginas de associação bluetooth.

2. Conrme para autorizar a associação através de bluetooth (B).

3. Siga o procedimento guiado para associar o produto.

4. Complete a associação, será visualizada a página principal do produto.

5. Pressione na tecla (C) para aceder à página do produto.

6. Pressione na tecla (D) para aceder à página menu (E), através da qual é possível renomear,

dissociar e conectar o robot corta-relva ou descarregar o manual de uso. NOTA: se o robot corta-relva não for detetado pelo dispositivo móvel, verique se o robot corta- relva não está associado com qualquer outro dispositivo (Veja Par. 5.3.5) AA DC EB33PT

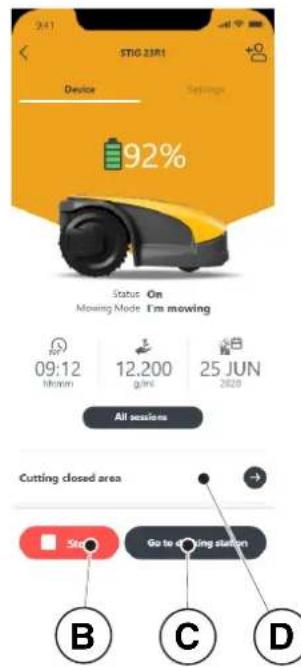

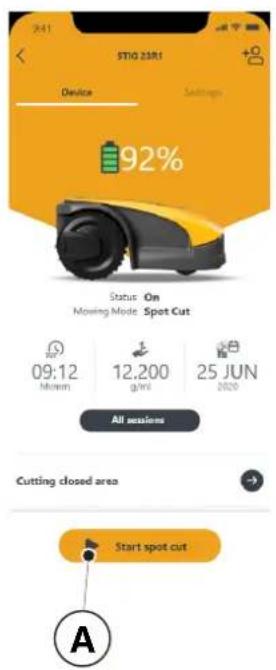

A seção “Device Page” permite ligar o robot corta- relva para iniciar o trabalho ou forçar o retorno do robot corta-relva até a base de recarga.

3. Pressione na tecla (C) para forçar o retorno

até a base do robot corta-relva.

4. Pressione no campo (D) para iniciar o

trabalho do robot corta-relva numa área que não possa ser alcançada de maneira autónoma. (Veja Par. 4.7.5)

NOTA: Verique a disponibilidade desta função no App STIGA.GO.

4.7.6. CONFIGURAÇÕES(SETTINGS)

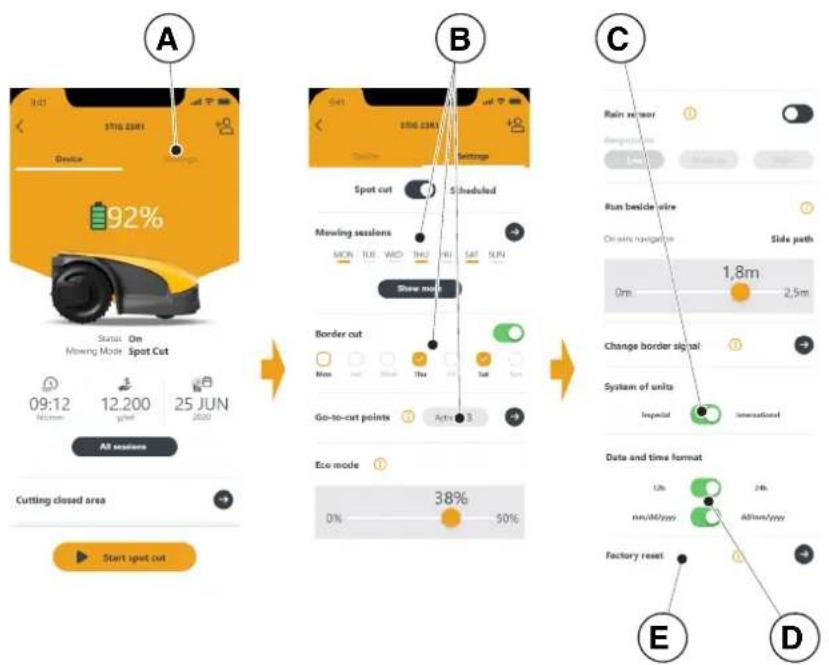

A seção “Settings” permite aceder à tela de congurações do robot corta-relva.

1. Pressione na tecla (A) para entrar na modalidade Settings.

2. Pressione na função (B) para efetuar a conguração.

através do menu da seção “Settings”, também é possível:

escolha a unidade de mensuração (C);

escolha o formato Data/hora (D);

resete o robot corta-relva às congurações de fábrica (E). A seção “Closed Area” permite iniciar o trabalho do robot corta-relva numa área fechada normalmente excluída da área de trabalho, porque não pode ser alcançada, mas delimitada pelo cabo perimetral. (Veja Par. 4.3).

1. Pressione na tecla (A) para escolher a modalidade “Área fechada”.

2. Posicione o robot corta-relva dentro da área fechada e siga o

procedimento guiado. NOTA: O utilizador pode escolher se fazer o robot corta-relva trabalhar por toda a duração da autonomia da bateria ou por um tempo inferior congurado. A34 PT

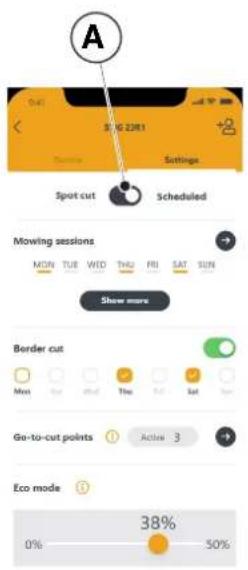

O seletor “Spot Cut/Scheduled” (A) permite ativar ou desativar o programa de trabalho programado. O número de horas semanais a ser programado é sugerido pela app, de acordo com as dimensões do jardim.

1. Se congurado em “Scheduled”, o robot corta-relva trabalha de acordo com

o programa de trabalho programado.

2. Se congurado em “Spot Cut” o robot corta-relva trabalho efetuanda um

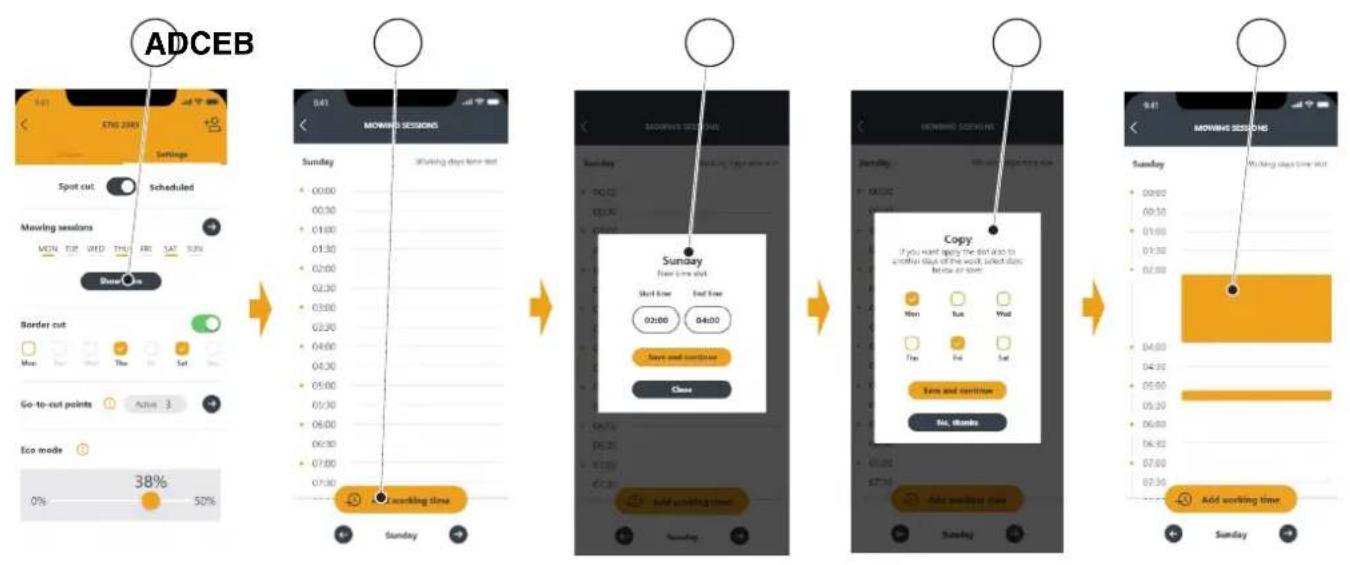

A seção “Mowing sessiones” permite programar o horário e os dias de trabalho do robot corta-relva. O número de horas semanais a ser programado é sugerido pela app, de acordo com as dimensões do jardim.

1. Pressione a tecla (A) para aceder ao menu conguração dos horários de trabalho e selecione um

2. Pressione a tecla (B) para acrescentar um novo programa de trabalho.

3. Insira os horários de início e término do trabalho (C) e salve.

4. O utilizador tem a possibilidade de aplicar o mesmo horário de trabalho a mais dias da semana (D).

5. O horário de trabalho será visualizado (E) dentro do dia no qual foi programado. Pressionando em

cada horário de trabalho, é possível que o mesmo seja copiado ou cancelado.

NOTA: Verique a disponibilidade desta função no App STIGA.GO. A secção “Go-To Cut Points” (A) permite congurar um ou mais pontos de início de trabalho do robot corta-relva, para melhorar a cobertura das diversas zonas do jardim (veja Par. 4.4). O número de pontos de início de trabalho que podem ser congurados depende do modelo do robot corta-relva. Os pontos de início do trabalho são denidos através dos seguintes parâmetros:

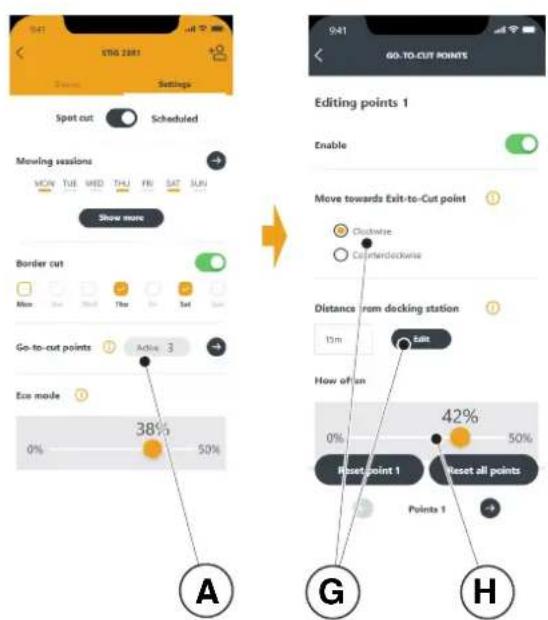

Distância do ponto de início do trabalho em relação à base de recarga mensurada ao longo do cabo perimetral (G).

Direção de alcance do ponto de trabalho (horário ou anti-horário) (G).

Frequência de alcance do ponto de trabalhos expressa em % do tempo de trabalho total programado (H).

NOTA: Verique a disponibilidade desta função no App STIGA.GO. A função “Eco mode” (A) permite congurar uma modalidade de baixo consumo energético, reduzindo percentualmente o tempo de trabalho do robot corta-relva em relação à programação efetuada pelo utilizador (B). NOTA: Recomenda-se utilizar essa função nos períodos do ano nos quais o relvado cresce mais lentamente.

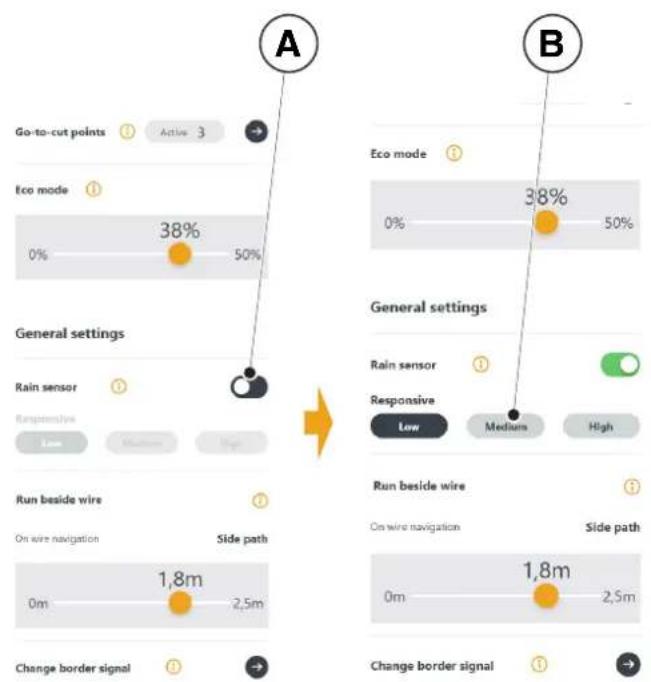

4.7.12. SENSORCHUVA(RAINSENSOR)

A função “Rain sensor” permitir habilitar ou desabilitar o sensor de chuva presente no robot corta-relva.

2. Escolha entre os três níveis de sensibilidade

do sensor chuva disponíveis (B).

4.7.10. CORTEDABORDA(BORDERCUT)

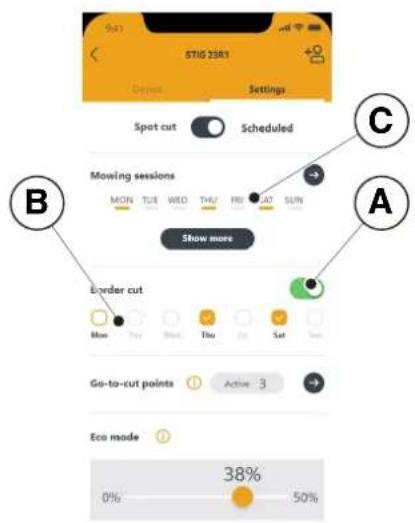

A seção “Border cut” permite programar o corte da borda do jardim num determinado dia.

1. Pressione o seletor (A) para habilitar a função.

2. Escolha os dias nos quais deve ser efetuado o corte da borda (B).

NOTA: O corte da borda pode ser ativado somente para os dias da semana nos quais o robot corta-relva foi programado para o trabalho (C). A B

NOTA: Verique a disponibilidade desta função no App STIGA.GO. O utilizador principal que efetuou a primeira registração do produto pode convidar outros utilizadores para a gestão do robot corta-relva através do procedimento que pode ser acessado através da tecla (A). NOTA: Os utilizadores podem ser visualizados e geridos sempre através do menu (A). NOTA: O utilizador convidado deve descarregar a App no próprio dispositivo móvel e deve efetuar a registração.

4.7.14. REVENDEDORES(DEALER)

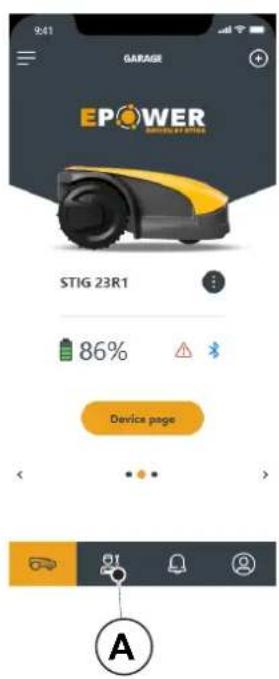

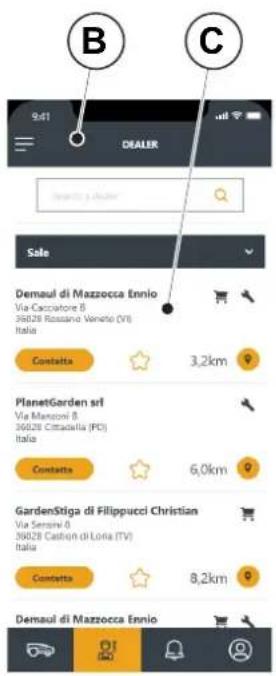

A seção “Dealer” permite escolher o centro de assistência de referência.

1. Pressionando na tecla (A), tem-se acesso

à página (B), através da qual é possível selecionar, através de uma lista, o próprio revendedor de referência. (C).

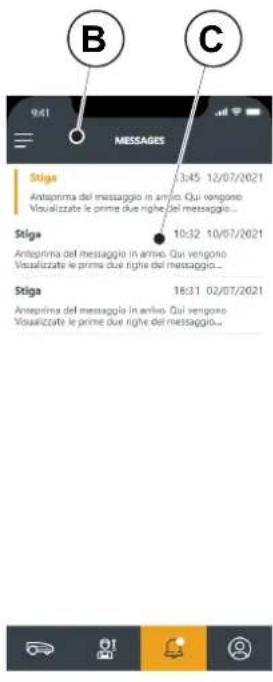

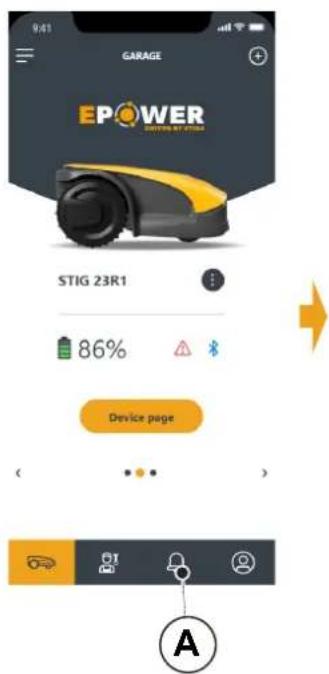

A seção “Messages” permite visualizar mensagens/informações.

1. Pressionando na tecla (A) tem-se acesso

à página (B), da qual é possível visualizar eventuais mensagens/informações (C) por parte de STIGA destinadas ao utilizador.

4.7.16. PERFIL(PROFILE)

A seção “Prole” (A) permite aceder ao perl utilizador através do qual o utilizador pode alterar os dados da conta e mudar a senha (B).

Requisitoseobrigações:

Instalação efetuada de acordo com as instruções (Veja Cap.4)

Programação do robot corta-relva efetuada de acordo com as instruções (Veja Par. 4.7 para o funcionamento automático)

Base de recarga alimentada • Altura inicial da relva no intervalo de funcionamento do robot corta-relva: 20-60 mm

Bateria carregada (Veja Par. 5.5) • Altura de corte regulada oportunamente (Veja Par. 5.6). 5.1. VERIFICAÇÕESDESEGURANÇASPARAOARRANQUEDOROBOTCORTA-RELVA. Requisitoseobrigações:

Chave de segurança Procedimento:

1. Verique se a cobertura utuante (A) foi montada de maneira correta. A ausência da cobertura não

permite funcionamento do robot corta-relva.

2. Verique se a chave de segurança (E) foi inserida. Se desinserida, o robot corta-relva não liga.

3. Verique se a tecla de paragem “

STOP” (B) não está ativo. Se pressionado, para o robot corta-relva e abre a cobertura de proteção (C) da consola de comando (D).

4. Verique o posicionamento correto no chão do robot corta-relva. Em caso de uma inclinação excessiva

(≥ 45%) ou levantamento, os sensores de inclinação (inclinómetro), param o robot corta-relva.

NOTA: Esta modalidade pode não garantir uma cobertura adequada do jardim em termos de tempo necessário e em termos de uniformidade do resultado de corte, especialmente se o jardim possui uma forma não regular. Para alcançar a e ciência máxima do robot corta-relva, recomenda-se efetuar a programação (Veja Par. 4.7). NOTA: se após pressionar o botão “CONFIRMAR” (G), o botão “SELEÇÃO MODO” (F) for pressionado, os ícones relativos às funções selecionadas começarão a piscar novamente, solicitando a con rmação da função recém selecionada. Pressione o botão “CONFIRMAÇÃO” (G). Os ícones voltarão a iluminar-se com luz xa. NOTA: se a cobertura (B) for aberta, tanto durante o trabalho quanto com o robô na base, os ícones relativos às funções selecionadas piscam, para indicar que é necessário con rmar a operação antes de fechar a cobertura novamente. Se a cobertura for fechada novamente sem pressionar o botão “CONFIRMAR” (G), o robô não executará nenhuma operação até um novo comando do utilizador. 5.2. FUNCIONAMENTOMANUALDOROBOTCORTA-RELVA. O robot corta-relva pode ser utilizado sem efetuar a programação descrita no Par. 4.7. Nesta modalidade, o robot corta-relva efetua um ciclo de trabalho, retorna para base de recarga e permanece ali até o sucessivo arranque manual. Procedimento:

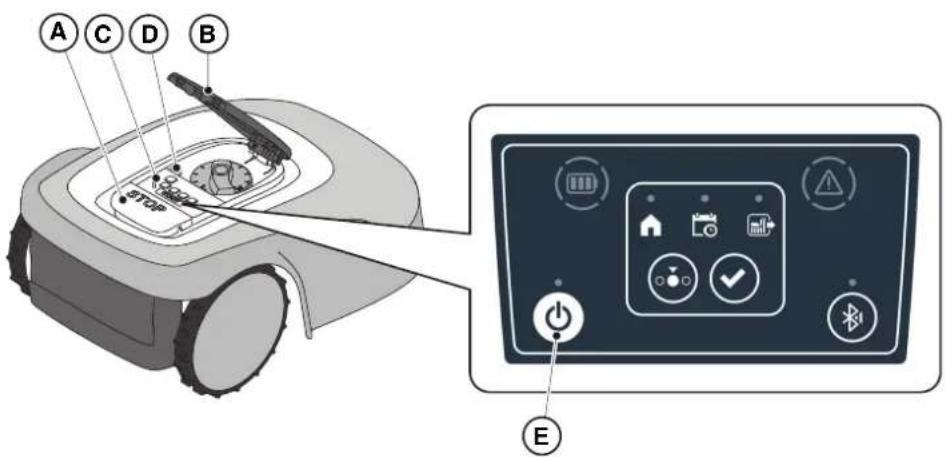

1. Posicione o robot corta-relva na base de recarga ou dentro do perímetro da instalação.

2. Pressione o botão “STOP” (A) para abrir a cobertura (B) e aceder à consola de comando (C).

3. Pressione o botão “ON/OFF” (E) por 3 segundos para ligar o robot corta-relva.

4. Pressione o botão “SELEÇÃO MODALIDADE” (F) até a intermitência do único ícone (L).

5. Pressione o botão “CONFIRMAÇÃO” (G). O ícone (L) acende-se com uma luz constante para

con rmar a operação.

6. Fechar a cobertura (B).

7. O robot corta-relva vai começar a trabalhar.

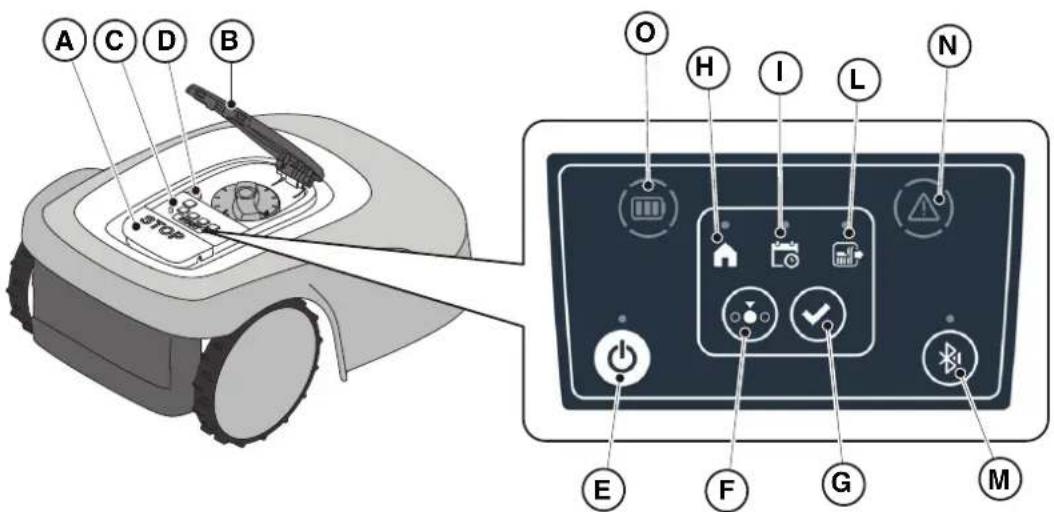

5.3. DESCRIÇÃODOSCOMANDOSPRESENTESNAROBOTCORTA-RELVA Lista dos comandos, indicadores e sua função:

Tecla “STOP” (A): serve para a paragem de segurança do robot corta-relva.

“CHAVEDESEGURANÇA” (D): serve para o desligamento de segurança do robot corta-relva.

Botão "ON/OFF" (E): é usado para ligar e desligar o robot corta-relva e para reiniciar os alarmes.

Botão "SELEÇÃO DE MODO" (F): serve para selecionar o modo de operação do robot corta- relva e para forçar o retorno à base de carregamento.

Botão "CONFIRMAÇÃO" (G): usado para con rmar o modo de operação de nido.

Ícone luminoso “PROGRAMAAGENDADO” (I): serve à visualização da con guração do programa agendado.

Ícone luminoso “CICLODETRABALHOÚNICO” (L): serve para a visualização da con guração do ciclo de trabalho único.

Ícone luminoso "RETORNOÀBASE" (H): serve à visualização da con guração de retorno forçado à base de recarga do robot corta-relva.

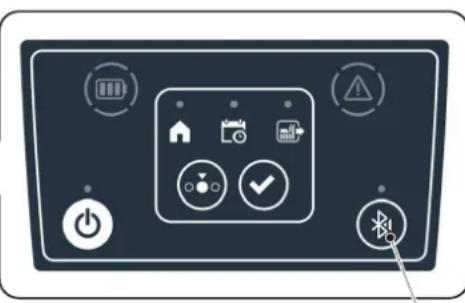

Botão “BLUETOOTH” (M): serve para a visualização do estado bluetooth e desacoplamento.

Ícone luminoso “ALARME” (N): serve à visualização dos estados de alarme.

Ícone luminoso “BATERIA” (O): serve para a visualização da carga da bateria.

5.3.1. PARAGEMEMSEGURANÇA-TECLASTOP

A tecla “STOP” (A) é um comando que para o robot corta-relva em condições de segurança, qualquer seja a sua condição de funcionamento. Procedimento:

1. Pressione a tecla “STOP” (A) enquanto o robot corta-relva estiver em movimento ou parado.

2. Ao pressionar a tecla “STOP” (A) o robot corta-relva para e abre a cobertura (B), que permite o acesso

aos demais comandos do robot.

A chave de segurança (D), através da desconexão, permite o desligamento em segurança do robot corta- relva. OBRIGAÇÃO: Removasempreachavedesegurançaantesdequalqueroperaçãode regulaçãodealturadecorte,limpeza,transporteemanutenção Procedimento:

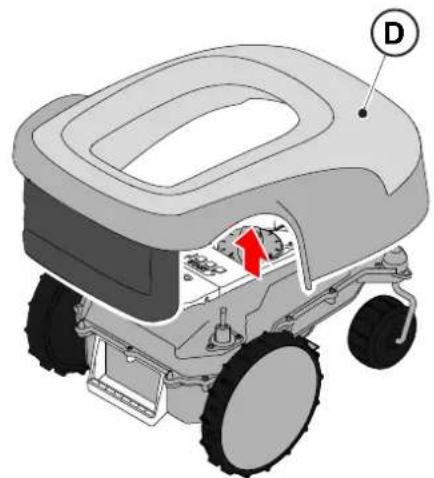

1. Pressione a tecla “STOP” (A) para abrir a cobertura (B) e aceder à consola de comando (C).

2. Remova a chave de segurança (D) e conserve-a num local seguro.

3. Após efetuar as operações de manutenção, insira a chave de segurança para poder ligar o robot

5.3.3. LIGAÇÃOEDESLIGAMENTO-TECLAON/OFF

A tecla “ON/OFF” (E): permite a ligação ou desligamento manual do robot corta-relva. Procedimento:

NOTA: Para ligar o robot corta-relva, é necessário que a chave de segurança (D) esteja inserida. NOTA: A remoção da chave de segurança (D) implica no desligamento do robot corta-relva, mesmo caso não tenha sido desligado anteriormente através da tecla “ON/OFF”. NOTA: Em caso de alarmes ativos, uma pressão dupla do botão "ON/OFF" rede ne os alarmes.

ÀBASEDECARREGAMENTO–BOTÃODESELEÇÃODEMODO"

O botão "SELEÇÃO MODO" permite ativar ou desativar o horário de trabalho de nido através do App e selecionar o regresso forçado à base de carregamento. O robot corta-relva comporta-se de acordo com as possíveis seleções descritas a seguir. SELEÇÕESTECLADOEFUNCIONAMENTODOROBÔ PROGRAMAAGENDADO O robot corta-relva funciona de acordo com a programação con gurado pelo app.

RETORNOÀBASE+PROGRAMAÇÃOAGENDADA

O robot corta-relva retorna para a base de carregamento. O robot corta-relva recomeça a trabalhar a partir do próximo horário de início con gurado.

CICLODETRABALHOÚNICO+PROGRAMAAGENDADO

O robot corta-relva executa um único ciclo de trabalho forçado e no nal retorna à base de carregamento. O robot corta-relva recomeça a trabalhar a partir do próximo horário de início con gurado. CICLODETRABALHOÚNICO O robot corta-relva executa um único ciclo de trabalho forçado e retorna à base de carregamento. O robot corta-relva permanece na base até uma intervenção manual do utilizador.

RETORNOÀBASE+CICLODETRABALHOÚNICO

O robot corta-relva retorna para a base de carregamento. O robot corta-relva permanece na base até uma intervenção manual do utilizador.44 PT

1. Pressione o botão “STOP” (A) para abrir a cobertura (B) e aceder à consola de comando (C).

2. Pressione o botão “SELEÇÃO MODO” (F), até os ícones relativos às funções que deseja ativar pis-

quem. Os ícones relativos às funções selecionadas piscam.

3. Pressione o botão “CONFIRMAÇÃO” (G). Os ícones para as funções selecionadas acender-se-ão

com uma luz xa para con rmar a operação.

4. Fechar a cobertura (B).

5. O robot corta-relva vai começar a trabalhar de acordo com o modo de con guração.

NOTA: se após pressionar o botão “CONFIRMAR” (G), o botão “SELEÇÃO MODO” (F) for pressionado, os ícones relativos às funções selecionadas começarão a piscar novamente, solicitando a con rmação da função recém selecionada. Pressione o botão “CONFIRMAÇÃO” (G). Os ícones voltarão a iluminar-se com luz xa. NOTA: se a cobertura (B) for aberta, tanto durante o trabalho quanto com o robô na base, os ícones relativos às funções selecionadas piscam, para indicar que é necessário con rmar a operação antes de fechar a cobertura novamente. Se a cobertura for fechada novamente sem pressionar o botão “CONFIRMAR” (G), o robô não executa nenhuma operação até um novo comando do utilizador. NOTA: Se a bateria do robot estiver descarregada, o ícone da bateria piscará a vermelho, indicando que a ação selecionada não pode ser executada. NOTA: O robot corta-relva liga-se somente após o fecho da tampa (B). NOTA: O robot corta-relva alcançará a base de carregamento com o dispositivo de corte desligado. NOTA: o robot corta-relva pode ser utilizado no modo "CICLODETRABALHOÚNICO" mesmo sem programar o horário de trabalho através do App. Esta modalidade pode não garantir uma cobertura adequada do jardim em termos de tempo necessário e em termos de uniformidade do resultado de corte, especialmente se o jardim possui uma forma não regular. Para alcançar a e ciência máxima do robot corta-relva, recomenda-se efetuar a programação (Veja Par. 4.7).

5.3.6. VISUALIZAÇÃODEESTADOSDEALARMGE-ÍCONEALARME

O ícone luminoso “ALARME” (N) indica uma anomalia no funcionamento. Procedimento:

- Ícone verde: indica a presença de informações operativas especí cas; - Ícone amarelo: indica anomalias leves; - Ícone vermelho: indica anomalias graves ou problemas de funcionamento, em razão dos quais é necessária a intervenção do centro de assistência.

3. Depois de resolver a anomalia, pressione o botão "ON/OFF" (E) duas vezes em sequência rápida

para reiniciar o alarme. O ícone luminoso (N) desliga-se e é possível reiniciar o robot corta-relva. Se o ícone (N) não desligar-se, remova a chave de segurança (D), aguarde alguns segundos e ligue no- vamente o robot corta-relva com o botão "ON/OFF" (E). Se o problema persistir, contacte um centro de assistência. NOTA: Os detalhes das informações operativas ou sobre as anomalias podem ser visualizados através do aplicativo.

5.3.5. VISUALIZAÇÃODOESTADOBLUETOOTHEDISSOCIAÇÃO-TECLABLUETOOTH

O botão “BLUETOOTH” (M): - Fica intermitente caso o robot corta-relva esteja disponível para associação. - Fica aceso com luz xa caso o robot corta-relva esteja conectado a um dispositivo móvel. O robot corta-relva se desconecta automaticamente do dispositivo assim que a app é fechada. O botão (M) serve para desconectar o robot corta-relva caso o app de um segundo utilizador permaneça involuntariamente conectado ao robot corta-relva. Procedimento:

1. Pressione a tecla “STOP” (A) para abrir a cobertura (B) e aceder à consola de comando (C).

2. Para desconectar o robot corta-relva de um dispositivo móvel, mantenha pressionada a tecla (M)

durante 3 segundos. NOTA: Para a associação do dispositivo ao robot corta-relva através do Bluetooth, Veja (Par.

- Ícone azul: a bateria está carregada. - Ícone vermelho: a bateria está descarregada.

3. Caso o robot corta-relva esteja na fase de recarga, o ícone luminoso (O) ca intermitente.

NOTA: se o ícone da bateria (O) piscar rapidamente com luz vermelha quando um comando é pressionado, a operação não pode ser executada e será necessário carregar a bateria manualmente (veja cap. 5.5).

Para iniciar o robot corta-relva é necessário seguir o procedimento descrito no Par. 5.3.4 "SELEÇÃO DE PROGRAMA AGENDADO/CICLO DE TRABALHO ÚNICO/ RETORNO FORÇADO À BASE DE CARREGAMENTO – BOTÃO DE SELEÇÃO DE MODO"

5.4. FUNCIONAMENTODABASEDERECARGA A base de recarga possui um indicador luminoso (N) que se ilumina como indicado abaixo:

Indicador luminoso apagado: a base de recarga está desalimentada ou o robot está na base;

Indicador luminoso com luz xa: o cabo perimetral foi conectado corretamente à base de recarga e o sinal perimetral é transmitido corretamente;

Indicador com lampejo lento: o cabo perimetral não está conectado ou está interrompido (a integridade do cabo perimetral não é contínua, mas é realizada na saída do robô da base de carregamento ou quando a base é alimentada);

Indicador com lampejo rápido: o cabo perimetral é muito curto (Veja Par. 4.5.4) ou está presente uma avaria na base de recarga. 5.5. CARREGAMENTODABATERIA O procedimento “CARREGAMENTODABATERIA” permite recarregar o robot corta-relva manualmente. Requisitoseobrigações:

2. Faça deslizar o robot corta-relva na base de recarga até o engate do conector de recarga (S).

5. O ícone luminoso “BATERIA” (O) lampeja com cor azul; o robot corta-relva está a carregar.

6. Fechar a cobertura (B).

7. Deixa o robot corta-relva a carregar pelo menos pelo tempo igual àquele indicado no Par. 4.5.3.

NOTA: A recarga da bateria antes do armazenamento e de inverno deve ser efetuada segundo as indicações contidas no Par. 6.4.

5.6. REGULAÇÃODAALTURADECORTE O procedimento “REGULAÇÃOALTURADECORTE” descreve como regular a altura das lâminas de corte.

O comprimento X de relva cortada pelo robot corta-relva não deve superar 10mm.

O intervalo de funcionamento do robot corta-relva é de 20-60 mm (altura de corte).

A altura inicial da relva Y então deve ser de no máximo 70 mm. Na primeira instalação ou no início da estação de corte, se necessário, prepare o jardim com um corta- relva tradicional para deixar a altura inicial da relva a um valor adequado. NOTA: Caso desejar cortar mais de 10mm da relva, regule a altura de corte para que a parte de relva cortada seja de 10 mm. Abaixe a altura de corte somente depois que o jardim estiver cortado de maneira uniforme. Procedimento:

1. Pressione a tecla “STOP” (A) para abrir a cobertura (B) e aceder à consola de comando (C).

2. Remover a chave de segurança (D).

3. Agir no regulador de altura (P) para selecionar a altura de corte desejada, para que a parte de relva

cortada não seja superior a 1 cm.

4. Inserir a chave de segurança (D).

NOTA: No manípulo está presente uma escala graduada de 1 a 10 (Q), que deve ser usada como referência.

6.1. MANUTENÇÃOPROGRAMADA ADVERTÊNCIA: Useapenaspeças sobressalentesoriginais. ADVERTÊNCIA: Nãoaltere,nãoadultere, nãoesquive,nãoelimineos dispositivosdesegurança instalados. Para um melhor funcionamento e uma maior duração, certique-se de limpar regularmente o produto e substitua as partes desgastadas. Efetue as intervenções na frequência indicada na tabela. FREQUÊNCIA COMPONENTE TIPO DE INTERVENÇÃO REFERÊNCIA Semanalmente Lâmina Limpe e controle a eciência da lâmina. (Veja Par. 6.2) Se a lâmina estiver dobrada por causa de uma colisão ou desgastada, substitui-la. (Veja Par. 6.3) Contatos de recarga Limpe e elimine as eventuais oxidações. (Veja Par. 6.2) Mensal Robot corta-relva. Efetue a limpeza. (Veja Par. 6.2) Base de recarga e cabos de alimentação Controle o desgaste ou deterioramentos e, se necessário, substituí-los. (Dirigir-se a um centro de assistência autorizado) Ao término da estação de corte ou semestral se o robot corta-relva não for utilizado Bateria Efetue o carregamento pré- armazenamento da bateria. (Veja Par. 6.4) Anual ou ao término da estação de corte Robot corta-relva. Faça a revisão num centro de assistência autorizado. (Veja Par. 6.1) É necessário efetuar anualmente uma revisão de manutenção num centro de assistência autorizado, para manter o robot corta-relva em boas condições de funcionamento. A revisão prevê uma série de checagens, dentre as quais:

a limpeza interna e externa do robot corta-relva;

a vericação geral do estado do robot corta-relva;

a substituição de partes desgastadas;

a vericação do estado da bateria;

a vericação dos torques de aperto;

a vericação e eventual substituição das partes cinéticas de colisão e levantamento e dos seus sopros de proteção;

a vericação e eventual substituição do sopro em borracha de proteção do motor da lâmina para manter as especicações de proteção contra inltrações de água;

a substituição das vedações de fechamento do chassis e do compartimento da bateria para manter as especicações de proteção contra inltrações de água. NOTA: eventuais avarias provocadas pela não realização da revisão anual não serão cobertas pela garantia.50 PT

ADVERTÊNCIA: Perigodecortedasmãos. ADVERTÊNCIA: Perigodeentradadepóentrem nosolhos. Requisitoseobrigações:

Água OBRIGAÇÃODEUSARLUVAS: Useluvasdeproteçãopara evitarperigosdecortenas mãos. OBRIGAÇÃODEUSAR ÓCULOS: Useóculosdeproteçãopara evitarperigosdeentradadepó nosolhos. Procedimento:

1. Pressione a tecla “STOP” (A) para parar o robot corta-relva e abrir a cobertura de proteção (B).

2. Remova a chave de segurança (C).

3. Remova a cobertura utuante (D) para facilitar as operações de limpeza.

4. Limpe todas as superfícies externas do robot corta-relva com uma esponja humedecida em água

morna e sabão neutro. ATENÇÃO: Ousoexcessivodeáguapodecausarinltraçõesdanicandooscomponentes eléctricos. ATENÇÃO: Nãoaltere,nãoadultere,nãoesquive,nãoelimineosdispositivosdesegurança instalados. PROIBIÇÃO: Nãoutilizejatosdeáguaempressão.

PROIBIÇÃO: Paranãodanicaroscomponenteseléctricoseelectrónicosdeforma irreversível,nãomergulheorobot,parcialmenteoutotalmente,naágua. PROIBIÇÃO: Nãolaveaspartesinternasdorobotparanãodanicaroscomponentes elétricoseeletrónicos. PROIBIÇÃO: Nãoutilizesolventesougasolinaparanãodanicarassuperfíciespintadaseos componentesdeplástico.

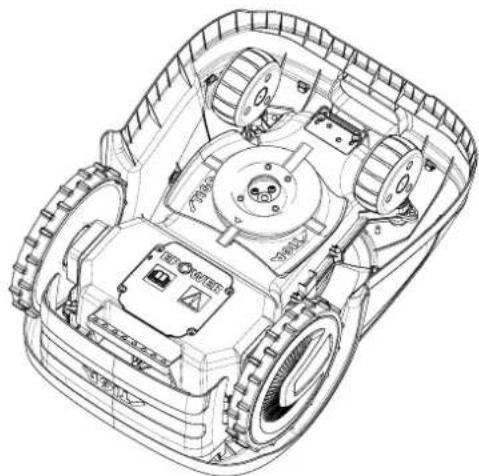

5. Remova a lâmina sujeira das rodas motrizes (F).

6. Limpe a parte inferior (E) do robot corta-relva (zona lâmina de corte, rodas dianteiras e traseiras).

Utilize uma escova adequada para remover as incrustações e/ou os resíduos que possam impedir o bom funcionamento do robot corta-relva. Complete a limpeza com uma esponja humedecida.

ADVERTÊNCIA: Perigodecortedasmãos. Requisitoseobrigações:

Chave de segurança • Chave

Lâminas de corte • Luvas OBRIGAÇÃODEUSARLUVAS: Useluvasdeproteçãoparaevitarperigosdecortenasmãos. Procedimento:

1. Pressione a tecla “STOP” (A) para parar o robot corta-relva e abrir a cobertura de proteção (B).

2. Remova a chave de segurança (C).

3. Vire o robot corta-relva prestando atenção para não deixar danicar a cobertura utuante.

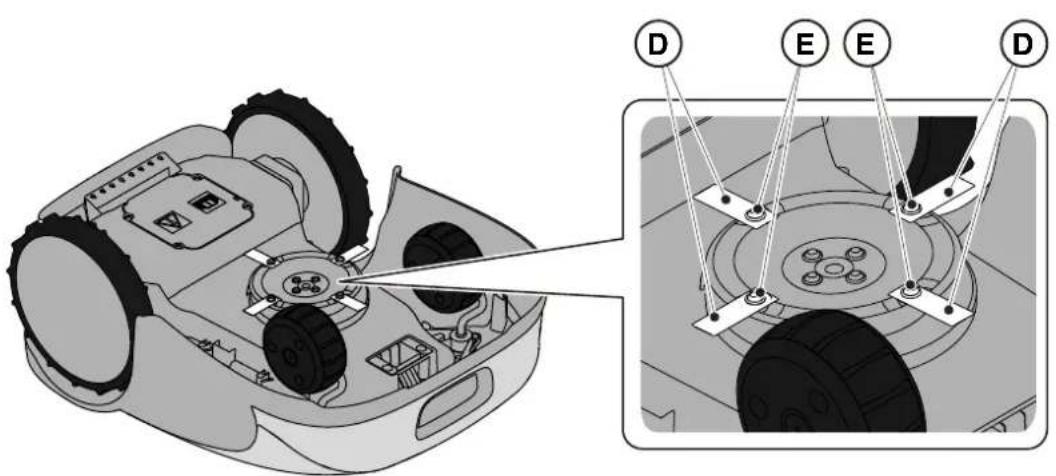

4. Desaparafuse os parafusos de xação (E).

5. Substitua as lâminas de corte (D).

6. Aparafuse os parafusos de xação (E).

6.4. MANUTENÇÃODEINVERNODABATERIAEARMAZENAMENTO Procedimento:

1. Carregue a bateria segundo procedimento guiado indicado na App, que pode ser acessada através

da página “Congurações”.

2. Limpe o robot corta-relva (Veja Par. 6.2).

3. Conservar o robô corta-relva num local seco e protegido do gelo, e certicar-se de que esteja desligado.

4. A bateria deve ser recarregada a cada 6 meses e, em todo caso, antes do armazenamento de inverno.

NOTA: O procedimento guiado registra em cloud a recarga da bateria e deve ser considerada concluída se a data de recarga para o armazenamento de inverno tiver sido atualizada. NOTA: O registro da recarga através do procedimento na App é necessário para ns de validade da garantia da bateria. NOTA: A bateria deve ser recarregada a cada 6 meses e, em todo caso, antes do armazenamento de inverno. 6.5. SUBSTITUIÇÃODABATERIA A substituição da bateria é de competência exclusiva do PESSOAL DE ASSISTÊNCIA TÉCNICA DA STIGA. Caso seja necessário a substituição da bateria, contate um centro de assistência ou o próprio revendedor.54 PT 7.SOLUÇÃODOSPROBLEMAS

7. SOLUÇÃODOSPROBLEMAS

ADVERTÊNCIA: Pareorobotcorta-relvaeodeixeemcondiçõesdesegurança(VejaPar.5.3.2). A seguir, será indicada uma lista de eventuais anomalias que podem se apresentar durante o trabalho.

PROBLEMA CAUSAS SOLUÇÕES

Vibrações anormais. O robot corta-relva é barulhento. Disco ou lâmina de corte danicadas Substitua os componente danicados (Veja Par. 6.3). Dispositivo de corte bloqueado por resíduos (tas, cordas, fragmentos de plástico, etc.) Desligue o robot corta-relva em condições de segurança (Veja Par. 2.3). Desbloqueie a lâmina de corte. O arranque do robot corta-relva ocorreu com a presença de obstáculos não previstos (galhos caídos, objetos esquecidos, etc.). Desligue o robot corta-relva em condições de segurança (Veja Par. 2.3). Remova os obstáculos e ligue novamente o robot corta- relva (Veja Par. 5.3.9). Motor elétrico em avaria Substitua o motor, contate o centro de assistência autorizado mais próximo. Relva muito alta. Aumente a altura de corte (Veja Par. 5.6). Efetue um corte preliminar da área com normal corta-relva (Veja Par. 5.6). O robot corta-relva não se posiciona corretamente no interior da estação de recarga. Posição errada do cabo perimetral. Verique a conexão da estação de recarga (Veja Par. 4.5.3). Cedimento do terreno próximo da base de recarga. Restabeleça o posicionamento correto da base de recarga. (Veja Par. 4.5.3). O robot corta-relva se comporta de maneira anormal em torno de obstáculos perimetrais. Cabo perimetral assentado de forma errada. Reposicione o cabo perimetral corretamente (sentido horário) (Veja Par. 4.5.1). O robot corta-relva trabalha em horários errados. Relógio congurado de forma errada. Recongure o relógio do robot corta-relv (Veja Par. 4.7.6). Horário de trabalho congurado de forma errada. Recongure o horário de trabalho (Veja Par. 4.7.8).55PT 7.SOLUÇÃODOSPROBLEMAS

PROBLEMA CAUSAS SOLUÇÕES

A área de trabalho não é cortada totalmente. Horas insucientes de trabalho. Ampliar o horário de trabalho (Veja Par. 4.7.8). Dispositivo de corte com incrustações e/ou resíduos. Desligue o robot corta-relva em condições de segurança (Veja Par. 2.3). Limpe o dispositivo de corte. Lâminas de corte pivotantes bloqueadas por incrustações ou resíduos. Desligue o robot corta-relva em condições de segurança (Veja Par. 2.3). Substitua as lâminas de corte. Área da zona de trabalho excessiva em relação à capacidade efetiva do robot corta- relva. Reduza a área de trabalho (Veja Dados Técnicos Par. 1.2). As baterias estão para acabar seu ciclo de vida. Substitua as baterias por peças sobresselentes originais (Veja Par. 6.5). A recarga das baterias não ocorre de forma completa. Limpe e elimine eventuais oxidações dos pontos de contato (Veja Par. 6.2). Recarregue as baterias. Partes de jardim não completamente cortadas Programação Cut Point errada. Programar corretamente os Cut Point secundários (Veja Par. 4.7.9). O indicador luminoso da base de recarga não acende quando robot estiver fora da base de recarga. Falta a tensão de alimentação ou está presente uma avaria na base de recarga. Verique a ligação correta à tomada de corrente do alimentador. Verique a integridade do cabo de conexão do alimentador. O indicador luminoso da base de recarga acende com uma intermitência lenta O cabo perimetral não está conectado ou está interrompido Verique a instalação e conserte a ruptura (Veja Par. 4.5.2) O indicador luminoso da base de recarga acende com uma intermitência rápida O cabo perimetral é muito curto ou está presente uma avaria na base de recarga. Verique se o comprimento do cabo perimetral é superior às indicações contidas no Par. 4.5.1. Se necessário, instale o resistor (Veja o Par. 4.5.4). Se o problema persistir, contate um centro de assistência. No teclado, está aceso o ícone Warning Sinaliza condições de anomalia/ avaria. Consulte a App para maiores informações ou contate um centro de assistência. 7.1. PRINCIPAISMENSAGENSDEAPP

PROBLEMA CAUSAS SOLUÇÕES

Na App aparece “No Signal” enquanto o robot corta-relva está dentro do perímetro e o led do transmissor da base de recarga está aceso. Problema de recebimento do sinal por parte do robot corta-relva. Contate um centro de assistência autorizado.56 PT 7.SOLUÇÃODOSPROBLEMAS

PROBLEMA CAUSAS SOLUÇÕES

Na App aparece “Fora do Perímetro”. Declive excessivo do terreno Delimite a área com excessivo declive (Veja Par. 4.3). Cabo perimetral assentado de forma errada. Verique se o cabo está instalado corretamente (profundidade excessiva, proximidade de objetos metálicos, distância entre o cabo que delimita dois elementos, etc.) (Veja Par. 4.5.1). Cabo perimetral de delimitação áreas internas (aleias, sebes, etc.) posicionado de maneira errada. Reposicione o cabo perimetral corretamente (gire em torno do obstáculo no mesmo sentido de percorrência do perímetro). (Veja Par. 4.5.1). Alimentador aquecido excessivamente. Adote soluções apropriadas para reduzir a temperatura do alimentador (ventilar ou alterar a área de instalação, etc.) (Veja Par. 4.3). Na App aparece “Robot Levantado” O robot corta-relva está levantado do chão. Verique se o robot corta-relva não está bloqueado ou obstruído por qualquer objeto. Limpe e elimine eventuais resíduos de relva debaixo do chassis que possam obstruir os sensores (Veja Par. 6.2). Na App aparece “Erro Roda”. Terreno acidentado ou com obstáculos que impedem o movimento. Verique que o relvado a cortar esteja uniforme e sem buracos, pedras ou outros obstáculos. Caso contrário efetue as necessárias operações de limpeza (Veja Par. 4.3). Um ou ambos os motores que acionam a transmissão das rodas em avaria. Substitua o motor, contate o centro de assistência autorizado mais próximo. Na app aparece “Relva alta” ou “Erro de Corte”. Disco de corte bloqueado ou danicado. Pare o robot corta-relva em condições de segurança (Veja Par. 2.3). Desbloqueie o disco de corte de objetos que provocam o seu bloqueio ou substitua o disco de corte por um novo (Veja Par. 6.3). Lâminas de corte pivotantes desgastadas ou bloqueadas por incrustações ou resíduos. Desligue o robot corta-relva em condições de segurança (Veja Par. 2.3). Desbloqueie e limpa ou substitua as lâminas de corte (Veja Par. 6.3). O arranque do robot corta-relva ocorreu com a presença de obstáculos não previstos (galhos caídos, objetos esquecidos, etc.). Desligue o robot corta-relva em condições de segurança (Veja Par. 2.3). Remova os obstáculos e ligue novamente o robot corta- relva. Motor elétrico em avaria Substitua o motor, contate o centro de assistência autorizado mais próximo. Relva muito alta. Aumente a altura de corte (Veja Par. 5.6). Efetue um corte perimetral. No App aparece "Basculamento" O robot corta-relva se encontra num declive superior aos limites permitidos. Exclua a área com o declive para além dos limites permitidos delimitando-a (Veja Par. 4.3).57PT

8. TRANSPORTE, ARMAZENAMENTO E ELIMINAÇÃO

8.1. TRANSPORTE Procedimento: NOTA: Sugere-se o uso da embalagem original para o transporte em longas distâncias.

1. Pressione a tecla “STOP” (A) para parar o robot corta-relva e abrir a cobertura de proteção (B).

2. Remova a chave de segurança (C).

3. Limpe o robot corta-relva como indicado no parágrafo Par. 6.2 “LIMPEZA DO PRODUTO”.

4. Levante o robot corta-relva através da pega especíca (D) e transporte-o prestando atenção para

manter a lâmina de corte longe do corpo.

5. Reposicione o robot corta-relva na embalagem original.

8.2. ARMAZENAMENTO O robot corta-relva deve ser armazenado num local seco e protegido do gelo após efetuar a limpeza e a recarga de inverno da bateria (Veja Cap.6). 8.3. ELIMINAÇÃO ATENÇÃO: Pararemoçãodabateriadorobotcorta-relva,contateumcentrodeassistência autorizado. Procedimento:

1. Elimine a embalagem do produto de maneira sustentável nos seus recipientes de recolha especícos

ou em centros especícos autorizados à recolha.

2. Elimine o robot corta-relva no respeito dos requisitos das normas de leis locais.

3. Contate especícas estruturas para a reciclagem e a eliminação pois o robot corta-relva é um resíduo

classicado RAEE (Resíduo de Equipamentos Elétricos e Eletrónicos).

4. Elimine as baterias velhas ou usadas de maneira sustentável nos seus recipientes de recolha espe-

N.ºArtigo Descrição Especicações 1127-0009-01 Lâminas de corte 12 pç 1127-0011-01 Cobertura da base de recarga Para proteção adicional contra chuva e radiação solar 1127-0010-01 Cabo de extensão para o alimentador Cabo para a extensão da conexão entre o alimentador e a base de recarga - L = 5 m 1127-0012-01 KIT de instalação pequeno Cabo perimetral Ø 2,7 mm - L = 150 m + 200 pregos de xação + 5 conectores de cabo + 5 conectores de cabo da base de carregamento 1127-0013-01 KIT de instalação médio Cabo perimetral Ø 2,7 mm - L = 300 m + 400 pregos de xação + 5 conectores de cabo + 5 conectores de cabo da base de carregamento 1127-0000-01 Bobina de cabo 150 m Cabo perimetral Ø 2,7 mm - L = 150 m 1127-0001-01 Bobina de cabo 300 m Cabo perimetral Ø 2,7 mm - L = 300 m 1127-0002-01 Bobina de cabo 500 m Cabo perimetral Ø 3,4 mm - L = 500 m 1127-0006-01 Pregos de xação (100 PÇS) Pregos para xar o cabo perimetral - 100 pçs 1127-0008-01 Parafusos de xação para a base de recarga 8 pç 1127-0004-01 Conectores para cabo Juntas para a reparação do cabo perimetral - 5 pçs 1127-0005-01 Conectores do cabo da base de recarga Conectores para conectar o cabo perimetral à base de carregamento - 5 pçs 122063053/0 Resistência para pequenos perímetros Resistência para instalações com menos de 40 m de cabo perimetral59PT 10.GARANTIA

10.1. COBERTURADAGARANTIA As condições de garantia somente são destinadas aos consumidores, isto é, aos operadores não prossionais. A garantia cobre todos os defeitos de qualidade dos materiais e de fabrico, apurados durante o período de garantia pelo seu Revendedor ou por um Centro especializado. A aplicação da garantia é limitada à reparação ou à substituição do componente considerado defeituoso. Recomenda-se que a máquina seja levada uma vez por ano a uma ocina de assistência autorizada para a manutenção, assistência e controlo dos dispositivos de segurança. A aplicação da garantia é subordinada a uma manutenção regular da máquina. A garantia não cobre os danos devidos a:

Falta de familiarização com a documentação de acompanhamento (Manuais de Instruções).

Desatenção, negligência.

Causa externa (raio, colisões, presença de corpos estranhos dentro da máquina) ou acidente.

Uso e montagem inapropriado ou não permitidos pelo fabricante.

Manutenção insuciente.

Alteração da máquina.

Utilização de peças sobressalentes não originais (peças adaptáveis).

Utilização de acessórios não fornecidos ou não aprovados pelo fabricante (p. ex. dispositivos de corte. Para além disso, a garantia não cobre:

As operações de manutenção (descritas no manual de instruções).

Deterioração estética da máquina devido à sua utilização.

Os suportes dos dispositivos de corte.

Danos decorrentes de uma instalação não em conformidade com o manual do utilizador.

Eventual corrosão ou dano do cabo perimetral.

Danos provocados por inltrações de água provocadas pelo uso de um dispositivo de lavagem de alta pressão ou pela imersão em água, por exemplo quando se formam poças de água em razão de uma chuva intensa.

Danos provocados por uma errada conservação ou pelo uso inapropriado da bateria.

Danos provocados pelo uso de baterias não originais.

Quaisquer despesas adicionais que possam estar relacionadas com a reparação em garantia, tais como a transferência da máquina para o utilizador, o transporte da máquina para o Concessionário, o aluguer de equipamentos ou a chamada de empresas externas para todos os trabalhos de manutenção do jardim durante a paragem da máquina. O utilizador está protegido pelas suas próprias leis nacionais. Os direitos do utilizador previstos pelas leis nacionais do País em que vive não são, de maneira alguma, limitados pela presente garantia.60 PT

11. DECLARAÇÃO DE CONFORMIDADE CE

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo

4. Referência às Normas harmonizadas

2. Declara sob a própria responsabilidade que a

máquina: Robot corta-relva a) Tipo / Modelo Base b) Mês / Ano de fabrico c) Matrícula d) Moto: Bateria

3. É conforme às especificações das diretivas:

e) Órgão certificador f) Exame CE do Tipo
