MANUAL DE UTILIZADOR One+ RHT184520 RYOBI

MANUAL DE UTILIZAÇÃO 34

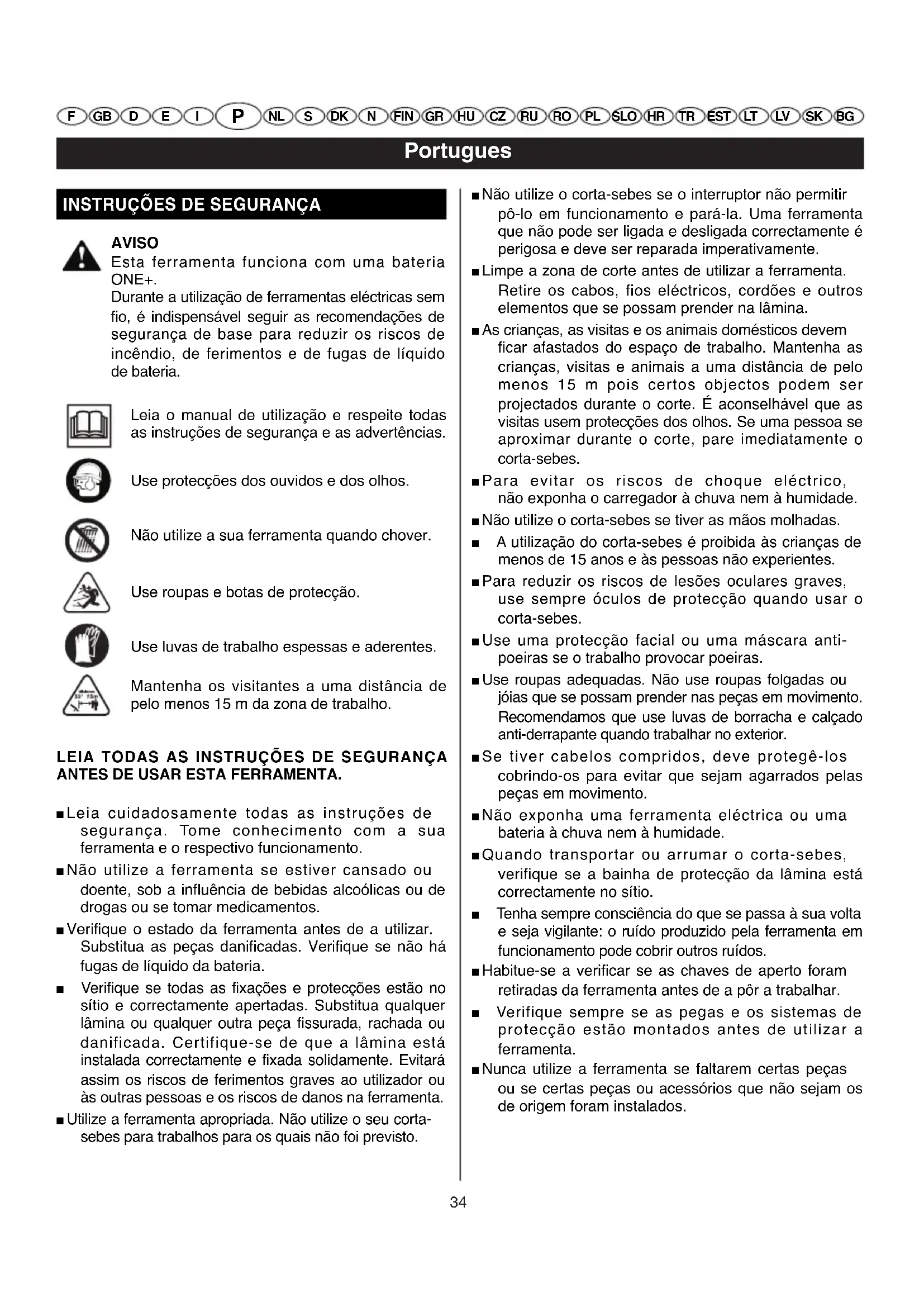

AVISO Esta ferramenta funciona com uma bateria ONE+. Durante a utilização de ferramentas eléctricas sem fio, é indispensável seguir as recomendações de segurança de base para reduzir os riscos de incêndio, de ferimentos e de fugas de líquido de bateria. LEIA TODAS AS INSTRUÇÕES DE SEGURANÇA ANTES DE USAR ESTA FERRAMENTA. ■ Leia cuidadosamente todas as instruções de segurança. Tome conhecimento com a sua ferramenta e o respectivo funcionamento. ■ Não utilize a ferramenta se estiver cansado ou doente, sob a influência de bebidas alcoólicas ou de drogas ou se tomar medicamentos. ■ Verifique o estado da ferramenta antes de a utilizar. Substitua as peças danificadas. Verifique se não há fugas de líquido da bateria. ■ Verifique se todas as fixações e protecções estão no sítio e correctamente apertadas. Substitua qualquer lâmina ou qualquer outra peça fissurada, rachada ou danificada. Certifique-se de que a lâmina está instalada correctamente e fixada solidamente. Evitará assim os riscos de ferimentos graves ao utilizador ou às outras pessoas e os riscos de danos na ferramenta. ■ Utilize a ferramenta apropriada. Não utilize o seu corta- sebes para trabalhos para os quais não foi previsto. ■ Não utilize o corta-sebes se o interruptor não permitir pô-lo em funcionamento e pará-la. Uma ferramenta que não pode ser ligada e desligada correctamente é perigosa e deve ser reparada imperativamente. ■ Limpe a zona de corte antes de utilizar a ferramenta. Retire os cabos, fios eléctricos, cordões e outros elementos que se possam prender na lâmina. ■ As crianças, as visitas e os animais domésticos devem ficar afastados do espaço de trabalho. Mantenha as crianças, visitas e animais a uma distância de pelo menos 15 m pois certos objectos podem ser projectados durante o corte. É aconselhável que as visitas usem protecções dos olhos. Se uma pessoa se aproximar durante o corte, pare imediatamente o corta-sebes. ■ Para evitar os riscos de choque eléctrico, não exponha o carregador à chuva nem à humidade. ■ Não utilize o corta-sebes se tiver as mãos molhadas. ■ Autilização do corta-sebes é proibida às crianças de menos de 15 anos e às pessoas não experientes. ■ Para reduzir os riscos de lesões oculares graves, use sempre óculos de protecção quando usar o corta-sebes. ■ Use uma protecção facial ou uma máscara anti- poeiras se o trabalho provocar poeiras. ■ Use roupas adequadas. Não use roupas folgadas ou jóias que se possam prender nas peças em movimento. Recomendamos que use luvas de borracha e calçado anti-derrapante quando trabalhar no exterior. ■ Se tiver cabelos compridos, deve protegê-los cobrindo-os para evitar que sejam agarrados pelas peças em movimento. ■ Não exponha uma ferramenta eléctrica ou uma bateria à chuva nem à humidade. ■ Quando transportar ou arrumar o corta-sebes, verifique se a bainha de protecção da lâmina está correctamente no sítio. ■ Tenha sempre consciência do que se passa à sua volta e seja vigilante: o ruído produzido pela ferramenta em funcionamento pode cobrir outros ruídos. ■ Habitue-se a verificar se as chaves de aperto foram retiradas da ferramenta antes de a pôr a trabalhar. ■ Verifique sempre se as pegas e os sistemas de protecção estão montados antes de utilizar a ferramenta. ■ Nunca utilize a ferramenta se faltarem certas peças ou se certas peças ou acessórios que não sejam os de origem foram instalados. Leia o manual de utilização e respeite todas as instruções de segurança e as advertências. Use protecções dos ouvidos e dos olhos. Não utilize a sua ferramenta quando chover. Use roupas e botas de protecção. Use luvas de trabalho espessas e aderentes. Mantenha os visitantes a uma distância de pelo menos 15 m da zona de trabalho. OHT-1845_25 lgs 12/09/06 13:53 Page 3435 Portugues

INSTRUÇÕES DURANTE A UTILIZAÇÃO DO CORTA- SEBES ■ Não utilize o corta-sebes se a pega dianteira não estiver no sítio. Mantenha a ferramenta com as duas mãos quando a utiliza. ■ Para evitar os riscos de arranque por descuido, não desloque a ferramenta com o dedo no gatilho. ■ Mantenha-se vigilante. Veja bem o que está a fazer e use o seu bom senso. ■ Use calças espessas, calçado de segurança anti- derrapante e luvas. Não use calções nem sandálias e não utilize o corta-sebes se estiver descalço. ■ Não utilize esta ferramenta numa zona mal iluminada. O seu espaço de trabalho deve estar bem iluminado (luz do dia ou luz artificial). ■ Pense em manter sempre o equilíbrio e não utilize a ferramenta sobre um suporte instável. Fique sempre bem apoiado nas pernas e não estique demasiado o braço. Não utilize a sua ferramenta em cima de uma escada. ■ Não force a ferramenta. A sua ferramenta será mais eficaz e mais segura se a utilizar no regime para o qual foi concebida. ■ Solte o gatilho, espere que o motor pare totalmente e retire a bateria antes de limpar, reparar ou fazer ajustes na sua ferramenta. ■ Este corta-sebes serve somente para cortar sebes, maciços e arbustos. Não utilize esta ferramenta para outros fins. ■ Antes de pôr a ferramenta e trabalhar, verifique se a lâmina não vai encontrar obstáculos. ■ Se o corta-sebes chocar contra um obstáculo ou se um objecto ficar preso na lâmina, pare imediatamente a ferramenta, retire a bateria e verifique se nenhuma peça ficou danificada. Não utilize a ferramenta antes de ter efectuado as reparações necessárias. Não utilize a ferramenta se as peças não estiverem correctamente fixadas ou se estiverem danificadas. ■ Observe bem o que está a fazer. Fie-se no seu bom senso. ■ Trate o corta-sebes com cuidado. Verifique se a lâmina está limpa e bem afiada para que o corta- sebes seja eficiente e possa ser utilizado com toda a segurança. Lubrifique o mude os acessórios segundo as instruções. Mantenha as pegas sempre secas, limpas e sem nenhum resto de óleo nem de massa. ■ Verifique se nenhuma peça está danificada. Antes de continuar a utilizar a sua ferramenta, verifique se uma peça ou um acessório danificado poderá continuar a funcionar ou a desempenhar a sua função. Controle o alinhamento das peças móveis. Verifique se nenhuma peça está partida. Controle a montagem e qualquer outro elemento que possa afectar o funcionamento da ferramenta. Um protector da lâmina ou qualquer outra peça danificada deve ser reparado ou substituído por um Centro Serviço Homologado Ryobi salvo indicação contrária mencionada neste manual de utilização. ■ Para evitar cortar-se, mantenha as mãos afastadas da lâmina. Não tente retirar o material cortado nem segurar o material a cortar quando a lâmina está em movimento. Certifique-se de que a bateria foi retirada e que o gatilho está solto antes de retirar um elemento bloqueado na lâmina. Cuidado para não tocar na lâmina ao pegar na ferramenta. ADVERTÊNCIA A lâmina gira por inércia durante alguns momentos depois da paragem da ferramenta. ■ Mantenha as mãos, o rosto e os pés afastados das peças móveis. Não tente tocar nem parar a lâmina quando esta está em movimento. ■ Pare sempre o motor quando não estiver a cortar ou quando se desloca de uma zona de corte para outra. ■ Não deixe os restos de corte ou outros materiais acumularem-se na ferramenta. Poderiam obstruir a lâmina. ■ Arrume a ferramenta em lugar seco, situado em altura ou fechado à chave, para evitar qualquer utilização abusiva ou qualquer dano. A ferramenta deve ficar arrumada fora do alcance das crianças e das pessoas sem experiência. ■ Coloque a bainha de protecção da lâmina no sítio quando não utiliza o corta-sebes. ■ Não mergulhe a ferramenta na água nem em outro líquido e não o molhe. As pegas devem estar sempre limpas, secas e sem restos de corte. Limpe a ferramenta depois de cada utilização. Consulte as instruções da secção "Arrumar o corta-sebes". ■ Certifique-se de que as peças da ferramenta estão correctamente apertadas antes de a transportar. ■ Conserve estas instruções. Consulte-as regularmente e utilize-as para informar os outros utilizadores eventuais. Se emprestar este corta-sebes, entregue também o presente manual de utilização. OHT-1845_25 lgs 12/09/06 13:53 Page 3536 Portugues

REPARAÇÕES ■ As reparações devem ser efectuadas por um técnico qualificado. A manutenção ou as reparações realizadas por pessoas não qualificadas provocam riscos de ferimentos graves ou de danos na ferramenta. O não cumprimento destas instruções torna a garantia nula e caduca. ■ Quando fizer uma manutenção, utilize unicamente peças sobresselentes de origem. Respeite as instruções indicadas na secção Manutenção deste manual. Evitará assim os riscos de ferimentos graves ou os riscos de danos na ferramenta. O não cumprimento destas instruções torna a garantia nula e caduca. ■ É impossível substituir individualmente os dentes da lâmina: se necessário, substitua toda a lâmina. INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS ÀS

■ Certifique-se que o interruptor está na posição "Desligar" ou bloqueado antes de inserir a bateria. A inserção de uma bateria numa ferramenta acesa pode provocar acidentes. ■ Carregue a bateria somente com o carregador indicado pelo fabricante. Um carregador adaptado a um certo tipo de bateria pode desencadear um incêndio se for utilizado com um outro tipo de bateria. ■ Só se deve utilizar um tipo de bateria específica com uma ferramenta sem fio. O uso de qualquer outra bateria pode provocar um incêndio. ■ Quando a bateria não for utilizada, conserve-a afastada dos objectos metálicos como, por exemplo, clipes, moedas, parafusos, pregos ou qualquer outro objecto que possa ligar os contactos entre si, o que poderia provocar queimaduras ou incêndios. O curto-circuito dos terminais da bateria pode provocar centelhas, queimaduras ou incêndios. ■ Evite qualquer contacto com o líquido da bateria em caso de fuga da bateria devido a uma utilização abusiva. Se isso ocorrer, lave a zona afectada com água limpa. Se os olhos forem atingidos, consulte também um médico. O líquido projectado de uma bateria pode provocar irritações ou queimaduras. AVISO Se faltar uma peça, não utilize a ferramenta antes de ter substituído a peça que falta. O incumprimento desta instrução pode ocasionar ferimentos graves.

Motor 18 V Velocidade em vazio 1200 r.p.m. Comprimento da lâmina 457 mm Capacidade de corte 10 mm Peso (com a bateria) 3,2 kg Bateria* BPP-1817M / BPP-1815M / ABP-1801 Carregador* BC-1800 / BC-1815S / ACR-1800

*BATERIAS E CARREGADORES VENDIDOS

SEPARADAMENTE DESCRIÇÃO Fig. 1 A. BAINHA DE PROTECÇÃO DA LÂMINA

B. RESGUARDO DE PROTECÇÃO

F. BATERIA (NÃO FORNECIDA)

Fig. 2 A. BATERIA (NÃO FORNECIDA)

E. PLACA DE RETENÇÃO

Fig. 10 A. BAINHA DE PROTECÇÃO DA LÂMINA FUNCIONAMENTO INSTALAÇÃO DA BATERIA (NÃO FORNECIDA) ■ Insira a bateria no corta-sebes. Para tal, alinhe as nervuras da bateria com as ranhuras do corta-sebes, como indicado na figura 2. ■ Verifique se os dispositivo de bloqueio situados de cada lado da bateria encaixam bem e se a bateria fica correctamente fixada ao corta-sebes antes de o utilizar. REMOÇÃO DA BATERIA (NÃO FORNECIDA) ■ Localize os dispositivos de bloqueio da bateria e carregue em cima deles para soltar a bateria do corta-sebes (ver fig. 2). ■ Retire a bateria do corta-sebes. ADVERTÊNCIA Quando introduz a bateria no corta-sebes, verifique se as nervuras da bateria estão correctamente alinhadas com as ranhuras do corta-sebes e se os dispositivos de bloqueio encaixam correctamente. Uma inserção incorrecta da bateria poderia danificar os componentes internos.

COLOCAÇÃO EM FUNCIONAMENTO DO

CORTA-SEBES ■ Retire a bainha de protecção da lâmina.■ Para maior segurança, o corta-sebes está equipado com uma pega interruptor situada na pega dianteira (ver fig. 3), na qual deve apoiar para fazer funcionar a ferramenta, enquanto mantém o gatilho apertado. Quando utiliza o corta-sebes, segure a pega principal com uma mão para poder empurrar facilmente o botão de desbloqueio do gatilho para a frente, carregue depois no gatilho e, com a outra mão, segure bem firme a pega dianteira, para manter a pega interruptor apertada. ■ Depois de apertar o gatilho, pode soltar o botão de desbloqueio. O gatilho não ficará bloqueado enquanto o mantiver apertado.

PARAGEM DO CORTA-SEBES

■ Solte o gatilho para parar o corta-sebes.■ Quando solta o gatilho, o botão de desbloqueio do gatilho trava automaticamente o gatilho.

CONSELHOS DE UTILIZAÇÃO

■ Não force a ferramenta tentando cortar sebes demasiado densas. A lâmina poderia dobrar e abrandar. Se a lâmina abrandar, corte mais lentamente. ■ Não tente cortar hastes ou ramos de mais de 10 mm de espessura, nem qualquer elemento demasiado grande para ser cortado pelos dentes. Para cortar os ramos grossos demais, utilize uma serra de mão ou uma tesoura de poda. ■ Se deseja cortar uma sebe de forma bem plana, é aconselhável utilizar um cordel de guia: marque primeiro o nível a que deseja cortar a sebe. Estenda o cordel ao longo da sebe a esse nível. Talhe logo por cima do cordel estendido, como indicado na figura 4. Corte também os lados de uma sebe de modo que o topo seja mais estreito (ver fig. 5). Deste modo, o corte será mais uniforme. Se os dentes emperrarem, pare o motor, aguarde que a lâmina pare e retire a bateria antes de tentar retirar os elementos presos nos dentes. ■ Use luvas quando corta sebes com espinhos. Quando corta arbustos jovens, efectue um movimento amplo de varrimento com o corta-sebes de modo que os dentes apanhem correctamente as hastes. Quando corta arbustos mais velhos, pelo contrário, efectue um movimento de vaivém para a frente e para trás pois as hastes serão mais duras. PERIGO Se os dentes entrarem em contacto com uma linha ou um cabo eléctrico, NÃO TOQUE NA LÂMINA! A LÂMINA PODE FICAR CONDUTORA. É EXTREMAMENTE PERIGOSO. Segure o corta-sebes pelapega principal, que é isolada, e ponha-o longe de si com precaução. Corte a corrente que alimenta a linha ou o cabo seccionado antes de a/o retirar dos dentes da lâmina. O não cumprimento desta instrução pode ocasionar ferimentos graves ou a morte. OHT-1845_25 lgs 12/09/06 13:53 Page 3738 Portugues

F GB D E I NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG FUNCIONAMENTO AVISO Limpe a zona de corte antes de utilizar a ferramenta. Retire todos os objectos como cabos de alimentação, fios eléctricos ou fios que possam ficar presos nos dentes da lâmina e provocar ferimentos graves. AVISO Não utilize solventes para limpar as peças de plástico. A maioria dos plásticos pode ser danificada pelos solventes vendidos no comércio. Utilize um pano limpo para limpar as sujidades, o óleo, a massa, etc. Utilize unicamente peças sobresselentes Ryobi de origem para as substituições. A utilização de qualquer outra peça pode apresentar um perigo ou danificar o aparelho. ADVERTÊNCIA Os elementos de plástico nunca devem entrar em contacto com líquido de travões, gasolina, produtos à base de petróleo, óleos penetrantes, etc. Estas substâncias contêm produtos químicos que podem danificar, enfraquecer ou destruir o plástico.

MANUTENÇÃO E REPARAÇÃO

SUBSTITUIÇÃO DA LÂMINA

AVISO Os dentes da lâmina são muito cortantes. Quando manipular a lâmina, não ponha as mãos entre os dentes e evite qualquer posição em que possa trilhar ou cortar as mãos. NUNCA toque nos dentes e não efectue nenhuma manutenção quando a bateria está instalada na ferramenta. REMOÇÃO DA LÂMINA (Fig. 6 & 7) ■ Retire a bateria do corta-sebes.■ Ponha o corta-sebes ao contrário numa bancada e retire os quatro (4) parafusos da tampa da lâmina. ■ Retire a tampa da lâmina (ver fig. 6). ■ Retire a placa introduzida nos dois pinos (ver fig. 7).■ Retire a anilha-freio, a anilha plana e a placa de retenção (ver fig. 7). ■ Alinhe as cames. NOTA: as asas não podem ser removidas antes de serem retiradas das ranhuras das cames. ■ Retire os quatro (4) parafusos que mantêm a lâmina no sítio. ■ A lâmina do corta-sebes termina por asas ovais. Certifique-se de que as asas da lâmina estão alinhadas com o respectivo alojamento. Retire a lâmina da estrutura da ferramenta. MONTAGEM DA LÂMINA (Fig. 6 & 7) ■ Alinhe as cames.■ Introduza uma lâmina nova na estrutura e verifique se as asas entram correctamente no respectivo alojamento. Rode a lâmina de modo que se encaixe por baixo do nível da came inferior. NOTA: Quando todos os elementos estão bem alinhados, a lâmina encaixa-se sem dificuldade na estrutura do motor. ■ Coloque os quatro (4) parafusos da lâmina no sítio e aperte-os bem firme. ■ Coloque a placa de retenção, a anilha plana e a anilha-freio no sítio. ■ Insira a placa nos dois pinos.■ Coloque a tampa da lâmina no sítio por meio dos 4 parafusos correspondentes. Aperte firmemente. AVISO Certifique-se de que a tampa da lâmina está fixada correctamente antes de instalar a bateria e pôr o corta-sebes a trabalhar. Se não respeitar esta instrução, os componentes internos podem ficar expostos e provocar um acidente ou um choque eléctrico que pode causar ferimentos graves. NOTA: Se a lâmina torcer depois de ser instalada no sítio, recomece as etapas indicadas nas secções "Remoção da lâmina" e "Montagem da lâmina". MANUTENÇÃO DA LÂMINA DO CORTA-SEBES AVISO Não esqueça que as ferramentas sem fio estão sempre prontas a funcionar visto que não têm necessidade de ser ligadas a uma tomada eléctrica. Para evitar ferimentos graves, retire sempre a bateria e seja extremamente vigilante durante a manutenção ou a substituição da lâmina. AVISO Para evitar ferimentos graves, retire a bateria antes de reparar, limpar ou retirar elementos da ferramenta. OHT-1845_25 lgs 12/09/06 13:53 Page 3839 Portugues

MANUTENÇÃO E REPARAÇÃO

MANUTENÇÃO DA LÂMINA

■ Lubrifique a lâmina depois de cada utilização.■ Verifique regularmente o grau de desgaste dos dentes e certifique-se de que não estão danificados. ■ Utilize sempre lâminas de origem para as substituições.

LUBRIFICAÇÃO DA LÂMINA

■ Retire a bateria do corta-sebes.■ Para uma utilização mais fácil da ferramenta e para prolongar a vida útil da lâmina, lubrifique a lâmina antes e depois de cada utilização. Antes de lubrificar a lâmina, retire a bateria e ponha o corta-sebes numa superfície plana. Aplique óleo ligeiro para motor ao longo do bordo superior da lâmina, como indicado na figura 8. ■ Pode ser necessário lubrificar a lâmina entre duas sessões de trabalho. Nesse caso, pare o corta-sebes, retire a bateria e lubrifique a lâmina. Em seguida pode recomeçar o trabalho. Nunca lubrifique a lâmina com o corta-sebes em funcionamento.

■ Espere que os dentes da lâmina estejam totalmente parados na posição indicada na figura 9. Terá então um espaço suficiente entre os dentes e as protecções. ■ Retire a bateria do corta-sebes.■ Fixe a lâmina num torno de bancada e afie a superfície exposta de cada dente com uma lima lisa e redonda 203 mm de comprimento e 6,4 ou 5,6 mm de diâmetro. Preste atenção para não modificar o ângulo dos dentes ao limar. ■ Retire o corta-sebes do torno, instale a bateria e ponha o corta-sebes a funcionar. Pare de novo o corta-sebes de modo que a lâmina fique numa posição em que a parte ainda não afiada dos dentes esteja exposta. ■ Retire a bateria do corta-sebes e afie a parte exposta dos dentes segundo as indicações precedentes.

LUBRIFICAÇÃO DO CORTA-SEBES

Todos os rolamentos desta ferramenta foram lubrificados com uma quantidade de lubrificante de alto índice de lubrificação, suficiente para toda a vida da ferramenta em condições normais de utilização. Por conseguinte, não requer nenhuma lubrificação suplementar. AVISO Não tente modificar esta ferramenta nem montar um acessório não recomendado neste manual. Estas transformações ou modificações são consideradas como uso abusivo e podem provocar situações perigosas com possibilidade de ferimentos graves. AVISO Controle regularmente o corta-sebes para ter a certeza de que nenhuma peça está quebrada e que todas as peças estão fixadas solidamente. Certifique-se de que todos os parafusos e todos os elementos de fixação estão bem apertados, de modo a reduzir os riscos de ferimentos graves.

MANUTENÇÃO DO CORTA-SEBES

■ Retire a bateria. AVISO Para evitar ferimentos graves, retire a bateria antes de reparar, limpar ou retirar elementos da ferramenta. ■ Limpe o corta-sebes com um pano húmido embebido em detergente macio. ■ Não utilize detergente forte para limpar a estrutura ou a pega – estes elementos são de plástico. Poderiam ficar danificados por certos óleos aromáticos como por exemplo o pinheiro ou o limão, ou por solventes como querosene. ■ Cuidado com a humidade que pode dar origem a choques eléctricos. Limpe qualquer resto de humidade com um pano macio e seco. ■ Utilize uma escova pequena ou o jacto de ar de um aspirador não muito forte para limpar as fendas de ventilação da caixa da bateria e da caixa do motor. ■ As fendas de ventilação nunca devem estar obstruídas.

ARRUMAR O CORTA-SEBES

■ Limpe cuidadosamente o seu corta-sebes antes de o arrumar. Arrume o corta-sebes num local seco, bem arejado e fora do alcance das crianças. Não o arrume perto de produtos corrosivos como, por exemplo, produtos químicos de jardinagem e sal para descongelação. ■ Proteja sempre a lâmina com a bainha de protecção antes de arrumar o corta-sebes, como indicado na figura 10. OHT-1845_25 lgs 12/09/06 13:53 Page 3940 Portugues

MANUTENÇÃO E REPARAÇÃO

■ Arrume e carregue a bateria num local fresco. As temperaturas inferiores ou superiores à temperatura ambiente normal reduzem a vida útil de uma bateria. ■ Nunca arrume uma bateria descarregada. Depois da utilização, espere que a bateria arrefeça e recarregue-a imediatamente. ■ Todas as baterias perdem a capacidade de carga com o tempo. Quanto mais alta for a temperatura, mais rapidamente a bateria perde a capacidade de carga. Se não utilizar o corta-sebes durante muito tempo, carregue a bateria todos os meses ou de dois em dois meses. Isto prolongará o tempo de vida útil da bateria.

Não ponha as ferramentas eléctricas no lixo doméstico. Estas ferramentas devem ser recicladas em centros de reciclagem do lixo. Contacte as entidades locais ou o seu revendedor para conhecer o procedimento de reciclagem adequada. OHT-1845_25 lgs 12/09/06 13:53 Page 4041 Nederlands

DECLARAÇÃO DE CONFORMIDADE

Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos. EN60745, EN50366, EN61000, EN55014, ISO11680, 98/37/EC, 89/336/EEC, 2000/14/CEE Nível de pressão acústica 87 dB(A) Nível de potência acústica 89 dB(A) Valor da aceleração da média quadrática ponderada 3,5 m/s
