One+ RHT184520 - Sövényvágók RYOBI - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen One+ RHT184520 RYOBI PDF formátumban.
| Termék típusa | Vezeték nélküli sövénynyíró |
| Márka | RYOBI |
| Modell | One+ RHT184520 |
| Akkumulátor feszültsége | 18 V (One+ rendszer) |
| Pengék hossza | 457 mm |
| Maximális vágási kapacitás | 10 mm |
| Üresjárati fordulatszám | 1 200 ford/perc |
| Súly (akkumulátorral) | 3,2 kg |
| Hangnyomásszint | 87 dB(A) |
| Hangteljesítményszint | 89 dB(A) |
| Rezgés (négyzetes középérték) | 3,5 m/s² |
| Akkumulátor típusa | Lítium-ion (One+ sorozat) |
| Tartozék akkumulátor | Nem (külön kapható) |
| Tartozék töltő | Nem (külön kapható) |
| Bekapcsolás | Dupla biztonság: ravasz + kapcsológombos fogantyú |
| Pengevédő | Kivehető védőhüvely |
| Ház anyaga | Robusztus műanyag ergonomikus fogantyúkkal |
| Penge karbantartása | Rendszeres kenés könnyű olajjal; élezés lehetséges |
| Penge csere | Teljes penge cserélhető (eredeti alkatrész) |
| Garancia | 24 hónap gyártási hibákra |
| Megfelelőségi szabványok | EN60745, EN50366, EN61000, EN55014, ISO11680 |
| Rendeltetésszerű használat | Sövények, bokrok és cserjék nyírása |
Gyakran ismételt kérdések - One+ RHT184520 RYOBI
Felhasználói kérdések a következőről One+ RHT184520 RYOBI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Sövényvágók PDF formátumban ingyenesen! Találja meg kézikönyvét One+ RHT184520 - RYOBI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. One+ RHT184520 márka RYOBI.
HASZNÁLATI ÚTMUTATÓ One+ RHT184520 RYOBI
Ez a szerszám ONE+ akkumulátorral működik.
A tűzveszély, a testi sérüléssel járó balesetek és az akkumulátorfolyadék-szivárgás elkerülése végett feltétlenül fontos, hogy az elektromos szerszámok használata során a biztonsági előírásokat teljes mértékben betartsa.
Olvassa el a használati útmutatót és tartsa be az összes biztonsági előírást és figyelmeztetést.
Hordjon hallás- és szemvédő eszközt.
Ne használja a szerszámot esőben.
Viseljen védőruházatot és védőcsizmát.
Viseljen vastag anyagból készült, csúszásmentes munkakesztyűt.
A munkafolyamatot szemlélő személyeket tartsa legalább 15 m-es távolságban a munkaterülettől.
KÉRJÜK, OLVASSA EL AZ ÖSSZES BIZTONSÁGI ELŐÍRÁST, MIELŐTT HASZNÁLATBA VESZI EZT A SZERSZÁMOT.
■ Figyelmesen olvassa el az összes biztonsági előírást. Tanulmányozza, ismerje meg a szerszámot és annak működését. Ne használja a gépet, ha fáradt, beteg, szeszes italt vagy kábítószert fogyasztott, illetve ha orvosságot szed. Használat előtt ellenőrizze a szerszám állapotát. Cseréltesse ki a sérült alkatrészeket. Bizonyosodjon meg arról, hogy nem szivárog folyadék (elektrolit) az akkumulátorból. ■Bizonyosodjon meg arról, hogy minden rögzítő- és védőelem a helyén van és a megfelelő módon meg van szorítva. Cseréljen ki minden repedt, csorbult vagy sérült vágókést és alkatrészt. Ellenőrizze, hogy a vágókés a megfelelő módon lett-e beszerelve és hogy erősen rögzül-e. Ily módon csökkenti - a használóra és a többi személyre nézve - a súlyos testi sérülés ill. a szerszám károsodásának veszélyét. A célnak megfelelő szerszámot használja. A sövényvágót kizárólag olyan munkálatokra használja, amelyekre tervezték / fejlesztették.
Ne használja a sövényvágót, ha a ki-be kapcsológomb (ravasz, megszakító) nem teszi lehetővé a készülék bekapcsolását illetve leállítását. Egy olyan szerszám, amelyet nem lehet megfelelőképp be- és kikapcsolni, az veszélyes és feltétlenül meg kell javíttatni. Mielőtt a szerszám használatába kezdene, tisztítsa meg a nyírásra kerülő részt. Távolítson el minden olyan kötelet, elektromos vezetéket, madzagot és egyéb tárgyat, amelyet a vágókés bekaphat. A gyermekeket, a többi személyt és a háziállatokat távol kell tartani a munkavégzés helyétől. A gyermekeket, a többi személyt és az állatokat tartsa legalább 15 m-es távolságban, mivel a vágás során előfordulhat, hogy a szerszám ágakat stb. dob ki. A munkafolyamatot néző többi személynek is előírás a szemvédő eszköz használata. Ha a vágás során valaki megközelíti a munkaterületet, állítsa le azonnal a sövényvágót. Az áramütés veszélyének elkerülése érdekében ne tegye ki a töltőt esőnek és nedvességnek. Ne használja a sövényvágót vizes kézzel. A sövényvágó gépet 15 évesnél fiatalabb korú gyermekek és gyakorlatlan személyek nem használhatják. A súlyos szemsérülések elkerülése érdekében viseljen védőszemüveget a szerszám használata közben. Ha a munkálatok során por termelődik, használjon arcvédőt vagy porvédő maszkot. A munkának megfelelő öltözéket viseljen. Ne hordjon olyan bő ruhát vagy ékszert, amelyet a készülék mozgó részei bekaphatnak. A kültéri munkálatokhoz nyomatékosan javasoljuk a gumikesztyű és a csúszásgátló talppal ellátott cipő viselését. Amennyiben hosszú a haja, gondoskodjon a védelméről, azaz tűzze fel a vállak vonala felett, hogy a szerszám mozgó részei ne kaphassák be. Elektromos szerszámot és akkumulátort ne tegyen ki esőnek, vagy páranak, nedvességnek. A sövényvágó szállítása és elrakása során ügyeljen arra, hogy a védőtokot helyezze fel előbb a szerszámra. Figyeljen mindig arra, hogy mi történik a környezetében, cselekedjen óvatosan és körültekintően: a működő szerszám által kibocsátott zaj elnyomhat más hangokat / zajokat. Váljon szokásává az, hogy a készülék beindítása előtt leellenőrzi, hogy a kulcsokat eltávolította-e. A szerszám használata előtt mindig ellenőrizze le, hogy a fogantyúk és a védőelemek a helyükön vannak-e. Soha ne használja a szerszámot, ha valamely alkatrésze hiányzik, vagy ha abba bármilyen, eredetitől eltérő alkatrész / tartozék lett beszerelve.
Magyar

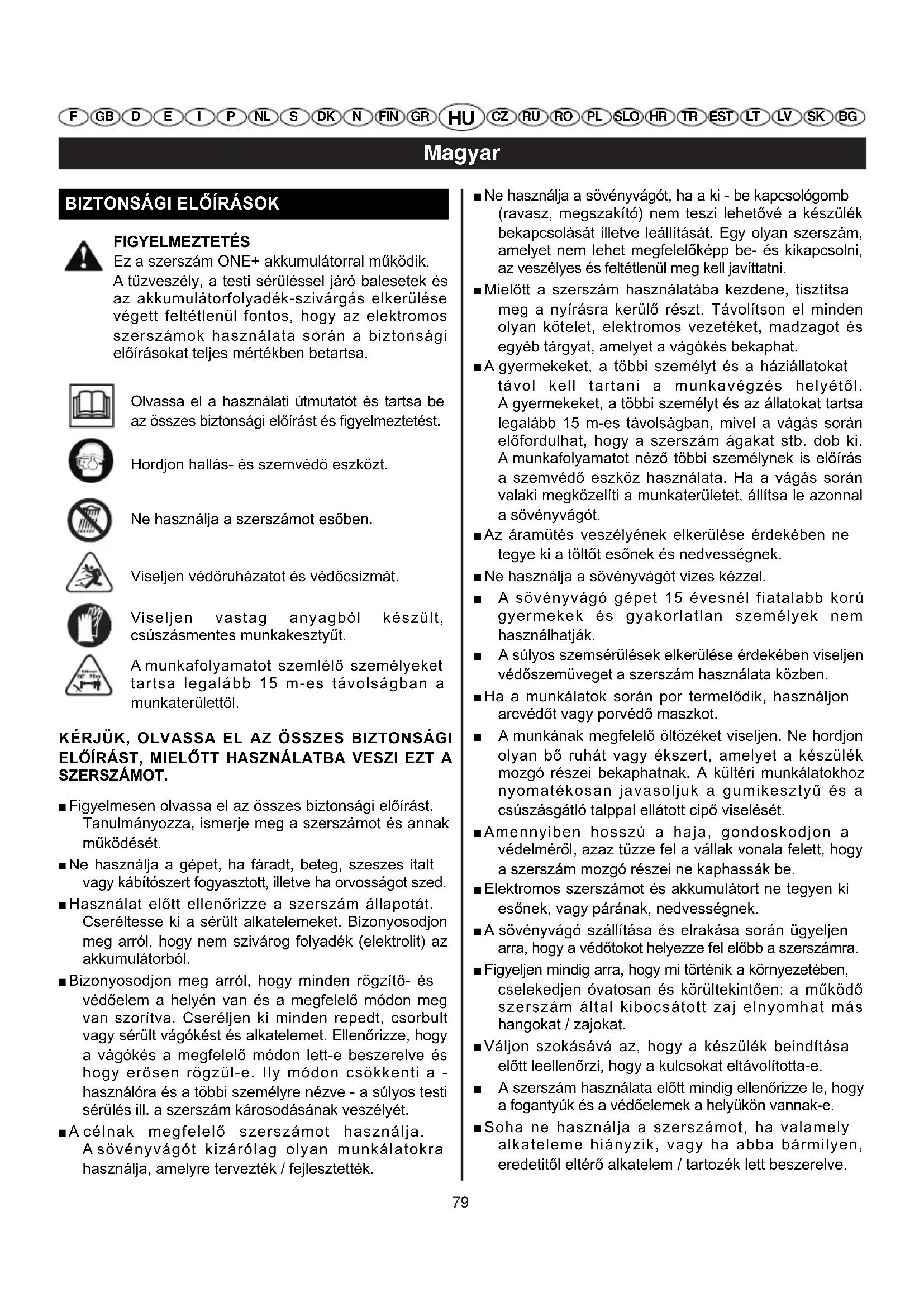

BIZTONSÁGI ELŐÍRÁSOK
A SÖVÉNYVÁGÓ HASZNÁLATÁVAL ÖSSZEFÜGGŐ ELŐÍRÁSOK
■ Biztonsági okokból ne használja a sövényvágót, ha az elülső fogantyú nincs a helyén. Használat közben mindig két kézzel fogja a szerszámot. ■ A szerszám véletlenszerű beindításának elkerülése érdekében ne szállítsa vagy hordozza a készüléket úgy, hogy közben az ujját a ravaszon tartja. ■ Mindig óvatosan és körültekintően cselekedjen. Figyeljen oda jól, hogy mit csinál, dolgozzon ésszerűen és hallgasson a józan ítélőképességére. ■ Viseljen vastag anyagú nadrágot, csúszásgátló talppal ellátott védőcipőt és kesztyűt. Ne hordjon rövidnadrágot, szandált és ne használja a sövényvágót mezítláb. Ne használja a szerszámot, ha a munkaterület rosszul van megvilágítva. Gondoskodjon arról, hogy a munkaterület részesüljön kellő megvilágításban (napfény vagy mesterséges megvilágítás). Ügyeljen arra, hogy munka közben mindig tartsa meg az egyensúlyt és ne használja a szerszámot, ha valamilyen instabil tárgyon áll. Álljon fél-terpesz állásban és ne nyújtsa túl messze a karját. Ne használja a szerszámot létrán állva. Ne erőltesse a szerszámot. A szerszám hatékonysága, valamint az igénybevétel biztonsága akkor maximális, ha azt a célnak és a teljesítményének megfelelően használja. ■ Engedje el a ravaszt, várja meg, amíg a motor teljesen leáll, majd vegye ki az akkumulátort, mielőtt a szerszám tisztításához, javításához vagy a beállítások elvégzéséhez fog. Ez a sövényvágó kizárólag sövények, bokrok és cserjék nyírására / vágására szolgál. Soha ne használja a szerszámot más alkalmazásra. Mielőtt bekapcsolja a szerszámot, bizonyosodjon meg arról, hogy a vágókés nem fog akadályba ütközni. Ha a sövényvágó valamilyen akadályba ütközik, vagy a vágókés beakad valamit, azonnal állítsa le a szerszámot, vegye ki az akkumulátort, és ellenőrizze, hogy egyik alkatrész sem sérült-e meg. Ne használja addig a szerszámot, míg végre nem hajtotta a szükséges javításokat. Ne használja a készüléket, ha az alkatrészek nincsenek megfelelőképpen rögzítve, ill. sérültek. ■ Figyeljen oda jól, hogy mit csinál, mindig óvatosan és körültekintően cselekedjen. Hallgasson a józan ítélőképességére.
Gondoskodjon a sövényvágó kellő karbantartásáról. Ügyeljen a vágókés tisztaságára és élesítésére, hogy a sövényvágó nagy teljesítményt tudjon nyújtani és hogy teljes biztonságban lehessen használni. Az előírásoknak megfelelően olajozza a szerszámot és cserélje az alkatrészeket. Ügyeljen arra, hogy a fogantyúk tiszta és száraz állapotban, olaj- és zsírmentesek legyenek. Ellenőrizze, hogy egyetlen alkatrész sem sérült. Ha bármilyen rendellenességet tapasztal, a munka folytatása előtt ellenőrizze, hogy a készülék sérült eleme működőképes állapotban van-e, be tudja-e tölteni rendeltetését. Ellenőrizze a mozgó alkatrészek beállítását. Ellenőrizze, hogy egyetlen elem sem tört el. Ellenőrizze a szerszám felszerelését és minden egyéb körülményt, amely befolyásolhatja a működését. A sérült védőt vagy bármilyen más megrongálódott alkatrészt / tartozékot a legközelebbi Hivatalos Ryobi Szerviz Központban kell kicseréltetni vagy megjavíttatni, kivéve ha a jelen használati útmutató erre vonatkozólag mást ír elő. Annak elkerülése érdekében, hogy megvágja magát, tartsa távol kezeit a vágókéstől. Ne próbálja a vágott részt kivenni, ill. ne tartsa kézzel a vágandó anyagot, ha a vágókés mozog (rotál). Bizonyosodjon meg arról, hogy az akkumulátort kivette és a ravaszt elengedte, mielőtt a vágóélbe szorult részt kiveszi. Ügyeljen arra, hogy ne érintse a vágóélt, amikor kézbe veszi a szerszámot.
FIGYELMEZTETÉS
A szerszám kikapcsolása után a vágóél néhány másodpercig lendületből MOZOG.
Tartsa távol a kezeit, arcát és lábát a mozgásban lévő elemektől. Ne próbálja megérinteni vagy leállítani a vágókést, ha az rotál. ■ Mindig állítsa le a motort, ha éppen nem vág, vagy ha egyik nyírásra kerülő részről a másikra helyezi át a szerszámot. Ne hagyja, hogy vágási hulladék vagy bármilyen más anyag gyűljön össze a szerszámon. Az ilyen hulladékok eltömíthetik a vágókést. Száraz helyiségben, magasban lévő- vagy kulccsal zárható helyen tárolja a szerszámot a nem helyénvaló használat és a károsodások elkerülése érdekében. A szerszámot gyermekek és gyakorlatlan személyek számára hozzáférhetetlen helyen kell tárolni. Tegye vissza a vágókés védőtokját a helyére, ha nem használja a sövényvágót. Ne merítse a szerszámot vízbe vagy bármilyen más folyadékba, óvja a fröccsenővíztől is. Ügyeljen arra, hogy a fogantyúk szárazak, tiszták, vágási hulladéktól mentesek legyenek.
Magyar
BIZTONSÁGI ELŐÍRÁSOK
Tisztítsa meg a szerszámot minden használat után. Lásd "A sövényvágó tárolása" című részben lévő utasításokat.
■ Bizonyosodjon meg arról, hogy a szerszám alkatelemei megfelelőképpen meg vannak szorítva, mielőtt szállítaná. Őrizze meg a jelen használati útmutatót. Használja rendszeresen az útmutatót és tájékoztassa az esetleges többi felhasználót is az itt leírtakról. Ha a sövényvágót kölcsönadja, ne feledje mellékelni hozzá a jelen használati útmutatót is.
JAVÍTÁS
A javításokat csak képzett szerelő végezheti el. A nem képzett személyek által végzett karbantartási ill. javítási munkálatok súlyos testi sérüléssel járó balesetveszéllyel járnak és károsíthatják a szerszámot. Ezen előírás be nem tartása a garanciát érvényteleníti, annak elvesztésével jár. A karbantartási munkálatok során kizárólag eredeti pótalkatrészeket lehet használni. Tartsa be a kézikönyv Karbantartás c. részében szereplő utasításokat. Így módon csökkentheti a súlyos testi sérüléssel járó balesetek és a szerszám károsodásának veszélyét. Ezen előírás be nem tartása a garanciát érvényteleníti, annak elvesztésével jár. A vágókés fogait nem lehet egyedileg cserélni: szükség esetén az egész vágókest ki kell cserélni.
A VEZETÉK NÉLKÜLI SZERSZÁMOKRA VONATKOZÓ KÜLÖNLEGES BIZTONSÁGI ELŐÍRÁSOK
■ Az akkumulátor behelyezése előtt győződjön meg arról, hogy a kapcsológomb "ki" állásban, ill. reteszelve van-e. Balesetet okozhat, ha egy akkumulátort bekapcsolt szerszámba tesz be. Kizárólag a gyártó által előírt töltővel töltse a szerszám akkumulátorát. Az előírástól eltérő típusú, nem az akkumulátorhoz való töltő használata tüzet okozhat. Egy akkumulátoros (vezeték nélküli) szerszámhoz csak az adott, neki megfelelő, speciális akkumulátor használható. Bármilyen más típusú akkumulátor használata tüzet okozhat. A használaton kívüli akkumulátort tartsa távol az olyan fémtárgyaktól, mint pl. gemkapocs, pénzérme, kulcs, csavar, szög és bármilyen olyan tárgy, mely rövidre zárhatja az akkumulátor sarkait. Az akkumulátor sarkainak rövidre zárása égési sérüléseket és tüzet idézhet elő.
■ Kerüljön bármiféle kontaktust, érintkezést az akkumulátorfolyadékkal, abban az esetben, ha a túlzott használat következtében szivárogni kezd. Amennyiben ez megtörténik, öblítse le az érintett felületet tiszta vízzel. Ha a folyadék szembe került, forduljon ezek után orvoshoz. Az akkumulátorból kikerülő folyadék irritációt válthat ki, és égési sérüléseket okozhat.
FIGYELMEZTETÉS
Ne kapcsolja be a szerszámot, ha annak egyik eleme hiányzik; pótolja a hiányzó elemet, mielőtt működésbe hozná a sövényvágót. Ezen előírás be nem tartása súlyos testi sérüléssel járó balesetet okozhat.
ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. HASZNÁLJA RENDSZERESEN ÉS TÁJÉKOZTASSA AZ ESETLEGES TOVÁBBI FELHASZNÁLÓT IS AZ ITT LEÍRTAKRÓL. HA KÖLCSÖNADJA A SZERSZÁMOT, NE FELEDJE MELLÉKELNI HOZZÁ A JELEN HASZNÁLATI ÚTMUTATÓT SEM.
| Motor | 18 V |
| Üresjárati fordulatszám | 1200 ford./perc |
| Vágokés hossza | 457 mm |
| Vágasteljesitmény | 10 mm |
| Súly (akkumulátorral) | 3,2 kg |
| Akkumulátor* | BPP-1817M / BPP-1815M / ABP-1801 |
| Tölto* | BC-1800 / BC-1815S / ACR-1800 |
*AZ AKKUMULÁTOROKAT ÉS TÖLTŐKET KÜLÖN ÁRUSÍTJUK
A KÉSZÜLÉK RÉSZEI
1. ábra
A. VÁGÓKÉS VÉDŐTOK B. VÉDŐLEMEZ C. BIZTONSÁGI KAPCSOLÓ D. RAVASZ KIOLDÓ GOMBJA E. MARKOLAT F. AKKUMULÁTOR (NINCS MELLÉKELVE) G. VÁGÓKÉS H. ELÜLSŐ FOGANTYÚ I. RAVASZ (KI-BE KAPCSOLÓGOMB)
Magyar
A KÉSZÜLÉK RÉSZEI
2. ábra
A. AKKUMULÁTOR (NINCS MELLÉKELVE) B. AKKUMULÁTOR RÖGZÍTŐGOMBOK
3. ábra
A. ELÜLSŐ FOGANTYÚ B. BIZTONSÁGI PAKCSOLÓ (MEGSZAKÍTÓ) C. RAVASZ KIOLDÓ GOMBJA D. RAVASZ
6. ábra
A. TALPLEMEZ CSAVAROK B. TALPLEMEZ
7. ábra
A. VÁGÓKÉS CSAVAROK B. BETÉTLEMEZ C. RÖGZÍTŐ ALÁTÉTGYŰRŰ D. ALÁTÉT E. TARTÓLEMEZ F. VÁGÓKÉS G. KENGYELEK H. BUTYKOK I. SZEGECSEK
9. ábra
A. KÉSFOG B. ÉLVÉDŐ FOG
10. ábra
A. VÁGÓKÉS VÉDŐTOK
MŰKÖDÉS
AZ AKKUMULÁTOR (NINCS MELLÉKELVE) BEHELYEZÉSE
Helyezze be az akkumulátort a sövényvágóba. Ehhez hozza egybe az akkumulátor domború bordáit a sövényvágó vájataival a 2. ábrán látható módon. Használat előtt bizonyosodjon meg arról, hogy az akkumulátor két oldalán elhelyezkedő rögzítőgombok jól illeszkednek, és hogy az akkumulátor megfelelően kapcsolódik a sövényvágóhoz.
AZ AKKUMULÁTOR (NINCS MELLÉKELVE) KIVÉTELE
Keresse meg az akkumulátor rögzítőgombjait, és nyomja meg őket, hogy leváljon az akkumulátor a sövényvágóról (lásd 2. ábra). Vegye ki az akkumulátort a sövényvágóból.
FIGYELEMFELHÍVÁS
Amikor a sövényvágóba illeszti az akkumulátort, bizonyosodjon meg arról, hogy az akkumulátor domború bordái jól illeszkednek a töltő vájataihoz, ill. hogy az akkumulátor rögzítőgombjai jól a helyükre kattantak. Az akkumulátor helytelen behelyezése megrongálhatja a készülék belső alkatrészeit.
A SÖVÉNYVÁGÓ BEINDÍTÁSA
Vegye le a vágókés védőtokját. Biztonsági okokból a sövényvágó elülső fogantyúján egy biztonsági kapcsoló található, melyet nyomva kell tartani a ravasz egyidejű nyomvatartásával ahhoz, hogy a szerszám működni tudjon. A sövényvágó használatához fogja meg egyik kezével a markolatot úgy, hogy könnyen előre tudja nyomni a ravasz kioldógombját, nyomja meg ezután a ravaszt, a másik kezével pedig fogja erősen az elülső fogantyút, hogy lenyomva tartsa a biztonsági kapcsolót. Amint benyomta a ravaszt, elengedheti a kioldógombot. A ravasz nem akad ki, amíg benyomva tartja.
A SÖVÉNYVÁGÓ LEÁLLÍTÁSA
Amint elengedi a ravaszt, a sövényvágó leáll. Amint elengedi a ravaszt, a kioldógomb automatikusan rögzíti azt.
HASZNOS TANÁCSOK
Ne erőltesse a szerszámot túl sűrű sövény vágásához. A vágókés elgörbülhet és lelassulhat. Amennyiben a vágókés lassabban vág, nyírjon lassabban. Ne próbáljon 10 mm-nél vastagabb szálakat vagy ágakat vágni, sem pedig olyan dolgokat, amelyek túl nagyok a fogaknak. A túl vastag ágak vágásához használjon kézifűrészt vagy fanyesőt. Amennyiben szép egyenesre szeretné nyírni a sövényt, használjon egy madzagot sablonként: Először jelölje meg azt a szintet, amelyre a sövényt szeretné nyírni. Húzza ki ezután a madzagot ezen a szinten a sövény mellett. Nyírja a sövényt a kifeszített madzag fölött a 4. ábrán látható módon. A sövény oldalát vágja úgy, hogy a teteje keskenyebb legyen (lásd 5. ábra). Ily módon egyenletesebb lesz a nyírt sövény felülete. Ha a fogak beszorultak, állítsa le a motort, várja meg, hogy a vágókés leálljon, és vegye ki az akkumulátort, mielőtt a fogakba szorult dolog eltávolításához fogna. Viseljen kesztyűt, ha tüskés sövényt nyír. Amikor fiatal cserjét nyír, széles, söprögető mozdulatokkal vágjon, hogy a sövényvágó fogai be tudják kapni a szárakat. Ha pedig öregebb cserjét vág, pont fordítva, inkább oda-vissza, előre-hátra mozdulatokkal dolgozzon, mivel a szárak keményebbek.
Magyar
MŰKÖDÉS
VESZÉLY
Ha a fogak elektromos gépekkel lépnek érintkezésbe, NE ÉRINTSE MEG A VÁGÓKÉST! A KÉS ELEKTROMOS FESZÜLTSÉG ALATT LEHET. EZ RENDKÍVÜL VESZÉLYES. Fogja a sövényvágót a szigetelt markolatnál fogva, és tegye le óvatosan a földre, messzire Öntől. Szüntesse meg a gépek áramellátását, mielőtt kihúzná a vágókés fogai közül. Ezen előírás be nem tartása súlyos testi sérüléssel járó-, de akár halálos kimenetelű balesetet is okozhat.
FIGYELMEZTETÉS
Mielőtt a szerszám használatába kezdene, tisztítsa meg a nyírásra kerülő részt. Távolítson el minden olyan dolgot - pl. elektromos gépezet, madzag stb., amelyet a vágókés fogai bekaphatnak és súlyos testi sérüléssel járó balesetet okozhatnak.
FIGYELMEZTETÉS
Ne használjon oldószert (hígítót) a műanyagból készült részek tisztításához. A legtöbb műanyagfelületet a kereskedelmi forgalomban kapható oldószerek megrongálhatják. A szennyeződések, olaj, zsír stb. tisztítására használjon egy tiszta ruhadarabot. Kizárólag eredeti Ryobi pótalkatrészeket használjon a cseréhez. Bármilyen más alkatrész használata veszélyes és a készülék megrongálódását okozhatja.
FIGYELEMFELHÍVÁS
Óvja a műanyagból készült részeket fékolajtól, benzintől, és minden egyéb, olaj alapú terméktől stb. Ezek a vegyi termékek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket.
KARBANTARTÁS ÉS JAVÍTÁS
A VÁGÓKÉS CSERÉJE
FIGYELMEZTETÉS
A vágókés fogai nagyon élesek. Amikor a vágókéshez nyúl, ne tegye a kezét a fogak közé, és kerüljön minden olyan helyzetet, amikor becsípheti vagy megvághatja a kezét / ujjait. SOHA NE érjen a fogakhoz, és soha ne végezzen semmiféle karbantartást, ha az akkumulátor a szerszámon van.
A VÁGÓKÉS KIVÉTELE (6. és 7. ábra)
Vegye ki az akkumulátort a sövényvágóból. Helyezze a sövényvágót fejjel lefelé egy munkaasztalra, és vegye ki a négy (4) talplemez csavart. Vegye le a talplemezt (lásd 6. ábra). Vegye ki a két szegecsen lévő betétlemezt (lásd 7. ábra). Vegye ki a rögzítő alátétgyűrűt, az alátétet és a tartólemezt (lásd 7. ábra). Hozza egybe a bütyköket.
MEGJEGYZÉS: a kengyeleket nem lehet addig felemelni, amíg ki nem veszi a bütykök vajatábláját.
Csavarja ki a vágókészt tartó négy (4) csavart. ■ Az ovális kengyelek a sövényvágó késének végén találhatók. Bizonyosodjon meg arról, hogy a vágókés kengyelei a helyükre illeszkednek-e. Vegye ki a vágókészt a szerszám házából.
A VÁGÓKÉS BEHELYEZÉSE (6. és 7. ábra)
Hozza egybe a bütyköket. Helyezzen be egy új vágókészt a házba, bizonyosodjon meg arról, hogy a kengyelek jól illeszkednek a helyükre. Forgassa a vágókészt oly módon, hogy lesüllyedjen az alsó bütyök szintje alá.
MEGJEGYZÉS: Amikor minden elem a helyén áll, a vágókés akadálytalanul illeszkedik a motorházban.
Csavarja vissza a vágókészt tartó négy (4) csavart a helyére, és húzza meg őket erősen. Tegye vissza az alátétet és a rögzítő alátétgyűrűt a helyére. Helyezze vissza a betétlemezt a két szegecsre. Tegye vissza a vágókés talplemezét a helyére a megfelelő 4 csavar segítségével. Jól húzza meg a csavarokat.
FIGYELMEZTETÉS
Bizonyosodjon meg arról, hogy a talplemez megfelelő módon van rögzítve, mielőtt az akkumulátort behelyezné és a sövényvágót bekapcsolná. Amennyiben nem tartja be ezt az utasítást, a készülék belső alkatrészei nem biztos, hogy fedve lesznek, és ez súlyos sérülésekkel járó balesetet vagy áramütést okozhat.
MEGJEGYZÉS: Ha a vágókés meghajlik, miután a helyére tette, kezdje elölről a "A vágókés kivétele" és "A vágókés behelyezése" című részben leírt lépéseket.
KARBANTARTÁS ÉS JAVÍTÁS
Ne feledkezzen meg arról, hogy az akkumulátoros szerszám mindig üzemképes állapotban van, hiszen nincs szükség arra, hogy hálózati aljzathoz csatlakoztassa. A súlyos testi sérülésekkel járó balesetek elkerülése érdekében karbantartás és a vágókés cseréje esetén előbb vegye ki az akkumulátort, és rendkívül óvatosan járjon el.
FIGYELMEZTETÉS
A súlyos testi sérülésekkel járó balesetek elkerülése érdekében vegye ki az akkumulátort javítás és tisztítás előtt, valamint ha alkatrészeket vesz ki a szerszámból.
A VÁGÓKÉS KARBANTARTÁSA
A vágókest minden használat után olajozza meg. Rendszeresen ellenőrizze a fogak kopását / élességét, és bizonyosodjon meg arról, hogy nem sérültek-e. Csere esetén kizárólag eredeti vágókessel helyettesítse a régit.
A VÁGÓKÉS OLAJOZÁSA
Vegye ki az akkumulátort a sövényvágóból. A szerszám könnyebb használata, ill. élettartamának megnövelése érdekében olajozza meg a vágókest minden használat előtt és után. Mielőtt a vágókés olajozásához kezdene, vegye ki az akkumulátort, és helyezze a sövényvágót egy sík felületre. Ehhez használjon könnyű gépolajat, kenje meg a vágókés felső szegélyét a 8. ábrán látható módon. ■ Szükségessé válhat az, hogy a vágókest két munka között is megolajozza. Ebben az esetben állítsa le a sövényvágót, vegye ki az akkumulátort, és olajozza meg a vágókest. Ezután újra munkához láthat. Soha ne olajozza a vágókest, amikor a sövényvágó be van kapcsolva.
A VÁGÓKÉS ÉLEZÉSE
Várja meg, amíg a vágókés fogazata teljesen leáll a 9. ábrán látható pozícióban. Ily módon elegendő hely marad a vágó- és elvédő fogak között. Vegye ki az akkumulátort a sövényvágóból.
Szorítsa egy satuba a vágókest, és a fogak kiálló felületét élesítse meg egy finom fogazatú körreszelővel (203 mm hossz, 6,4 mm vagy 5,6 mm átmérő). Ügyeljen arra, hogy ne módosuljon a fogak szöge a reszelés során. Vegye ki a sövényvágót a satuból, helyezze vissza az akkumulátort, és kapcsolja be a szerszámot. Állítsa le újra a sövényvágót oly módon, hogy a vágóél úgy álljon, hogy az eddig nem élesített fogak látszanak. Vegye ki az akkumulátort a sövényvágóból, és élesítse meg a fogak kiálló felületét az előbbiekben bemutatott módon.
A SÖVÉNYVÁGÓ KENÉSE
A szerszám összes csapágyát gyártáskor magas kenőhatású és a szerszám teljes élettartamára – normál használati körülmények között – elegendő mennyiségű olajjal láttuk el. Ennek következtében nincs szükség arra, hogy a szerszám belső részeit kenje.
FIGYELMEZTETÉS
Ne próbálja a szerszámot átalakítani / módosítani, és a jelen kézikönyvben nem előírt tartozékokat szerelni rá. Az ilyen átalakítások és módosítások végrehajtása helytelen, nem rendeltetésszerű használatnak minősül, veszélyes helyzeteket idézhet elő, és súlyos testi sérülésekkel járó balesetet vonhat maga után.
FIGYELMEZTETÉS
Rendszeresen ellenőrizze a sövényvágót, bizonyosodjon meg arról, hogy egyetlen elem sem tört el, és hogy minden rész erősen rögzül. A súlyos testi sérülésekkel járó balesetek elkerülése érdekében ügyeljen arra, hogy minden csavar és rögzítőelem jól meg legyen szorítva a szerszámon.
A SÖVÉNYVÁGÓ KARBANTARTÁSA
Vegye ki az akkumulátort.
FIGYELMEZTETÉS
A súlyos testi sérülésekkel járó balesetek elkerülése érdekében vegye ki az akkumulátort javítás és tisztítás előtt, valamint ha alkatrészeket vesz ki a szerszámból.
A sövényvágót egy kímélő mosogatószeres vízbe mártott ruhadarab segítségével tisztítsa meg.
KARBANTARTÁS ÉS JAVÍTÁS
Ne használjon erős detergens tisztítószert a szerszám házának és fogantyújának tisztításához, mert ezek az elemek műanyagból készültek. Bizonyos aromás olajok károsíthatják őket, mint például citromos fenyőolaj vagy az olyan oldószerek, mint a kerozin. ■ Figyelem, a nedvesség áramütést okozhat. Töröljön le mindent szárazra. ■ A motorház és az akkumulátor doboz szellőzőnyílásainak tisztításához használjon egy kiskefét vagy egy kisteljesítményű porszívó fúvókáját. Rendszeresen bizonyosodjon meg arról, hogy a szellőzőnyílások soha ne legyenek eltömődve.
A SÖVÉNYVÁGÓ TÁROLÁSA
Gondosan tisztítsa meg a sövényvágót, mielőtt elrakná. A sövényvágót egy száraz, jól szellőző, a gyermekek számára hozzáférhetetlen helyen kell tárolni. Ne tárolja olyan oxidálószerek közelében, mint pl. kerti munkákhoz használatos vegyszerek vagy jégmentesítő sók. Húzza a vágókésre a védőtokot a 10. ábrán látható módon, mielőtt elrakja. Az akkumulátort hűvös helyen tárolja és töltse. A normál szobahőmérsékletnél alacsonyabb és magasabb hőmérsékletek csökkentik az akkumulátor élettartamát.
Soha ne rakja el az akkumulátort lemerült állapotban. Használat után várja meg, hogy lehűljön, és azonnal töltse fel. Minden akkumulátor veszít töltési kapacitásából az idő előrehaladtával. Minél magasabb a hőmérséklet, az akkumulátor annál gyorsabban veszít töltési kapacitásából. Ha hosszabb ideig nem használja a sövényvágót, töltse fel az akkumulátort havonta / kéthavonta. Ez meghosszabbítja az élettartamát.
Ne dobja a háztartási szemétbe az elhasznált elektromos szerszámokat. Segítse elő az újrahasznosítást azzal, hogy egy hulladékkezelő létesítménybe viszi. Forduljon az illetékes hatóságokhoz vagy a viszonteladóhoz a megfelelő újrahasznosítási / újrafelhasználási eljárással kapcsolatos tájékoztatásért.
Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártási hibák, valamint a készülékben található alkatrészek miatt jelentkező meghibásodás ellen. A garancia az eladó által, a vásárló számára kiállított, eredeti adás-vételi szerződésen feltüntetett dátumtól érvényes. A normális igénybevételből fakadó elhasználódás, a nem rendeltetésnek megfelelő használat vagy karbantartási művelet miatt fellépő, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik.
A garancia periódus alatt fellépő meghibásodás esetén juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba.
A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelteket.
Felelősségünk teljes tudatában kijelentjük, hogy a jelen termék megfelel a következő szabványoknak és előírásoknak: EN60745, EN50366, EN61000, EN55014, ISO11680, 98/37/EC, 89/336/EEC, 2000/14/CEE
Hangnyomás szint dB(A) 87 dB(A)
Hangerő szint dB(A) 89 dB(A)
A gyorsulás négyzetes súlyozott átlag értéke
Kibocsátás időpontja
Kibocsátó
A műszaki dokumentációért az alábbi vállalat a felelős: Minőségbiztosítási Osztály - szabványosítási csoport, Techtronic Appliances Factory, Sam Tuen Management Zone, Hou Jie Town, Dongguan City, Guangdong 523941, Kína.
Gyártó neve: Techtronic Appliances (HK) Ltd. 18/F, CDW Building, 388 Castle Peak Road, Tsuen Wan, Hongkong.
MEGFELELŐSÉGI NYILATKOZAT
Kijelentjük, hogy ez a termék megfelel az alábbi szabványok és kötelező előírások követelményeinek: EN60745, EN50366, EN61000, EN55014, ISO11680, 98/37/EC, 89/336/EEC, 2000/14/CEE
