MANUAL DE UTILIZADOR SECSA200 KONIG

Detector de Fumos Óptico Interconectável

KÄYTTÖOHJE (s. 50)

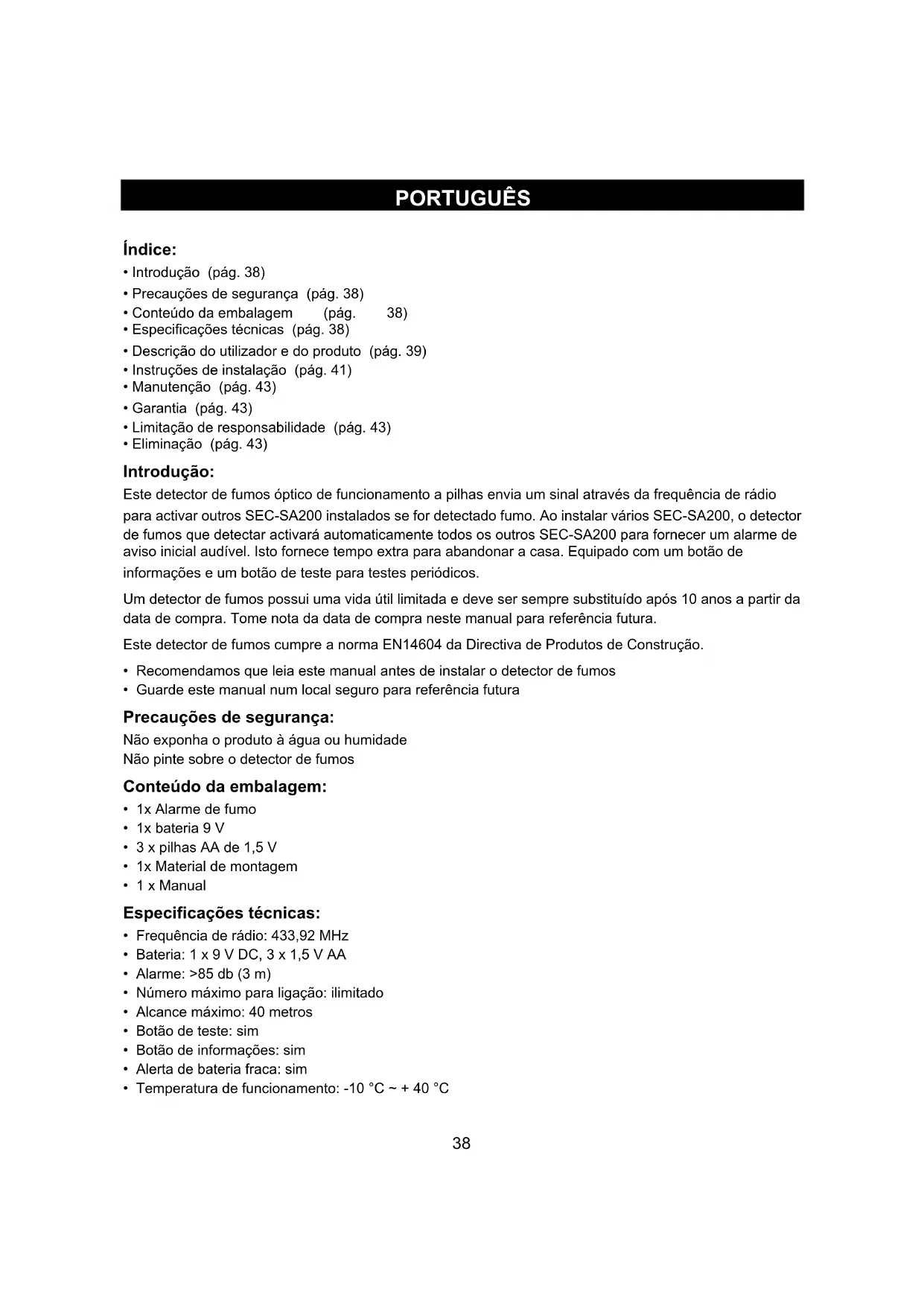

• Introdução (pág. 38)
• Precauções de segurança (pág. 38)
• Conteúdo da embalagem (pág. 38)
• Especificações técnicas (pág. 38)
• Descrição do utilizador e do produto (pág. 39)
• Instruções de instalação (pág. 41)
• Manutenção (pág. 43)
  • Garantia (pág. 43)
• Limitação de responsabilidade (pág. 43)
• Eliminação (pág. 43)

Introdução:

Este detector de fumos óptico de funcionamento a pilhas envia um sinal através da frequência de rádio para activar outros SEC-SA200 instalados se for detectado fumo. Ao instalar vários SEC-SA200, o detector de fumos que detectar activará automaticamente todos os outros SEC-SA200 para fornecer um alarme de aviso inicial audível. Isto fornece tempo extra para abandonar a casa. Equipado com um botão de informações e um botão de teste para testes periódicos.

Um detector de fumos possui uma vida útil limitada e deve ser sempre substituído após 10 anos a partir da data de compra. Tome nota da data de compra neste manual para referência futura.

Este detector de fumos cumpre a norma EN14604 da Directiva de Produtos de Construção.

• Recomendamos que leia este manual antes de instalar o detector de fumos
• Guarde este manual num local seguro para referência futura

Precauções de segurança:

Não exponha o produto à água ou humidade

Não pinte sobre o detector de fumos

Conteúdo da embalagem:

• 1x Alarme de fumo
• 1x bateria 9 V
• 3 x pilhas AA de 1,5 V
  • 1x Material de montagem
• 1 x Manual

Especificações técnicas:

• Frequência de rádio: 433,92 MHz
  • Bateria: 1 x 9 V DC, 3 x 1,5 V AA
  • Alarme: >85 db (3 m)
• Número máximo para ligação: ilimitado
• Alcance máximo: 40 metros
• Botão de teste: sim
• Botão de informações: sim
• Alerta de bateria fraca: sim
• Temperatura de funcionamento: -10^ +40^

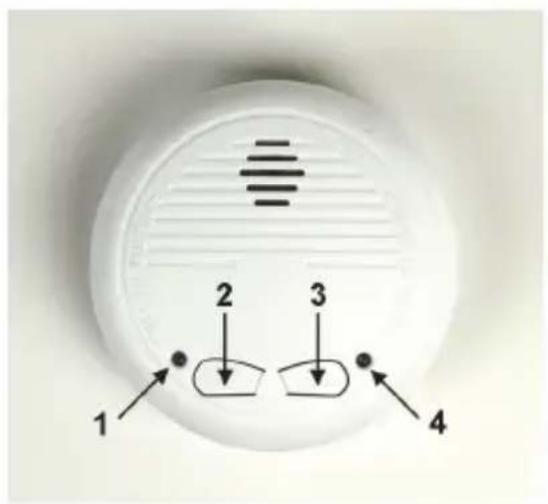

Descrição do produto e utilizador:

1 2 3 4

1. Indicador ALARME

2. Botão de TESTE

Testar o detector de fumos

Tal como qualquer outro dispositivo electrónico, os detectores de fumo não são à prova de de tudo. Os detectores de fumos contêm componentes electrónicos que podem falhar ou desgastar-se a qualquer momento.

Recomendamos que teste o detector de fumos todas as semanas para garantir o funcionamento correcto do mesmo.

Mantenha o botão de teste premido até o alarme soar durante alguns segundos. O indicador de alarme (vermelho) (1) e o indicador de obtenção de informações (verde) (4) começar a piscar durante um momento. Se o alarme não soar, verifique se o indicador de bateria pisca a cada 45 segundos. Se não for este o caso, substitua imediatamente a bateria.

O indicador de bateria pisca a cada 45 segundos para indicar que o detector de fumos está a funcionar correctamente. Quando o indicador de bateria pisca e emite um bip curto, significa que a bateria está a ficar fraca e deve ser imediatamente substituída.

3. Botão de OBTENÇÃO DE INFORMAÇÕES

Siga os passos seguintes para definir o detector de fumos PRINCIPAL e o(s) detector(es) de fumos ASSISTENTE(S) para criar um sistema de detectores de fumos com 2 ou mais SEC-SA200's.

1. Prima o botão de OBTENÇÃO DE INFORMAÇÕES duas vezes. O indicador de OBTENÇÃO DE INFORMAÇÕES muda de vermelho para verde. Este detector de fumos será o detector de fumos PRINCIPAL. Certifique-se de que o indicador de OBTENÇÃO DE INFORMAÇÕES está verde antes de continuar.
2. Prima o botão de OBTENÇÃO DE INFORMAÇÕES do(s) detector(es) de fumos ASSISTENTE(S) uma vez. O(s) indicador(es) de ALARME(S) ligam com a luz vermelha. Certifique-se de que o(s) indicador(es) de ALARME(S) está(ão) vermelho(s) antes de continuar.
3. Prima o botão de TESTE do detector de fumos PRINCIPAL durante vários segundos para enviar o sinal de informações para o(s) detector(es) de fumos ASSISTENTE(S). O indicador de ALARME pisca e o

detector de fumos emite um som. O(s) detector(es) de fumos ASSISTENTE(S) recebem o sinal e emitem um som.

1. Prima o botão de TESTE em cada detector de fumos ASSISTENTE durante vários segundos para enviar um sinal de informações para o detector de fumos PRINCIPAL. O detector de fumos PRINCIPAL recebe o sinal e emite um som.

Nota: o número de detectores de fumos é ilimitado. O intervalo máximo entre 2 detectores de fumos para comunicarem entre si é de 40 metros.

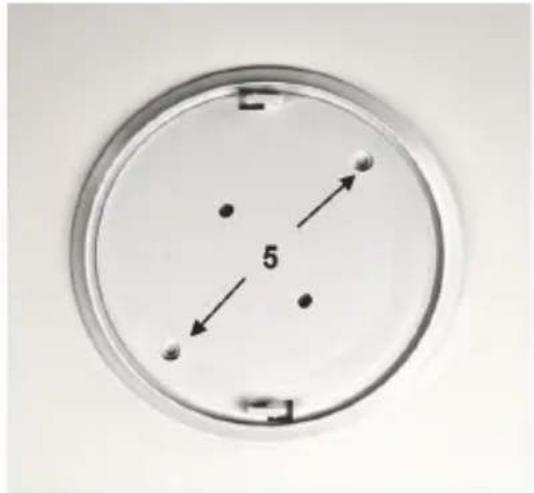

5. Oríficios e placa de fixação

Utilize os parafusos e fichas fornecidos para colocar a placa de fixação no tecto.

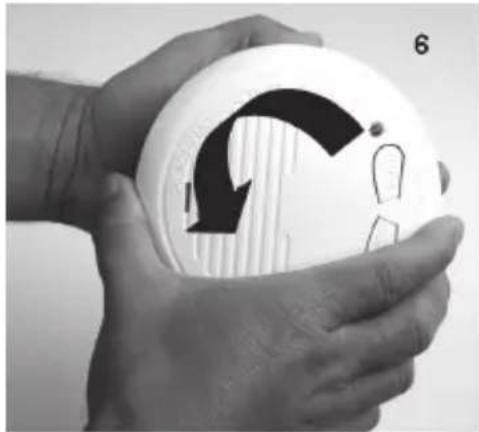

6. Remover a placa de fixação

Rode a placa de fixação do detector de fumos no sentido inverso ao dos ponteiros do relógio para aceder ao compartimento da bateria do mesmo.

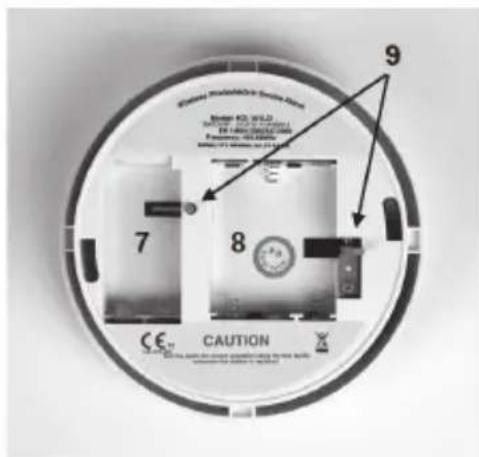

1. Compartimento da bateria de 9 V

2. Compartimento das pilhas AA de 1,5 V

9. Rede de segurança

A rede de segurança impede a instalação do detector de fumos na placa de fixação sem inserir primeiros as pilhas. Nota: empurre a rede de segurança das pilhas AA de 1,5 V para o compartimento das pilhas quando colocar as pilhas.

Estimated Wireless/Or Security System Under KG: WILD EN 1000-000000000 Features: 95.0000 7 8 9 CAUTION

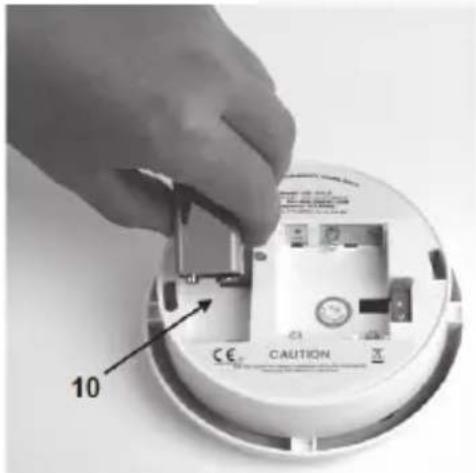

10. Colocar a bateria de 9 V

Retire o selo plástico da bateria de 9 V e coloque a bateria de 9 V no respectivo compartimento. Cumpra os sinais de polaridade no interior do compartimento da bateria.

10 CAUTION

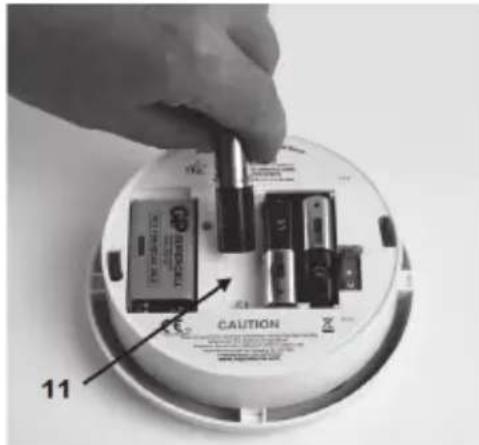

11. Colocar as pilhas AA de 1,5 V

Retire o selo plástico das pilhas AA 1,5 V e coloque-as no respectivo compartimento. Coloque as pilhas AA de 1,5 V cumprindo os sinais de polaridade no interior do compartimento.

CAUTION 11

Depois de colocar as pilhas, use o botão de teste para ver se o detector de fumos funciona correctamente. (Consulte Testar o detector de fumos.)

Quando a placa de fixação estiver montada no tecto e o detector de fumos for testado após inserir as pilhas, coloque o detector de fumos na placa de fixação rodando-o no sentido dos ponteiros de relógio. Consulte o seguinte capítulo sobre onde instalar o(s) detector(es) de fumo.

Instruções de instalação:

Instale um detector de fumos em todos os quartos ou áreas a todos os níveis da casa.

O fumo poderá não chegar ao detector de fumos se tiver instalado apenas num quarto ou área. Se começar um incêndio noutro quarto ou área onde o detector de fumos estiver instalado, este não detectará o fumo ou irá detectá-lo demasiado tarde para alertar os membros da residência. Um detector de fumos não detectará imediatamente um incêndio, excepto se for no quarto ou área onde está instalado.

Coloque, pelo menos, um detector de fumos em todos os quartos/áreas entre o quarto e a saída da casa. Recomendamos que crie um plano de saída de emergência e o pratique com os membros da casa em caso de emergência.

Os requisitos para a instalação do detector de fumos poderá diferir ligeiramente de região. Contacte as autoridades locais para obter requisitos adicionais.

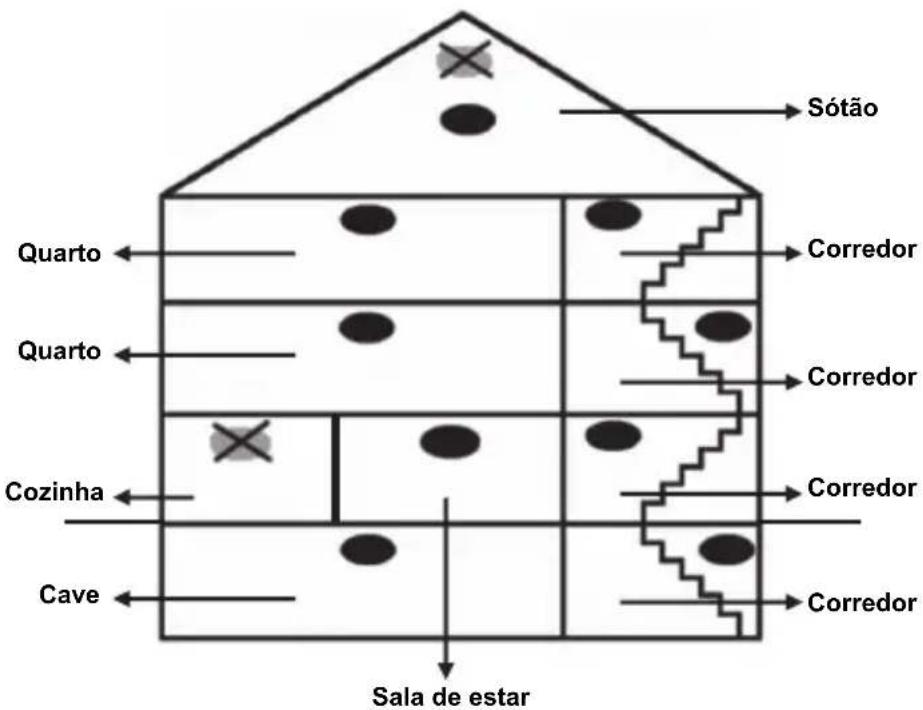

Exemplo de instalação de detectores de fumos:

Sótão Quarto ← Quarto ← Cozinha ← Cave ← Sala de estar Corredor Corredor Corredor Corredor Corredor

Em tectos

Instale os detectores de fumos o mais perto possível do centro do tecto. Se isto não for possível, instale o detector de fumos a, pelo menos, 30 a 50 cm da parede.

(Devido aos espaços de zonas mortas)

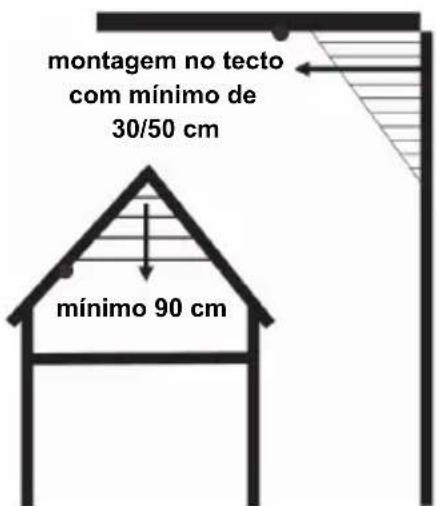

Quartos com tectos de duas águas

Instale o detector de fumos a uma distância de 90 cm do ponto mais alto (devido ao espaço de zona morta).

montagem no tecto com mínimo de 30/50 cm mínimo 90 cm

Nota: Ao instalar um detector de fumos num corredor com um comprimento de 7,5 metros ou mais, recomendamos que instale um detector de fumos no início e outro no fim do corredor.

Não instale um detector de fumos

• Num ambiente húmido, com pó ou fumo
• Em quartos ou áreas cujas temperaturas sejam inferiores a 4 °C ou superiores a 38 °C
• Na cozinha, casa-de-banho ou garagem
• Em locais com correntes de ar
• Próximo de uma ventoinha ou respiradouro
• Sobre aquecedores

Nota: Ao instalar um detector de fumos num corredor com um comprimento de 7,5 metros ou mais, recomendamos que instale um detector de fumos no início e outro no fim do corredor.

Manutenção:

Recomendamos que limpe o detector de fumos uma vez por mês. Aspire com cuidado o exterior do detector de fumos com a escova macia colocada no aspirador. Não utilize água, solventes de limpeza nem abrasivos.

Garantia:

Não é aceitável qualquer garantia ou responsabilidade devidas a alterações e modificações no produto ou de danos causados pela utilização incorrecta deste produto.

Limitação de Responsabilidade:

Os designs e as especificações estão sujeitos a alteração sem aviso prévio. Todos os logótipos, marcas ou logótipos de marcas e nomes de produtos são marcas registadas dos respectivos proprietários e são reconhecidas como tal neste documento.

Eliminação:

• Este produto deve ser eliminado separadamente num ponto de recolha apropriado. Não eliminar este produto juntamente com o lixo doméstico.
• Para obter mais informações, contactar o revendedor ou o organismo local responsável pela gestão de resíduos.

Este produto foi fabricado e fornecido em conformidade com todos os regulamentos e directivas relevantes, válidos para todos os estados membros da União Europeia. Além disso, está em conformidade com todas as especificações e regulamentos aplicáveis no país de venda.

Mediante pedido, será disponibilizada documentação formal. Isto inclui, mas não se limita a: Declaração de Conformidade (e identidade do produto), Ficha de Dados de Segurança de Material e relatório de teste do produto.

Contactar o nosso centro de serviço de apoio ao cliente para obter assistência:

através da página de internet: http://www.nedis.pt/pt-pt/contacto/formulario-de-contacto.htm

através de e-mail: [e-mail]

através do telefone: [phone] (durante o horário normal de expediente)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLANDA

Modelo: LM-101LG

DoP: 201308060001

0832-CPR-FR0033

EN 14604:2005/AC:2008

Dispositivos de detecção de fumos

Para protecção contra incêndios e instalação em edifícios

Característica essencial 1: Movimento

Característica essencial 2: Movimento

Característica essencial 3: Movimento

Característica essencial 4: Movimento

Característica essencial 5: Movimento

Característica essencial 6: Movimento

Característica essencial 7: Movimento
