РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SECSA200 KONIG

ИНСТРУКЦИЯ (стр. 92)

Связующий оптический сигнализатор дыма

ENGLISH

Table of contents:

• Введение (стр. 92)
- Меры безопасности (стр. 92)
• Комплектация (стр. 92)
• Технические условия (стр. 92)
- Инструкция по использованию изделия (стр. 93)
- Инструкция по установке (стр. 95)
- Обслуживание (стр. 97)
• Гарантия (стр. 97)
• Оговорки (стр. 97)
• Утилизация (стр. 97)

Введение:

Оптический сигнализатор дыма, питающийся от батареек, в случае обнаружения дыма активирует по радио частоте остальные установленные компоненты SEC-SA200. При установленном комплекте SEC-SA200 любой сработавший сигнализатор дыма с целью дать раннюю предупредительную звуковую тревогу автоматически активирует все остальные компоненты SEC-SA200. Это обеспечивает достаточное время для покидания помещения. Оснащен обучающей кнопкой и тест - кнопкой для периодической проверки.

Сигнализатор дыма имеет ограниченный срок службы и должен быть заменен не позднее 10 лет от даты приобретения. Впишите дату покупки в это Руководство для последующего использования.

Этот сигнализатор дыма соответствует стандарту EN14604 Директивы по строительным изделиям.

• Мы рекомендуем перед установкой сигнализатора дыма прочитать это Руководство
  • Храните это Руководство в надежном месте, чтоб обратиться к нему в случае необходимости

Меры безопасности:

Не подвергайте устройство воздействию воды или влаги

Не закрашивайте сигнализатор дыма

Комплект упаковки:

• 1x сигнализатор дыма
• 1x 9 В литиевая батарейка
• 3x 1,5 В АА батарейки
• 1x крепежный материал
• 1x Руководство

Технические характеристики:

• Радио частота: 433,92 МГц
• Батарея: 1x 9 В постоянного тока, 3x 1,5 В АА
• Сигнал тревоги: >85 дБ (3м)
- Максимальное число подключаемых объектов: неограничено
- Максимальный диапазон: 40 метров
- Тест-кнопка: да
- Обучающая кнопка: да
• Сигнал разрядки батареек: да
• Рабочая температура: От -10 °C до + 40 °C

Инструкция по использованию изделия:

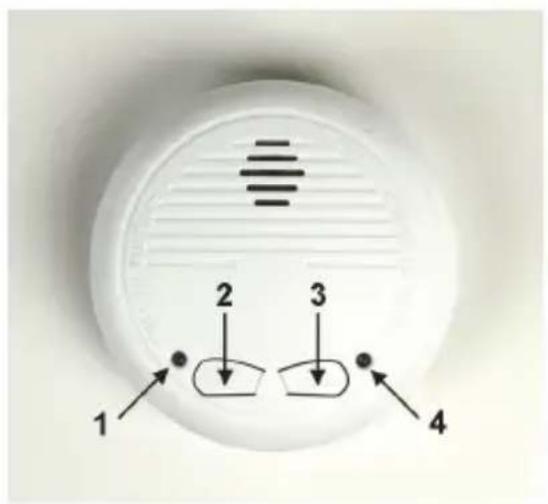

1 2 3 4

1. Индикатор ТРЕВОГИ

2. ТЕСТ-кнопка

Диагностирование сигнализатора дыма

Как и все электронные устройства, сигнализатор дыма не является «дуракоустойчивым».

Сигнализатор дыма содержит электронные компоненты, которые в любое время могут выйти из строя.

Чтобы быть уверенным в работоспособности сигнализатора дыма мы рекомендуем диагностировать его еженедельно.

Нажмите и удерживайте кнопку диагностирования, позволив сигналу прозвучать в течение нескольких секунд. Индикатор тревоги (красный) (1) и индикатор обучения (зеленый) (4) некоторое время будут моргать. Если сигнал тревоги не звучит, проверьте, моргает ли индикатор батарейки каждые 45 секунд. Если нет, немедленно замените батарейки.

Индикатор батарейки

Индикатор батарейки моргает каждые 45 секунд показывая, что сигнализатор дыма работает правильно. Если индикатор батарейки моргает и издает короткие сигналы – это означает, что батарейки разряжены и их нужно немедленно заменить.

3. Кнопка ОБУЧЕНИЯ

Для установки ГЛАВНОГО сигнализатора дыма и ВСПОМОГАТЕЛЬНОГО сигнализатора(ов) дыма для создания системы из 2 или более SEC-SA200.

1. Дважды нажмите кнопку ОБУЧЕНИЯ, индикатор ОБУЧЕНИЯ поменяет цвет красный на зеленый. Этот сигнализатор дыма будет ГЛАВНЫМ сигнализатором дыма. Перед работой убедитесь, что индикатор ОБУЧЕНИЯ зеленый.

2. Один раз нажмите кнопку ОБУЧЕНИЯ ВСПОМОГАТЕЛЬНОГО сигнализатора(ов) дыма. Индикатор(ы) ТРЕВОГИ станет красным. Перед работой убедитесь, что индикатор(ы) ТРЕВОГИ красный.

3. С целью послать обучающий сигнал ВСПОМОГАТЕЛЬНОМУ сигнализатору(ам) дыма нажмите на несколько секунд ТЕСТ-кнопку ГЛАВНОГО сигнализатора дыма. Индикатор ТРЕВОГИ заморгает и послышится сигнал тревоги. ВСПОМОГАТЕЛЬНЫЙ сигнализатор(ы) дыма получит сигнал и издаст звук.

4. С целью посылки обучающего сигнала ГЛАВНОМУ сигнализатору дыма нажмите на несколько секунд ТЕСТ-кнопку на каждом ВСПОМОГАТЕЛЬНОМ сигнализаторе дыма. ГЛАВНЫЙ сигнализатор дыма получит сигнал и издаст звук.

Примечание: количество сигнализаторов дыма неограничено. Максимальное расстояние между 2 коммутирующимися сигнализаторами дыма составляет 40 метров.

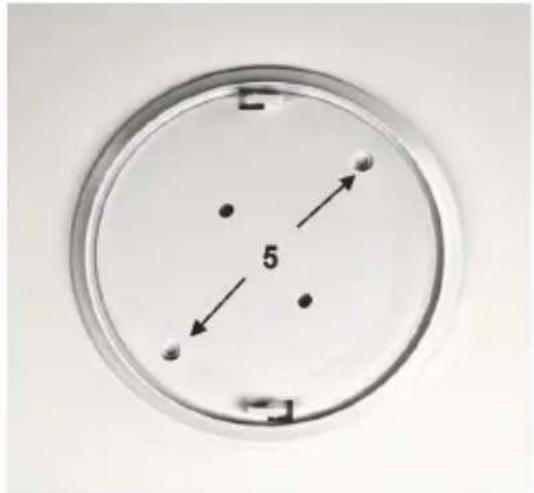

5. Монтажное основание и отверстия

При помощи винтов и штырей из комплекта прикрепите монтажное основание к потолку.

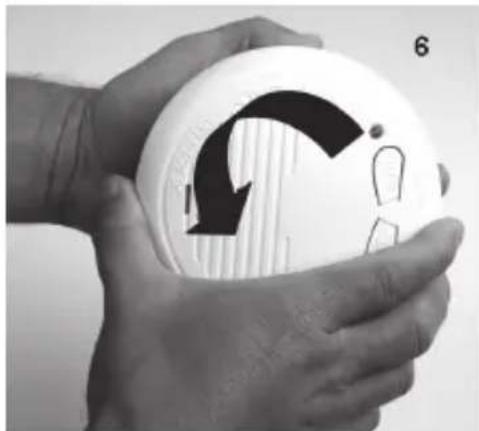

6. Снимите монтажное основание

Чтобы получить доступ к батарейному отсеку сигнализатора дыма поверните монтажное основание сигнализатора дыма против часовой стрелки.

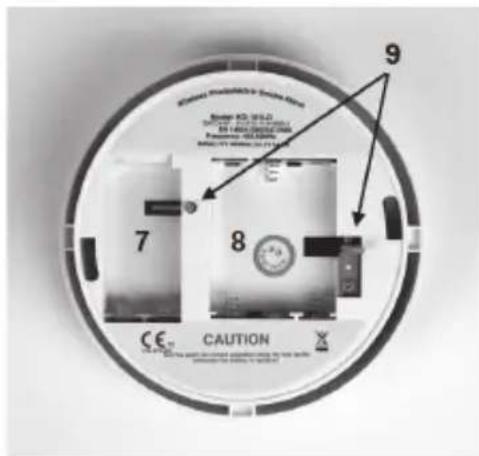

1. Батарейный отсек для 9 В батарей

2. Батарейный отсек для 1,5 В АА батареек

9. Предохранительная защелка

Предохранительная защелка препятствует установке сигнализатора дыма на монтажное основание без предварительной установки батареек. Примечание: при установке батареек 1,5 В АА в батарейный отсек нажмите предохранительную защелку.

9 7 8 CAUTION

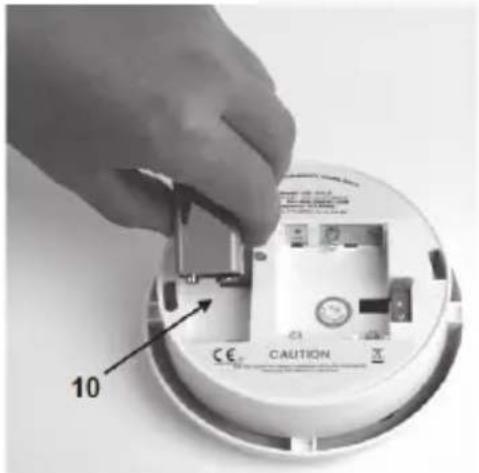

10. Установка 9 В батарейки

Снимите пластиковую оболочку с 9 В батарейки и вставьте 9 В батарейку в батарейный отсек. Соблюдайте полярность, указанную внутри батарейного отсека.

10 CAUTION

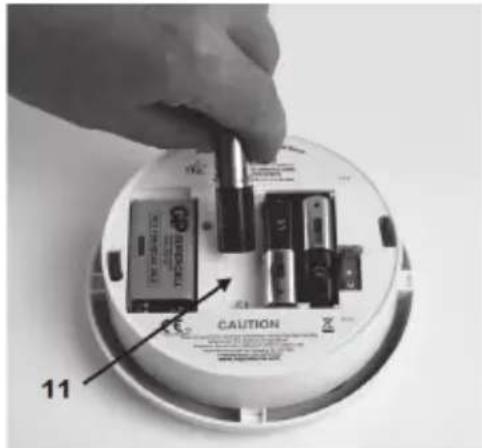

11. Установка 1.5 В АА батареек

Снимите пластиковую оболочку с 1,5 В АА батареек и вставьте 1,5 В АА батарейки в батарейный отсек. Вставляя 1.5В АА батарейки, соблюдайте полярность, указанную внутри батарейного отсека.

CAUTION 11

После установки батареек тест-кнопкой проверьте правильность работы сигнализатора дыма. (См. Проверка сигнализатора дыма.)

После установки монтажного основания на потолке и проверки сигнализатора после установки батареек, установите сигнализатор дыма на монтажное основание вращая по часовой стрелке. Где устанавливать сигнализатор(ы) дыма, смотри в следующем разделе.

Инструкции по установке:

Устанавливайте сигнализатор дыма в каждой комнате или площадке на каждом этаже.

Дым может не достигнуть сигнализатора, если он установлен только в одной комнате или площадке.

Если огонь вспыхнет в помещении, в котором не установлен сигнализатор дыма, сигнализатор не обнаружит дым или обнаружит его слишком поздно для сообщения жильцам. Сигнализатор дыма может мгновенно обнаружить огонь только в той комнате или площадке, где он установлен. Установите по меньшей мере один индикатор дыма в каждой комнате/зоне между спальней и выходом из дома.

Рекомендуется составить план чрезвычайной эвакуации и потренироваться в его выполнении с жильцами.

Требования к установке сигнализаторов дыма могут незначительно отличаться по регионам.

Дополнительные требования вы можете узнать у местных органов власти.

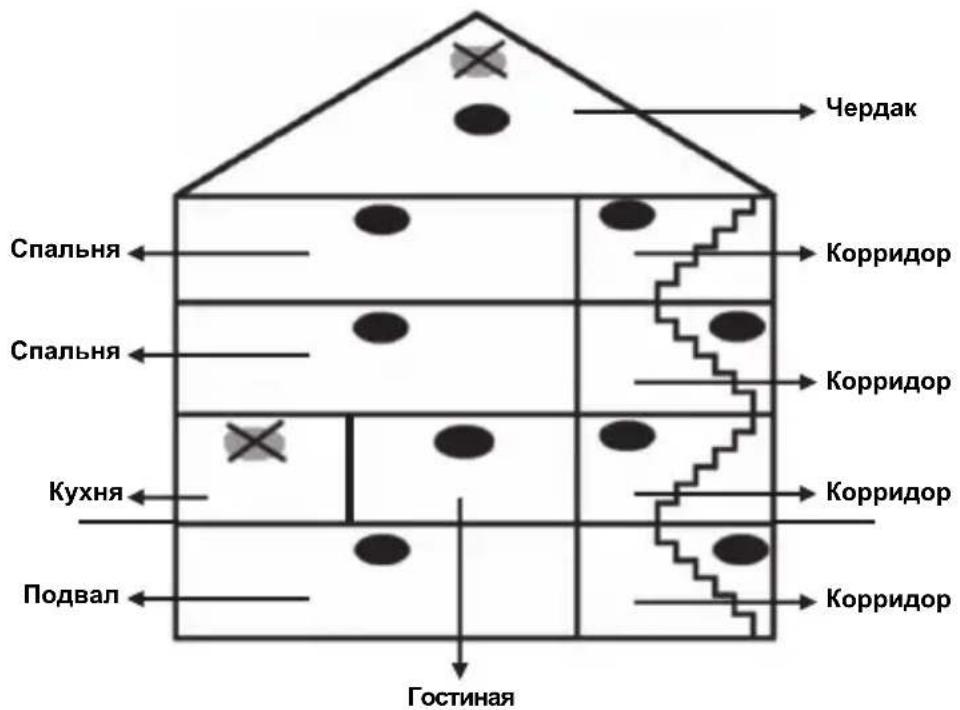

Пример установки сигнализаторов дыма:

Чердак Спальня ← Корридор Спальня ← Корридор Кухня ← Корридор Подвал ← Корридор Гостиная

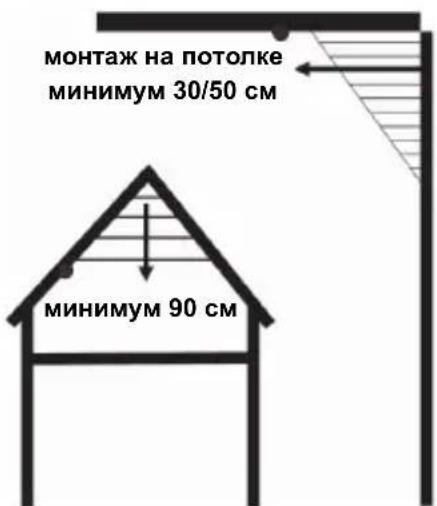

На потолке

Устанавливайте сигнализатор дыма как можно ближе к центру потолка. Если это невозможно – устанавливайте сигнализатор дыма на расстоянии по меньшей мере 30-50 см от стены.

(Из-за мертвой зоны)

Комнаты с остроконечным потолком

Устанавливайте сигнализатор дыма на расстоянии 90 см от самой высокой точки (Из-за мертвой зоны).

монтаж на потолке минимум 30/50 см минимум 90 см

Примечание: при установке сигнализатора дыма в корридоре длиной 7,5 метров или длиннее, рекомендуется устанавливать сигнализатор дыма в начале и конце корридора.

Не устанавливайте сигнализатор дыма

• Во влажной, запыленной или задымленной среде
• В помещениях или площадках, где температура ниже 4°C или выше 38°C
• В кухне, ванной или гараже
• В продуваемых местах
• Возле вентилятора или воздуховода
• Над обогревателями

Примечание: при установке сигнализатора дыма в корридоре длиной 7,5 метров или длиннее, рекомендуется устанавливать сигнализатор дыма в начале и конце корридора.

Обслуживание:

Рекомендуется очищать сигнализатор дыма раз в месяц. Аккуратно обработайте сигнализатор дыма снаружи пылесосом с насадкой из мягкой щетки. Не используйте воду, очищающие растворители или абразивы.

Гарантия:

Гарантия не действует и не может быть принята ответственность для изменения и модификации устройства или в случае, когда устройство было повреждено вследствие его неправильного использования.

Оговорки:

Дизайн и технические характеристики могут быть изменены без предварительного уведомления. Все логотипы брендов и названия продуктов являются товарными знаками или зарегистрированными торговыми марками их соответствующих владельцев и следовательно признаются таковыми.

Утилизация:

• Это устройство предназначено для раздельного сбора в соответствующем пункте сбора отходов. Не выбрасывайте это устройство вместе с бытовыми отходами.
• Для получения дополнительной информации обратитесь к продавцу или в местный орган власти, ответственный за утилизацию отходов.

Данное изделие было изготовлено и поставлено в соответствии со всеми применимыми положениями и директивами, действующими для всех стран-членов Европейского Союза. Оно также соответствует всем нормами и правилами, действующим в стране продажи.

Официальная документация предоставляется по запросу. Эта документация включает (но не ограничивается этим): Декларация соответствия (и изделий), паспорт безопасности, отчет по проверке продукта.

Для получения помощи обратитесь в нашу службу поддержки клиентов:

через веб-сайт: http://www.nedis.com/en-us/contact/contact-form.htm

по электронной почте: [e-mail]

по телефону: [phone] (в рабочие часы)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, THE NETHERLANDS (НИДЕРЛАНДЫ)

Модель: LM-101LG

Дата производства:

201308060001

0832-CPR-FR0033

EN 14604:2005/AC:2008

Дымовые пожарные сигнализации

Предназначены для повышения пожарной безопасности.

Устанавливаются в помещениях

Основная характеристика 1: Пройдено

Основная характеристика 2: Пройдено

Основная характеристика 3: Пройдено

Основная характеристика 4: Пройдено

Основная характеристика 5: Пройдено

Основная характеристика 6: Пройдено

Основная характеристика 7: Пройдено
