MANUAL DE USUARIO SECSA200 KONIG

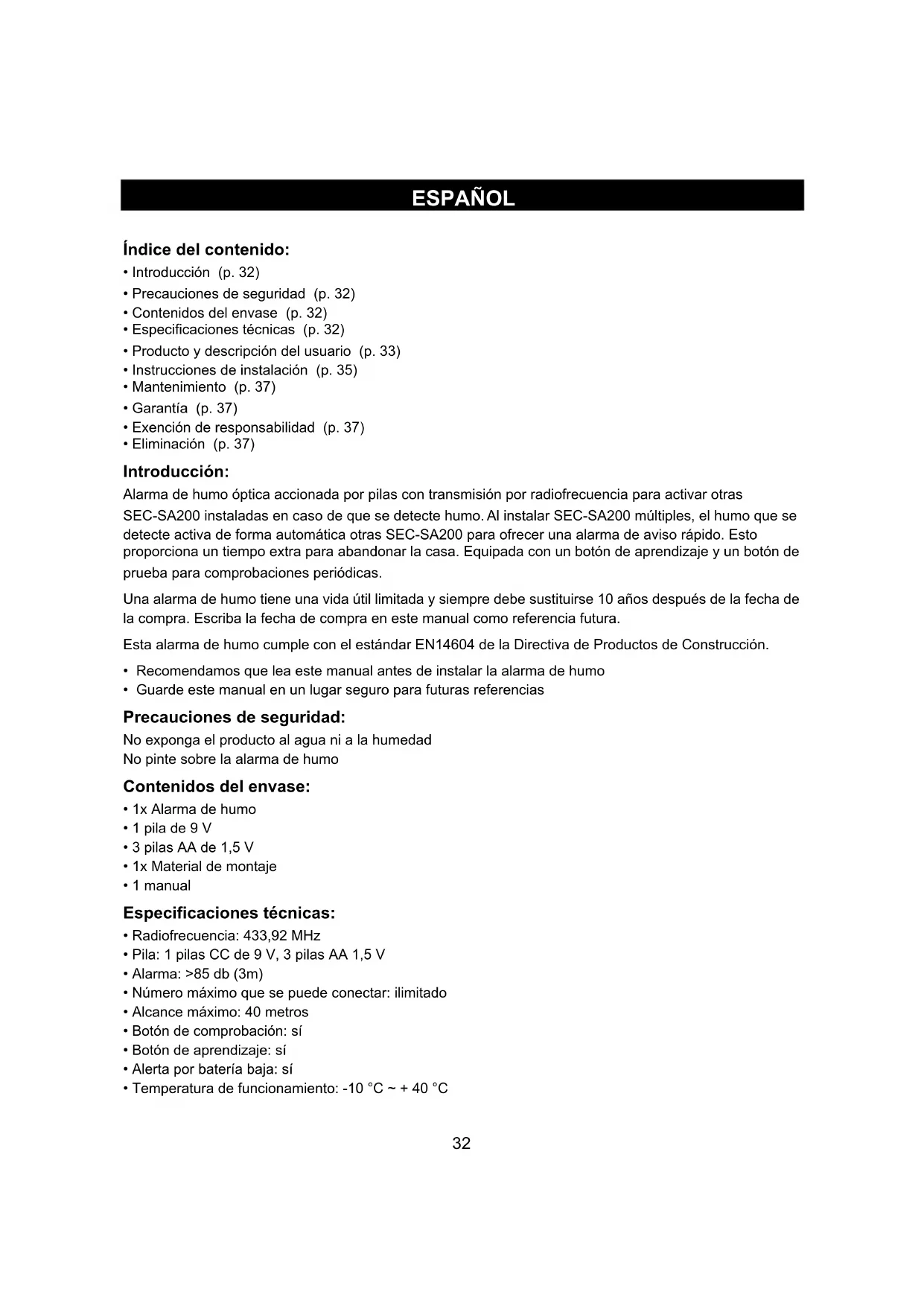

• Introducción (p. 32)

• Precauciones de seguridad (p. 32)

• Contenidos del envase (p. 32)

• Especificaciones técnicas (p. 32)

• Producto y descripción del usuario (p. 33)

• Instrucciones de instalación (p. 35)

• Mantenimiento (p. 37)

• Exención de responsabilidad (p. 37)

• Eliminación (p. 37) Introducción: Alarma de humo óptica accionada por pilas con transmisión por radiofrecuencia para activar otras SEC-SA200 instaladas en caso de que se detecte humo. Al instalar SEC-SA200 múltiples, el humo que se detecte activa de forma automática otras SEC-SA200 para ofrecer una alarma de aviso rápido. Esto proporciona un tiempo extra para abandonar la casa. Equipada con un botón de aprendizaje y un botón de prueba para comprobaciones periódicas. Una alarma de humo tiene una vida útil limitada y siempre debe sustituirse 10 años después de la fecha de la compra. Escriba la fecha de compra en este manual como referencia futura. Esta alarma de humo cumple con el estándar EN14604 de la Directiva de Productos de Construcción.

• Recomendamos que lea este manual antes de instalar la alarma de humo

• Guarde este manual en un lugar seguro para futuras referencias Precauciones de seguridad: No exponga el producto al agua ni a la humedad No pinte sobre la alarma de humo Contenidos del envase:

• 1x Material de montaje

• 1 manual Especificaciones técnicas:

• Radiofrecuencia: 433,92 MHz

• Número máximo que se puede conectar: ilimitado

• Alcance máximo: 40 metros

• Botón de comprobación: sí

• Botón de aprendizaje: sí

• Alerta por batería baja: sí

• Temperatura de funcionamiento: -10 °C ~ + 40 °C33 Producto y descripción del usuario:

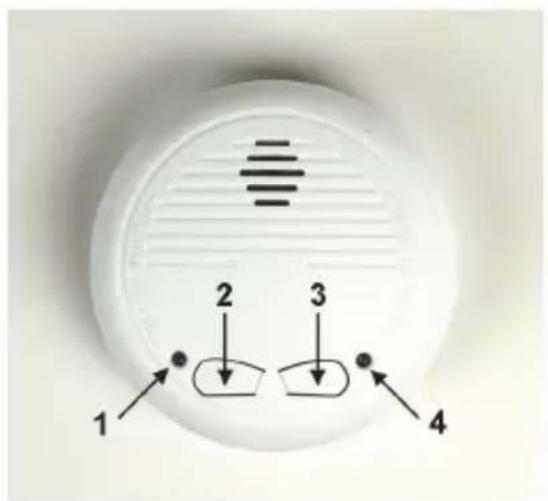

1. Indicador de ALARMA

2. Botón de COMPROBACIÓN

Probar la alarma de humo Como cualquier otro dispositivo electrónico, las alarmas de humo no son infalibles. Las alarmas de humo contienen componentes electrónicos que pueden fallar o desgastarse en cualquier momento. Recomendamos que pruebe la alarma de humo cada semana para asegurarse que funciona debidamente. Pulse y mantenga pulsado el botón de prueba hasta que la alarma suene durante varios segundos. El indicador de alarma (rojo) (1) y el indicador de aprendizaje (verde) (4) parpadearán un momento. En caso de que la alarma no suene, compruebe si el indicador de la batería parpadea una vez cada 45 segundos. En caso de que no lo haga y falle la comprobación, sustituya las pilas inmediatamente. Indicador de batería El indicador de la batería parpadea cada 45 segundos para mostrar que la alarma de humo funciona debidamente. Cuando el indicador de la batería parpadea y da un breve pitido, esto indica que la batería tiene poca capacidad y debe ser sustituida inmediatamente.

3. Botón de APRENDIZAJE

Se usa para fijar la alarma de humo PRINCIPAL y las alarmas de humo SECUNDARIAS para crear un sistema de alarma de humo con 2 o más SEC-SA200.

1. Pulse el botón LEARN dos veces; el indicador LEARN cambia de color rojo a verde. Esta alarma de

humo será la alarma de humo PRINCIPAL. Asegúrese que el indicador LEARN está en verde antes de continuar.

2. Pulse el botón LEARN de las alarmas de humo SECUNDARIAS una vez. Los indicadores de ALARMA

se encienden de color rojo. Asegúrese que los indicadores de ALARMA están en color rojo antes de continuar.

3. Pulse el botón TEST de la alarma de humo PRINCIPAL durante varios segundos para enviar una señal

de aprendizaje a las alarmas de humo SECUNDARIAS. El Indicador de ALARMA parpadea y suena la alarma de humo. Las alarmas de humo SECUNDARIAS reciben la señal y suenan.

4. Pulse el botones TEST en cada alarma de humo SECUNDARIA durante varios segundos para enviar

una señal de aprendizaje a la alarma de humo PRINCIPAL. La alarma de humo PRINCIPAL recibe la señal y suena.34 Nota: el número de alarmas de humo es ilimitado. El alcance máximo entre 2 alarmas de humo para que se comuniquen entre ellas es de 40 metros.

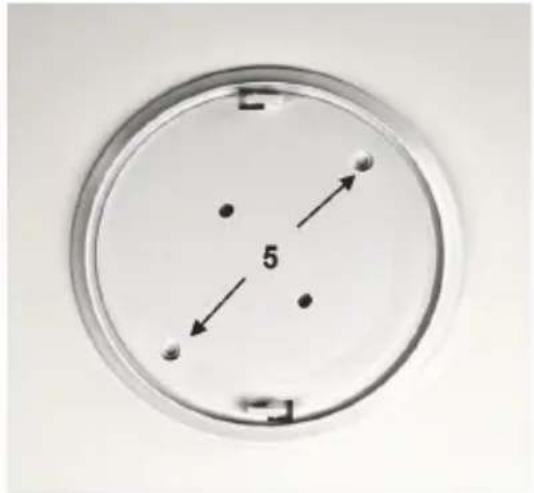

5. Placa de montaje y agujeros

Use los tornillos y enchufes que se adjuntan para montar la placa de montaje en el techo.

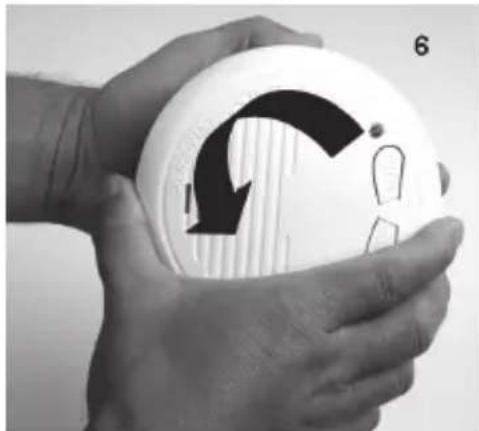

6. Retire la placa de montaje

Gire la placa de montaje de la alarma de humo en sentido antihorario para tener acceso al compartimento de la batería de la alarma de humo.

7. Compartimento de las pilas de 9 V

8. Compartimento de las pilas AA de 1,5 V

El seguro evita que se instale una alarma de humo en la placa de montaje sin insertar primero las pilas. Nota: empuje el seguro de las pilas AA de 1,5 V AA en el compartimento de las pilas cuando las coloque.

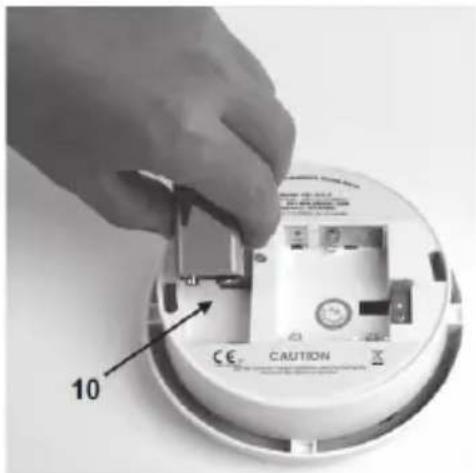

10. Colocación de la pila de 9 V

Quite el sello de plástico de la pila de 9 V y coloque la pila de 9 V en el compartimento de las pilas. Cumpla con las marcas de polaridad que se encuentran en el interior del compartimento de las pilas.35

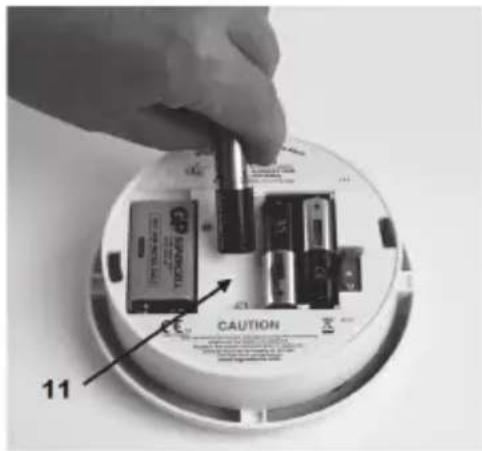

11. Colocación de las pilas AA de 1,5 V

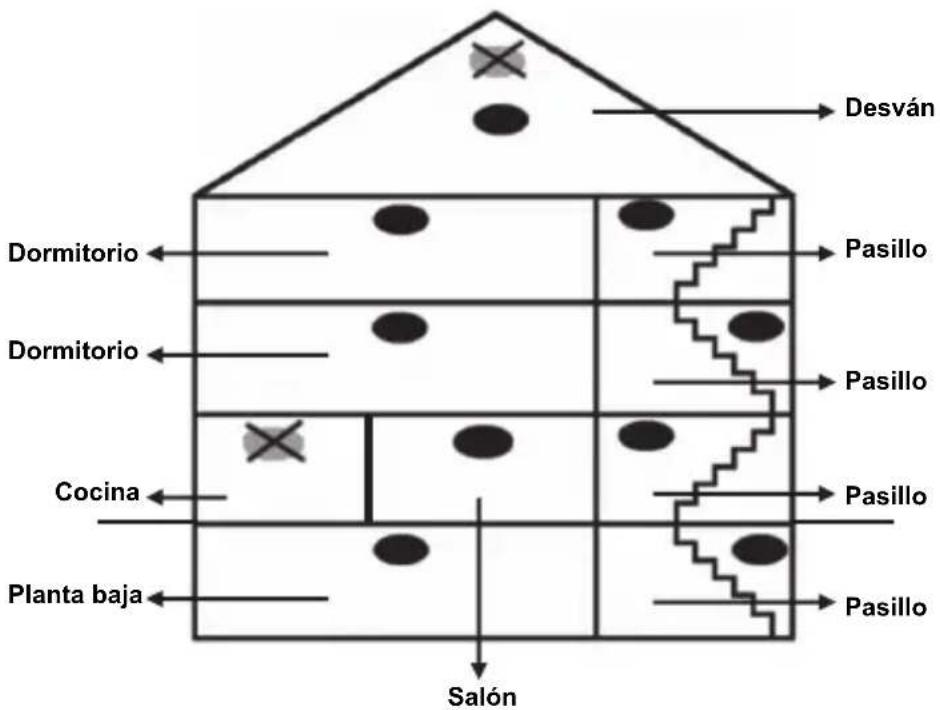

Quite el sello de plástico de las pilas AA de 1,5 V AA y coloque las pilas AA de 1,5 V AA en el compartimento de las pilas. Coloque las pilas AA de 1,5 V, cumpliendo con las marcas de polaridad que se encuentran en el interior del compartimento de las pilas. Tras colocar las pilas, use el botón de comprobación para ver si la alarma de humo funciona correctamente. (Véase Comprobar la alarma de humo.) Cuando se haya montado la placa de montaje en el techo y se compruebe la alarma de humo tras insertar las pilas, coloque la alarma de humo sobre la placa de montaje girándola en sentido horario. Véase el capítulo siguiente para obtener información sobre dónde montar las alarmas de humo. Instrucciones de instalación: Instale una alarma de humo en cada habitación o zona de cada nivel de la casa. El humo puede que no alcance la alarma de humo si ésta se encuentra instalada en una sola habitación o zona. En caso de que se inicie un incendio en otra habitación o zona donde se encuentre instalada la alarma de humo, la alarma de humo no detecta el humo o será demasiado tarde para alertar a los miembros del hogar. Una alarma de humo no detectará con prontitud una fuego excepto en la habitación o zona donde esté instalada. Coloque al menos una alarma de humo en cada habitación / zona entre el dormitorio y la salida de la casa. Recomendamos que disponga de un plan de escape de emergencia y los ponga en práctica con los miembros de su hogar en caso de emergencia. Los requerimientos para la instalación de la alarma de humo pueden diferir ligeramente según regiones. Rogamos, se ponga en contacto con las autoridades locales para obtener información sobre requerimientos adicionales.36 Ejemplo de instalación de alarmas de humo:

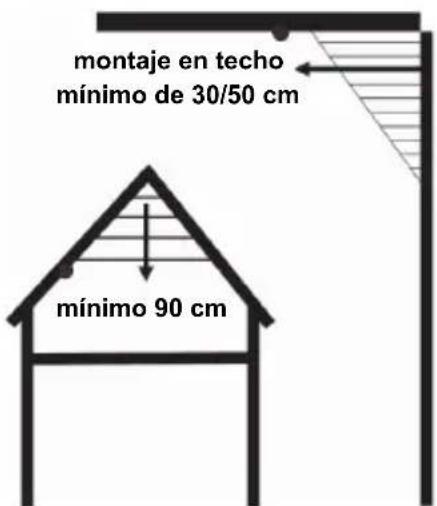

En techos Instale las alarmas de humo tan cerca como sea posible del centro del techo. En caso de que esto no sea posible, instale la alarma de humo al menos a 30 o 50 cm de la pared. (Debido a espacios de aire estanco)

Habitaciones con un techo inclinado Instale la alarma de humo a 90 cm del punto más elevado (Debido a espacios de aire estanco).

Nota: al instalar una alarma de humo en un pasillo que tenga una longitud de 7,5 metros o más, recomendamos que instale una alarma de humo al principio y otra al final del pasillo. No instale una alarma de humo - En un entorno húmedo, con polvo y con humo - En habitaciones o zonas donde las temperaturas sean inferiores a 4°C o superiores a 38°C - En la cocina, baño o garaje - En lugares con corriente de aire - Cerca de un ventilador o una ventilación de aire - Encima de la calefacción Salón Dormitorio Dormitorio Cocina Planta baja Pasillo Pasillo Pasillo Pasillo Desván montaje en techo mínimo de 30/50 cm mínimo 90 cm37 Nota: al instalar una alarma de humo en un pasillo que tenga una longitud de 7,5 metros o más, recomendamos que instale una alarma de humo al principio y otra al final del pasillo. Mantenimiento: Recomendamos que limpie la alarma de humo al menos una vez al mes. Aspire suavemente el exterior de la alarma de humo con el accesorio de cepillo suave del aspirador. No use agua, disolventes de limpieza o abrasivos. Garantía: No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto. Exención de responsabilidad: Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal. Eliminación:

• Este producto está diseñado para desecharlo por separado en un punto de recogida adecuado. No se deshaga de este producto con la basura doméstica.

• Para obtener más información, póngase en contacto con el vendedor o la autoridad local responsable de la eliminación de residuos. Este producto se ha fabricado y distribuido de conformidad con todas las normativas y directivas relevantes, válidas para todos los estados de la Unión Europea. También cumple con todas las especificaciones y normativas en el país en el cual se comercializa. Previa solicitud, podremos proporcionarle la documentación formal. Esta documentación incluye, entre otros: Declaración de conformidad (e identidad del producto), hoja de datos de seguridad del material, informe sobre las pruebas realizadas al producto. Póngase en contacto con nuestro servicio de atención al cliente para obtener información adicional: por medio de nuestro sitio web: http://www.nedis.es/es-es/contacto/formulario-de-contacto.htm enviando un correo electrónico: service@nedis.com o llamando por teléfono: +31 (0)73-5993965 (en horario de oficina) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, PAÍSES BAJOS

Modelo: LM-101LG DoP: 201308060001 0832-CPR-FR0033 EN 14604:2005/AC:2008 Dispositivos de detección de humo Diseñado para seguridad anti-incendios e instalado en edificios Características esenciales 1: Aprobado Características esenciales 2: Aprobado Características esenciales 3: Aprobado Características esenciales 4: Aprobado Características esenciales 5: Aprobado Características esenciales 6: Aprobado Características esenciales 7: Aprobado38 PORTUGUÊS Detector de Fumos Óptico Interconectável Índice:
