KÄYTTÖOHJE SECSA200 KONIG

Toisiinsa yhdistettävä optinen palovaroitin

NÁVOD K POUŽITÍ (s. 62)

BRUKSANVISNING (s. 56)

Sammankopplingsbar optisk rökdetektor

MANUAL DE UTILIZARE (p. 68)

BRUGERVEJLEDNING (s. 80)

Sammenkoblelig optisk røgalarm

• Johdanto (s. 50)
• Turvatoimenpiteet (s. 50)
• Pakkauksen sisältö (s. 50)
- Tekniset tiedot (s. 50)
• Tuote- ja käyttöohjeet (s. 51)
• Asennusohjeet (s. 53)
- Huolto (s. 55)
• Takuu (s. 55)
• Vastuuvapauslauseke (s. 55)
• Hävittäminen (s. 55)

Johdanto:

Paristokäyttöinen optinen palovaroitin, joka aktivoi radiotaajuuslähettimellä muut asennetut SEC-SA200-varoittimet, mikäli savua havaitaan. Asennettaessa useita SEC-SA200-varoittimia varoitin, joka havaitsee savun, aktivoi automaattisesti kaikki muut SEC-SA200-varoittimet antamaan nopeasti varoitusäänen. Näin pelastautumisaika on pidempi. Varustettu kokeilu- ja testauspainikkeella säännöllistä testausta varten.

Palovaroittimen käyttöikä on rajallinen ja se tulisi aina vaihtaa 10 vuoden kuluttua ostopäivästä. Kirjoita ostopäivä muistiin tähän käyttöoppaaseen myöhempää tarvetta varten.

Tämä palovaroitin täyttää tuotestandardin EN14604 vaatimukset.

• Suosittelemme tämän oppaan lukemista ennen palovaroittimen asennusta
• Pidä tämä käyttöopas tallessa myöhempää käyttöä varten

Turvatoimenpiteet:

Älä altista laitetta vedelle ja kosteudelle

Älä maalaa palovaroittimen yli

Pakkauksen sisältö:

• 1x Palovaroitin
• 1x 9 V paristo
  • 3x 1,5 V AA paristoa
  • 1x Kiinnitystarvikkeet
  • 1x Käyttöopas

Tekniset tiedot:

• Radiotaajuus: 433,92 MHz
• Paristot: 1x 9 V DC, 3x 1,5 V AA
• Varoitusääni: >85 db (3m)
- Yhdistettävien varoittimien määrä: rajoittamaton
• Maksimikantavuus: 40 metriä
- Testauspainike: kyllä
- Kokeilupainike: kyllä
- Varoitus akun vähäisestä virrasta: kyllä
- Käyttölämpötila: -10 °C \~ + 40 °C

Tuote- ja käyttöohjeet:

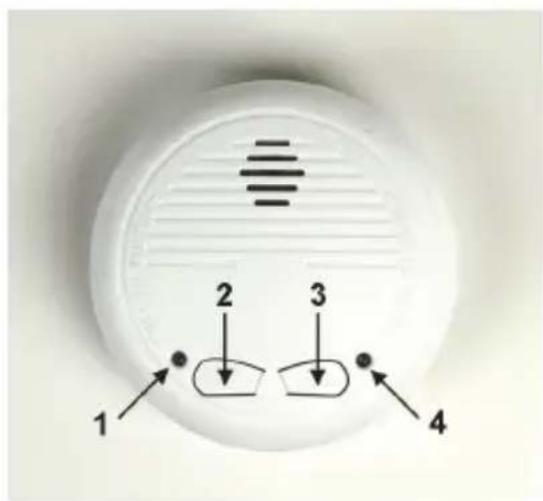

1 2 3 4

1. HÄLYTYS-merkkivalo

2. TESTAUS-painike

Palovaroittimen testaus

Minkä tahansa sähkölaitteen tavoin palovaroittimet eivät ole 100 % toimintavarmoja. Palovaroittimissa on elektronisia osia, jotka voivat vioittua tai kulua milloin tahansa.

Suosittelemme palovaroittimen testausta viikoittain sen toiminnan varmistamiseksi.

Paina testauspainiketta ja pidä sitä painettuna, kunnes varoitusääni soi muutaman sekunnin ajan. Punainen hälytysmerkkivalo (1) ja vihreä kokeilumerkkivalo (4) vilkkuvat hetken. Jos varoitusääntä ei kuulu, tarkista, vilkkuuko pariston virtamerkkivalo 45 sekunnin välein. Jos merkkivalo ei vilku ja testaus epäonnistuu, vaihda paristot välittömästi.

Akun virtatason merkkivalo

Akun virtatason merkkivalo vilkkuu 45 sekunnin välein ilmoittaen palovaroittimen toimivan oikein. Jos palovaroittimesta kuuluu lyhyt merkkiääni virtatason merkkivalon vilkkuessa, on paristojen virta vähissä ja ne tulee vaihtaa välittömästi.

3. Kokeilu-painike

PÄÄ-palovaroittimen ja LISÄ-palovaroittimien asentaminen kahden tai useamman SEC-SA200-varoittimen järjestelmän luomiseksi.

1. Paina KOKEILU-painiketta kahdesti, KOKEILU-merkkivalo vaihtuu punaisesta vihreäksi. Tästä varoittimesta tulee PÄÄ-varoitin. Varmista, että KOKEILU-merkkivalo on vihreä ennen jatkamista.
2. Paina LISÄ-varoittim(i) en KOKEILU-painiketta kerran. Hälytys-merkkivalo vaihtuu punaiseksi. Varmista, että Hälytys-merkkivalo on punainen ennen jatkamista.
3. Paina PÄÄ-varoittimen TESTAUS-painiketta usean sekunnin ajan signaalin lähettämiseksi LISÄ-varoittimiin. HÄLYTYS-merkkivalo vilkkuu ja varoitin hälyttää. LISÄ-varoittimet saavat signaalin ja hälyttävät.
4. Paina jokaisen LISÄ-varoittimen TESTAUS-painiketta usean sekunnin ajan kokeilusignaalin lähettämiseksi Pää-varoittimeen. Pää-varoittain saa signaalin ja hälyttää.

Huomaa: varoittimien määrä on rajoittamaton. Kahden varoittimen maksimi kommunikointietäisyys on 40 metriä.

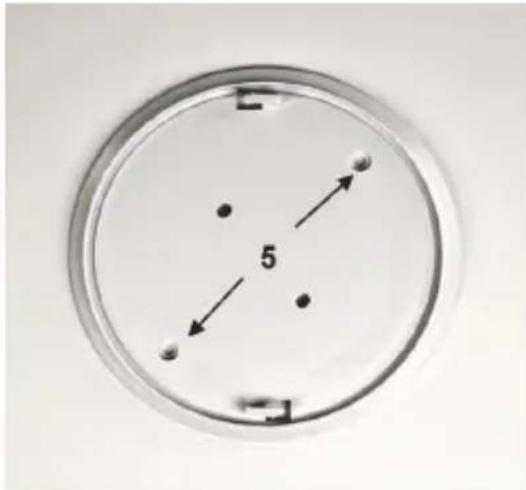

5. Asennuslevy ja reiät

Kiinnitä asennuslevy oheisilla ruuveilla ja propuilla kattoon.

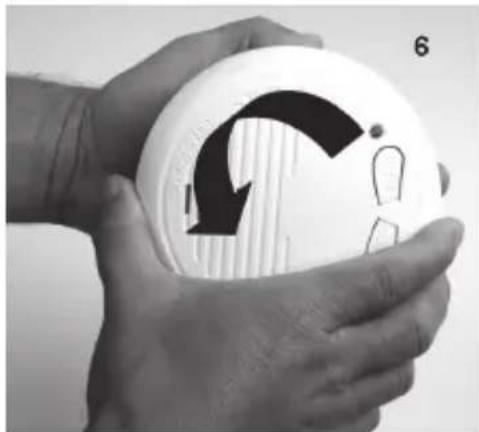

6. Irrota varoittimen asennuslevy

Avaa palovaroittimen akkutila kääntämällä varoittimen asennuslevyä vastapäivään.

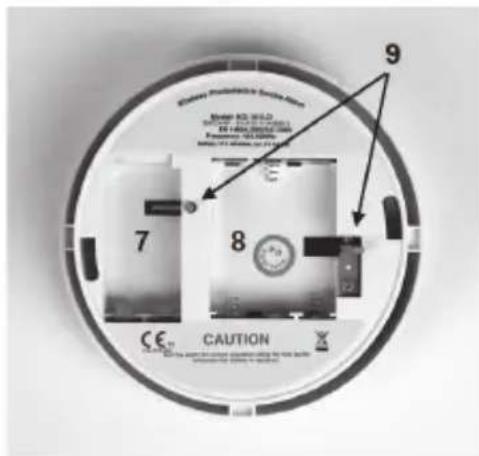

Turvasuojus estää palovaroittimen kiinnittämisen asennuslevvyn ennen pariston asettamista paikoilleen. Huomaa: paina 1,5 V AA-paristojen turvasuojus paristotilaan paristoja asetettaessa.

Electrical Protection & Security System Model NO: 10-5.0 Schematic: 10-5.0 (2000-2004) Exposure: 100.000V Safety: 100.000V CAUTION

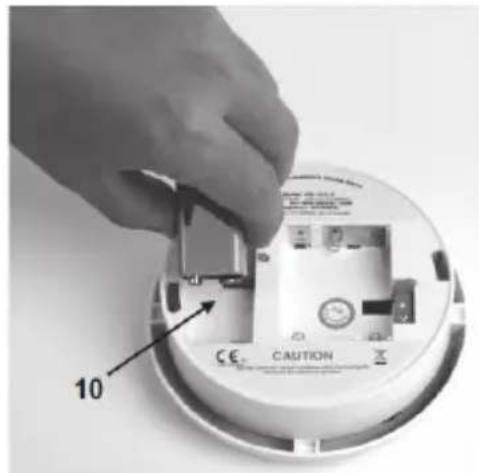

10. 9 V -pariston asettaminen

Poista 9 V -pariston muovisuojus ja aseta 9 V -paristo paristotilaan. Varmista, että paristojen napaisuus vastaa paristotilan sisällä olevia merkintöjä.

10 CAUTION

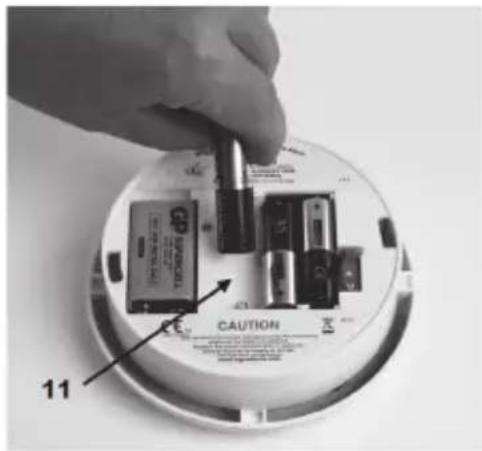

11. 1,5 V AA-paristojen asettaminen

Poista 1,5 V AA-paristojen muovisuojus ja aseta 1,5 V AA-paristot paristotilaan. Aseta 1,5 V AA-paristot paikoilleen ja varmista, että paristojen napaisuus vastaa paristotilan sisällä olevia merkintöjä.

11 CAUTION

Paristojen asettamisen jälkeen testaa varoittimen virheetön toiminta painamalla testauspainiketta. (Katso Palovaroittimen testaus.)

Kun asennuslevy on kiinnitetty kattoon ja palovaroitin testattu paristojen asentamisen jälkeen, kiinnitä varoitin asennuslevyyn kiertämällä varoitinta myötäpäivään.

Katso seuraavasta kappaleesta palovaroittimien asennuspaikat.

Asennusohjeet:

Asenna yksi palovaroitin jokaiseen huoneeseen tai tilaan jokaiseen kerrokseen.

Savu ei välttämättä kulkeudu varoittimeen, jos varoittimia on vain yhdessä tilassa. Jos palo alkaa eri huoneesta tai alueelta, missä palovaroitin on, se ei tunnista savua tai tunnistaa sen liian myöhään.

Palovaroitin tunnistaa savun välittömästi vain siitä huoneesta tai tilasta, johon se on asennettu.

Asenna vähintään yksi palovaroitin jokaiseen huoneeseen/alueelle, joka on reitillä makuuhuoneesta ulko-ovelle.

Suosittelemme hätäpoistumissuunnitelman laatimista ja sen harjoittelemista asukkaiden kesken hätätapausta varten.

Palovaroittimen asennukseen liittyvät vaatimukset voivat hieman vaihdella alueittain. Tiedustele mahdollisia lisävaatimuksia paikallisilta viranomaisilta.

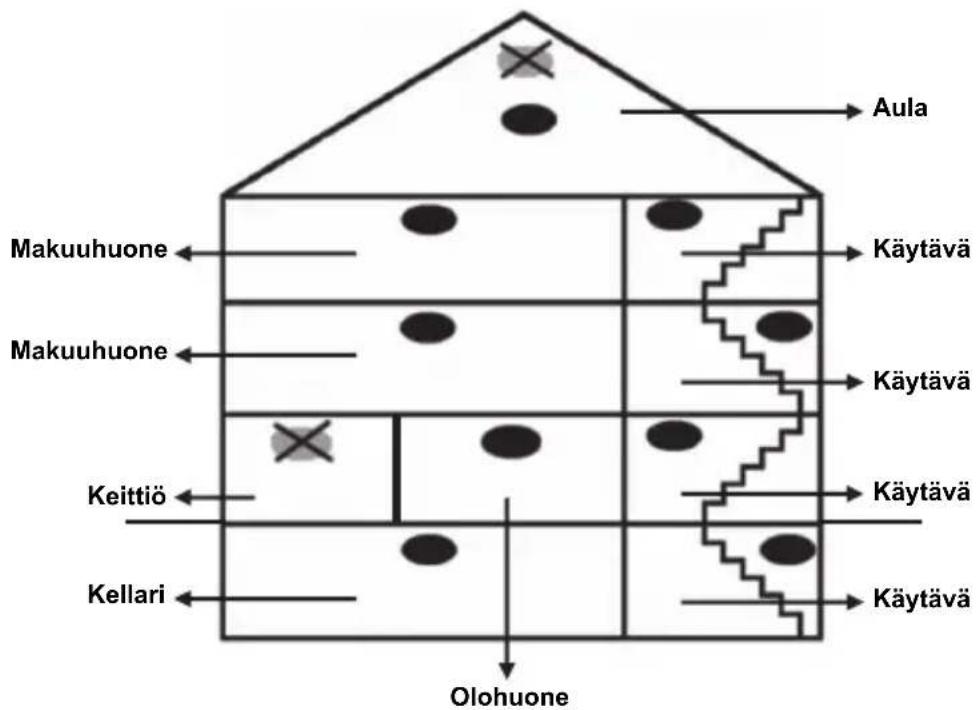

Esimerkki palovaroittimien asennuksesta:

Aula Makuuhuone ← Makuuhuone ← Keittiö ← Kellari ← Olohuone Käytävä Käytävä Käytävä Käytävä

Kattoon

Asenna palovaroittimet mahdollisimman lähelle katon keskikohtaa. Jos se ei ole mahdollista, asenna varoitin vähintään 30–50 cm päähän seinästä tai nurkasta. (Kuolleen ilmatilan vuoksi)

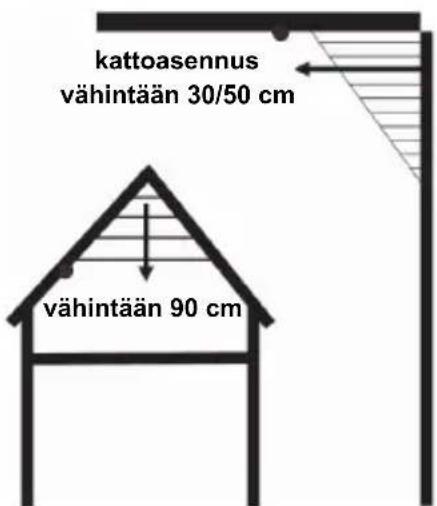

Kaltevakattoiset huoneet

Asenna palovaroitin vähintään 90 cm päähän katon korkeimmasta kohdasta (kuollut ilmatila).

kattoasennus vähintään 30/50 cm vähintään 90 cm

Huomaa: Jos varoitinta asennetaan käytävään, joka on 7,5 metriä pitkä tai pidempi, suosittelemme yhden varoittimen asentamista käytävän molempiin päihin.

Älä asenna palovaroitinta

• Kosteaan, pölyiseen tai savuiseen tilaan
• Huoneisiin tai tiloihin, joiden lämpötila on alle 4 °C tai yli 38 °C
• Keittiöön, kylpyhuoneeseen tai autotalliin
• Vetoiseen paikkaan
• Tuulettimen tai tuuletusaukon läheisyyteen
• Lämmityslaitteen yläpuolelle

Huomaa: Jos varoitinta asennetaan käytävään, joka on 7,5 metriä pitkä tai pidempi, suosittelemme yhden varoittimen asentamista käytävän molempiin päihin.

Huolto:

Suosittelemme varoittimen puhdistusta kuukausittain. Imuroi varoitin varovasti ulkopuolelta imurin harjasuuttimella. Älä käytä vettä, pesuaineita tai hankaavia materiaaleja.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Vastuuvapaus:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Hävittäminen:

• Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. Tuotetta ei tule hävittää kotitalousjätteen mukana.
• Lisätietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen.

Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää myös kaikki myyntimaassa sovellettavat vaatimukset ja määräykset.

Viralliset asiakirjat ovat saatavilla pyynnöstä. Asiakirjoihin sisältyvät seuraavat, mutta näihin rajoittumatta: Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käyttöturvallisuustiedote, tuotteen testiraportti.

Saat neuvoja ottamalla yhteyttä asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm

sähköpostilla: [e-mail]

puhelimitse: [phone] (toimistoaikoina)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, ALANKOMAAT

Malli: LM-101LG

DoP: 201308060001

0832-CPR-FR0033

EN 14604:2005/AC:2008

Savuhälytyslaitteet

Tarkoitettu paloturvallisuuteen ja asennetaan rakennuksiin

Olennainen ominaisuus 1: Hyväksytty

Olennainen ominaisuus 2: Hyväksytty

Olennainen ominaisuus 3: Hyväksytty

Olennainen ominaisuus 4: Hyväksytty

Olennainen ominaisuus 5: Hyväksytty

Olennainen ominaisuus 6: Hyväksytty

Olennainen ominaisuus 7: Hyväksytty
