BEDIENUNGSANLEITUNG SECSA200 KONIG

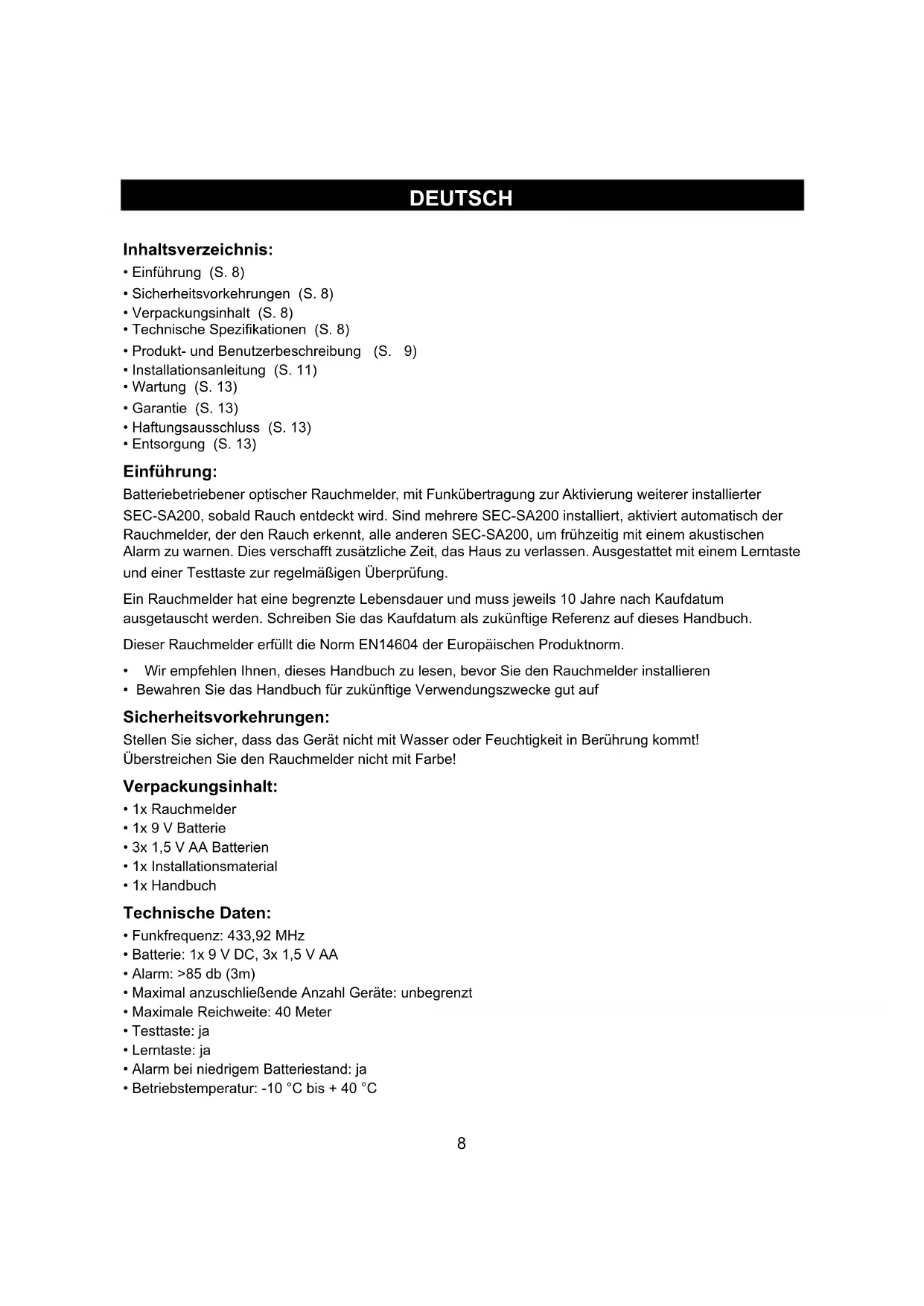

MANUAL (p. 2) Interconnectable Optical Smoke Alarm ANLEITUNG (S. 8) Vernetzbare optische Rauchmelder

• Sicherheitsvorkehrungen (S. 8)

• Verpackungsinhalt (S. 8)

• Technische Spezifikationen (S. 8)

• Produkt- und Benutzerbeschreibung (S. 9)

• Installationsanleitung (S. 11)

• Haftungsausschluss (S. 13)

• Entsorgung (S. 13) Einführung: Batteriebetriebener optischer Rauchmelder, mit Funkübertragung zur Aktivierung weiterer installierter SEC-SA200, sobald Rauch entdeckt wird. Sind mehrere SEC-SA200 installiert, aktiviert automatisch der Rauchmelder, der den Rauch erkennt, alle anderen SEC-SA200, um frühzeitig mit einem akustischen Alarm zu warnen. Dies verschafft zusätzliche Zeit, das Haus zu verlassen. Ausgestattet mit einem Lerntaste und einer Testtaste zur regelmäßigen Überprüfung. Ein Rauchmelder hat eine begrenzte Lebensdauer und muss jeweils 10 Jahre nach Kaufdatum ausgetauscht werden. Schreiben Sie das Kaufdatum als zukünftige Referenz auf dieses Handbuch. Dieser Rauchmelder erfüllt die Norm EN14604 der Europäischen Produktnorm.

• Wir empfehlen Ihnen, dieses Handbuch zu lesen, bevor Sie den Rauchmelder installieren

• Bewahren Sie das Handbuch für zukünftige Verwendungszwecke gut auf Sicherheitsvorkehrungen: Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt! Überstreichen Sie den Rauchmelder nicht mit Farbe! Verpackungsinhalt:

• 1x Handbuch Technische Daten:

• Funkfrequenz: 433,92 MHz

• Batterie: 1x 9 V DC, 3x 1,5 V AA

• Maximal anzuschließende Anzahl Geräte: unbegrenzt

• Maximale Reichweite: 40 Meter

• Alarm bei niedrigem Batteriestand: ja

• Betriebstemperatur: -10 °C bis + 40 °C9 Produkt- und Benutzerbeschreibung:

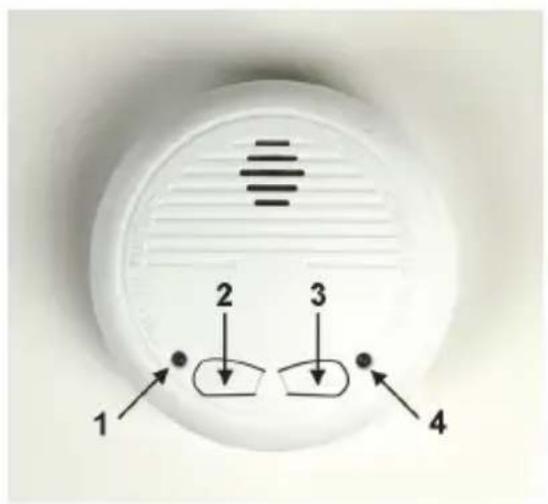

Den Rauchmelder testen Wie jedes andere elektronische Gerät sind auch Rauchmelder nicht 100% betriebssicher. Rauchmelder enthalten elektronische Bauteile, die ausfallen oder jederzeit verschleißen können. Wir empfehlen, dass Sie den Rauchmelder wöchentlich testen, um sicherzustellen, dass dieser ordnungsgemäß funktioniert. Drücken und halten Sie die Testtaste gedrückt, bis der Alarm einige Sekunden lang ertönt. Die (rote) Alarmanzeige (1) und die (grüne) Lernanzeige (4) blinken kurz auf. Wenn der Alarm nicht ertönt, prüfen Sie, ob die Batterieanzeige einmal alle 45 Sekunden blinkt. Wenn nicht und wenn der Test fehlschlägt, tauschen Sie die Batterien sofort aus. Batterieanzeige Die Batterieanzeige blinkt alle 45 Sekunden, um anzuzeigen, dass der Rauchmelder ordnungsgemäß funktioniert. Wenn die Batterieanzeige blinkt und ein kurzer Piepston ertönt, zeigt dies an, dass die Batterieleistung niedrig ist und die Batterie sofort ausgetauscht werden muss.

Zum Einstellen des HAUPT-Rauchmelders und des (der) NEBEN-Rauchmelder, um ein Rauchmeldesystem mit 2 oder mehr SEC-SA200 zu erstellen.

1. Drücken Sie zwei Mal die LERN-Taste, die LERN-Anzeige schaltet von rot auf grün um. Dieser

Rauchmelder ist der HAUPT-Rauchmelder. Stellen Sie sicher, dass die LERN Anzeige grün ist, bevor Sie fortfahren.

2. Drücken Sie einmal die LERN-Taste des NEBEN-Rauchmelders / der NEBEN-Rauchmelder. Die

ALARM Anzeige(n) schaltet/-en auf Rot. Stellen Sie sicher, dass die ALARM Anzeige(n) rot ist/sind, bevor Sie fortfahren.

3. Drücken Sie die TEST-Taste des HAUPT-Rauchmelders mehrere Sekunden lang, um das Lernsignal an

die NEBEN-Rauchmelder zu senden. Die ALARM-Anzeige blinkt und der Rauchalarm ertönt. Die NEBEN-Rauchmelder erhalten das Signal und geben einen Signalton ab.10

4. Drücken Sie die TEST-Taste an jedem NEBEN-Rauchmelder mehrere Sekunden lang, um das

Lernsignal an den HAUPT- Rauchmelder zu senden. Der HAUPT- Rauchmelder erhält das Signal und gibt einen Signalton ab. Hinweis: Die Anzahl der Rauchmelder ist unbegrenzt. Der maximale Abstand zwischen 2 Rauchmelder, um miteinander zu kommunizeren, beträgt 40 Meter.

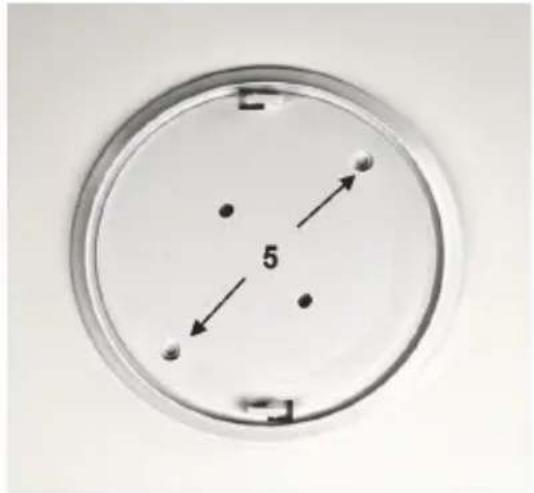

5. Montageplatten und Bohrungen

Verwenden Sie die mitgelieferten Schrauben und Stecker, um die Montageplatte an der Decke zu montieren.

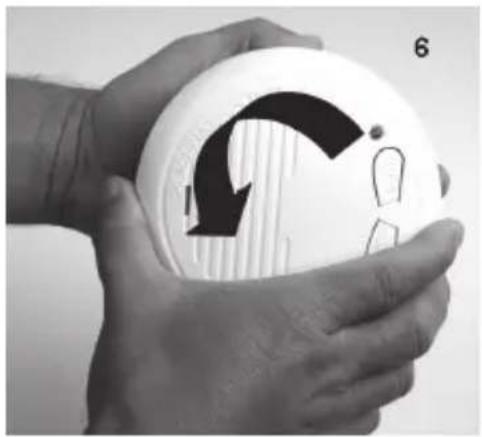

6. Entfernen der Montageplatte

Drehen Sie die Montageplatte des Rauchmelders gegen den Uhrzeigersinn, um das Batteriefach des Rauchmelders zu öffnen.

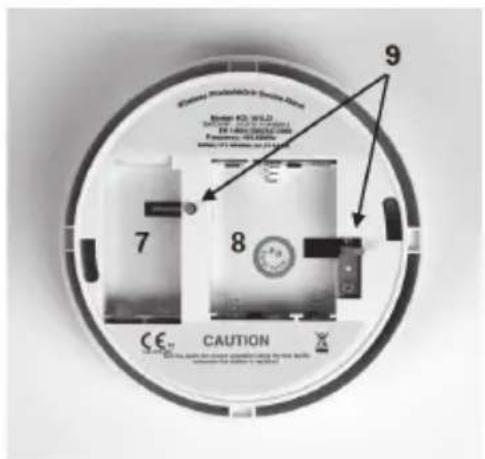

7. Batteriefach für 9 V Batterie

8. Batteriefach für 1,5 V AA Batterie

9. Aushängesicherung

Die Aushängesicherung verhindert, den Rauchmelder auf der Montageplatte anzubauen, ohne dass zuvor die Batterie eingelegt wurde. Hinweis: Drücken Sie die Aushängesicherung beim Einlegen der 1,5 V AA Batterie in das Batteriefach.11

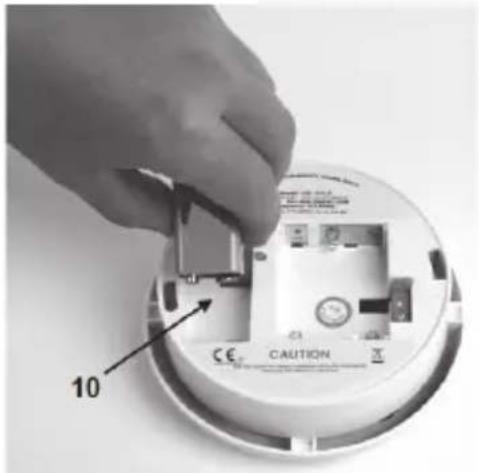

10. Einlegen der 9V Batterie

Entfernen Sie die Plastikversiegelung von der 9 V Batterie und legen dann Sie die Batterie in das Batteriefach ein. Beachten Sie die Polaritätsmarkierungen im Batteriefach.

11. Einlegen der 1,5 V AA Batterien

Entfernen Sie die Plastikversiegelung von den 1,5 V AA Batterien und legen dann Sie die 1,5 V AA Batterien in das Batteriefach ein. Beachten Sie beim Einlegen der 1,5 V AA Batterien die Polaritätsmarkierungen innerhalb des Batteriefachs. Nachdem Sie die Batterie eingelegt haben, drücken Sie die Test-Taste, um zu sehen, ob der Rauchmelder ordnungsgemäß funktioniert. (Siehe Rauchmelder testen.) Wenn die Montageplatte an der Decke montiert und der Rauchmelder getestet ist, nachdem die Batterien eingelegt wurden, positionieren Sie den Rauchmelder auf der Montageplatte, indem Sie diese im Uhrzeigersinn drehen. Lesen Sie im folgenden Kapitel nach, wo der/die Rauchmelder eingebaut wird/werden. Installationshinweise: Installieren Sie einen Rauchmelder in jedem Zimmer oder Bereich, auf jeder Etage Ihres Hauses. Rauch kann Rauchmelder nicht erreichen, wenn Rauchmelder nur in einem Zimmer oder Bereich installiert sind. Wenn ein Brand in einem anderen Zimmer oder Bereich ausbricht, wo kein Rauchmelder installiert, erkennt der Rauchmelder den Rauch nicht oder es ist zu spät, die anderen Haushaltsmitglieder zu alarmieren. Ein Rauchmelder erkennt einen Brand nur dann sofort, wenn dieser in dem betreffenden Zimmer oder Bereich installiert ist. Platzieren Sie mindestens einen Rauchmelder in jedem Zimmer/Bereich zwischen Ihrem Schlafzimmer und dem Ausgang des Hauses. Wir empfehlen Ihnen, einen Notfall-Fluchtplan zu erstellen und diesen mit den Mitgliedern Ihres Haushaltes im Notfall zu praktizieren.12 Die Anforderungen für die Installation von Rauchmeldern können je nach Region leicht abweichen. Bitte kontaktieren Sie Ihre örtlichen Behörden, um etwaige zusätzliche Anforderungen in Erfahrung zu bringen. Beispiel für den Einbau von Rauchmeldern:

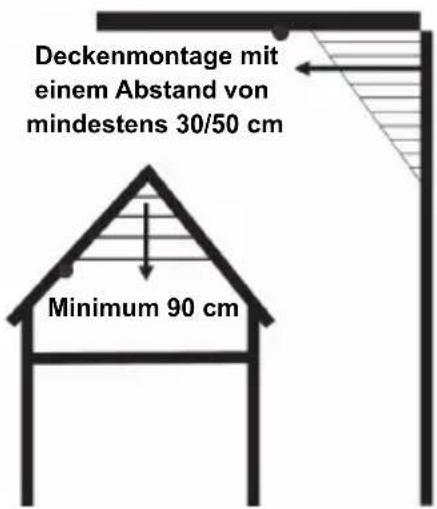

An Decken Installieren Sie den Rauchmelder möglichst in der Mitte der Decke. Sollte dies nicht möglich sein, installieren Sie den Rauchmelder mindestens 30-50 cm entfernt von der Wand. (Aufgrund toter Lufträume)

Zimmer mit einer Giebeldecke Installieren Sie den Rauchmelder 90 cm vom höchsten Punkt entfernt (Aufgrund toter Lufträume).

Hinweis: Wenn Sie einen Rauchmelder in einem Flur mit einer Länge von 7,5 Metern oder länger installieren, empfehlen wir Ihnen die Installation eines Rauchmelders am Anfang und Ende des Flures. Installieren Sie keinen Rauchmelder - in einer feuchten, staubigen oder verrauchten Umgebung - in Zimmern oder Bereichen mit Temperaturen unter 4°C oder über 38°C - in der Küche, dem Badezimmer oder der Garage Wohnzimmer Schlafzimmer Schlafzimmer Küche Kellergeschoss Flur Flur Flur Flur Dachboden Deckenmontage mit einem Abstand von mindestens 30/50 cm Minimum 90 cm13 - in zugigen Räumen - neben einem Ventilator oder einer Entlüftungsanlage - oberhalb einer Heizung Hinweis: Wenn Sie einen Rauchmelder in einem Flur mit einer Länge von 7,5 Metern oder länger installieren, empfehlen wir Ihnen die Installation eines Rauchmelders am Anfang und Ende des Flures. Wartung: Wir empfehlen Ihnen, die Rauchmeldeanlage einmal monatlich zu reinigen. Reinigen Sie den Rauchmelder vorsichtig von außen mit einem Staubsauger mit einer weichen Bürste. Verwenden Sie kein Wasser, Reinigungsmittel oder Scheuermittel zur Reinigung des Rauchmelders. Garantie: Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind. Haftungsausschluss: Design und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt. Entsorgung:

• Dieses Produkt muss an einem entsprechenden Sammelpunkt zur Entsorgung abgegeben werden. Entsorgen Sie dieses Produkt nicht mit dem Haushaltsmüll.

• Weitere Informationen erhalten Sie beim Verkäufer oder der für die Abfallwirtschaft verantwortlichen örtlichen Behörde. Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle Mitgliedsstaaten der Europäischen Union gültig sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des Vertriebs. Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht ausschließlich: Konformitätserklärung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts. Wenden Sie sich bei Fragen bitte an unseren Kundendienst: per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm per E-Mail: service@nedis.com per Telefon: Niederlande +31 (0)73-5993965 (während der Geschäftszeiten) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NIEDERLANDE

Modell: LM-101LG DoP: 201308060001 0832-CPR-FR0033 EN 14604:2005/AC:2008 Rauchmeldergeräte Zu Brandschutzzwecken und in Gebäuden installiert Wesentliches Merkmal 1: Bestanden Wesentliches Merkmal 2: Bestanden Wesentliches Merkmal 3: Bestanden Wesentliches Merkmal 4: Bestanden Wesentliches Merkmal 5: Bestanden Wesentliches Merkmal 6: Bestanden Wesentliches Merkmal 7: Bestanden14 FRANÇAIS Détecteur de fumée optique interconnectable Table des matières :
